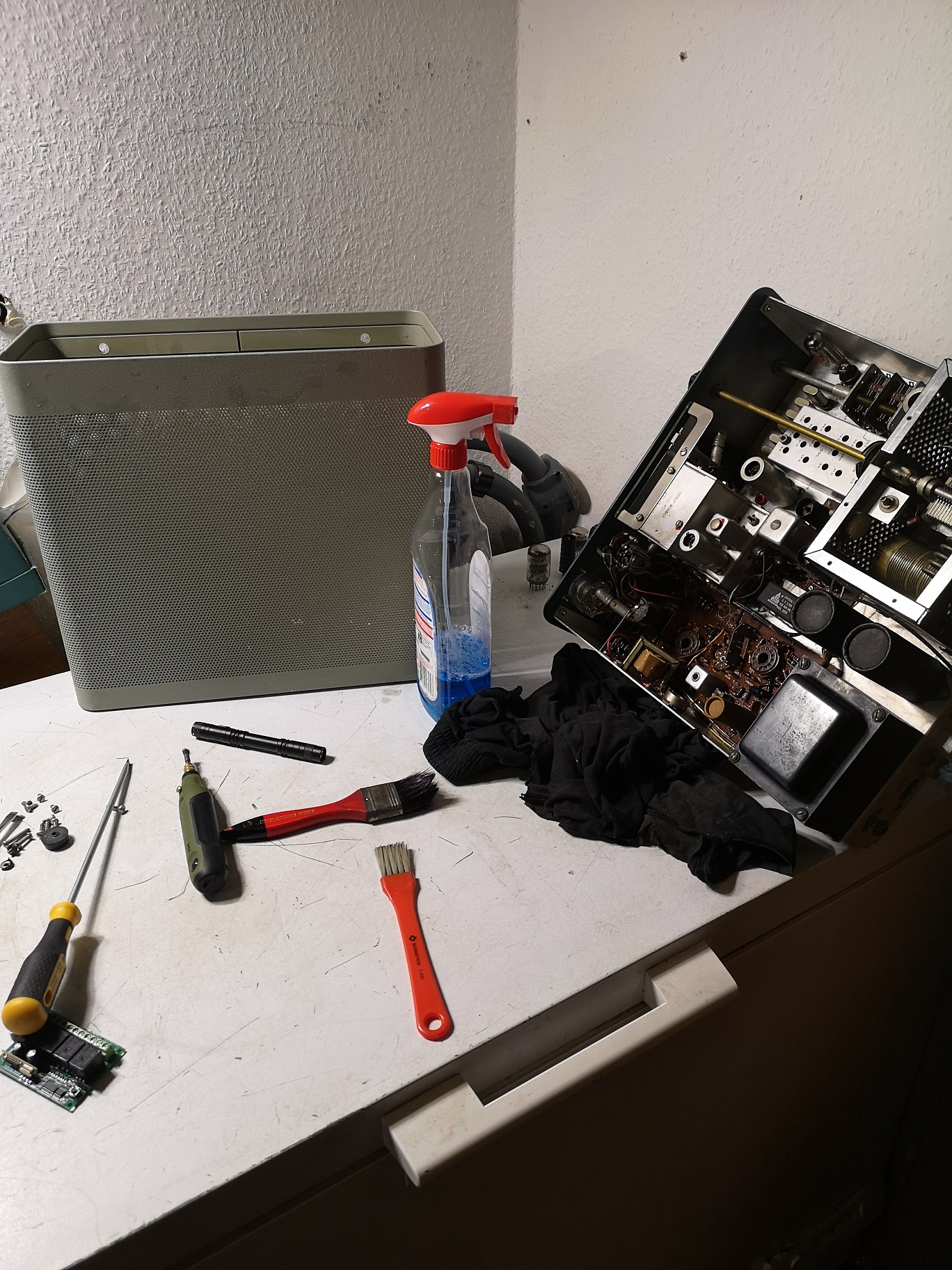

das Gehäuse ist schon zurück von der Spülmaschine. Der wird grundgereinigt, dann alle Elkos prüfen, ganz besonders die +720V Ecke. Der alte 401 betreibt u.a. drei Compactrons, mir fehlt noch eine Fassung um die im RPM testen zu können.

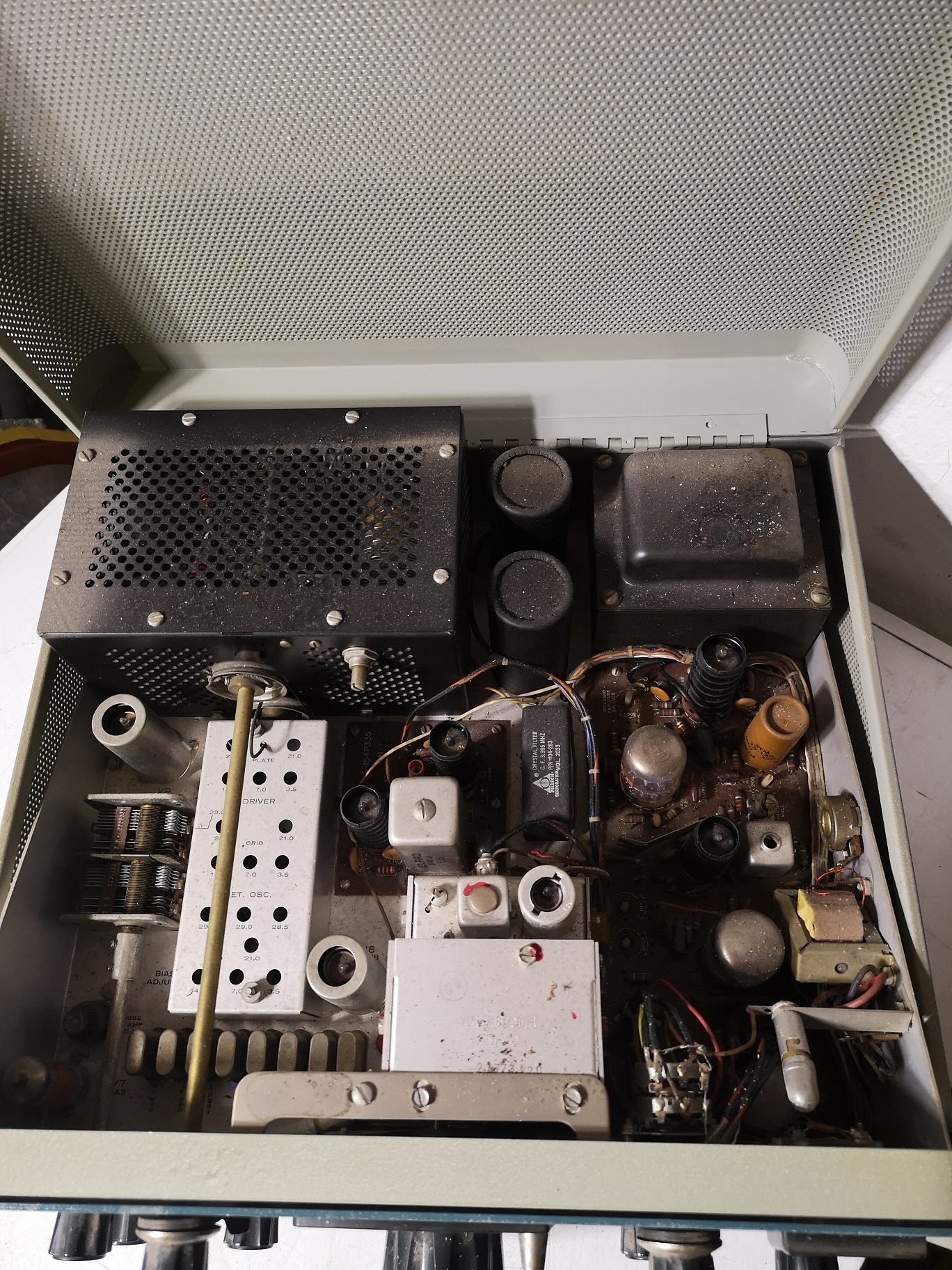

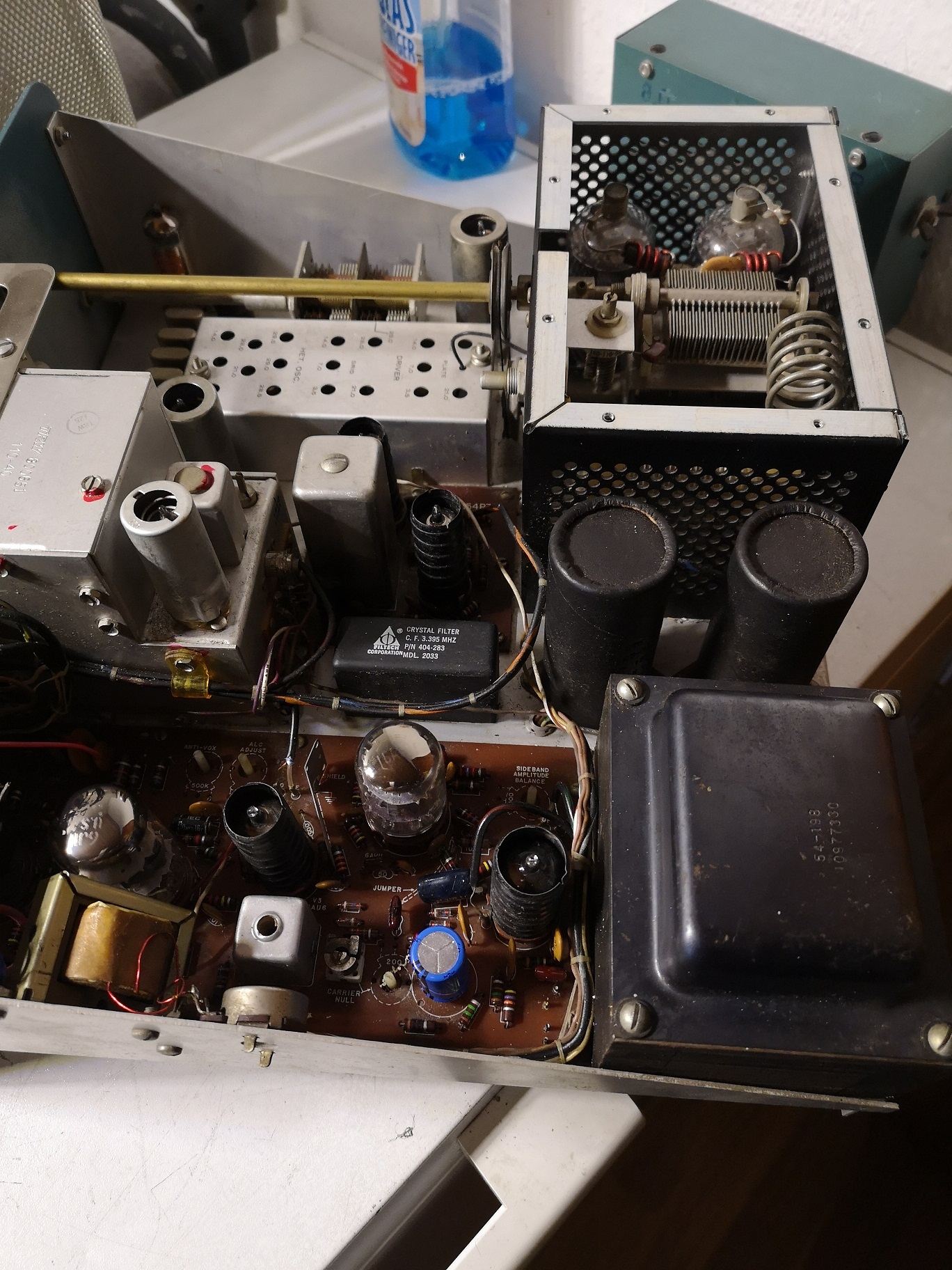

hallo alle, die beiden schwarzen Elkos werden fällig.
Das Manual meint +720V full load, also
720x1,4 /2 = 508V für jeden der beiden in der Verdopplerschaltung. netto. Nehm ich gute FT Caps vom Jan sind die ersten 50 Euro schon verbastelt. Ein standesgemäßes mikrofon will der Oldie auchnoch.
hallo alle. Die Freunde in den Staaten meinen da reichen 450V Elkos schon aus, dis typische Spannung übersteigt keine 840V. Ganz so sparsam seh ich das jetzt nicht, hab aber einen schönen Kompromiss gefunden :

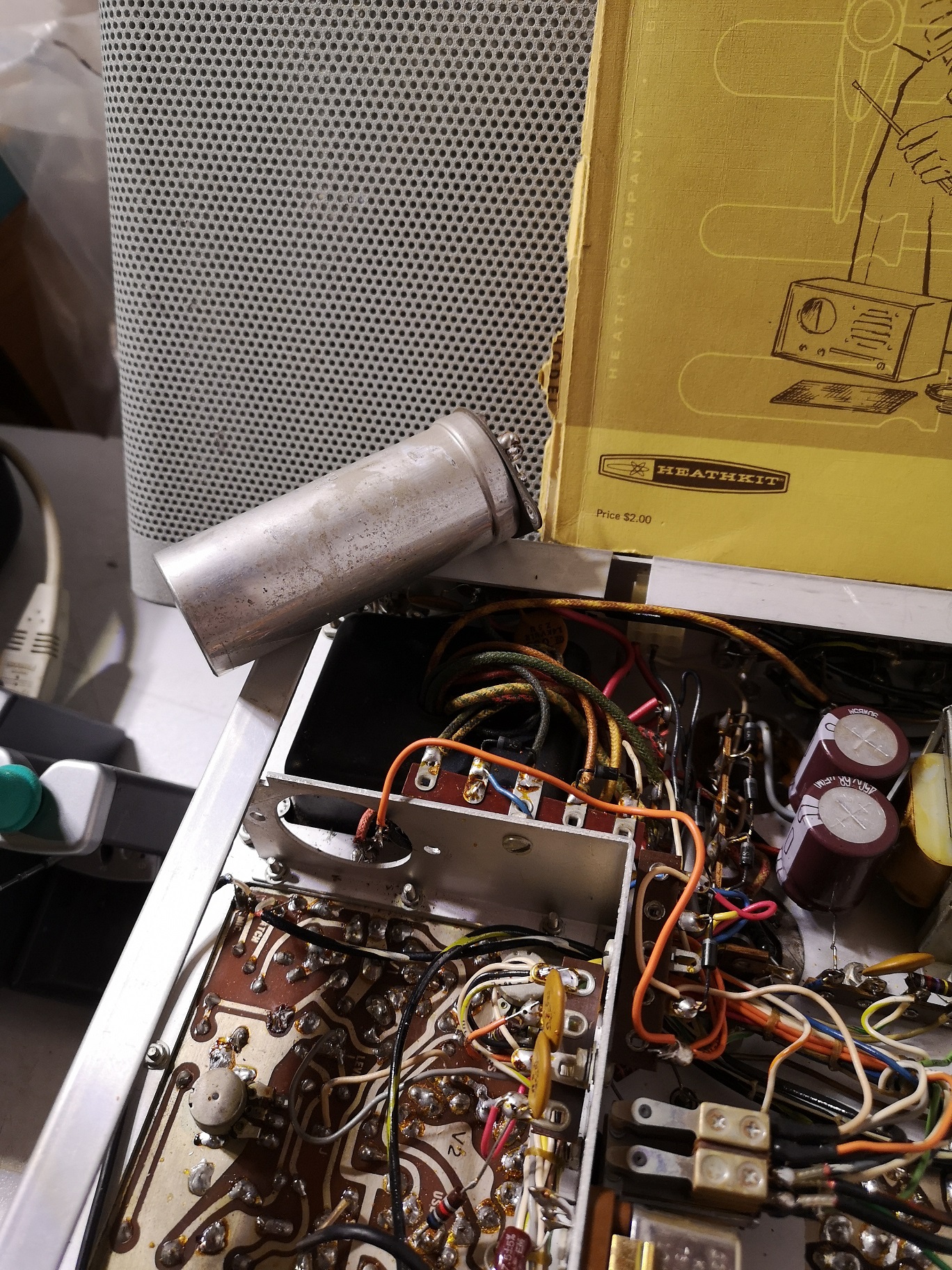

2 Stück NICHICON LGX2H151MELA45 Elko Snap-In 150uF 500V 25x45mm 105° 5000h da komm ich noch unter 20,- hin, somit nehm ich die dafür. Es handelt sich um langlebige Nichicons für max. 105°C , diese Sachen haben auch sehr niedrige ESR, das verspricht für den Oldie eine tolle SSB Performance. Die original vorgesehenen 125µF sind nicht zu bekommen und werden hier durch 150µF ersetzt.

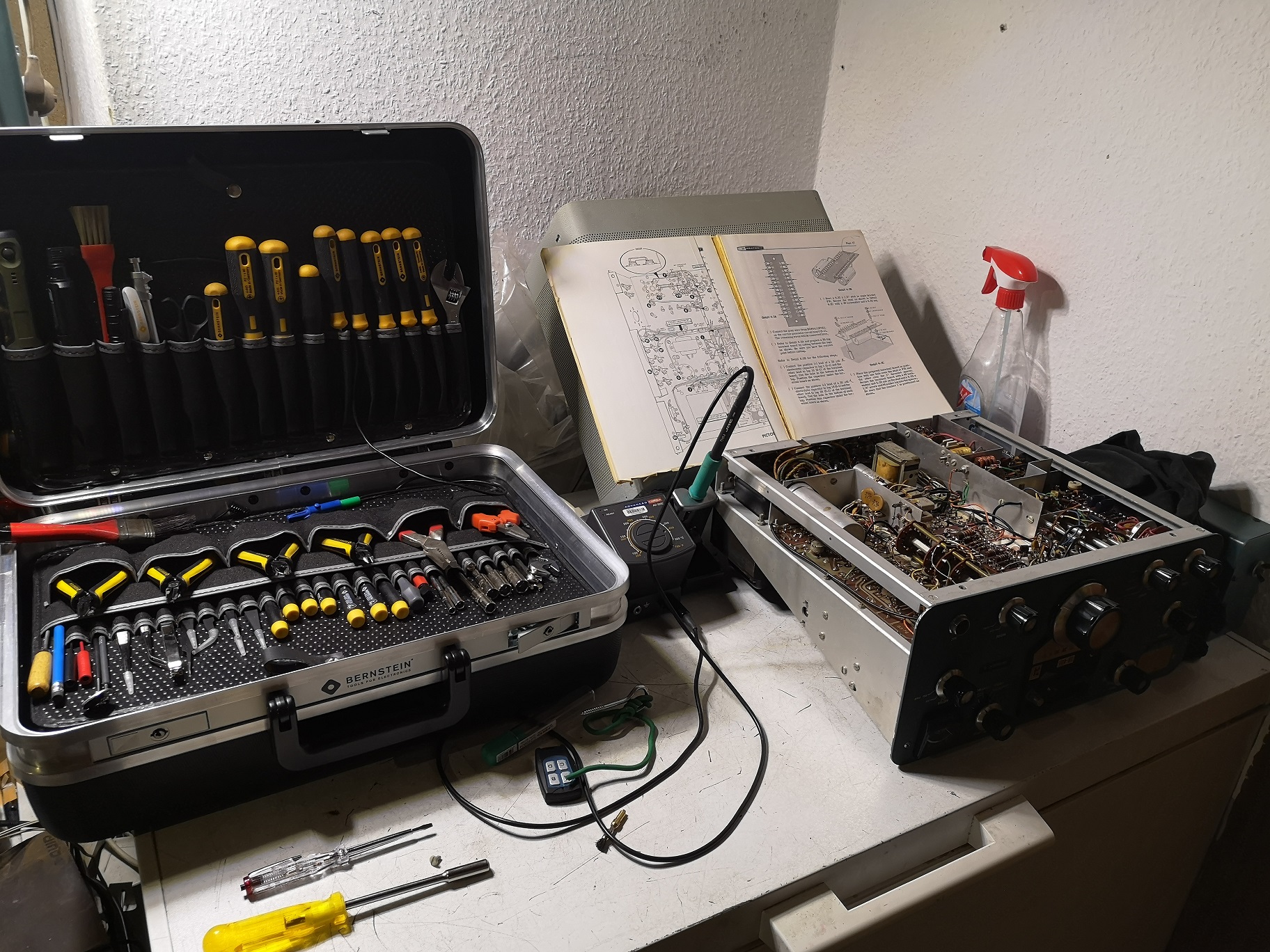

der Bastelspaß mit dem SB-401 steigt nun allmählich, es geht zügig voran.
unter dem Hilfsträger Generator ( Manual: Carrier Generator Board ), sitzen 2 axiale Elkos 20µF 350V, die werden ersetzt. Als Ersatz hab ich hier wieder 22µF 400V gtenommen, wie gehabt.
Es ist ratsam vor dem Ablöten der Kabel ein Foto davon zu machen damit sich beim Wiedereinbau keine Fehler einschleichen.
hallo alle, die Fahndung nach einem dieser bildschönen schweren 60`s Tisch-Mikrofone war erfolgreich. jetzt wird grad abgeklärt wegen dem speziellen Stecker den das SB401 dafür haben will. Billig wird das nicht, dafür stilecht ein schwerer Brocken.
Das Teil hat eine Keramikkapsel, also crystal microphone, hochohmig. Alte Röhrengeräte mögen sowas. Es klingt damit meist ziemlich höhenbetont, für KW-Kommunikation gewiss keine schlechte Wahl. Da die Bässe bei solchen Teilen fehlen entsteht eine ziemliche Kompression.
in vergleichbaren Fällen musste ich leider die Erfahrung machen, dass die feuchtigkeitsempfindlichen Kristallkapseln die lange Zeit nicht überstanden haben. Im Regelfall blieb dann das Verstecken einer Elektretkapsel.
die gute Funktion wurde vom Fachmann zugesichert, bin da guter Dinge was ordentliches zu bekommen. Es wird allerdings aus USA anreisen, da braucht man etwas Geduld. Die Kapseln in diesen Teilen kenn ich, sie haben eine Aluminium-Membrane und sind ziemlich dicht verklebt. Das SB401 hat eine Röhre im Eingang, schön hochohmig, da kann sich der Crystal gut mit anfreunden
Beim Kaufpreis sind wir dreistellig unterwegs, die Bundesrepublik will ja auch ihren Anteil. Ich arbeite mich jetzt mit der ganzen Heathkit Line durch bis die wieder wie in alten Zeiten loslegen kann. Da ist noch allerhand zu tun, nichtnur am TX
