hier möchte ich einen alten Lautsprecher aus den zwanziger Jahren (vermulich Ende ) vorstellen.
Es handelt sich um einen grossflächigen Konus-Lautsprecher mit einem Durchmesser von 40 cm. Die genaue Modellbezeichnung habe ich noch nicht in Erfahrung bringen können; es ist jedenfalls ein Graetz-Lautsprecher (eingravierter feiner Namenszug in dem Metallsockel); evtl. ist es ein Modell "81". Die Membrane aus Zelluloid (erstes Thermoplast) ist reparaturbedürftig; aber er funktioniert zu meinem alten Radiola M40 von 1926 einwandfrei.

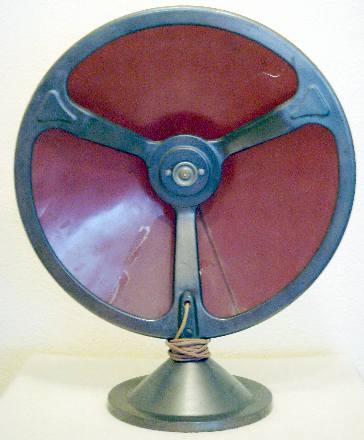

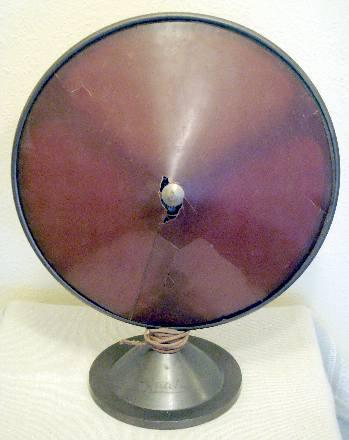

Hier die Bilder (Vorder- und Rückansicht):
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Peter, ich habe ein wenig in meinen Unterlagen gekramt, aber nichts zu diesem Lautsprecher gefunden. Kann es sein, daß der nicht komplett ist? Vielleicht gab es ursprünglich noch eine Art Übergehäuse. Findest Du bei genauer Betrachtung dafür Hinweise?
Der Lautsprecher stammt von einem schwedischen Flohmarkt und kostete sagenhafte 50 Kronen (cirka 5 Euro).
-Albert Graetz war ja übrigens der Erfinder der "Petromax"-Petroleumlampe !-.
Der Lautsprecher spielt astrein, wobei der Ton etwas verzerrt klingt; ich führe das aber auf die Risse in der Zelluloid-Membrane und einem Loch am Mittelpunkt der Membrane zurück. Beides muss repariert werden. Jürgen hatte mir ja den heißen Tip gegeben, Ponal mit Wasser zu verdünnen und dann kleben.
Schon die damalige Graetz-Werbung für Lautsprecher warb mit "Beste Ausführung", "Mit Feineinstellung" und "Grosse Klangschönheit" (aus Band 2, G. Abele).
Der Graetz-Lautsprecher enthält tatsächlich ein Rändelrad für eine offensichtliche Feineinstellung. Es kann auch sein, dass die Membrane aus dünnem Pertinax (Papier-Phenolharz-Verbindung ist), da andere Graetz- Lautsprecher solche Membranen enthalten und ich kein Experte für Membranen bin. Ich denke aber eher, es ist doch Zelluloid; die Werbe-Beschreibungen machen hierüber leider keine Aussage.
Ich bin felsenfest davon überzeugt, dass nichts fehlt. In der Datenbank des RM ist ein Modell "81" abgebildet, der einzige Konus-Lautsprecher in Metallausführung; alle anderen Graetz-Lautsprecher haben ein Holzgehäuse.
Er wird auch auf der Sammlerseite des Graetz-Experten Jens Dehne beschrieben und es wird ein Graetz-Auszug aus dem Katalog "Radio-Diehr" aus dem Jahr 1928/1929 -Seite 92- veröffentlicht. Es ist ein "offener" Lautsprecher ohne jegliche Umhüllung.
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
schönes Stück! Zur Reparatur von Zelluloid ist Holzleim meiner Einschätzung nach eher ungeeignet. Also - keine Garantie, daß die von mir beschriebene Reparaturmethode für Papier-basierte Membranen bei anderen Materialien funktioniert. Schöne Ostern!
Der Lautsprecher funktioniert ja einwandfrei; lediglich ein wenig verzerrt.
Zum Radiola M40 spielt ja der Philips-Pfannkuchen hervorragend.
Bevor ich mit der Ausbesserung der Membrane beginne, werde ich einmal noch bei E. Erb und G. Abele in den Fachbüchern nachschauen, weil es hier auch Reparaturtips gibt.
Ich wünsche Dir ebenfalls ein schönes Osterfest und vor allen Dingen alle Tage herrliches Flugwetter. Der Wetterbericht deutet jedenfalls darauf hin.
JürgenH. ist ja wohl sicherlich noch im Mittelmeer unterwegs !
Herzliche Grüße Peter
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
benutze für die Reparatur Cyanacrylat (Sekundenkleber), idealerweise LOCTITE.
Nur sparsam da auftragen wo wirklich geklebt wird, Leimreste sind nicht entfernbar und glänzen. Sehr schnell arbeiten, es trocknet wirklich in Sekunden.
Radiotechnik und Rundfunkempfang sind die größten Erfindungen des vorherigen Jahrhunderts und bleiben uns trotz heutiger Digitalisierung lange erhalten.
Hallo Peter, ein wunderschönes Teil! Würde jede Menge Versuche machen, an Probestücken, um das einmalige Stück nicht zu verschandeln. Dir Peter und allen anderen ein Frohes Osterfest! Helmut
Ich denke, dieses "Urgestein" eines Lautsprechers ist wirklich ein besonderes Stück und sollte zeitgemäß erhalten bleiben.
Mit einer evrtl. Reparatur habe ich keine Eile, das ich noch den Philips "Pfannkuchen" von 1926 zu meinem Radiola M40 von 1926 habe.
Es gibt ja noch noch den Graetz-Großflächenlautsprecher Nr. 85, der mit dem Modell Nr. 81 hinsichtlich der Membrane identisch ist; nur dass dieser Lautsprecher keinen Fuß hat und schräg aufgestellt oder aufgehängt werden kann.
Vielleicht findet man zufällig ein entsprechendes Angebot mit einer ganzen Membrane.
Ich wünsche dir und Deiner Familie ebenfalls schöne Osterfeiertage.
Herzliche Grüße Peter
