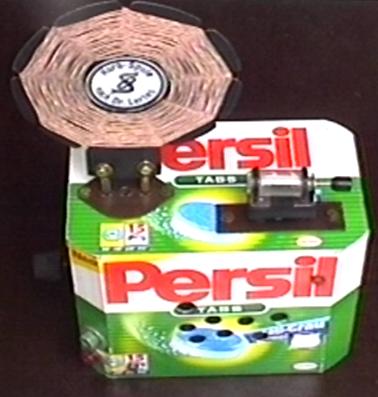

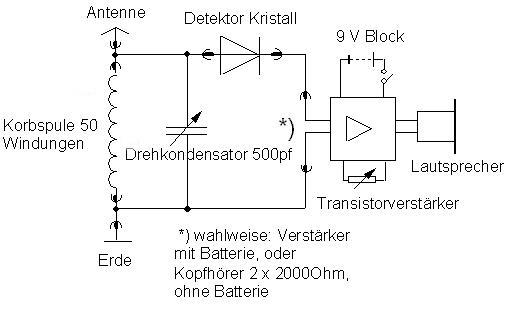

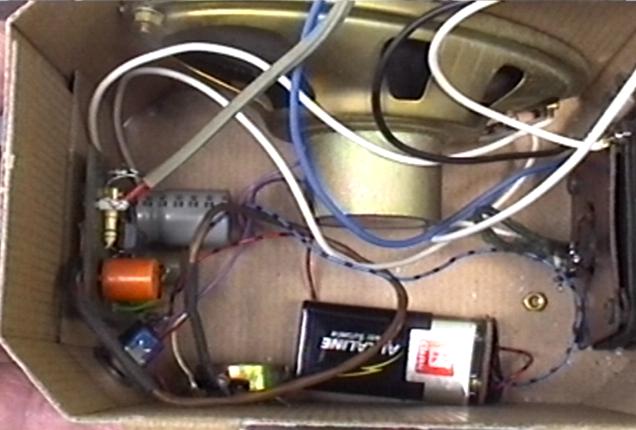

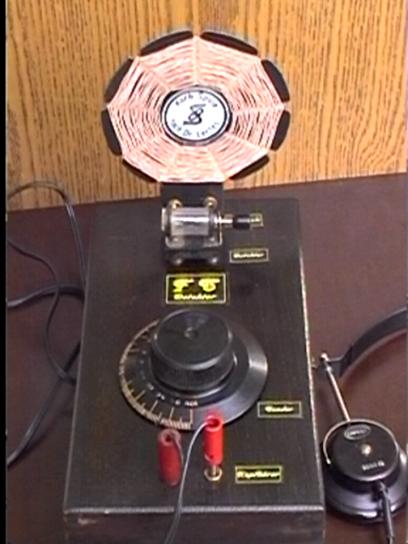

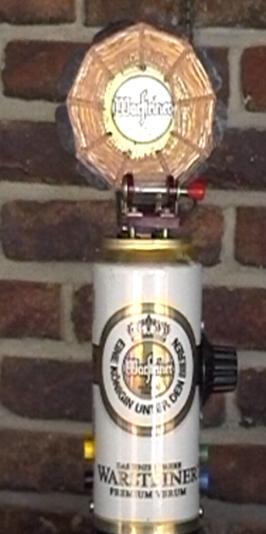

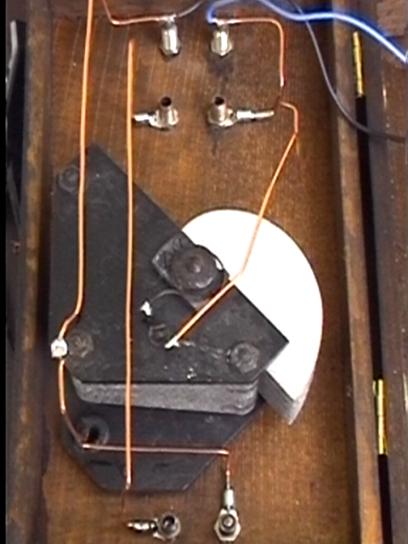

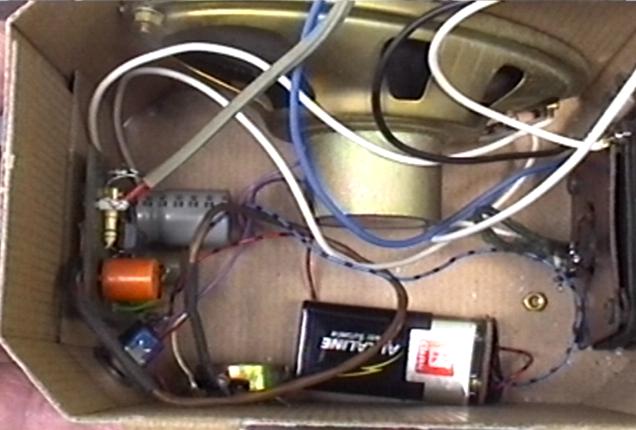

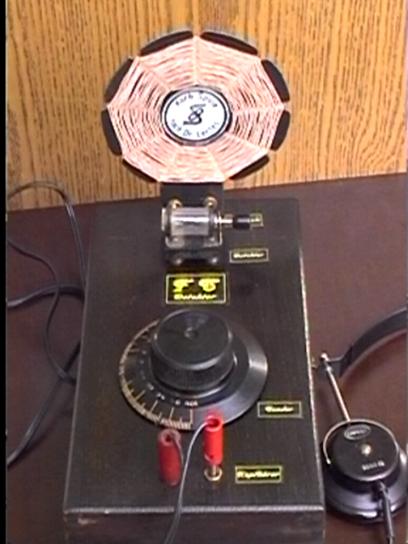

Als gelernter Rundfunkmechaniker 1947-1950 habe ich, da es so kurz nach dem Krieg noch keine Radios zu kaufen gab viele von diesen Detektoren mit einfachsten Mitteln gebaut. Im Rentenalter habe ich mich auf diese alte Technik besonnen und einige Geräte nachgebaut. Mehr davon unter www.Sterkrader-Radio-Museum.de wo ich meine rein private Sammlung vorführe. Bild 1 zeigt die einfachste Form. Bild 2 das Innere Bild 3 ein Detektor mit Transistorverstärker eingebaut im Persilkarton. Bild 4 das Innere Bild 5 das Blockschaltbild bild 6 ein Detektor in einer Bierdose Man kann also am Blockschaltbild erkennen, dass auch ein Betrieb ohne Transistorverstärker möglich ist. na also. m.f.G. friedhelm
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Bernhard, ich bin ganz Deiner Meinung. Beim Baum fällen ist mir die Hochantenne abgerissen und ohne Hochantenne ist da wo ich wohne nichts zu machen. Ich baute ---- eine vorhandene Endstufe eines Transistorkoffers ein. Jetzt spielt er nur mit ein stückchen Draht. Vielen Dank für die Anwort.
man sollte ja auch nicht grade den Baum umschneiden wo die Antenne dran hängt !!!! - wer schneidet schon den Ast ab auf dem er sitzt ????
Habs auch schon gemerkt , die Detekdoktoristen haben kein Geld für Batterien ......
Ich jedenfalls finde es toll - trotz Verstärker - ich betreibe meinen auch mit einem Einröhrenverstärker und einer speziell entwickelten Röhre um einen Trichterlautsprecher auszusteuern.
Nur weiter so
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Ja Bernd, so ist das mit dem Geld ich kann mir keine 9V Batterie mehr leisten seitem der Dicke und der mit nem Rand in Deutschland den Euro für unsere stabile Deutsche Mark eingeführt haben!!!
als Kompromiss schlage ich diesen Detektorempfänger aus Rainers Detektorseiten vor. Es ist ein richtiger Detektorempfänger mit Transistorverstärker, der allerdings keiner zusätzlichen Batterie bedarf - so sind alle Fraktionen zufrieden gestellt.
diese Puristen wollen absolut keinen Verstärker - keine Chance , und das obwohl Bernhard immer schreibt " Die Antenne ist der beste HF-Verstärker!!! " - ich weiß nicht was ich da denken soll ????
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
