ganz heimlich - damit es die anderen bloooss nicht merken - habe ich jetzt auch einige meiner Sammlungsstücke fotografiert und stelle sie euch hier nun vor.

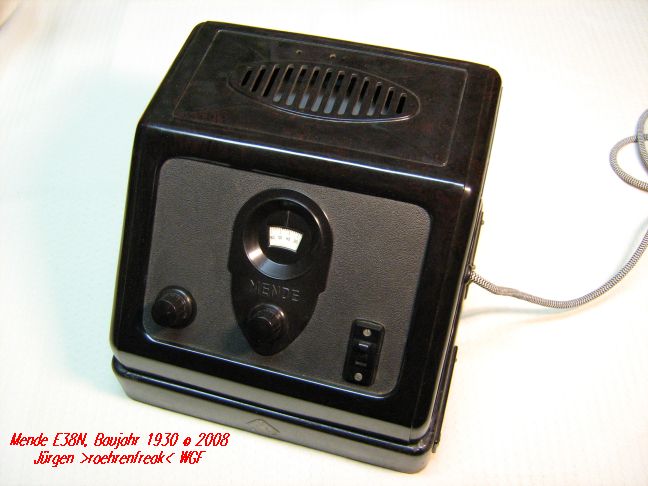

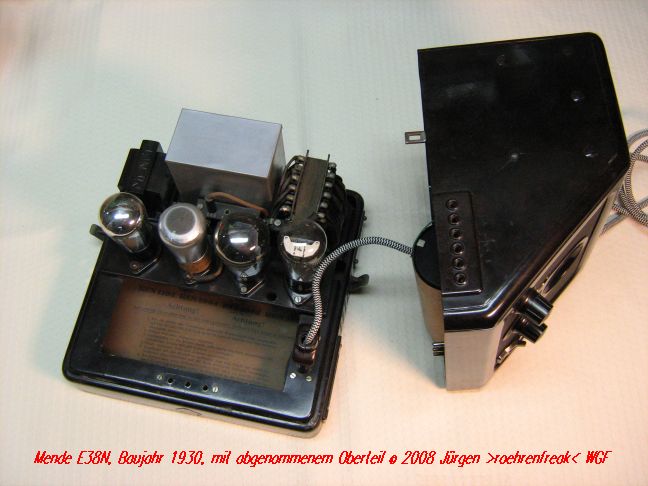

Bild 1: Ein Mende E38N, Bj.1930, vier Röhren (REN1104, REN1004, RES164d, RGN354), Geradeausempfänger, mit extern angeschlossenem Lautsprecher. Bild 2 zeigt einen Blick ins Innere dieses, wie ich meine, hübschen Radios. Es ist voll funktionstüchtig und war "Liebe auf den ersten Blick" auf einer Radiobörse 2007. Ich musste es einfach haben

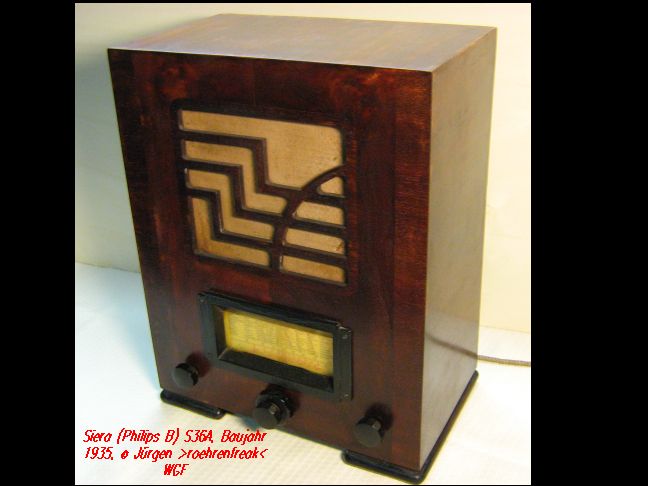

Bild 3: Unter dem Namen "Siera" baute Philips in Belgien diesen S36A um 1935. Bestückt ist dieser Superhet (ZF 115kHz) mit den Röhren FC4 (=AK1), VP4A (=AF2), 2D4 (AB1), SP4, PM24M, DW2X (alle von Mullard, einer Philips-Tochter). Als ich dieses Radio vor über 20 Jahren auf einem Elektronik-Flohmarkt in einem grausigen Zustand fand brach es mir fast das Herz. Für DM20,-- konnte ich´s dem Kerlchen abschwatzen. Voll restauriert und spielbereit ziert es den "Tresen" am Eingang meiner Werkstatt.

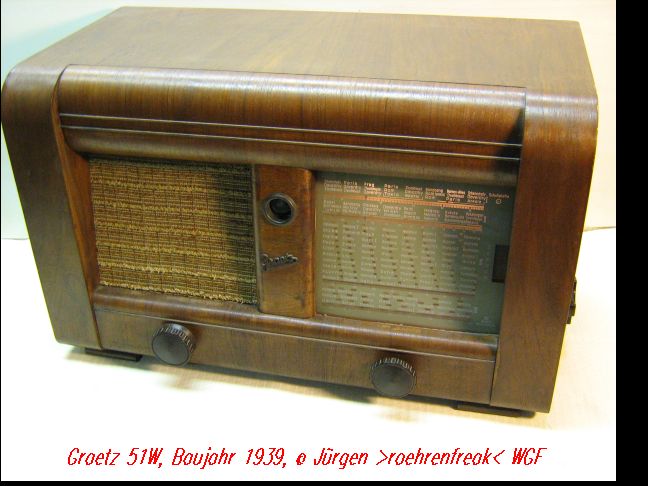

Bild 4: Vom gleichen Flohmarkt stammt dieser Graetz 51W, Bj 1939. Damaliger Zustand? Genau so grauenvoll wie der "Siera". Wieder Tränen in den Augen gehabt, ´nen Zehner dafür los geeist, und nach liebevoller Restaurierung stand er wieder da "wie geleckt". Das Besondere: Die Stationsnamen der "Reichssender" sind in gothischer Schrift auf der Grosssichtskala vermerkt, die Auslandssender "nur" in einer Helvetika-Schrift. Mit den Röhren ECH11, EBF11, EL11 und AZ11 ein beachtlich empfangsstarker Superhet, besonders auf der Kurzwelle!

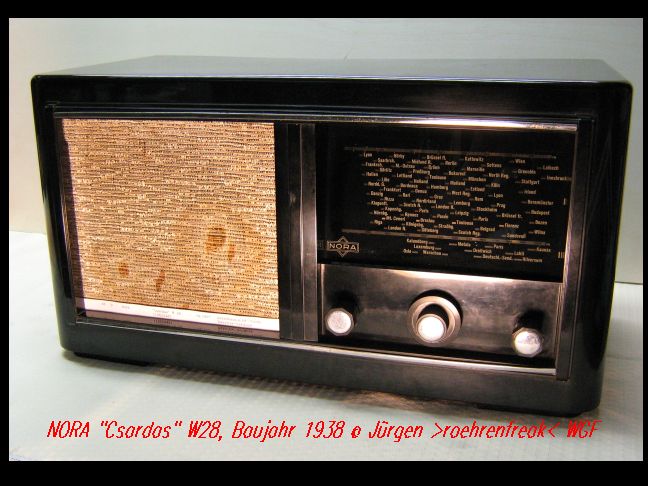

Bild 5: Diesen NORA "Csardas" W28 aus 1938 fand ich vor 22 Jahren auf einem Open-Air-Flohmarkt nahe Dortmund - bei strömendem Regen!. Das Glück war mir hold, hat der Apparat doch gottlob dadurch keinen Schaden erlitten. Die Restaurierung war dann kein Problem. Bemerkenswert: Obwohl der Superhet bereits etabliert war handelt es sich bei diesem Gerät um einen Geradeaus-Empfänger mit den Röhren AF3 (HF-Vorstufe), AF7 (Audion), AL1 (Endstufe) und AZ1 (Netzgleichrichter). Und die Empfangsempfindlichkeit kann sogar mit einem Super mithalten!

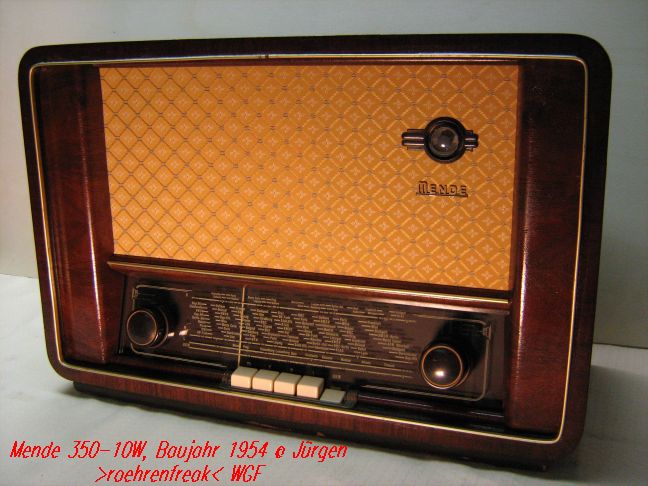

Bild 6: Traurig - sehr traurig sah dieser ´54er Mende 350-10W aus, als ich ihn vor über 20 Jahren in einer Schrottsammlung fand. Keine Röhre mehr drin, das Gehäuse total ramponiert... Eine Heidenarbeit ´reingesteckt, aber es hat sich gelohnt. Die Röhrenbestückung: ECC85, ECH81, ECH81, EF85, EABC80, EL41 und EM34. Es handelt sich dabei um eine modifizierte Version, dessen ursprüngliches UKW-Teil stillgelegt und durch einen Umrüstsatz ersetzt wurde.
Viel Freude beim Betrachten der Bilder!
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo RF Jürgen. Ich dank dir für die schönen Fotos. Der Mende E38 gefällt mir gut. Zwei Fragen dazu:: Haben alle Modelle auch Langewelle? Wie sind die Bauteile beim E38 der Oberseite mit der Unterseite elektrisch verbunden?
vielen Dank für Deine Reaktion. Alle gezeigten Radios haben (natürlich ) einen Langwellenbereich wobei ich beim E38N die genauen Bandgrenzen noch nicht genau ermittelt habe, vermute sie aber wie bei den VE´s. Im Oberteil des Mende E38N befinden sich lediglich die Selektionsmittel, welche über bananensteckerartige Stifte mit dem (Haupt-)Unterteil beim Zusammensetzen "automatisch" verbunden werden (sichtbar im Bild mittig am vorderen Geräterand). Die Netz-Zuführung zum Hauptteil erfolgt mittels eines "Bügeleisen-Steckers", wobei die Netzleitung seltsamerweise zunächst seitlich durch das Oberteil geführt ist.
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
Vielen Dank für Deine eingestellten Bilder und für die Kurzbeschreibung der Geräte. Deine Bilder sind gut fotografiert, keine trapezförmigen Gehäuse, wie man sie manchmal zu sehen bekommt.
Hallo Andre, Du kannst hier im WGF einige Deiner Geräte vorstellen, allerdings nicht eine komplette Sammlung, wenn es über ca. 20 Geräte hinausgeht.
Wenn Du eine private (also nicht gewerbliche oder gewerblich gesponsorte) WEB-Site hast, kannst Du den Link in Dein Profil aufnehmen und auch im Forum (Unterforum Radios sammeln) gesondert kurz vorstellen und dort auch einen Link setzen.
Mit freundlichen Grüssen Rainer (Forum-Admin)
