habe meinen 'Exoten' wieder salonfähig gemacht, eine eierlegende Wollmilchsau aus den 80er-Jahren mit Radio (inklusive Kurzwelle), Cassettenlaufwerk und Schwarzweiss-Fernseher mit Bildröhre. Gespeist wird das Gerät wahlweise ab Netz, 12V-Autobatterie oder 9 Monozellen.
Das Gerät hat Jahrgang 1984, ich bekam es damals als Neugerät. Seither hat es so einiges erlebt, entsprechend dem Verwendungszweck war es zuerst jahrelang im Einsatz auf einem Segelschiff, dazwischen auch zur Unterhaltung im Militärdienst und am Schluss noch in meinem temporären Zweitwohnsitz in Deutschland, danach verschwand es für 10 Jahre in einer Ecke der Werkstatt, um Staub anzuhäufen. Da es schon damals ziemlich exotisch war und mittlerweile doch schon Oldtimerstatus hat, habe ich es gereinigt und wieder in Betrieb genommen. Abgesehen vom Schmutz war noch alles in Ordnung, mit Ausnahme der digitalen Frequenzanzeige, die ich mal nachgerüstet hatte und die bei einer unsanften Flugreise samt diversen Beschädigungen am Gehäuse kaputtging. Da das Display defekt ist, wird die Reparatur wohl aufwendiger, falls ich es repariere.
Das Fernsehbild ist zwar mit einer nutzbaren Diagonale von 9.5cm nicht gerade gross, aber dank Bildröhre hat es die volle PAL-Auflösung und ist auch sehr scharf (man sieht mit der Lupe die horizontalen Rasterlinien) und kontrastreich. Die Synchronisation hat so seine Tücken, aber das war schon immer so, da haben sie wohl etwas gespart. Als Besonderheit kann man zwischen 'Frankreich' und 'Europa' umschalten, die Franzosen haben offenbar das Bild invertiert gesendet. Stereo-Fernsehton gibt es ebenfalls nicht, da haben sie auch gespart, obwohl das damals schon weit verbreitet war.

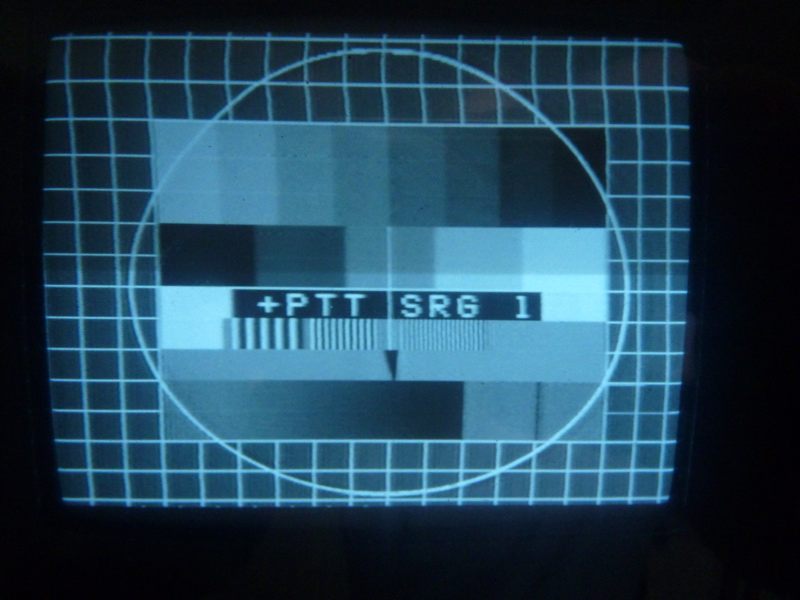

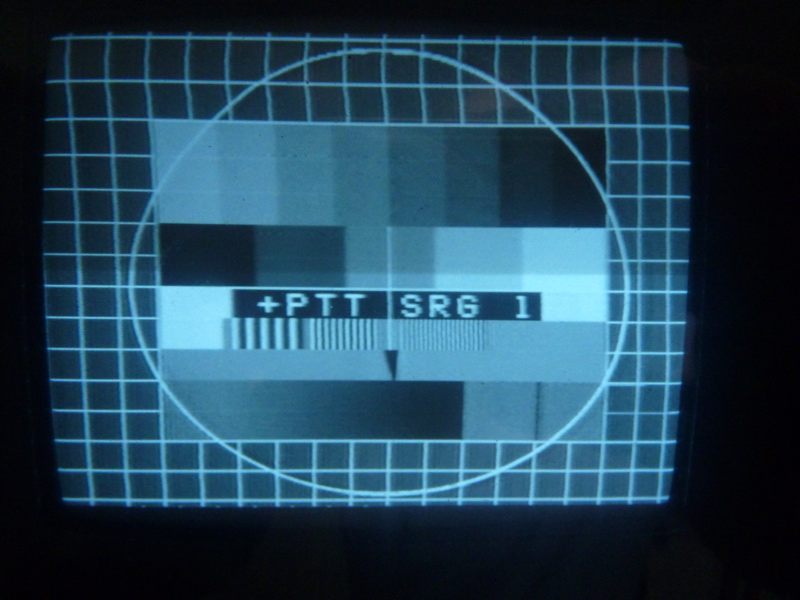

Testbild (etwas unscharf, da ab VHS-Videokassette):
Der Radioempfang ist überdurchschnittlich gut, auch auf den AM-Bändern, und die Kurzwelle ist mit dem notwendigen Fingerspitzengefühl bei der Abstimmung für Rundfunksender gut, daher hatte ich auch die digitale Frequenzanzeige gebaut, damit man die Sender besser findet.

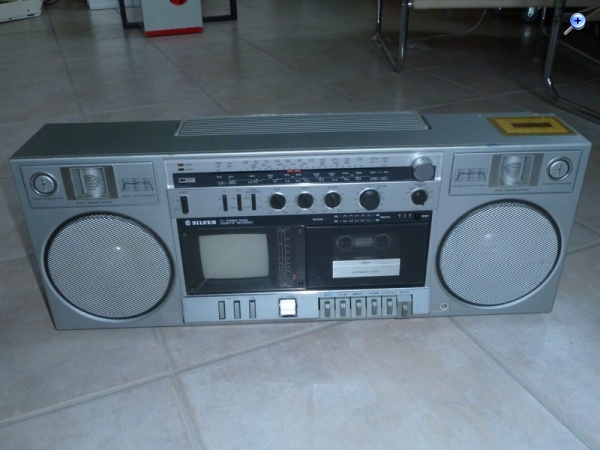

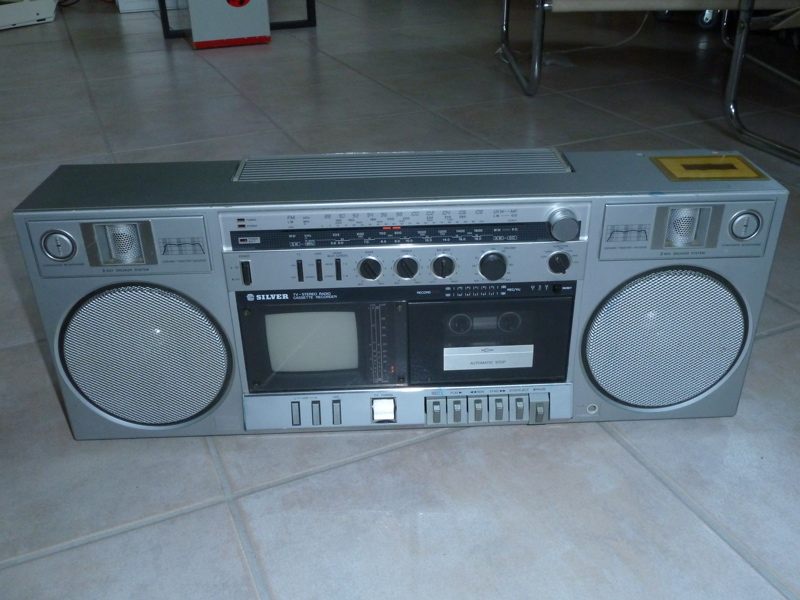

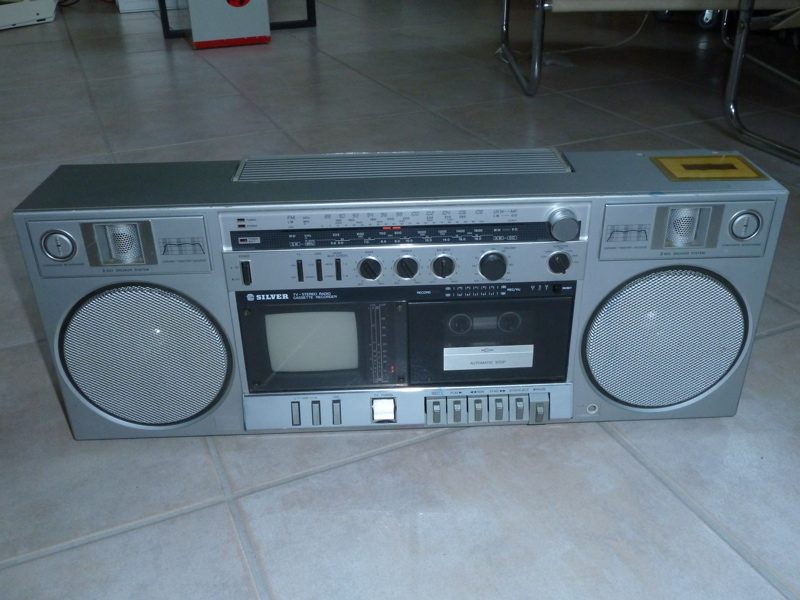

Das Design entspricht dem typischen 80er-Jahre-Design, nämlich kantig und funktionell. Der Name Silver ist auch beim Design Programm, wie man auf den Bildern sieht. Die Herstellerfirma heisst Shin-Shirasuna Electric Corporation und ist japanisch, hergestellt wurde das Gerät aber in Taiwan. Die Bedienungsanleitung ist als Kuriosum in Englisch, Französisch und Niederländisch abgefasst, obwohl das Gerät in der Schweiz gekauft wurde. Um dem Gesetz Genüge zu tun, war noch ein maschinengeschriebenes Blatt beigelegt, das die Tasten mit den deutschen Namen bezeichnete. Ansonsten gab es wie damals üblich noch eine ganze Seite mit technischen Daten, was heute ja nicht mehr selbstverständlich ist.

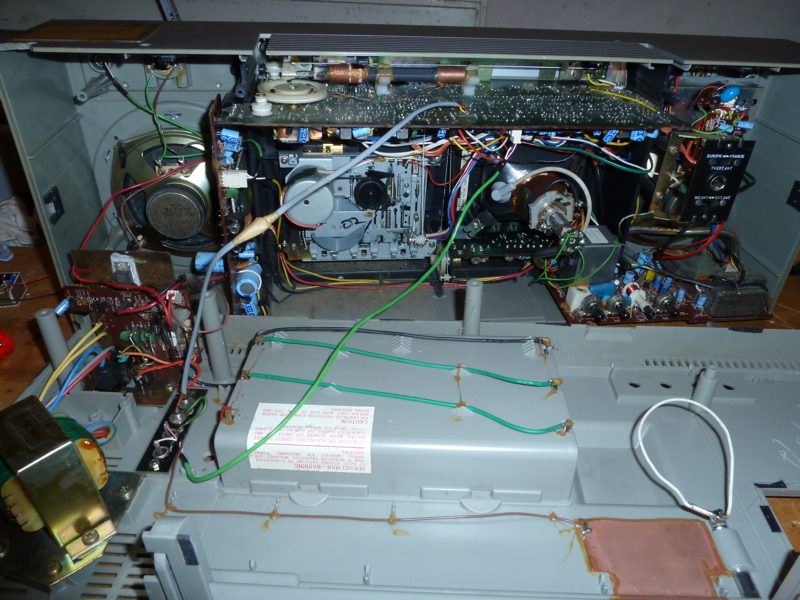

Innereien, wie man es sich von den japanischen Geräten gewohnt ist: Leiterplatten im ganzen Gehäuse verteilt und unzählige Kabel...

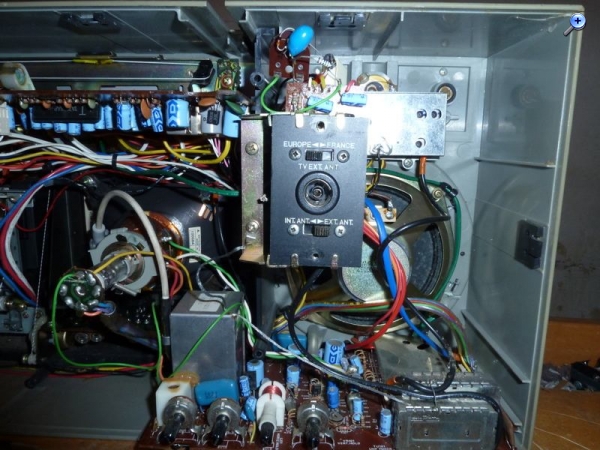

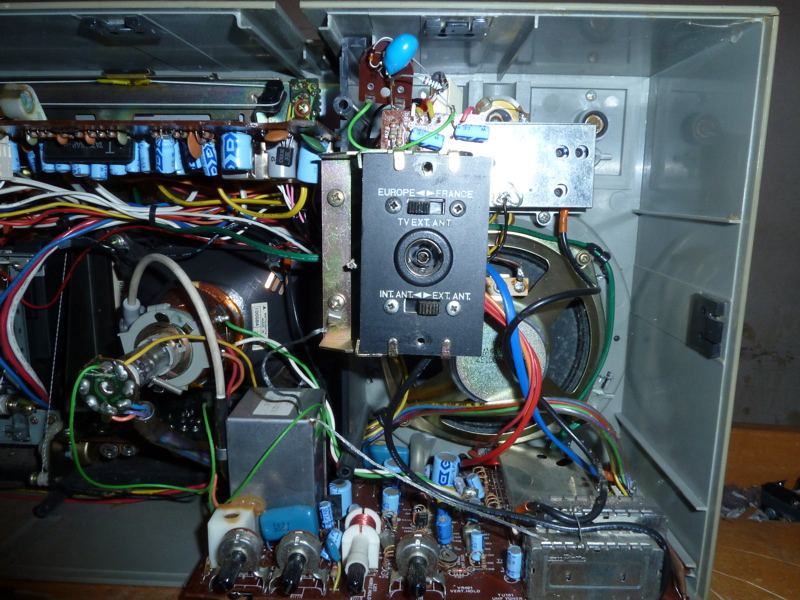

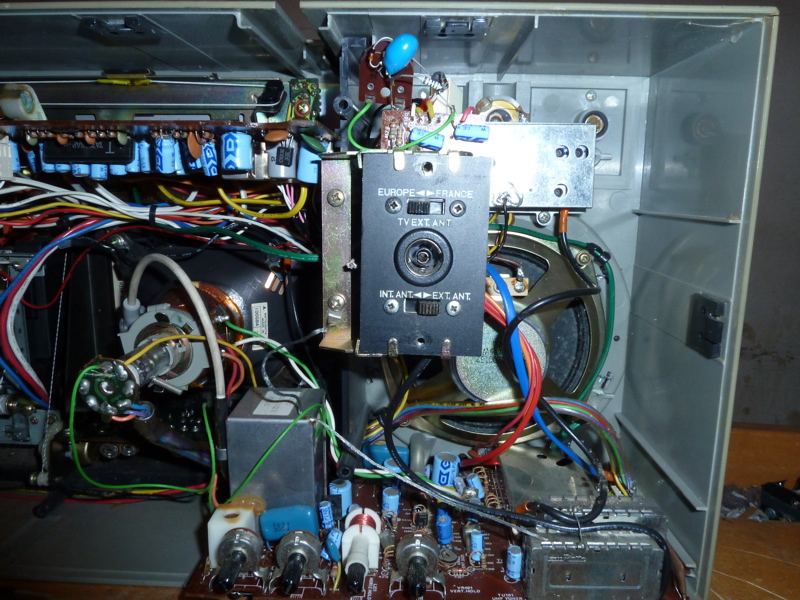

Fernsehteil, warum der ZF-Verstärker oben beim Lautsprecher ist und der HF-Teil unten, weiss wohl niemand...

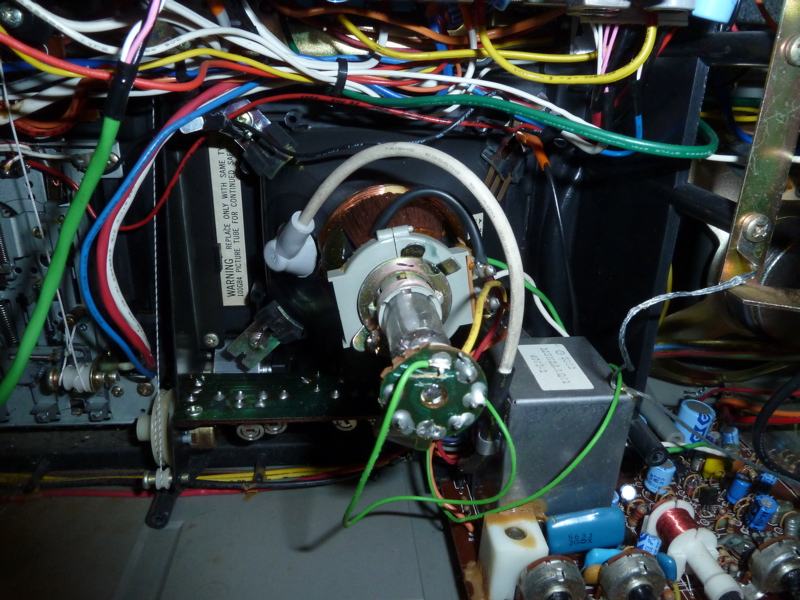

Bildröhre, sozusagen das Modell einer 'richtigen' Röhre im Massstab 1:6 Im Metallbecher rechts der Bildröhre ist der Zeilentrafo mit der Hochspannungskaskade, die Hochspannung beträgt 'nur' 6.5kV

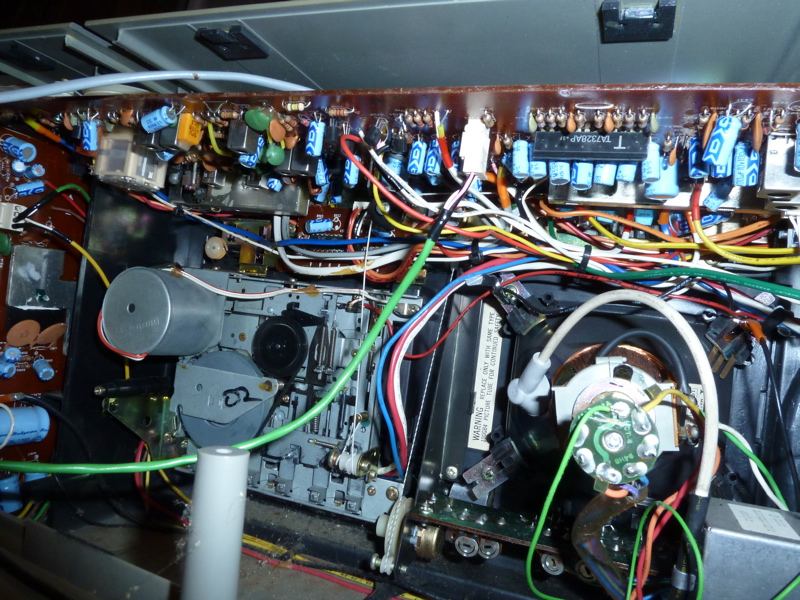

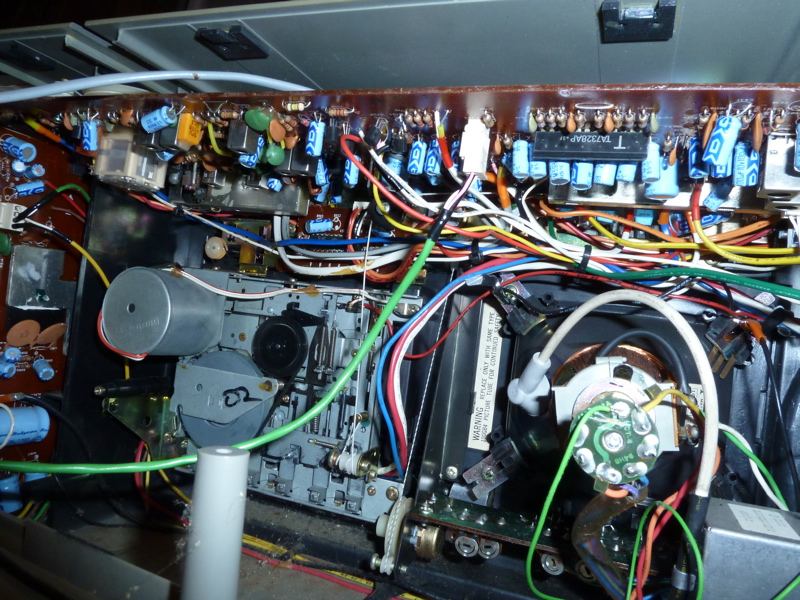

Der Radio- und NF-Teil (oben horizontal) und links vertikal ein Teil der Speisung, links der Bildröhre das Kassettenlaufwerk:
!!!
