Airwaves:Kaum habe ich die Tür zum Radiozimmer geöffnet, kommt auch schon einer meiner neugierigen Vierbeiner angelaufen. Es ist ein Löwe, ich schwöre . Es ist ein Loewe Opta Spinett 551TP von etwa 1955. Das Gerät hat für AM 6 Kreise, für FM 9. Der Röhrensatz ist ECC85, ECH 81, EF89, EABC80, EL84. Für die Abstimmanzeige ist eine EM80 eingebaut (keine EM34, wie in anderen Quellen manchmal angegeben). Die Wellenbereiche sind L, M, K, U, und es ist eine drehbare Ferritantenne eingebaut. Dieser Löwe brüllt sogar aus zwei Lautsprechern. Es ist aber kein Stereogerät!
Das Plattenspielerlaufwerk ist ein recht einfaches von Perpetuum Ebner. Es hat aber immerhin eine Abschaltautomatik am Plattenende. Das Laufwerk müsste das PE3420 sein. Letztlich ist die Technik also nur "Low Cost". Das Design hingegen ist schon etwas besonderes. Das Gerät gab es übrigens auch mit geraden Beinen. Mir gefällt dieser "Krummfuss" im Chippendale Design aber deutlich besser .
An der Unterseite ist eine kleine flache Schublade angebracht. Für Schallplatten, oder für eine Tafel Schokolade, damit der Löwe nicht verhungert.
Viele Grüße, Christian
Hallo Christian.
Zum Spinett muss ich eine kleine Geschichte loswerden: Um 1964 war ich zur Verlobung eines Freundes der Familie eingeladen. Später am Abend wurde in der recht großen Berliner Altbauwohnung getanzt: Twist! Ein Paar wohl so in Rage, dass der Herr sich beim Beinschwingen im Takt des Twist hinter einem Fuß der Loewe OPta Spinett-Truhe verfing und besagten Fuß der Truhe einfach abriss. Die Truhe blieb kurz stehen und fiel dann um. Der Twist war synchron zu Ende, der Tänzer fiel hin, ein anderer Tänzer zertrat das Brillengestell des Hinfallers. Die Tanz-Party war zu Ende, die Stimmung auch.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Rainer, danke für diese kleine Anekdote! Ich kann es bestätigen, diese Löwenbeine sind von Haus aus nicht gerade besonders haltbar angebracht. Ich habe sie vorsichtshalber bislang mit zusätzlichen Schrauben am "Davonlaufen" gehindert .
Airwaves: Das Gerät besitzt zu Gunsten einfacher Zweiknopfbedienbarkeit, keine einstellbare Rückkopplung! Der Nachteil ist eine leicht verringerte Trennschärfe, sowie die Neigung, zur leichten Verzerrung, bei Sendern mit dynamischer Amplitudenmodulation (damals kein Problem).
Hallo Christian, bei dem Schaltbild, dass mir zur Verfügung steht, ist eine Rückkopplung (auch keine fest eingestellte) beim ersten Betrachten nicht zu erkennen, deshalb gehe ich von einem Geradeaus-Zweikreiser ohne Rückkopplung aus?
Auch die AM-Gleichrichtung ist leicht ungewöhnlich, vielleicht Ursache für das leichte Zerren bei stark dynamischer Modulation.
Hallo Rainer, ja das habe ich doch auch geschrieben, das es keine einstellbare Rückkopplung hat . Ob intern rückgekoppelt wird, ist mir nicht weiter bekannt. Eine einstellbare Rückkopplung, hätte ja ein weiteres Bedienelement gefordert. Ich denke, man wollte bewusst zur Vereinfachung der Bedienung da drauf verzichten.

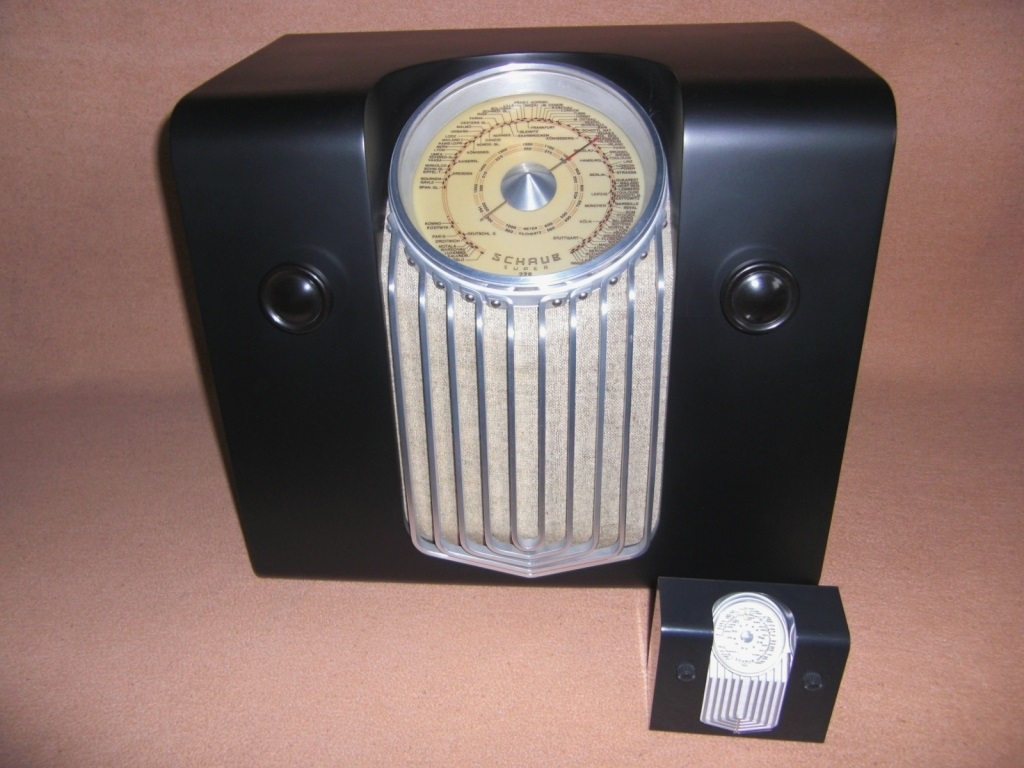

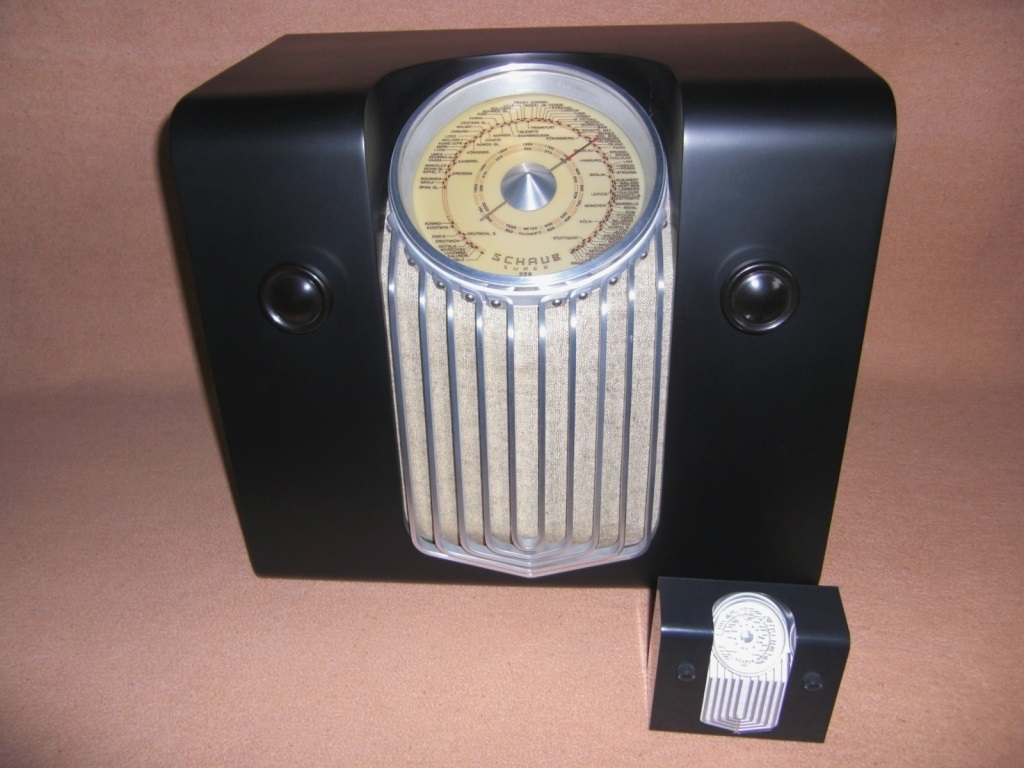

Hallo zusammen, als nächstes kommt wieder ein ausgefalleneres Gerät an die Reihe. Es handelt sich um den, optisch wie technischen Leckerbissen, Schaub Super 229. Das ca 1936 gebaute Gerät wird, wegen des Lautsprechergrills in Form einer Autokühlermaske, auch gerne Spitzkühler genannt. Es handelt sich um einen 5 Kreis Einbereichssuper in Reflexschaltung. Die ZF beträgt bei diesem Gerät 1600kHz. Das ermöglicht, die Wellenbereiche L und M, ohne Umschaltung eines Wellenschalters zu empfangen. Der Skalenzeiger streicht dazu, in einer 360 Grad Umdrehung, über die mit beiden Wellenbereichen bedruckten Skala. Auf der Skala werden neben Sendernamen, sowohl die Frequenz in kHz, als auch die Wellenlänge in Metern angezeigt.
Ein klein wenig geschummelt hat man allerdings. An dem Antreibsrad für den Drehko, befinden sich kleine Schalterchen, die offensichtlich einer besseren Anpassung des Vorkreises dienen sollen. Das dürft ihr aber nicht weiter sagen, sonst ist der Mythos des umschaltlosen Einbereichssupers zerstört . Bei meinem Gerät handelt es sich um die erste Ausführung. Spätere Geräte haben zusätzlich einen Kurzwellenbereich, und dann auch wieder einen Wellenschalter an der Seite.
Bestückt ist das Gerät mit den Röhren AK2, AF7, AB2, AL4, AZ1. Die AF7 wird sowohl für ZF als auch für NF genutzt (Reflexschaltung). Manch andere Hersteller witzelten dann auch mit "wir benutzen keine Trickschaltung". An der Rückseite ist ein Regler für eine Rückkopplung angebracht. Es gab auch einen einsteckbaren Sperrkreis. Das Gerät konnte dann, mittels Zug-Druck des Senderwahldrehknopfes, umgeschaltet werden, mit/ohne Sperrkreis (sehr praktisch!) Außerdem befindet sich an der Rückseite ein mehrstufiger Klangschalter. Die Klangschaltung wird im Anodenkreis der Endröhre vorgenommen. Eine bösartige Konstruktion! Die Schaltermetallachse führt die volle Anodenspannung gegen das Chassis. Kluge Köpfe haben daher da immer einen Drehknopf fest drauf geschraubt. Vorzugsweise keinen aus Metall. Dieses Konstrukt findet sich, übrigens auch bei anderen Schaub Geräten aus der Zeit. Also Vorsicht! Der Empfang, mit dem Gerät, ist ganz brauchbar. Andere Super (6 Kreiser) können das aber noch etwas besser (in Bezug auf die Empfindlichkeit).
Vor dem Gerät steht, zum Größenvergleich, eine Streichholzschachtel. Oder war es ein Radiomodell ..........grübel? Die Drehknöpfe sind bei meinem Gerät vermutlich nicht original. Ich habe aber andererseits noch kein weiteres Gerät der ersten Generation gesehen.
ich hab hier eine Rarität in Dänemark Style Rainer kann den auch mit einfügen.
Technischer Leckerbissen hier: der Kathodenwiderstand von der UBL21 ist ein Relais, die Spule hat auchnoch einen Abgriff und liefert die Gittervorspannungen für die beiden UCH mit an... das schaltet um wenn die dicke Röhre warm ist. Der schwarze Einfassrahmen sieht zwar aus wie Kunststoff, ist aber aus Holz.

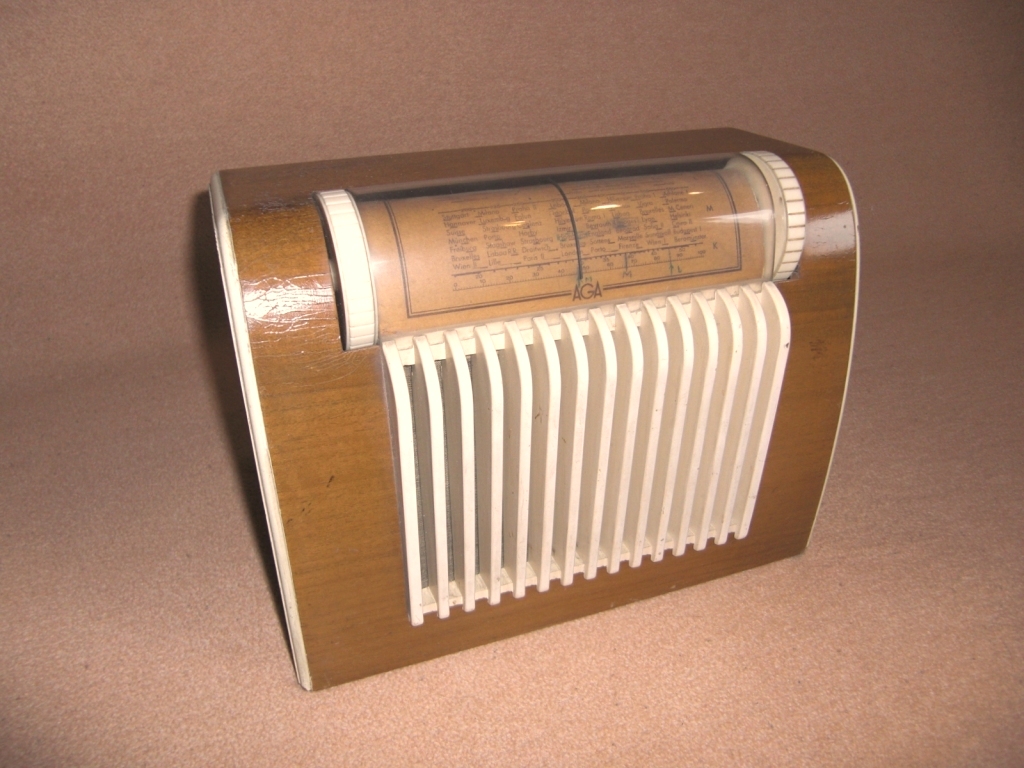

Hallo Martin, technisch wirklich interessant und außergewöhnlich! Etwas Nordisches habe ich auch noch anzubieten, und zwar den Schweden 2021 von der Firma AGA Stockholm. Dieser 6 Kreis Super ist etwa 1950 gebaut worden und empfängt die Wellenbereiche L, M, K. Die Röhrenbestückung ist ECH42, 2 mal EAF42, EL41, AZ41. Eine der beiden EAF Dioden wird zur Demodulation verwendet, die andere zur Regelspannungserzeugung. Etwas unglücklich an dem Gerät, die Buchsen für Antenne und Erde befinden sich an der Unterseite! Hier sind kurze Bananenstecker gefragt. Erstaunlicherweise sind mir diese Geräte schon des Öfteren hier in Norddeutschland begegnet. Da muss irgendwie mal ein Schwung hier rüber geschwappt sein. Die Beschriftung der Pappabdeckung unten (Rückwand gibt es konstruktionsbedingt nicht!), ist in schwedisch. Das Design ist jedenfalls ungewöhnlich. Meine "bessere Hälfte" findet das Gerät hässlich. Ich mag es hingegen sehr ........

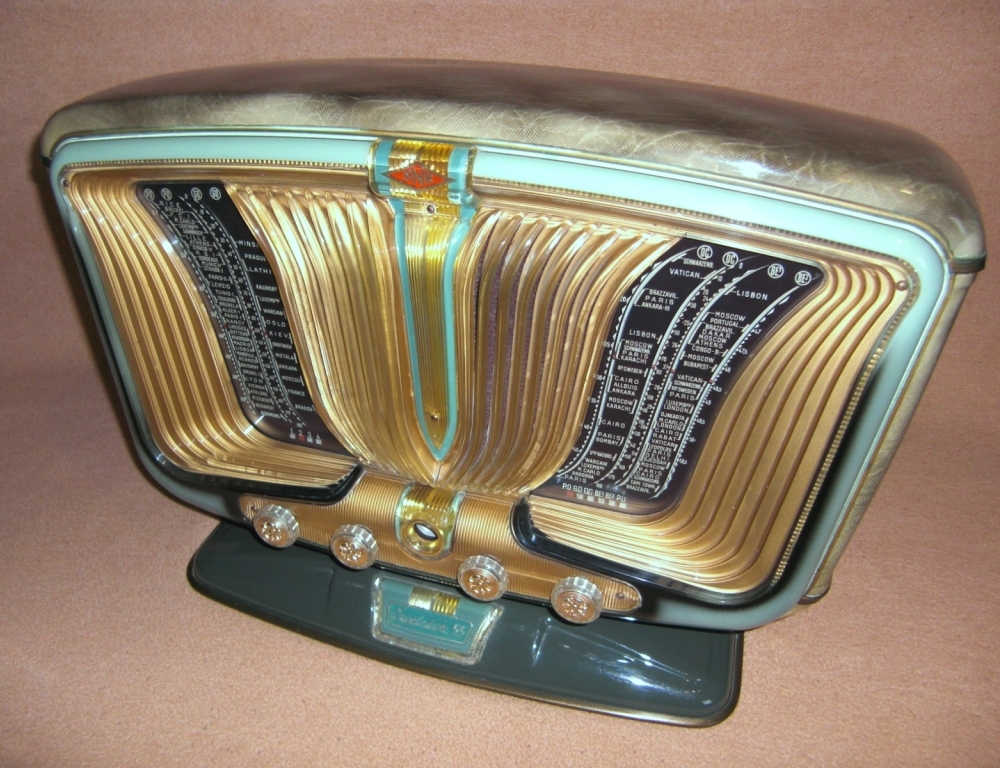

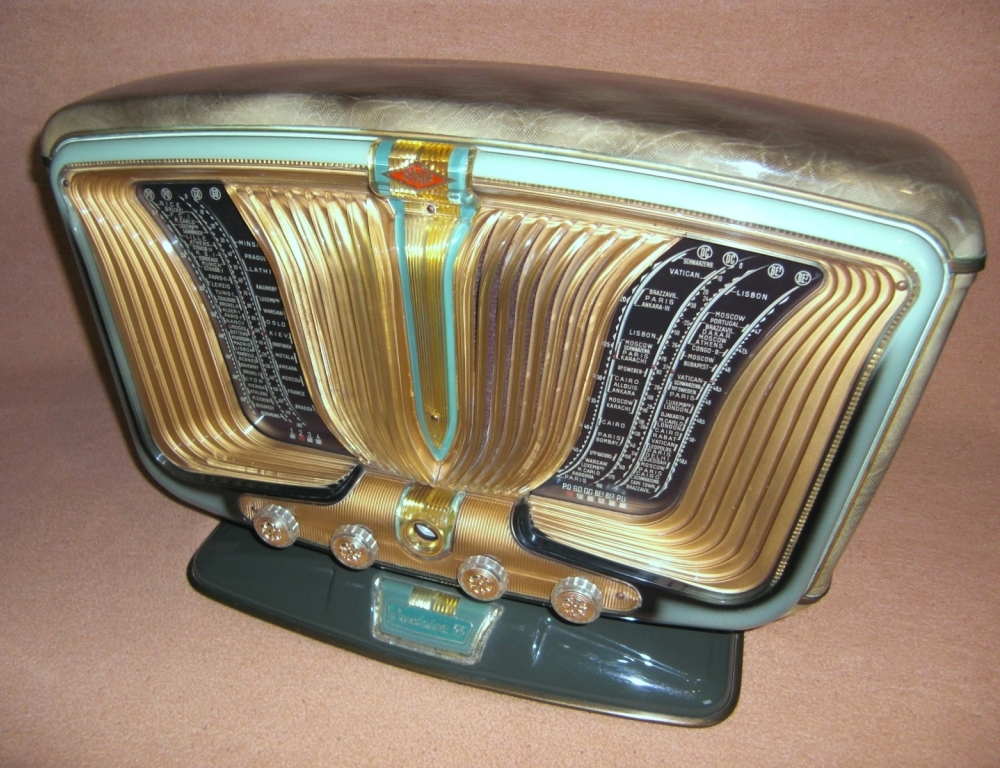

Hallo zusammen, vom Norden kommen wir jetzt in den Süden. Und zwar geht es jetzt zu der Firma SNR nach Paris. Das folgende Gerät ist ein 6 Kreis Super vom Typ Excelsior55. Dieses ca 1955 gebaute Gerät, wird wegen seines wunderschönen Aussehens, gerne auch Schmetterling oder Butterfly genannt. Es hat die Wellenbereiche L, M, und K (aufgeteilt in mehreren Bereichen). Ein mehrstufiger Klangumschalter, mit Anzeigefenster in der Skala, ist auch vorhanden. Die Röhrenbestückung ist ECH42, EF41, EBF80, EL41, EM34, EZ80.
Das Gehäuse ist aus Stahlblech gefertigt und mit einer recht aufwändigen Lackierung versehen. Heutzutage bekommt das wahrscheinlich nur noch der Friedrich, hier aus dem Forum so hin . Bedingt durch das Stahlblechgehäuse klingt es etwas blechern. Aber nicht so schlimm, wie eine Zinkgießkanne. Auch von diesem Gerät, besitze ich ein Miniaturmodell.
Hallo Martin, das Gerät für Russland (Der Rote Stern), müsste vom Vorgängergerät (Excelsior52) dieses Gerätes abgeleitet worden sein. Vielleicht weiß der Friedrich da etwas mehr? Glaube der hatte mal so eines (oder auch zwei) restauriert.
