Kann es sein, daß die umgesockelte Röhre eine UCH81 ist? Die hat den gleichen Heizstrom, lediglich die Heizspannung liegt mit 1 Volt etwas tiefer. (evtl. 10 Ohm im Heizkreis einfügen) Die UEL51 wäre nach dem Umlöten am Sockel durch eine UCL11 direkt ersetzbar, gleiche Heizbetriebswerte und gleicher Außenwiderstand wegen des Übertragers. Eine evtl. gedachte Umsocklung auf die UCL81 ist wegen des höheren Außenwiderstandes (6KOhm) mit dem Übertrager nicht vereinbar, abgesehen, daß die Heizspannung mit 38 Volt eine Vergrößerung des Vorwiderstandes bedeuten würde. Sicher wirst Du bei etwas Glück und Geduld passenden und gleichwertigen Ersatz finden. Viel Spaß bei den weiteren Verbesserungen, bei der Wahrung größtmöglicher Originalität.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Das Gerät, welches Du beschreibst, dürfte der 7E86 in der ersten Ausführung von 1953 sein. Der UKW- Tuner ist bei diesem Gerät noch mit einer ECH81 aufgebaut. Die Weiterentwicklung verwendet einen Tuner mit der Doppeltriode ECC81. Die Geräte der Serie Erfurt von Sonneberg kamen später.
Es sieht wirklich so aus, als habe man eine UCH81 als UCH11-Ersatz fertig umgesockelt. Die Daten der Heizung sind sich ja sehr ähnlich. Vielleicht hat Inter bei der Lösung des Ersatzproblems da bereits vorgegriffen und das E soll evtl. Ersatz bedeuten? Ich will da nichts orakeln. Es gibt auch für die E-Stahlröhren- Serie industriell gefertigte Adapter,z. B. von der ECH11 und der EBF11 auf die ECH81 und die EBF80. Eine selbst umgesockelte UCH81 würde weniger Bauhöhe benötigen. Du hast zum Glück ja schon ein Ersatzangebot für die UEL51. So ist erst einmal für den wichtigsten Nachschub gesorgt.
Die UCH11E ist eine von Telefunken entwickelte Ersatzlösung für die Röhre UCH11. Grundlage ist die UCH42, die mit einem Stahlröhrensockel konfektioniert wurde.
Hallo Wolle, da bin ich also wieder schlauer, danke.

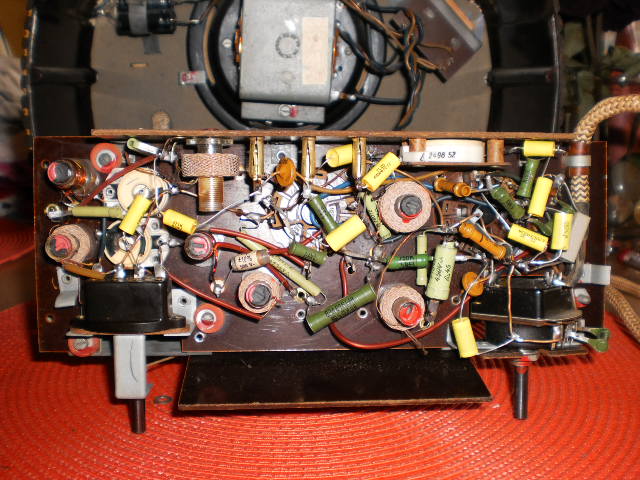

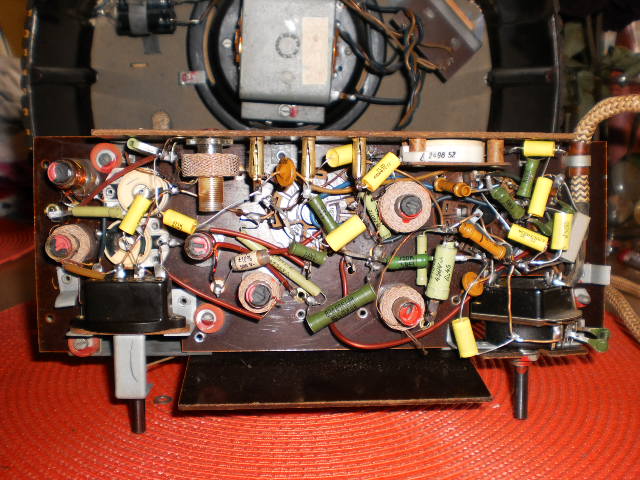

So, was tut man/n an einem freien Nachmittag? Genau, Kondensatoren tauschen beim Zaunkönig Nun ja, Empfang im Moment noch eher mäßig, ein Sender auf KW und nur Rauschen auf MW. Mal sehen, ob es in den Abendstunden evtl besser ist, ansonsten ist wohl noch der Wurm drin
Danke für Deine Information und präzise Recherche. Ich hatte schon einige Male versucht, den Originalschaltplan unseres damaligen Familienradios, Stern-Rochlitz, aus den 50er Jahren zu finden. Hast Recht, der Plan im Raupenhaus ist die verbesserte Version dieses Typ`s.

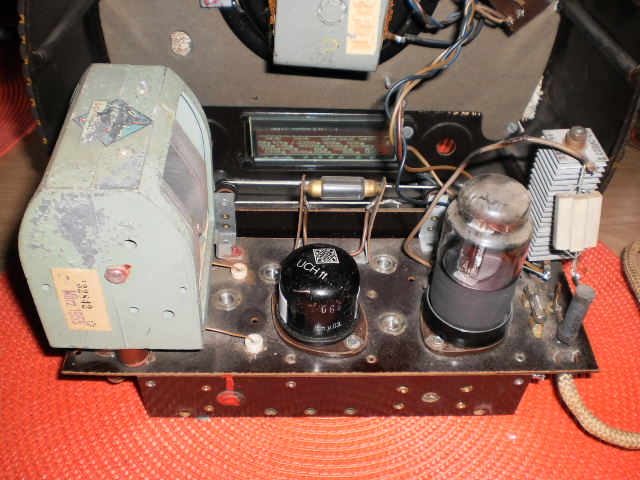

Hallo an Alle, das Projekt Zaunkönig nähert sich dem Ende. Alle Ero`s getauscht, mittlerweile auch die original UCH11 organisiert Jetzt fehlt noch eine UEL51 zu meinem Glück.
