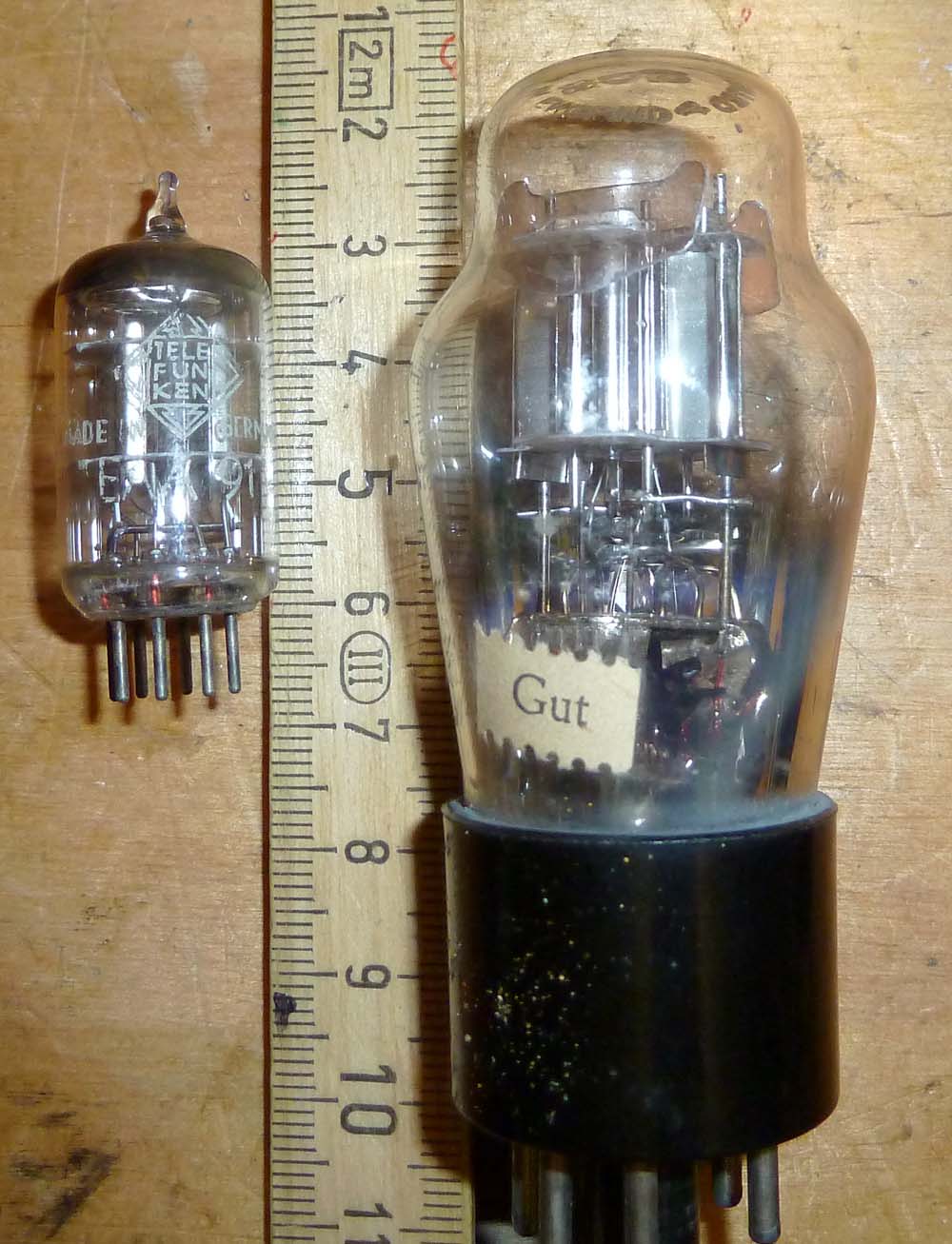

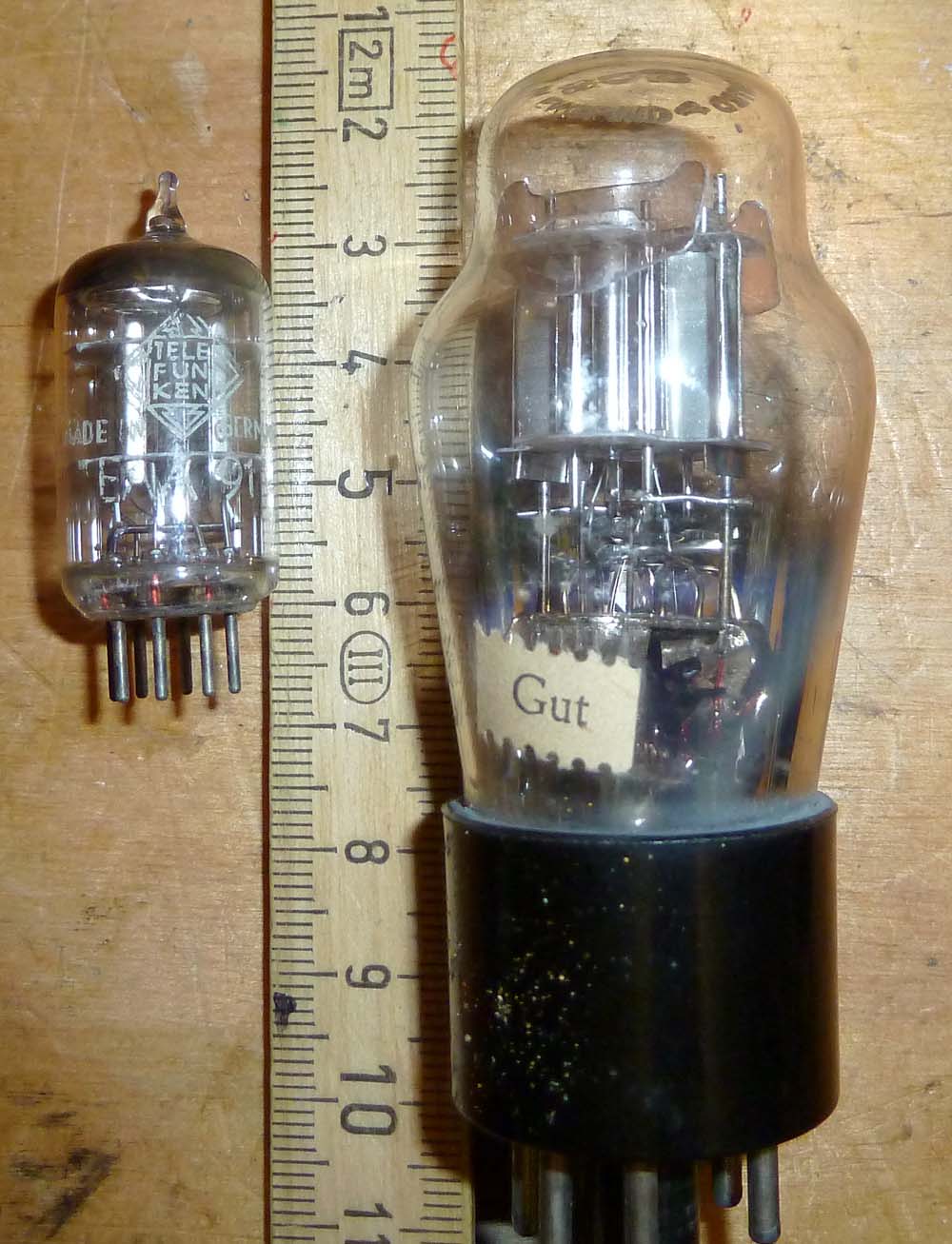

hier ein schöner Vergleich zweier Röhren mit identischer Funktion, die Doppel-Dioden (mit separaten Kathoden) D63 von Marconi (ca. 1935) und der EAA91 (ca. 1950, nennt sich teilweise auch EB91, obwohl das falsch ist, jede Diode hat seine eigene, nach aussen geführte Kathode).
Die Gleichstrom-Daten der beiden Röhren sind praktisch gleich, aber die HF-Eigenschaften der EAA91 sind Klassen besser. Den Grund dafür sieht man sehr leicht an den Distanzen zwischen Anschlusspin und Elektrodensystem, die ja möglichst kurz sein sollen. Während es bei der EAA91 ca. 1cm vom Elektrodensystem (Unterkante) bis zum Sockel sind, sind es bei der D63 über 5cm. Das Elektrodensystem selber ist bei der D63 nur unwesentlich grösser als bei der EAA91.

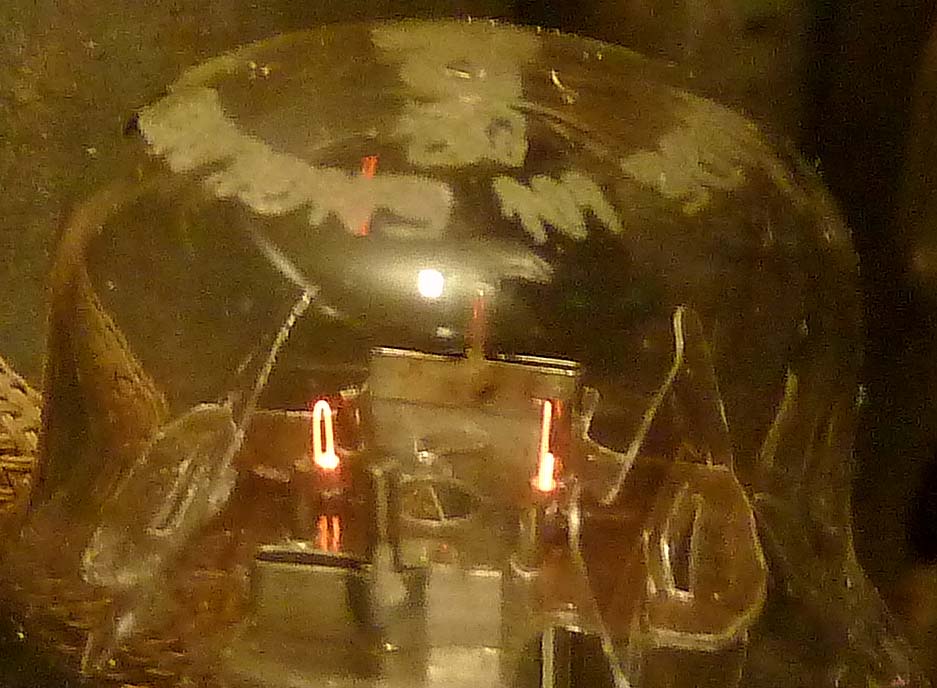

Die Heizfaden-Konstruktion hat sich ebenfalls geändert. Die neueren Röhren haben ja alle einen gewendelten Draht als Heizfaden (ausser direkt geheizte Röhren). Die D63 (und auch diverse andere aus der Zeit wie die 6F6) haben ungewendelte Heizdrähte. Damit diese nicht zu dünn sind, wurden sie mehrfach durch die Kathode geführt, um die Länge zu erhöhen, wie man am rechten Diodensystem schön sieht:
Im Gegensatz zu den Röhren mit 4V-Heizung war die Anheizzeit aber schon sehr kurz.
!!!
