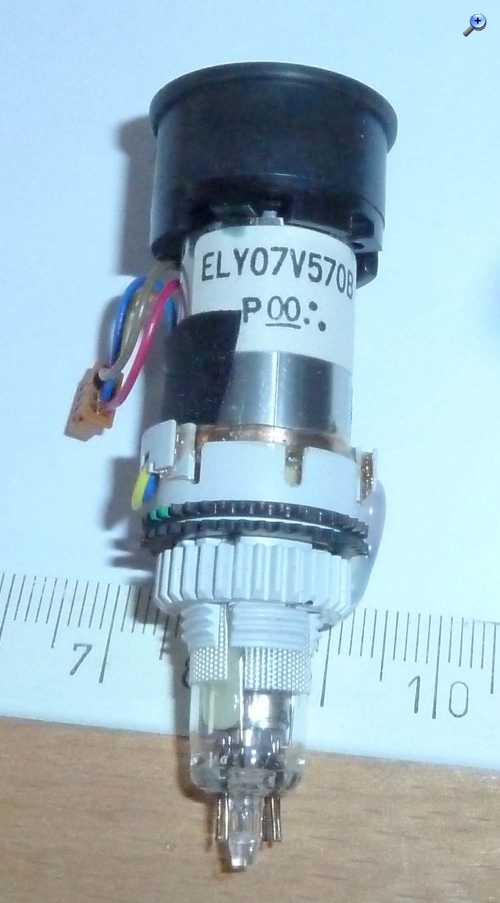

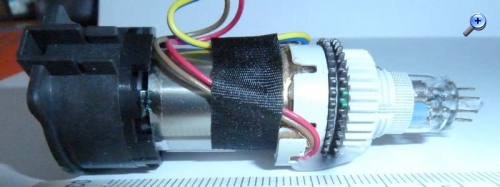

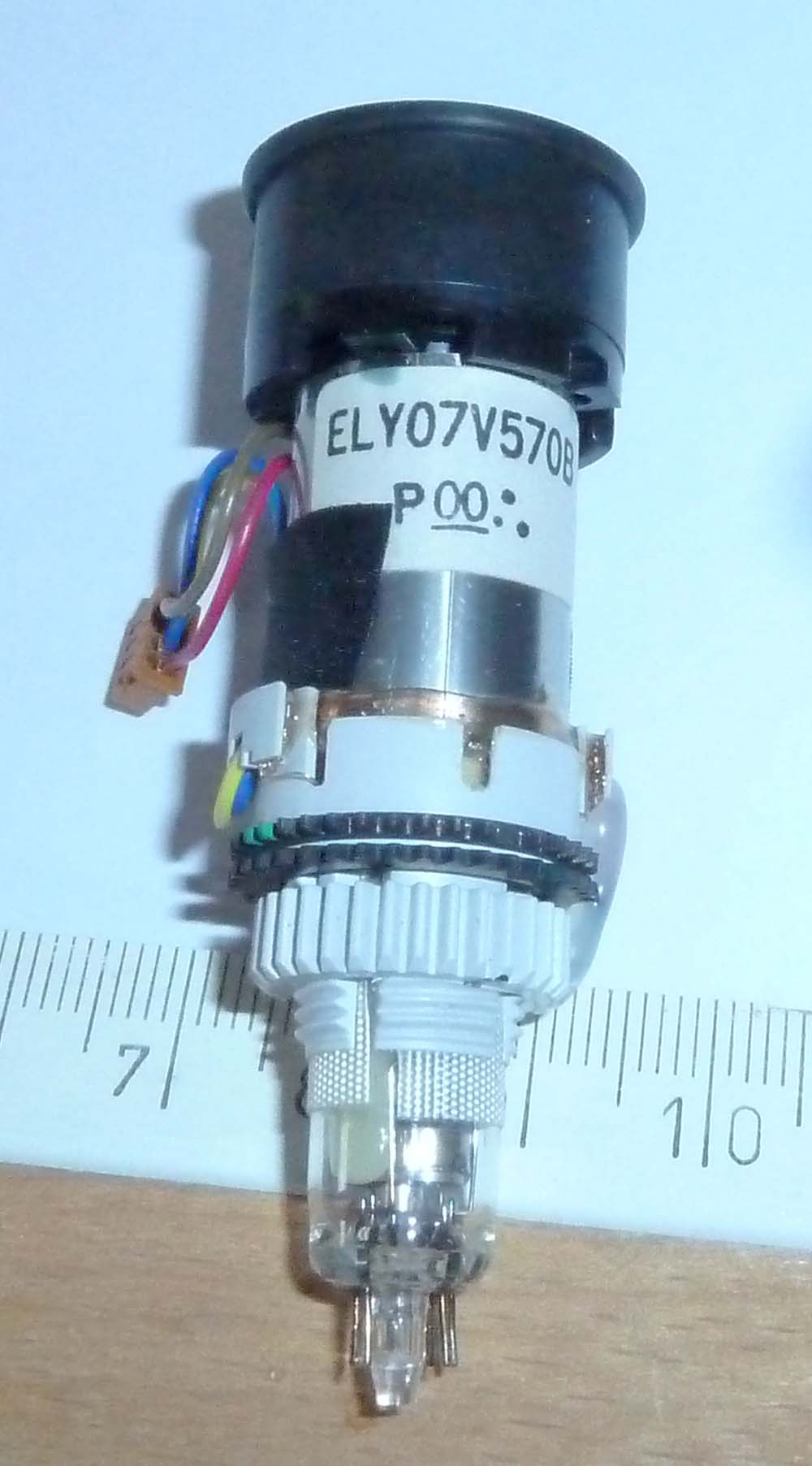

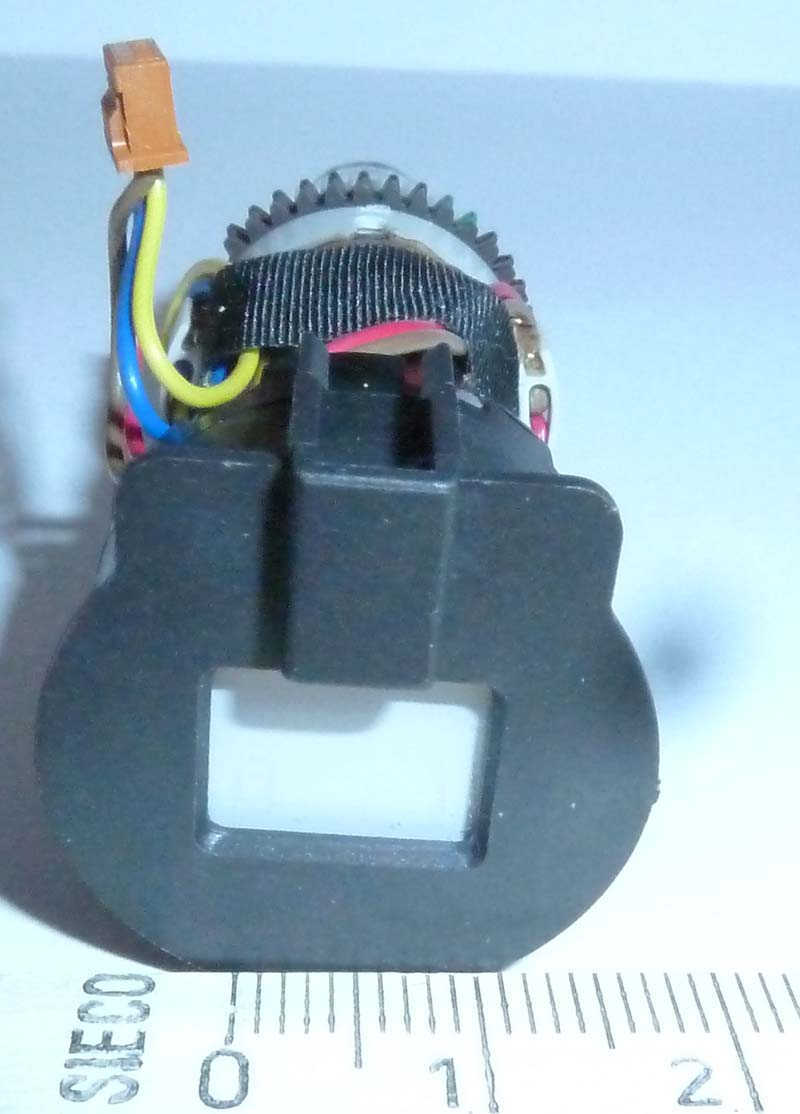

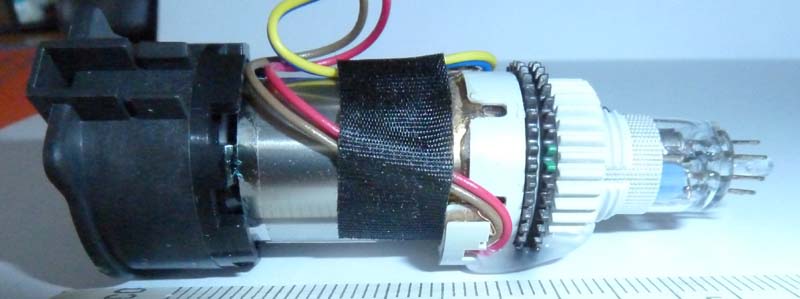

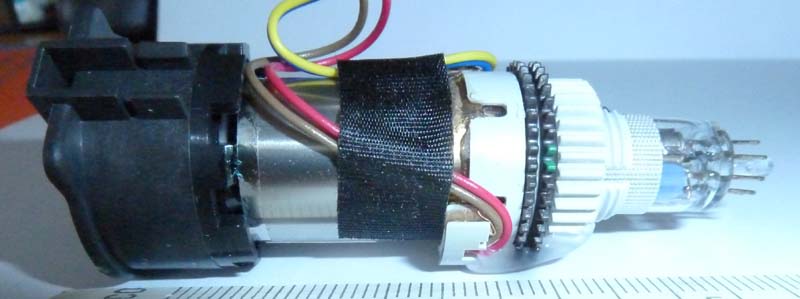

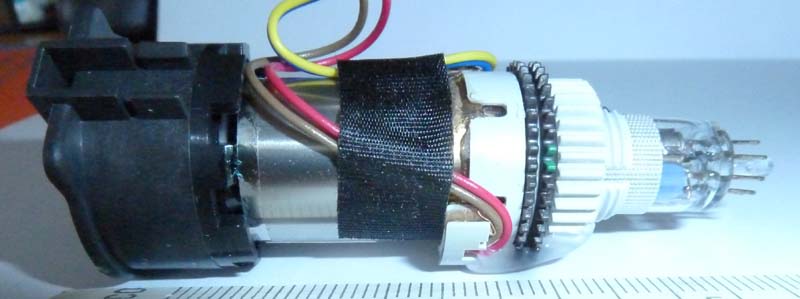

hier die Vorstellung einer richtigen Bildröhre im Miniaturformat:
Die Grösse entspricht etwa einer EC92.
Die Bilddiagonale beträgt ca. 13mm, das Bild ist schwarz/weiss. Die Auflösung (Strahldurchmesser) entspricht einem PAL-Bild ohne Einschränkung. Da der Fotoapparat hoffnungslos überfordert war, habe ich leider kein Bild. Die Ablenkung ist magnetisch, der Anschluss erfolgt über die 4 farbigen Litzen. Die übrigen Anschlüsse sind unten auf den Sockelstiften, wegen der niedrigen "Hochspannung" von ein paar 100V ist auch dieser Anschluss unten, aber mit Abstand zu den übrigen Stiften. Die Kathode ist wohl direkt geheizt, es gibt keine merkbare Anheizzeit. Das Datenblatt habe ich noch nicht gefunden, aber dafür Verkaufsangebote.
Der Verwendungszweck dieser Röhren war der Sucher von Videokameras, da wurde ein Okular vorgesetzt, so dass man ein sehr gutes Sucherbild in der vollen Auflösung bekam, zudem auch bei Sonnenlicht einsetzbar, wo man bei den heutigen LCDs nichts sieht. Ein technisches Meisterwerk, das wohl bald in Vergessenheit gerät
!!!
