nur um es klar zu stellen, ich bin seit ca. zweieinhalb Jahren in Rente. Die optischen Tische, die ich in der Firma verwendete waren um einiges grösser (und teurer). Bei diesen optischen Tischen werden standartmässig 6mm Schrauben verwendet. Die Alten Tische, die ich verwende, haben 4mm Gewinde und sind nicht gross. Für kleinere Aufbauten reicht es aber. Das notwendige Material hierfür sind Eigenprodukte, die ich aus Aluprofilen aus dem Baumarkt, herstelle.
700nm ist aber noch ein Bereich, wo die Sensoren 'bezahlbar' sind. Hier kann man noch Silizium verwenden, dass jedoch ab ca. 1.13um transparent wird und so ab hier unbrauchbar. Germanium (bezahlbar) geht da noch etwas weiter, aber mittlerweile wird in diesen höheren IR-Bereichen bis 2,6um nur noch InGaAs verwendet.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
da ist zu lesen, es arbeitet mit 250V, RL=1M, für eine Wolframlampe mit 2870°K
die Versorgungsspannung ist auch abhängig vom mechanischen Aufbau, sowie vom eingefüllten Gas. Hier spielt die Leitfähigkeit eine grosse Rolle. Bei sehr hohen Spannungen kann es zum 'Durchzünden' kommen, wenn es keinen Widerstand zur Strombegrenzung gibt. Bei Blitzlampen ist das 'Durchzünden natürlich gewollt, aber bei Phototubes wäre es das Ende. Natürlich kann man höhere Spannungen verwenden, aber dadurch wird die Lebenszeit auf jeden Fall verkürzt. Man muss aber auch schauen wofür diese Sensoren verwendet werden. Handelt es sich um eine Ja/Nein Schaltung (Licht an/Licht aus), dann ist es unwichtig ob der Dunkelstrom sehr hoch ist, oder der Arbeitspunkt schwankt. Dies wäre z.B. der Fall bei einer Film-Tonspurauswertung, bei einer Flammenerkennung einer Heizungsanlage, oder die Funktionsprüfung einer UV-Lichtquelle, die Keime in der Trinkwasserleitung 'beseitigen' soll.

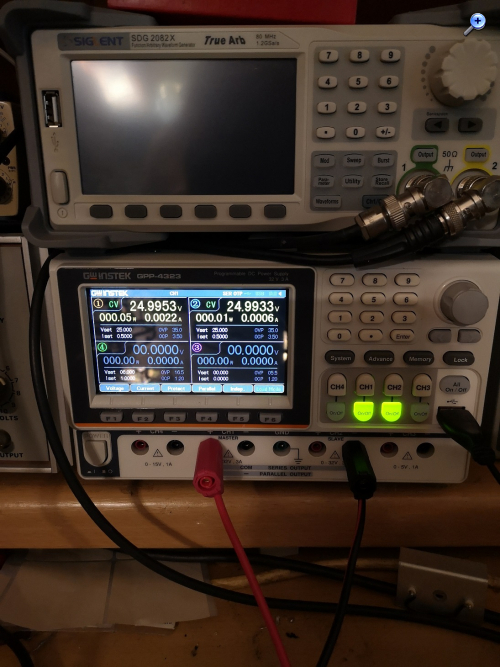

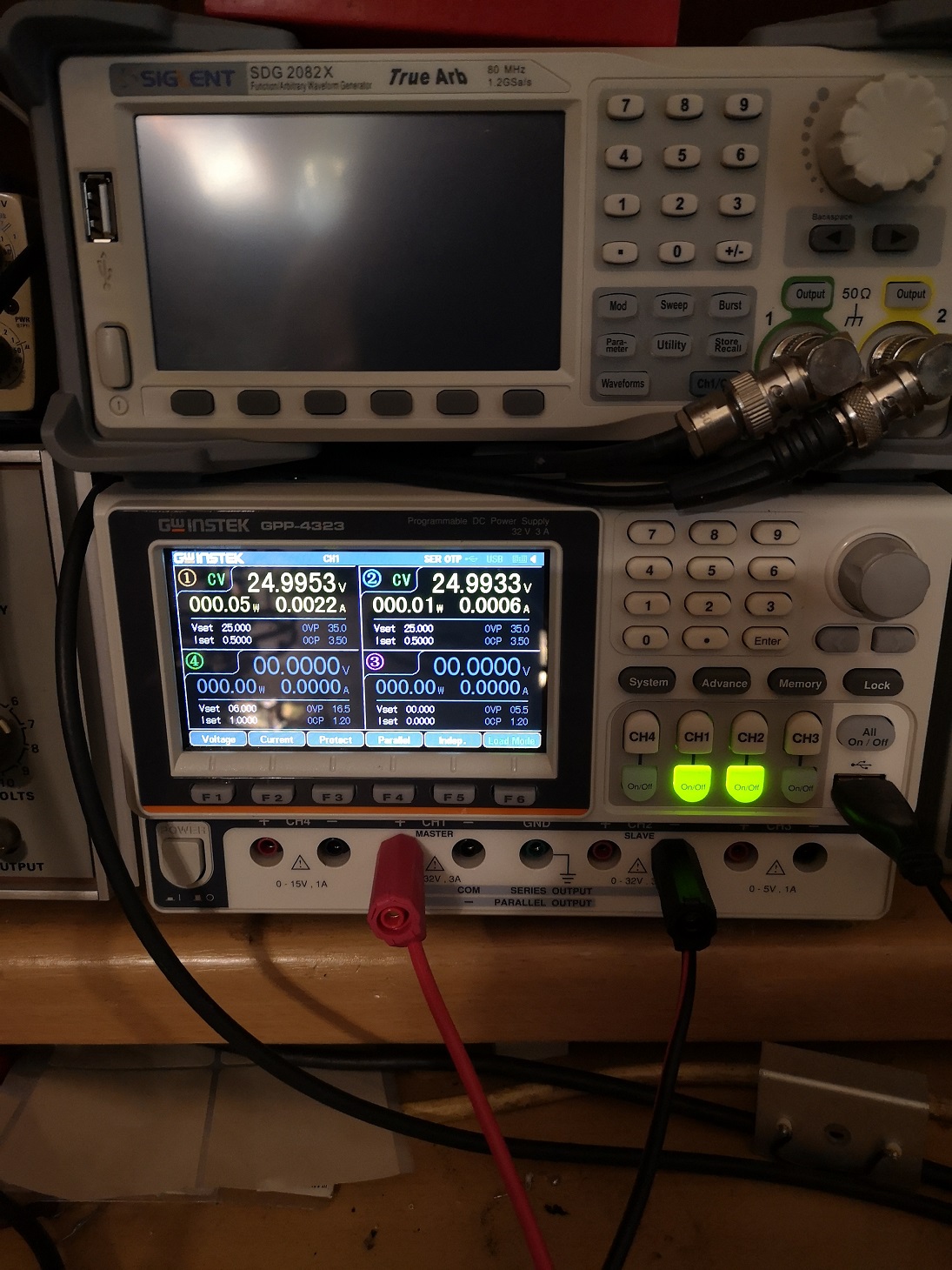

Getestet wurde mit 50V und einem 4,7M parallel Tastkopf 10x =10M

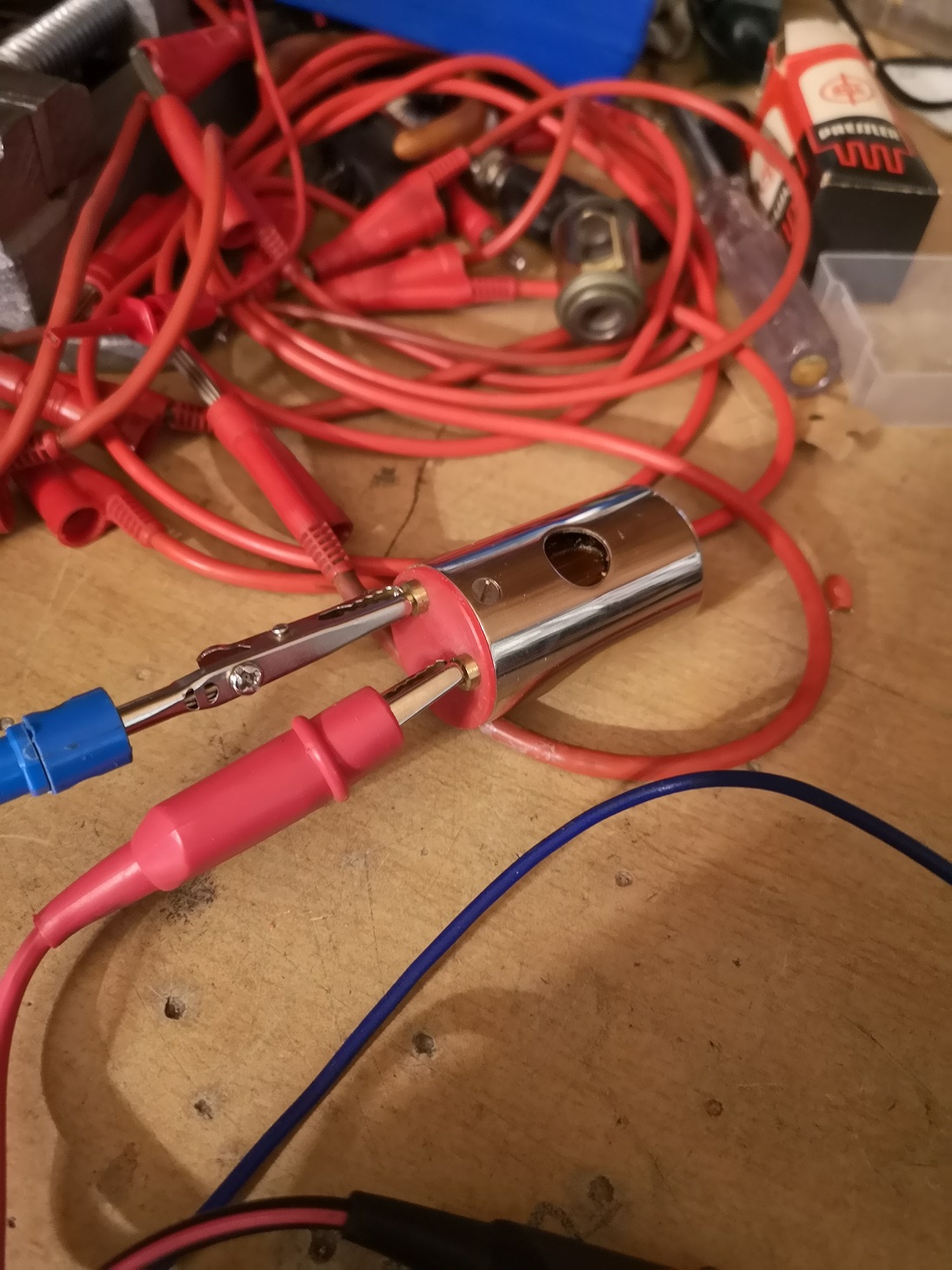

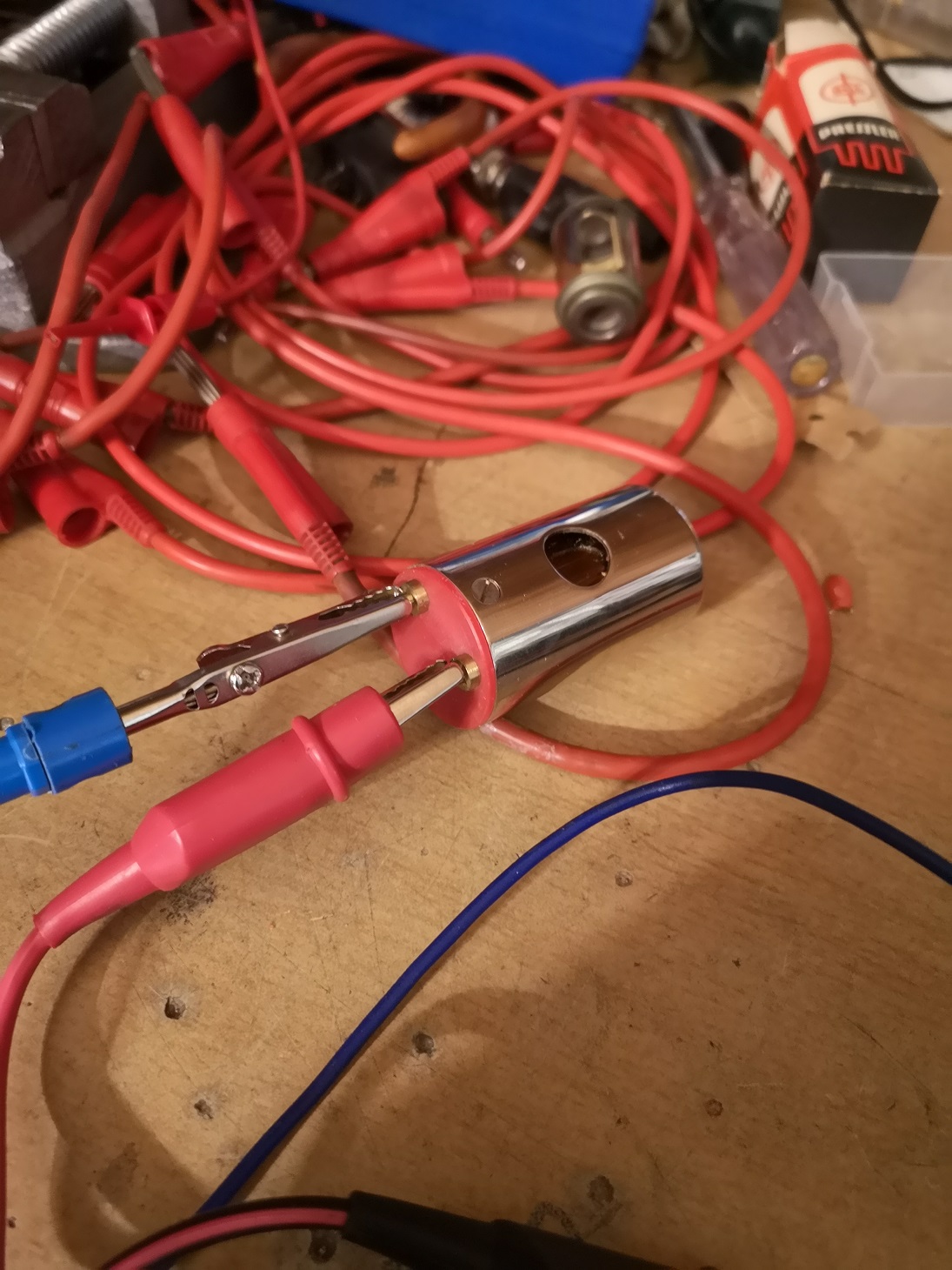

fliegende Verdrahtung

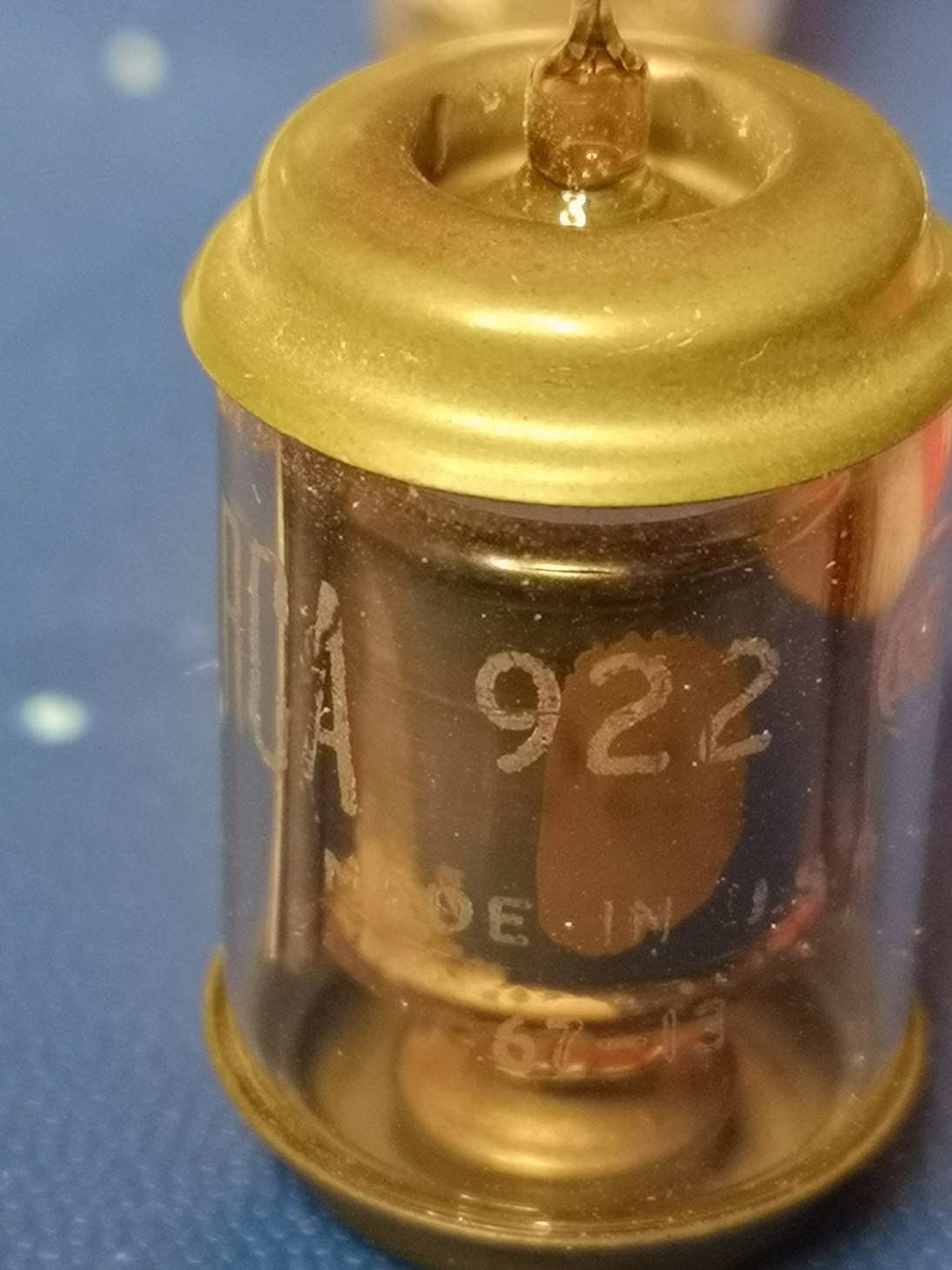

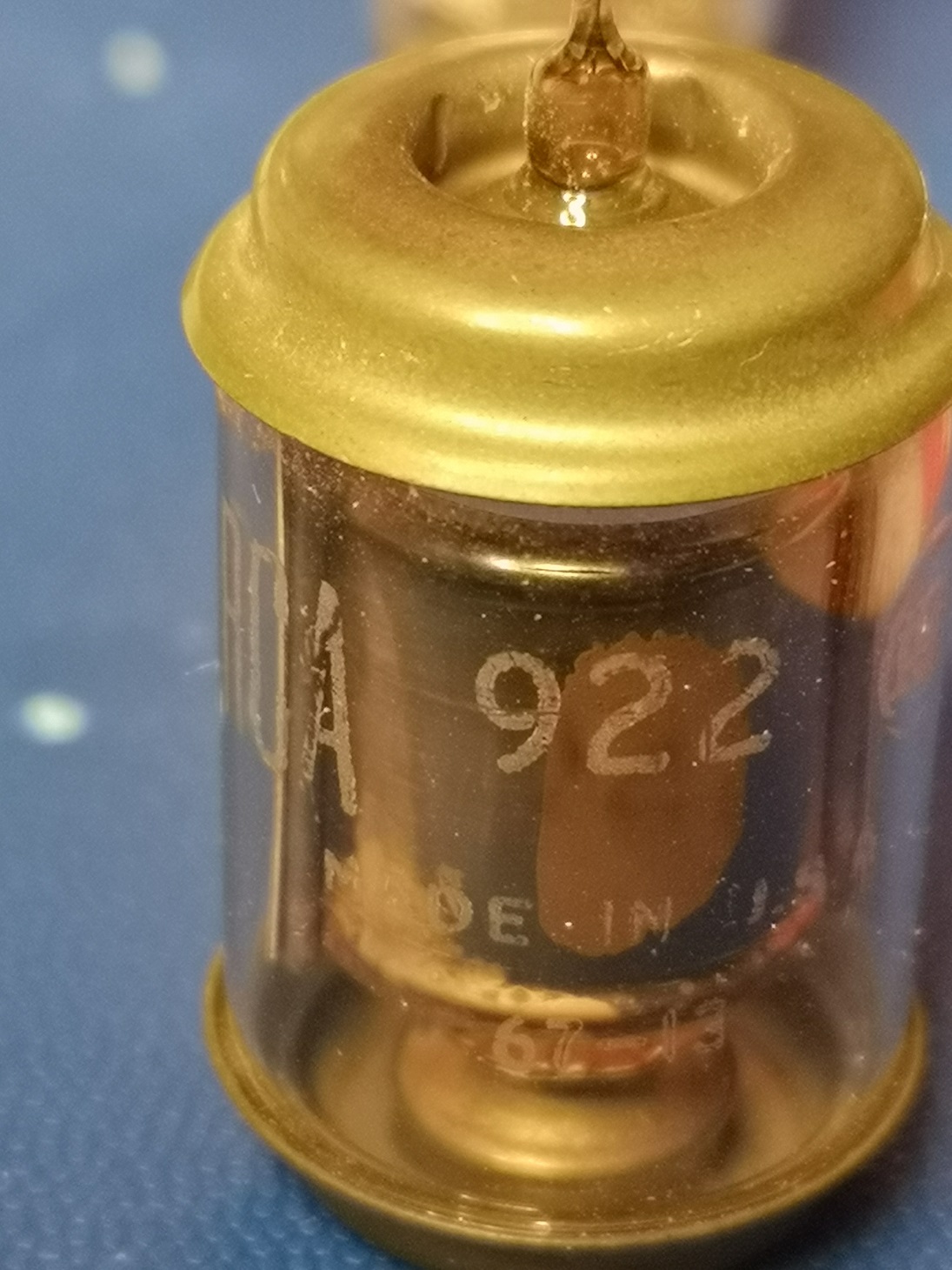

1.) die RCA 922 ( Vacuumtype)

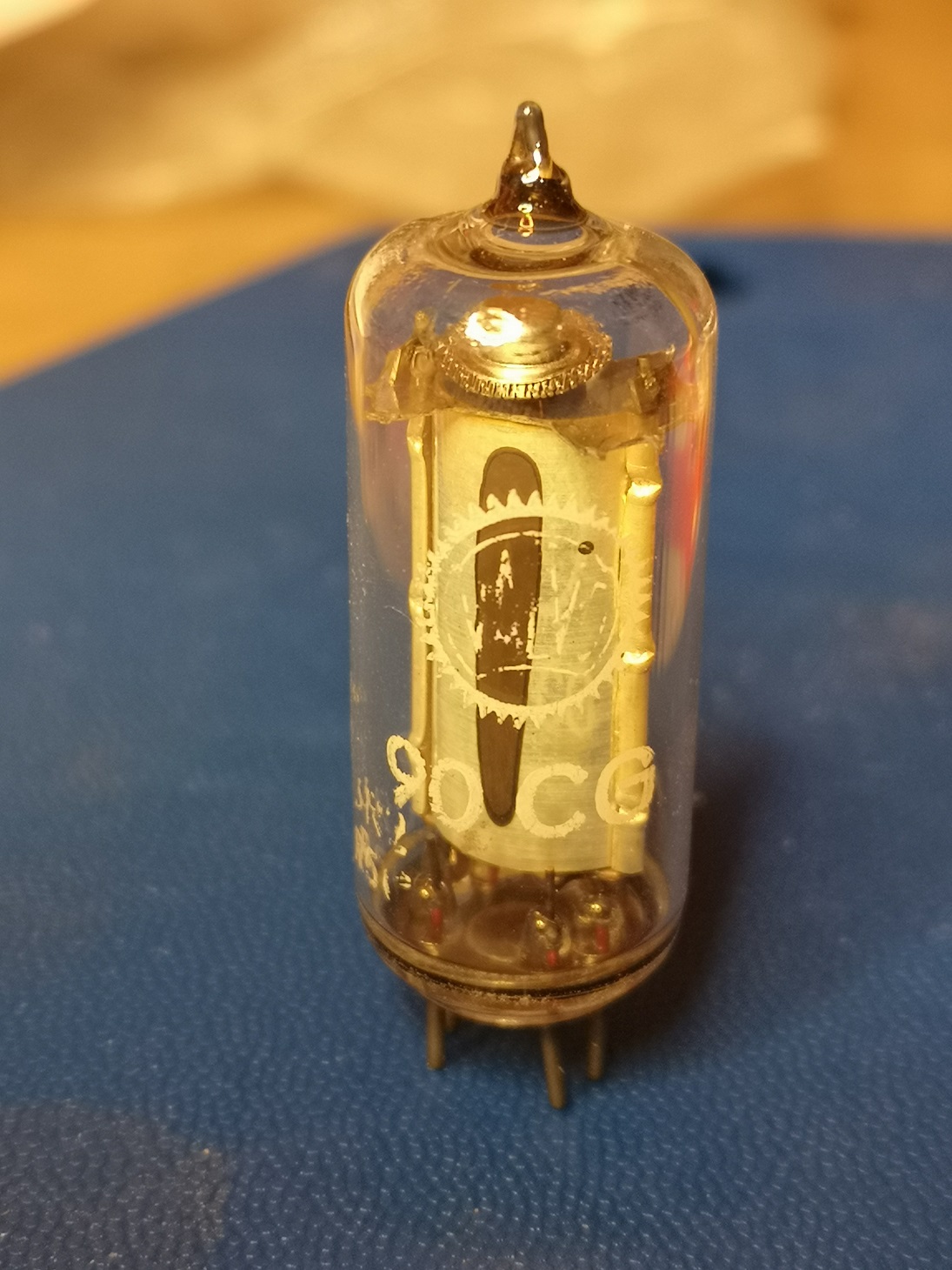

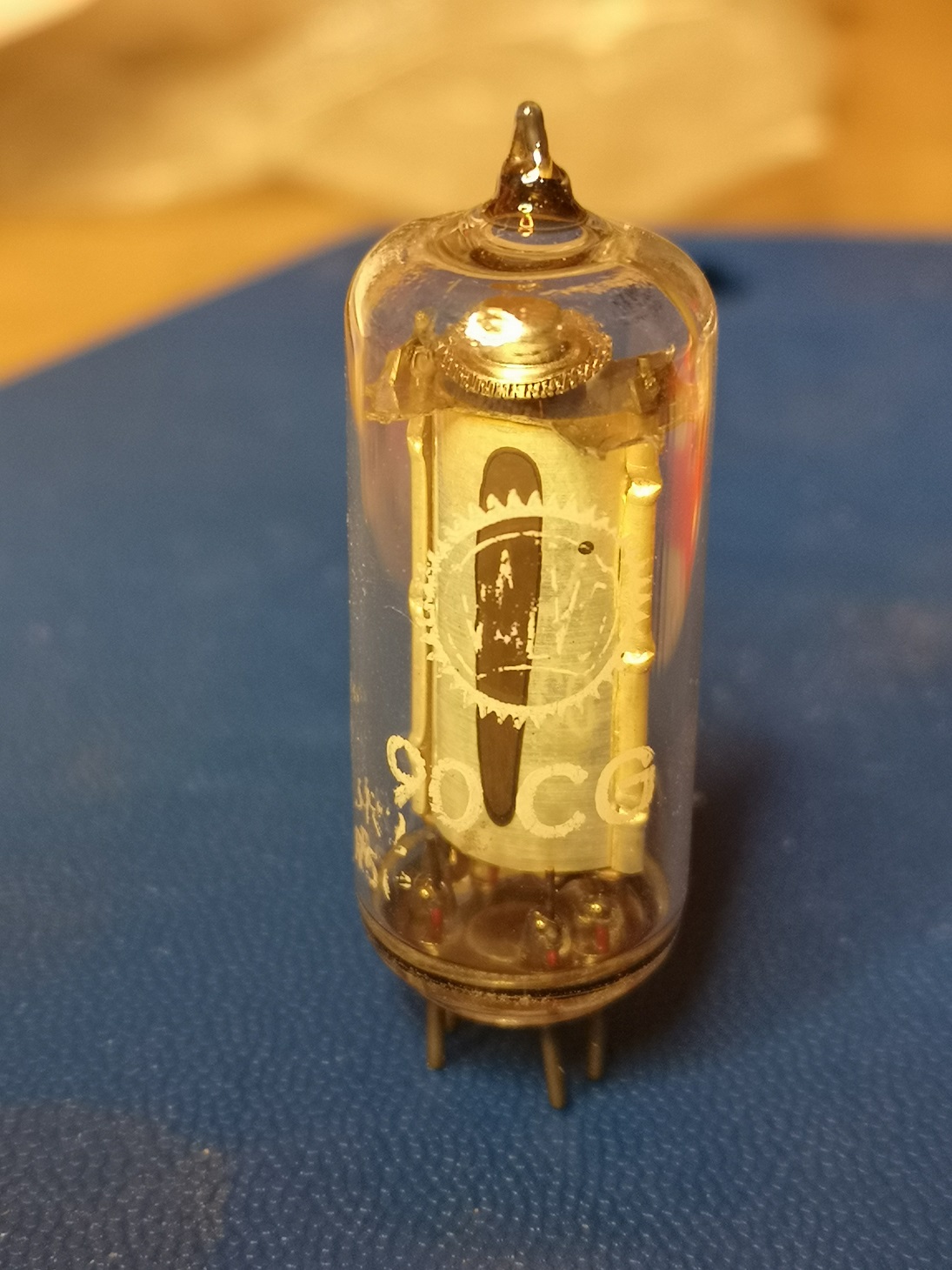

2.) die Valvo 90CG (gasgefüllte Type)

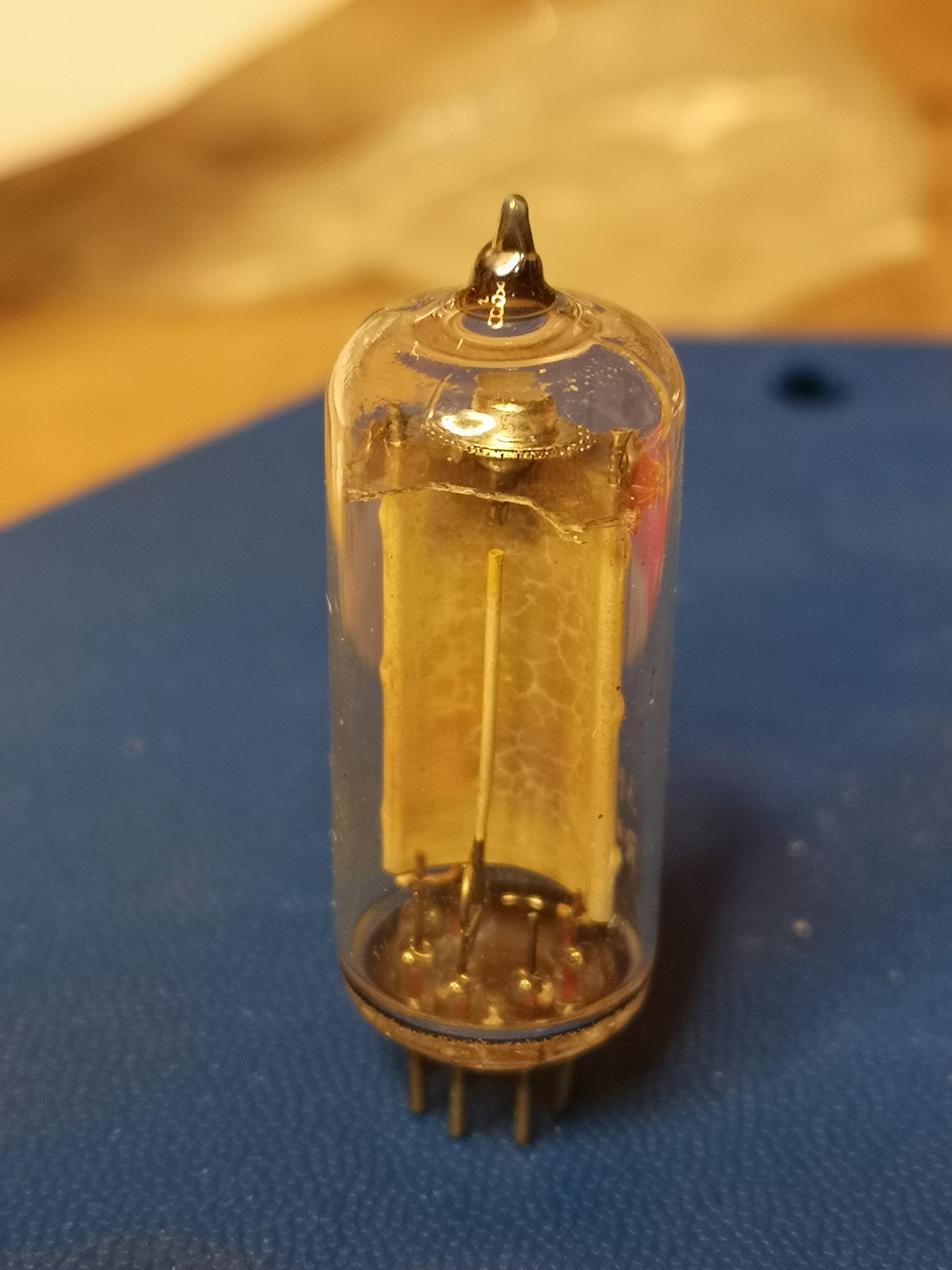

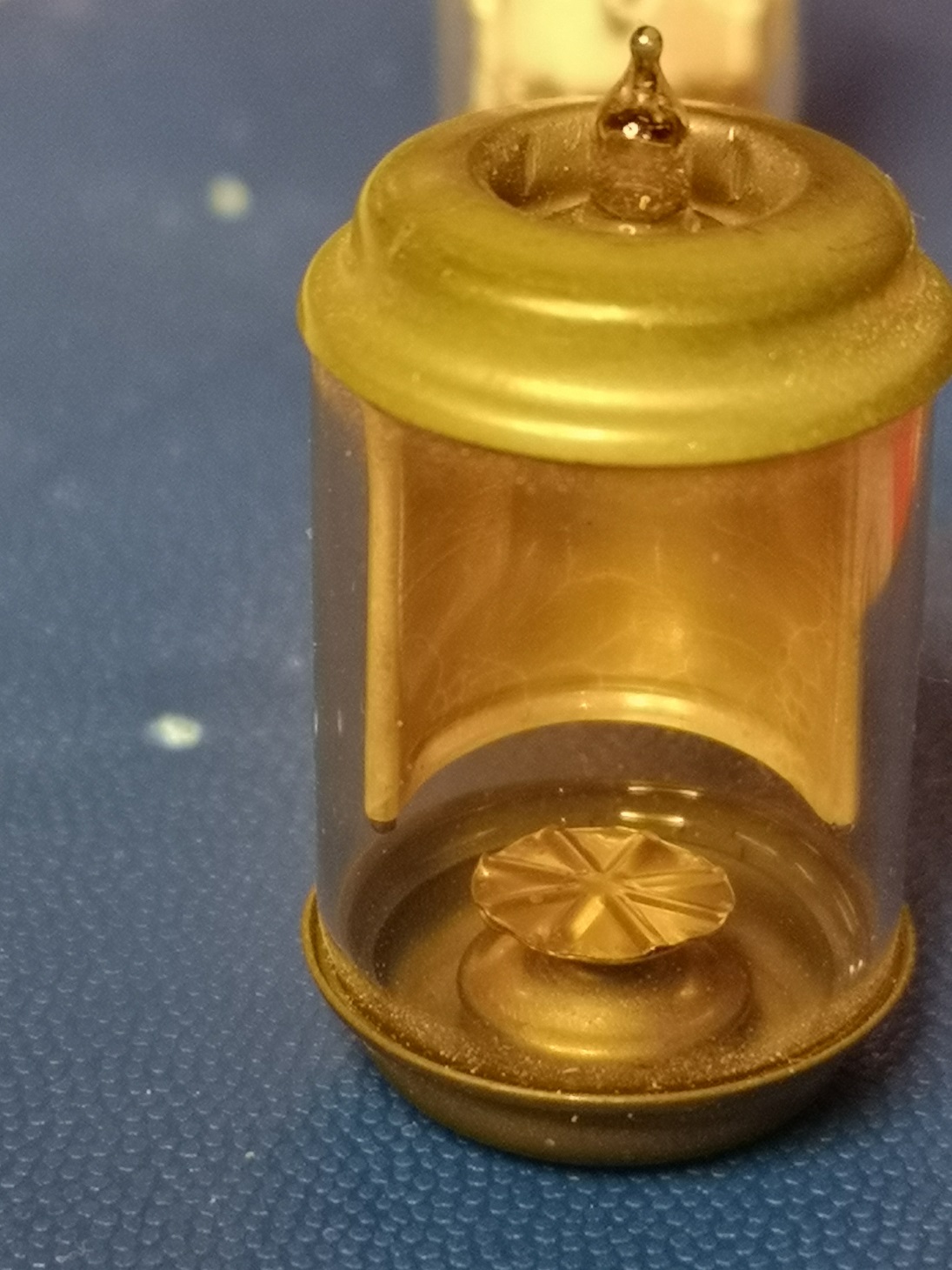

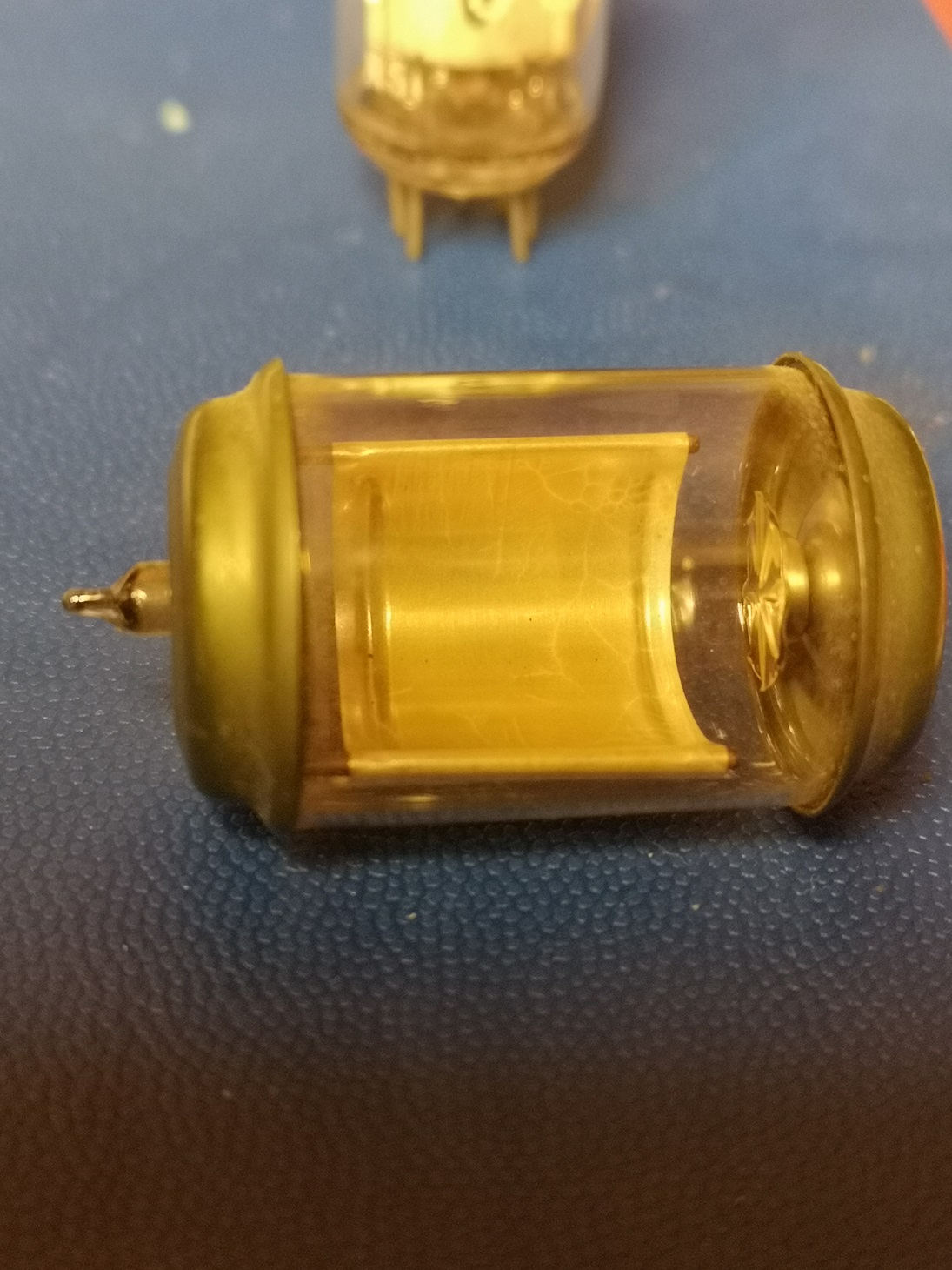

3.) Die eigentliche Pressler Type.

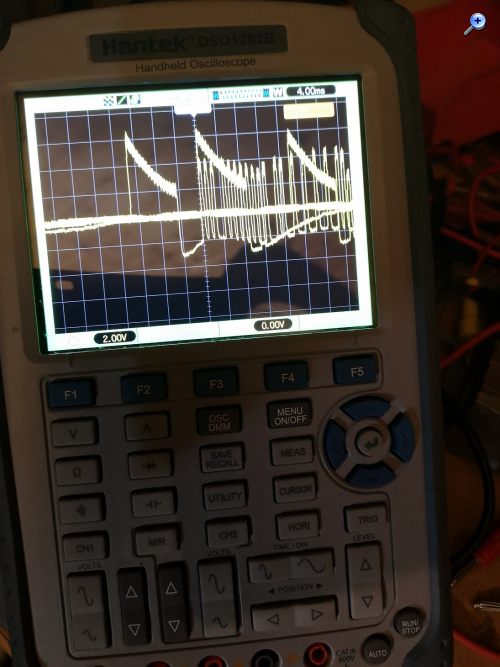

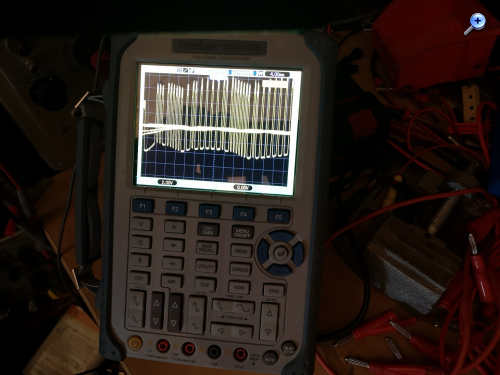

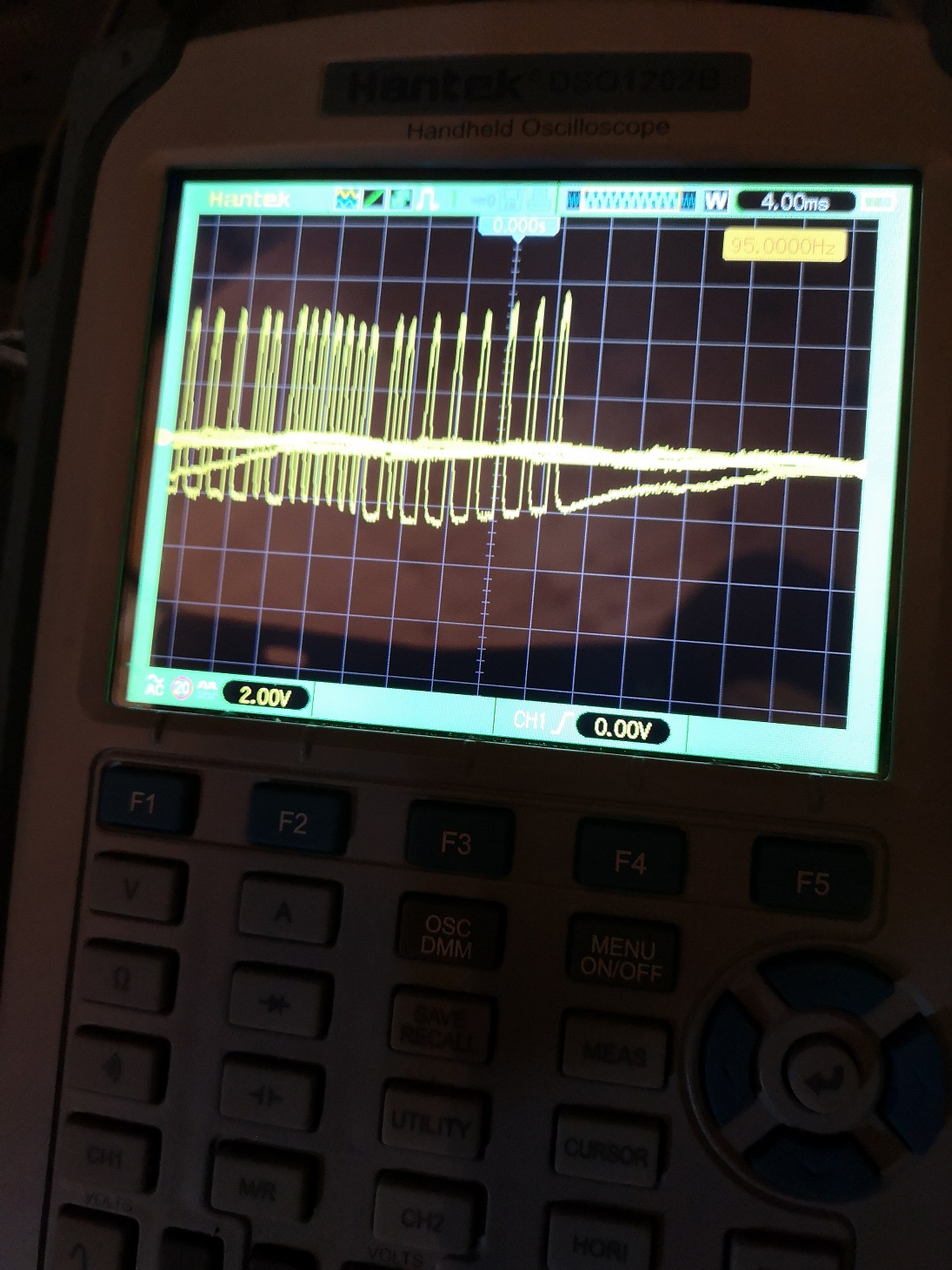

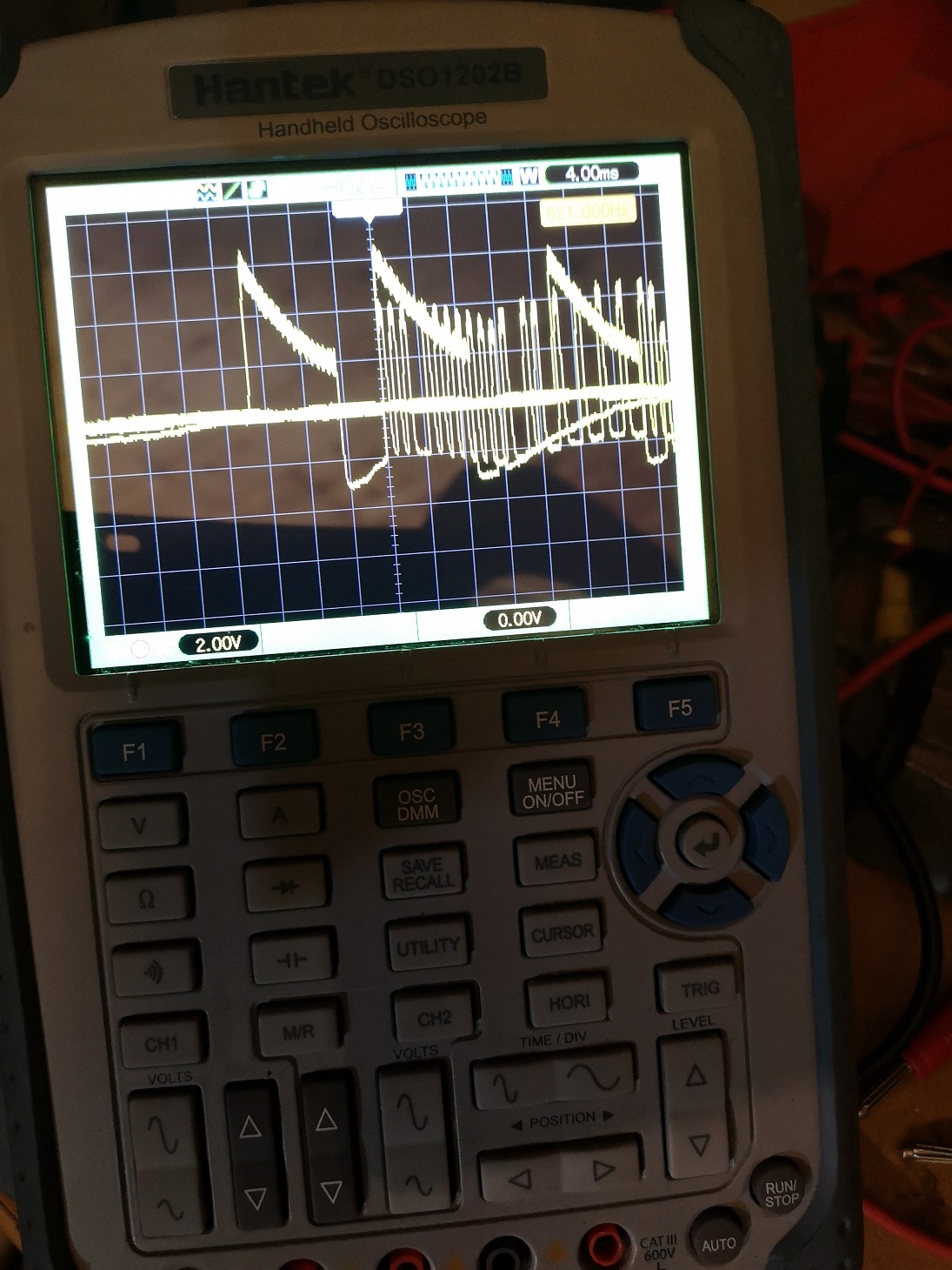

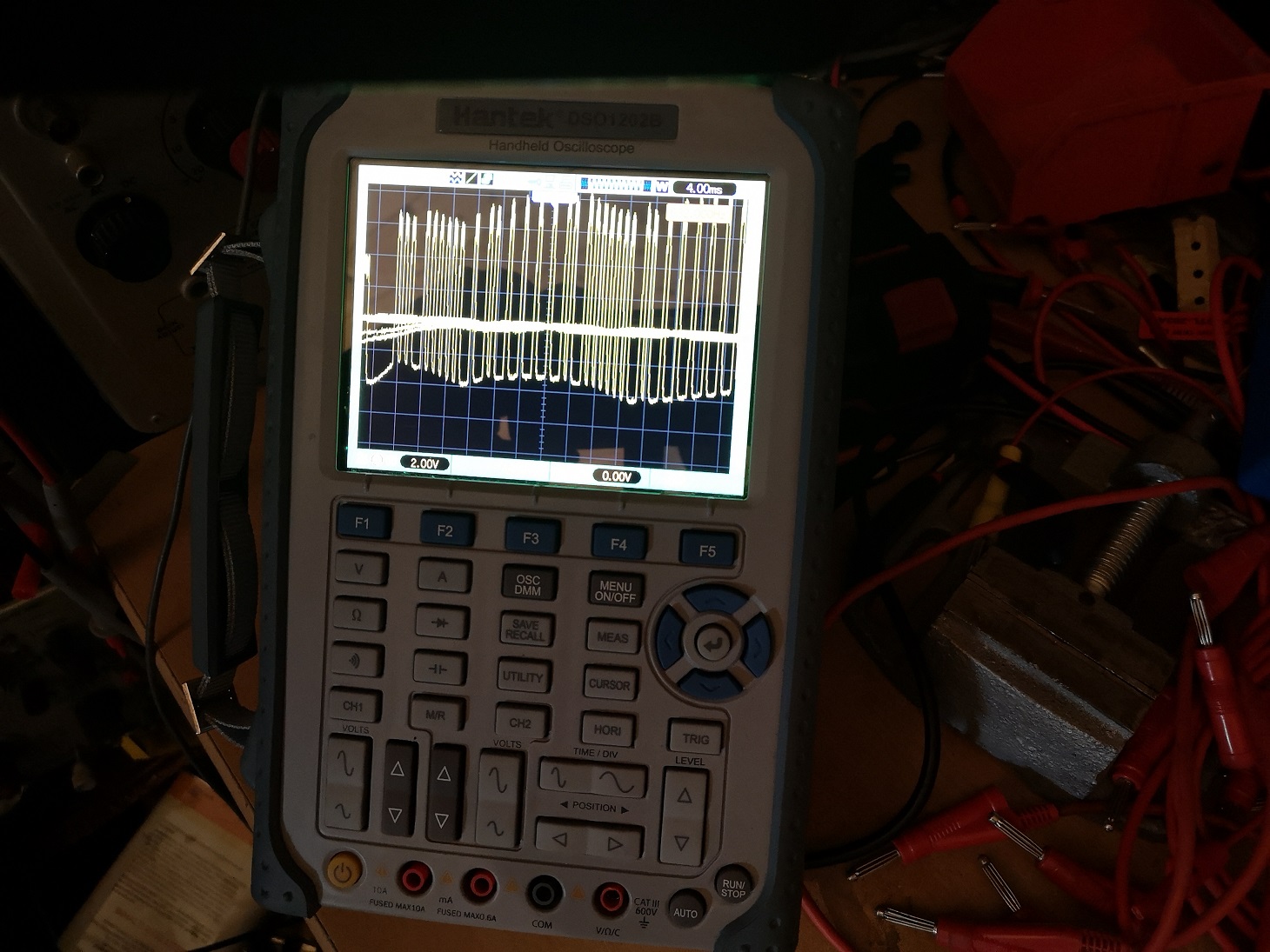

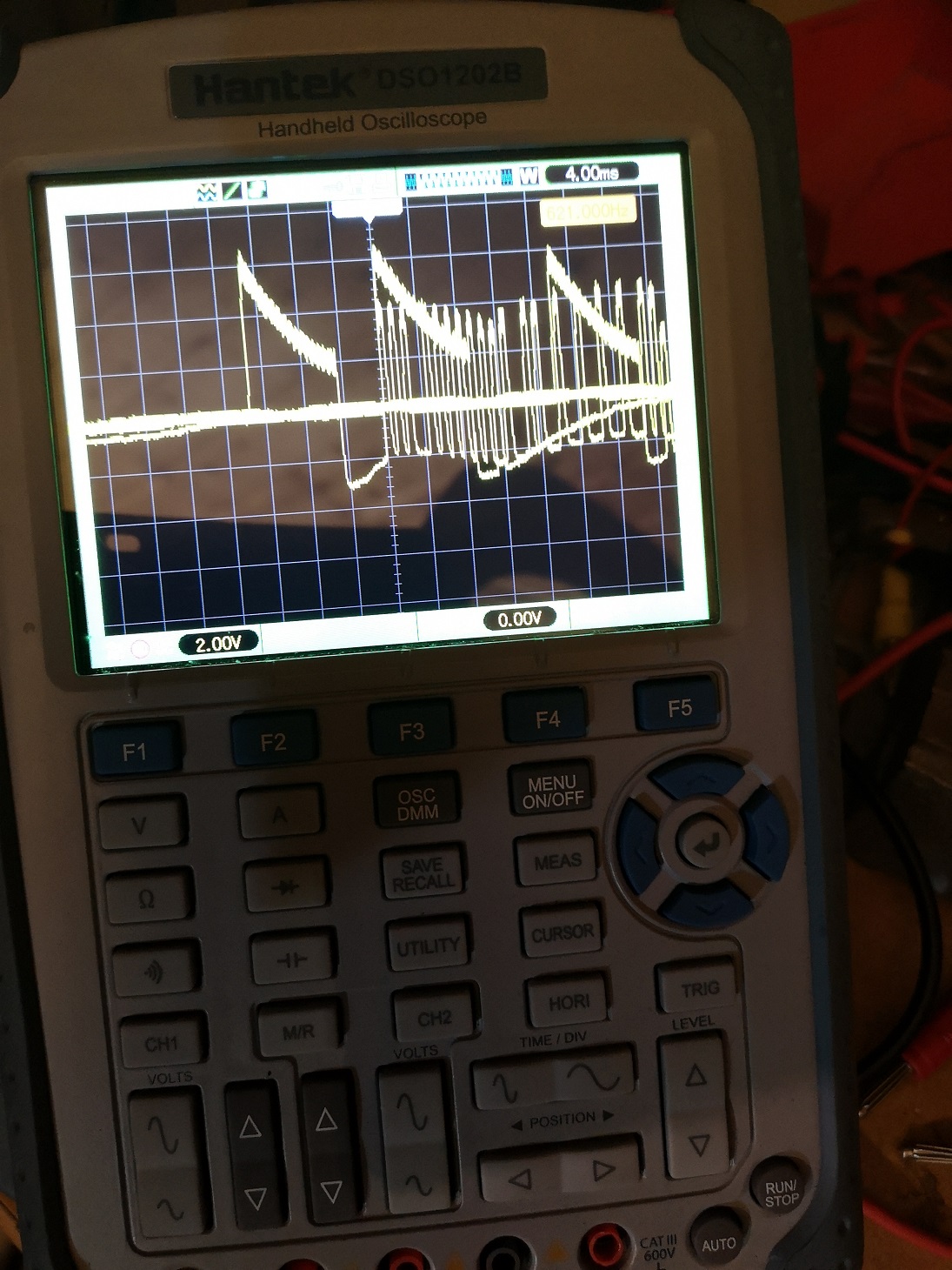

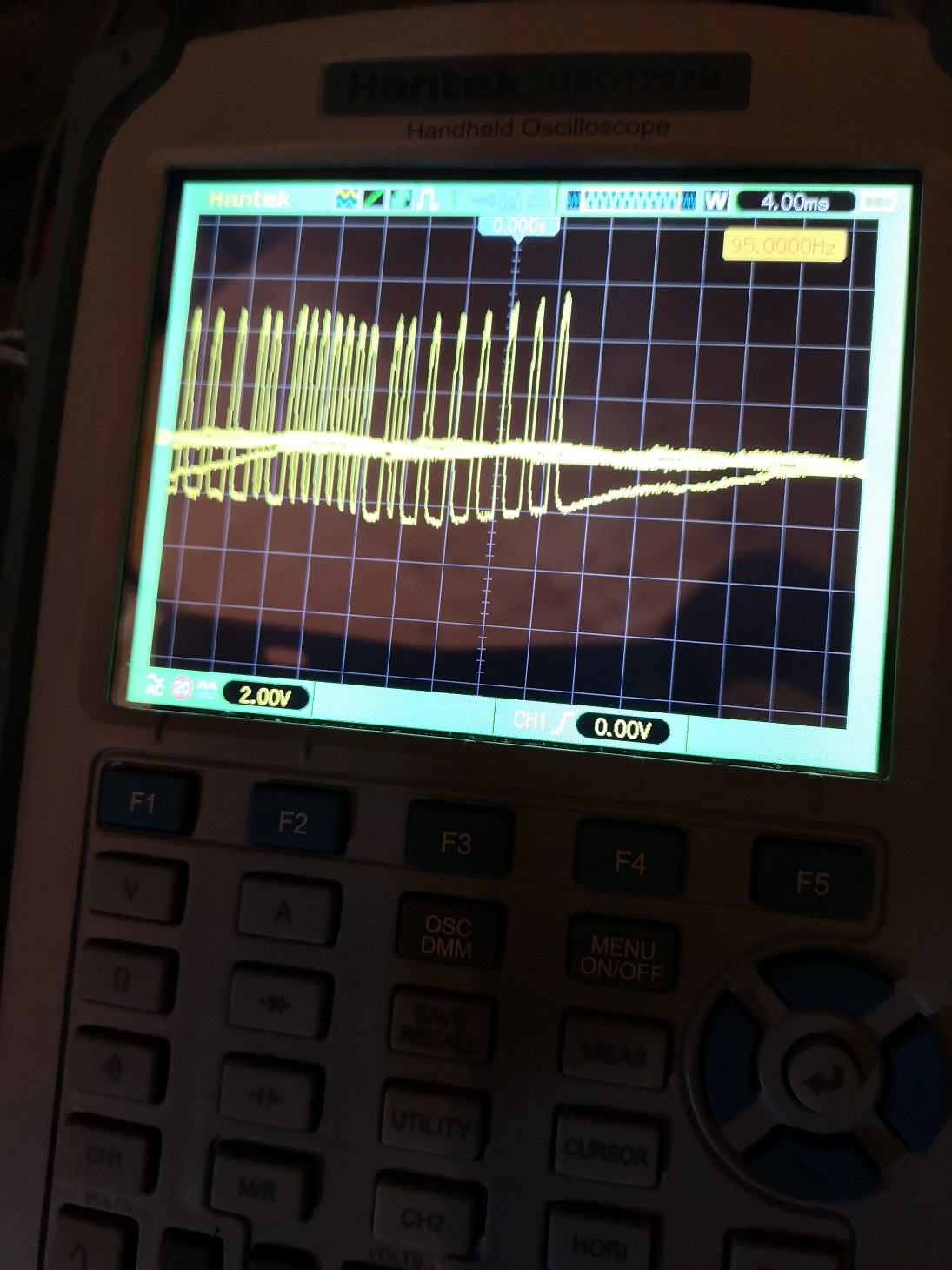

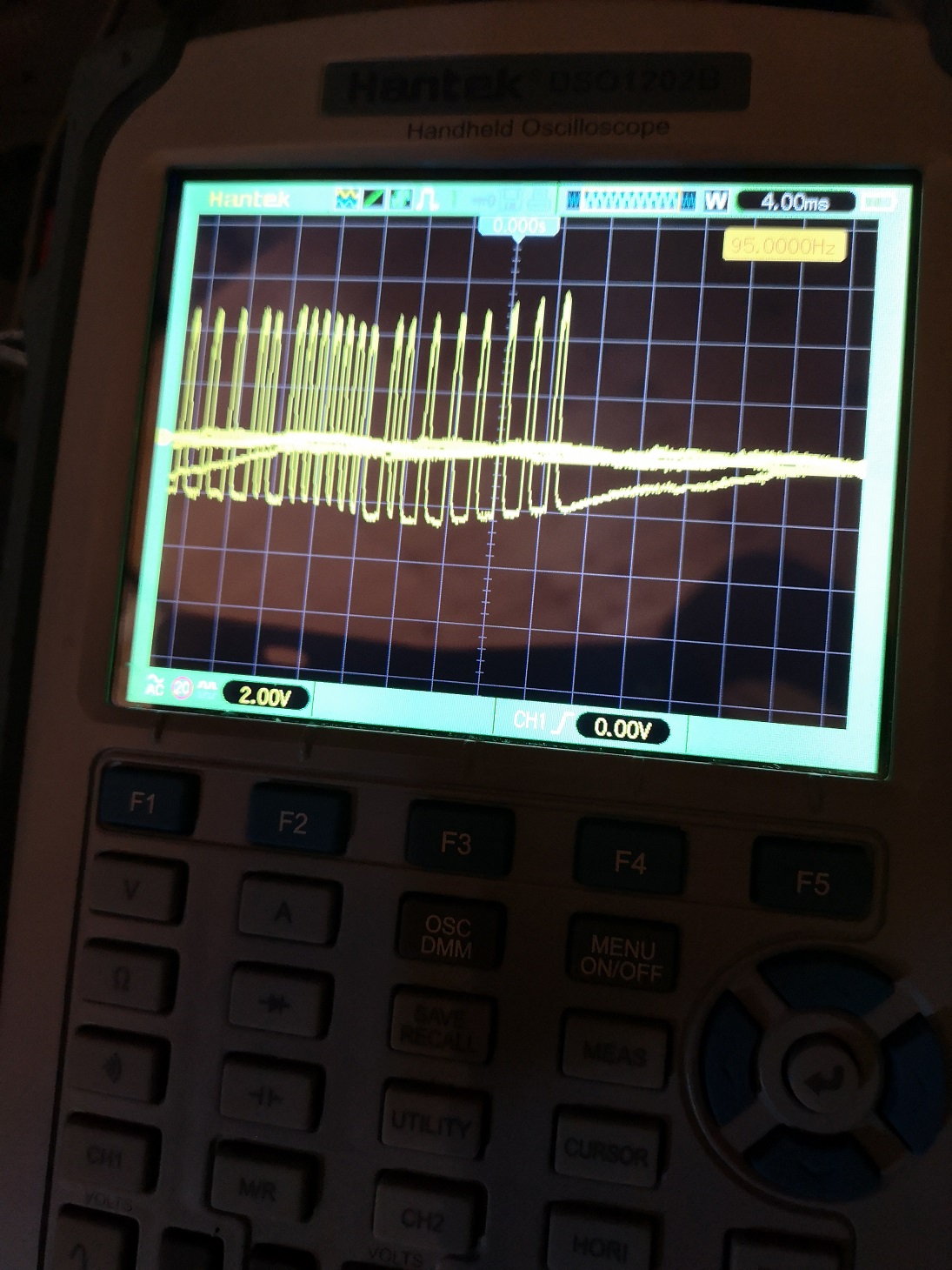

... mit der FB vom Fernseher, in 25cm Abstand. Zusammenfassend kann ich sagen alle drei haben ein ordentliches Signal verursacht. Vom Pegel her war die 90CG ziemlich laut. Um mit denen etwas aufzubauen bedarf es einer Abschirmung mit mesh
