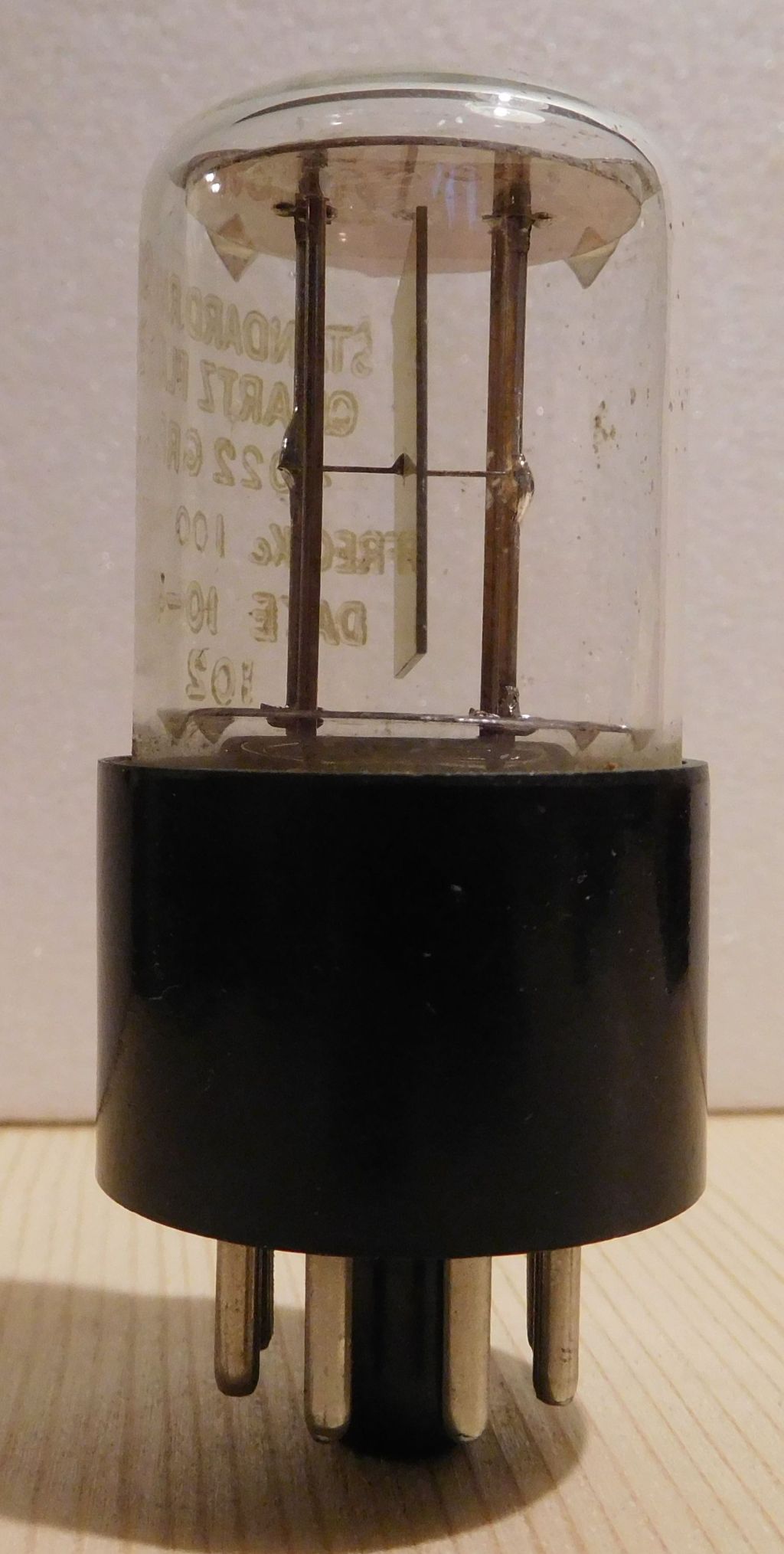

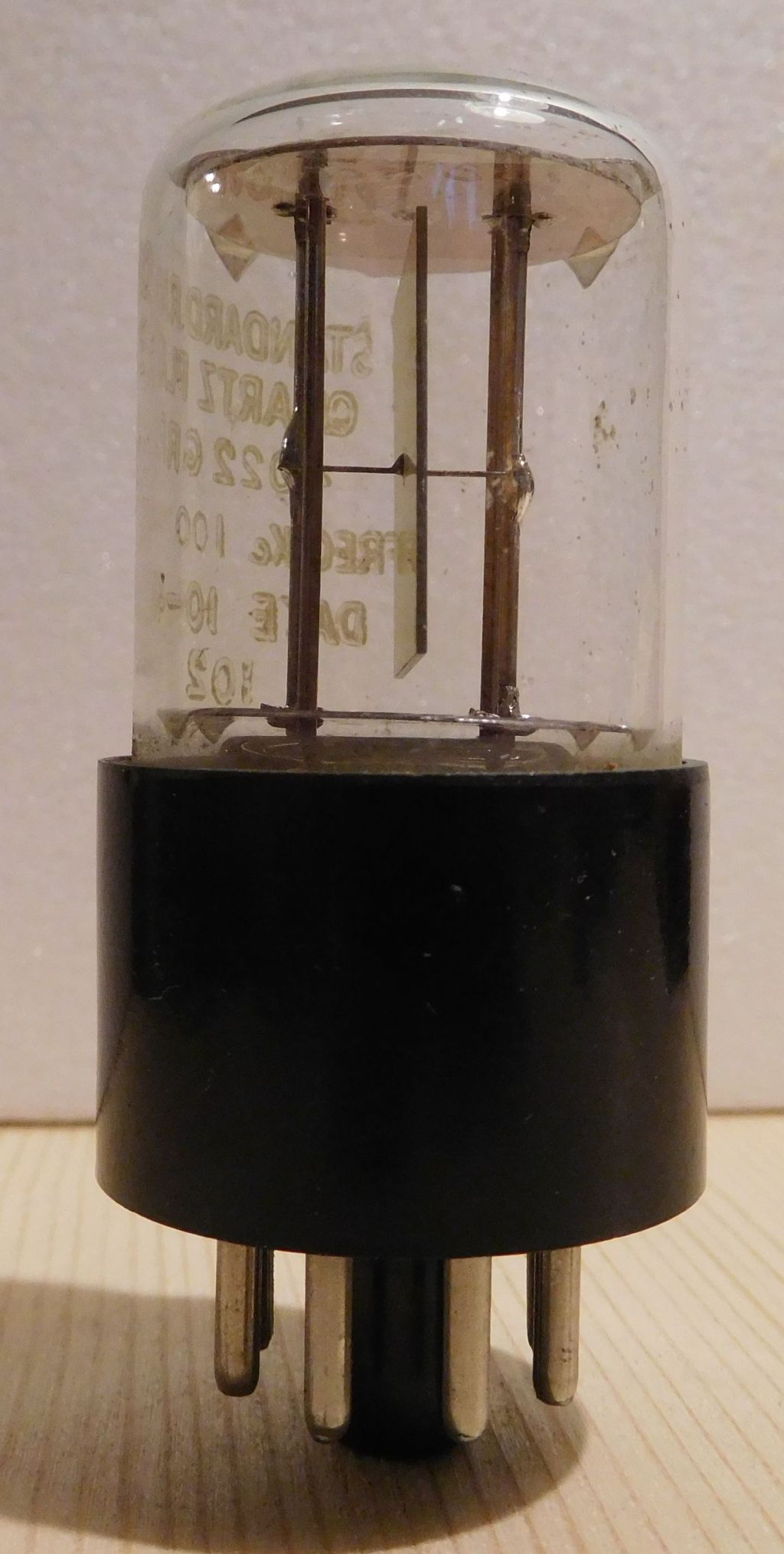

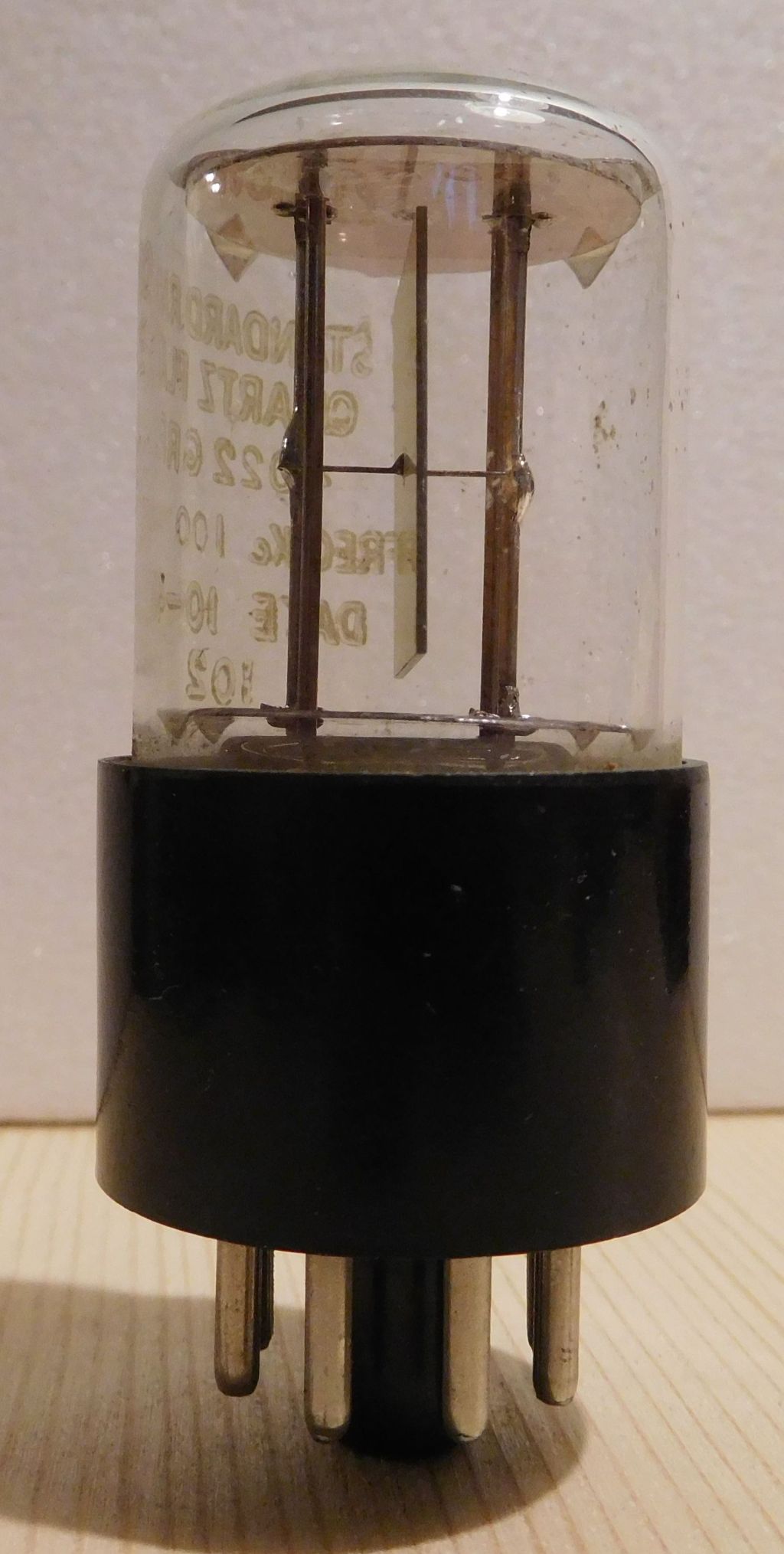

bin mal wieder dabei meine Röhren zu sortieren. Darunter befindet sich auch eine Quartz-Röhre. Es ist eine Standard Radio. Als Date wird 10-48 angegeben und die Type ist 102 wenn ich das richtig sehe. Leider finde ich über diese Röhre keine Informationen (technische Daten) im Internet. Soviel ich rausgefunden habe wurden diese Quartze für Testzwecke bei Sendern verwendet.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

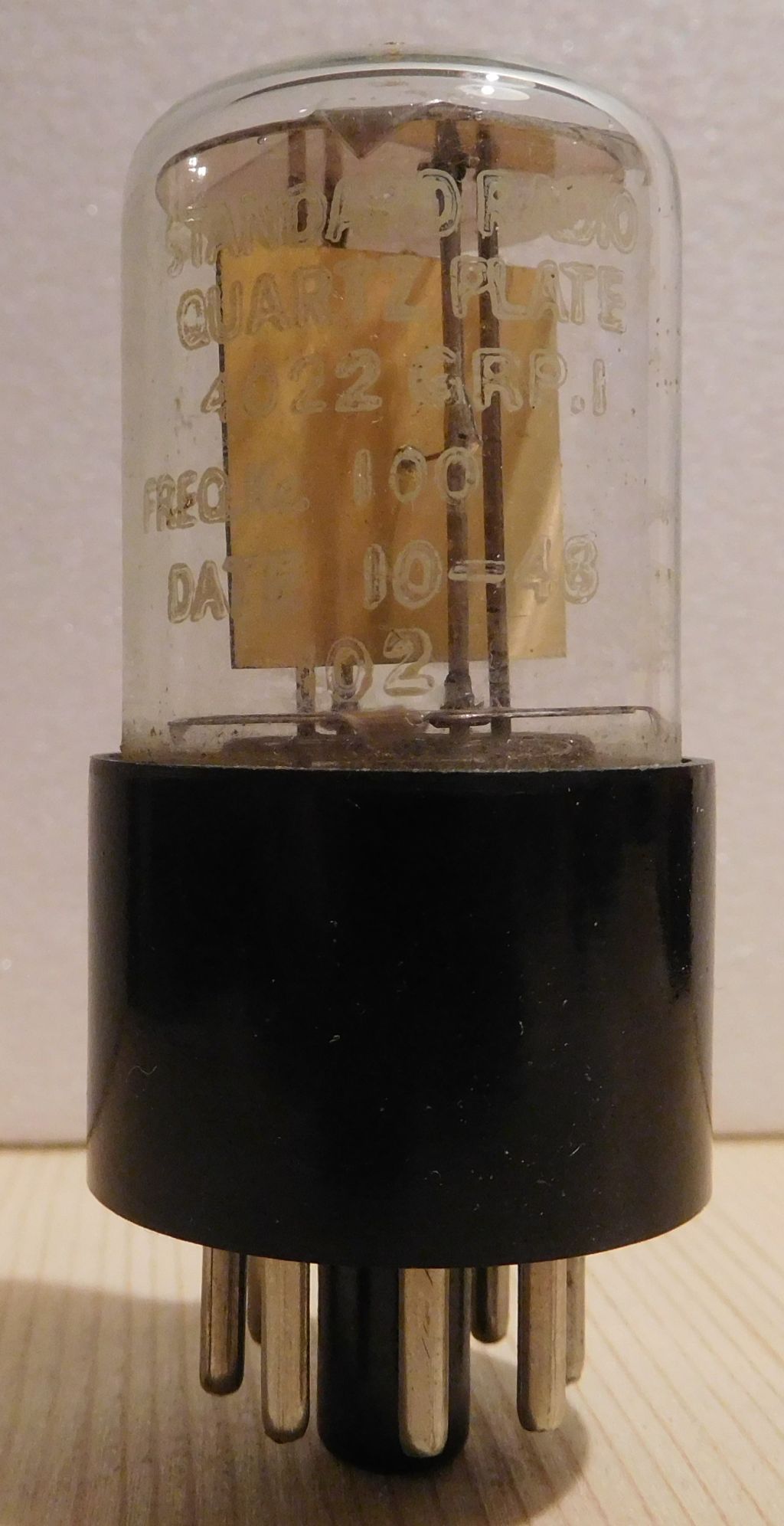

Ich denke die Type ist "4022 GRP.I" oder "GRP.1" und ein weiterer wichtiger Wert ist die angegebene Frequenz mit 100 kc also 100 kHz.
Warum Du der "102" eine solche Bedeutung zumisst erschliesst sich mir nicht. Das 102 ist vermutlich nur eine firmeninterne laufende Nummer oder eine andere kodierte Information.
Mit einem Datenblatt kann ich leider auch nicht aushelfen. Der Typ scheint rar zu sein...
Die Firma "Standard Radio" war meines Wissens eine schwedische Firma die in ITT aufgegangen ist.
NorbertWerner: Soviel ich rausgefunden habe wurden diese Quartze für Testzwecke bei Sendern verwendet.
Hallo Norbert,
es ist auch denkbar, dass der Quarz als Eichmarkengeber alle 100 kHz in Empfängern diente. So hat das auch Heathkit noch in den 1960'er in Amateurfunkempfängern und -transceivern gemacht.
@Chris Bei meiner Suche nach dieser Röhre bin ich auf eine Seite gekommen, wo eine Type 403 angegeben wurde, deshalb dachte ich, dass die unterste Angabe auf der Röhre die Type wäre. Muss mal schauen, ob ich noch fündig werde. Wenn nicht, dann kann ich ja auch (grob gesehen) die Parameter von anderen Röhren verwenden.
@Walter Die Verwendung als Eichmarkengeber kann ich mir gut vorstellen. Es wäre interessant, welche reproduzierbare Genauigkeit diese Quarze hatten. Ich meine hier die Genauigkeit von Quarz zu Quarz. Die Herstellung dürfte damals nicht leicht gewesen sein.
Es gibt ja recht viele Röhren mit Schwingquarz. Eine schöne Sammlung kann man hier --> www:tubecollection.de sehen. Über einen Link kommt man noch zu 'Leuchtquarzen' (was es so alles gab...).

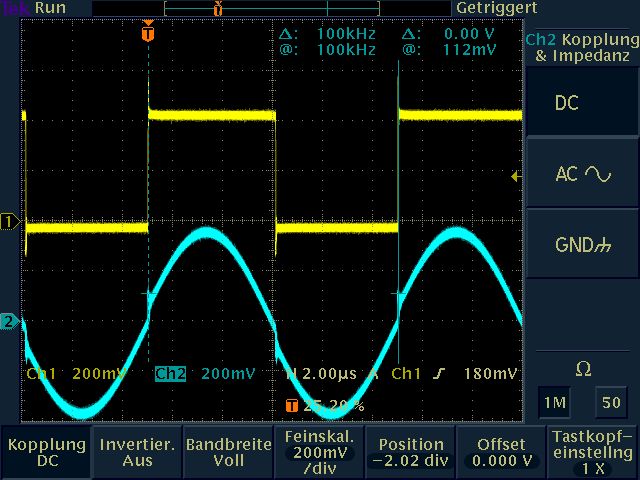

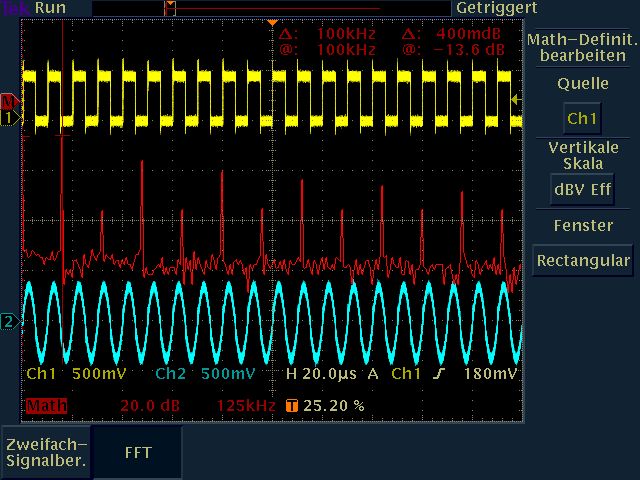

jetzt habe ich den Schwingquarz mal mit einem Frequenzgenerator getestet. Das Quarz hat eine Kapazität von ca. 36pF. Für den Test habe ich ihn über einen Kondensator (5pF) angesteuert. Wie man an den Bildern sehen kann, er schwingt noch auf 100kHz. Leider ist mein historischer Pulsgenerator (Application PG-905) für genaue Messungen nicht geeignet, weshalb ich die Bandbreite nicht genau bestimmen kann.

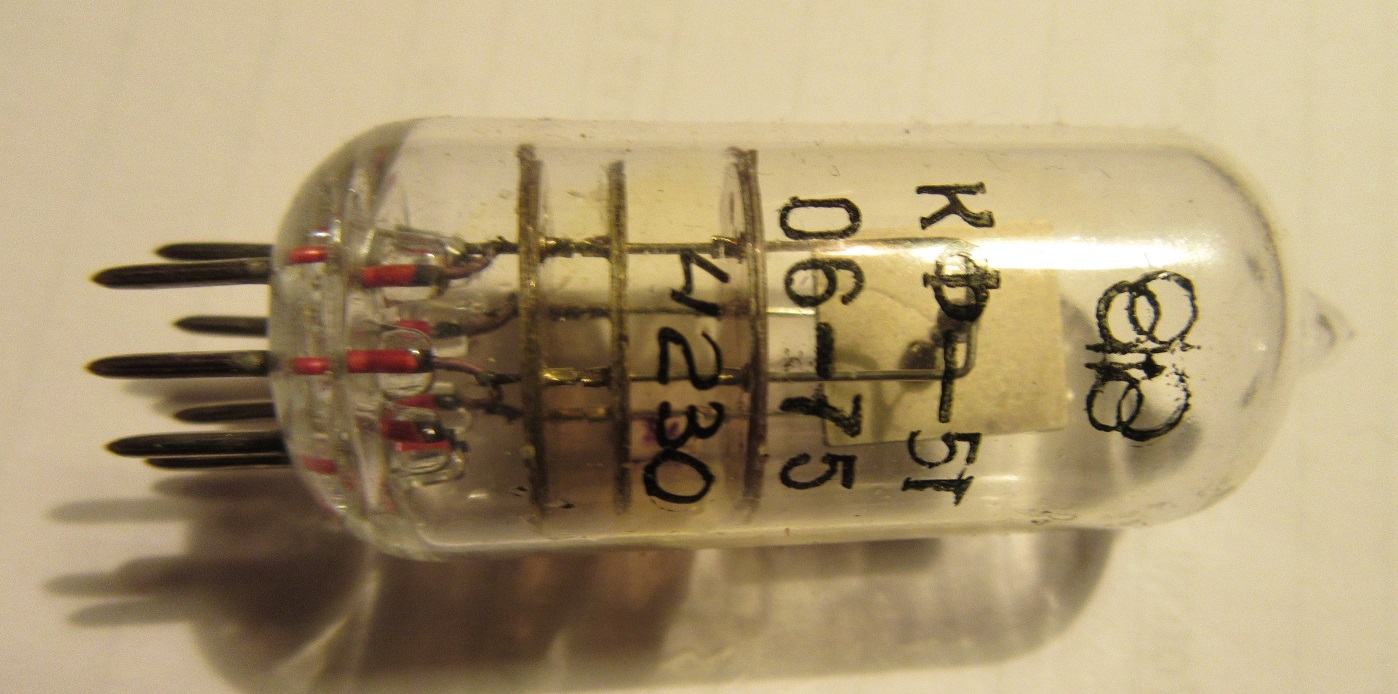

ich habe im Fundus einen russischen Quarz....aber der Aufdruck sagt mir nicht viel. Daher ist Noberts Versuch sehr interessant um ungefähr die Eigenschaften zu bestimmen. Könnt ihr mit dem Aufdruck etwas anfangen? 06-75 Monat Jahr und lfd. Nr 4230 ?

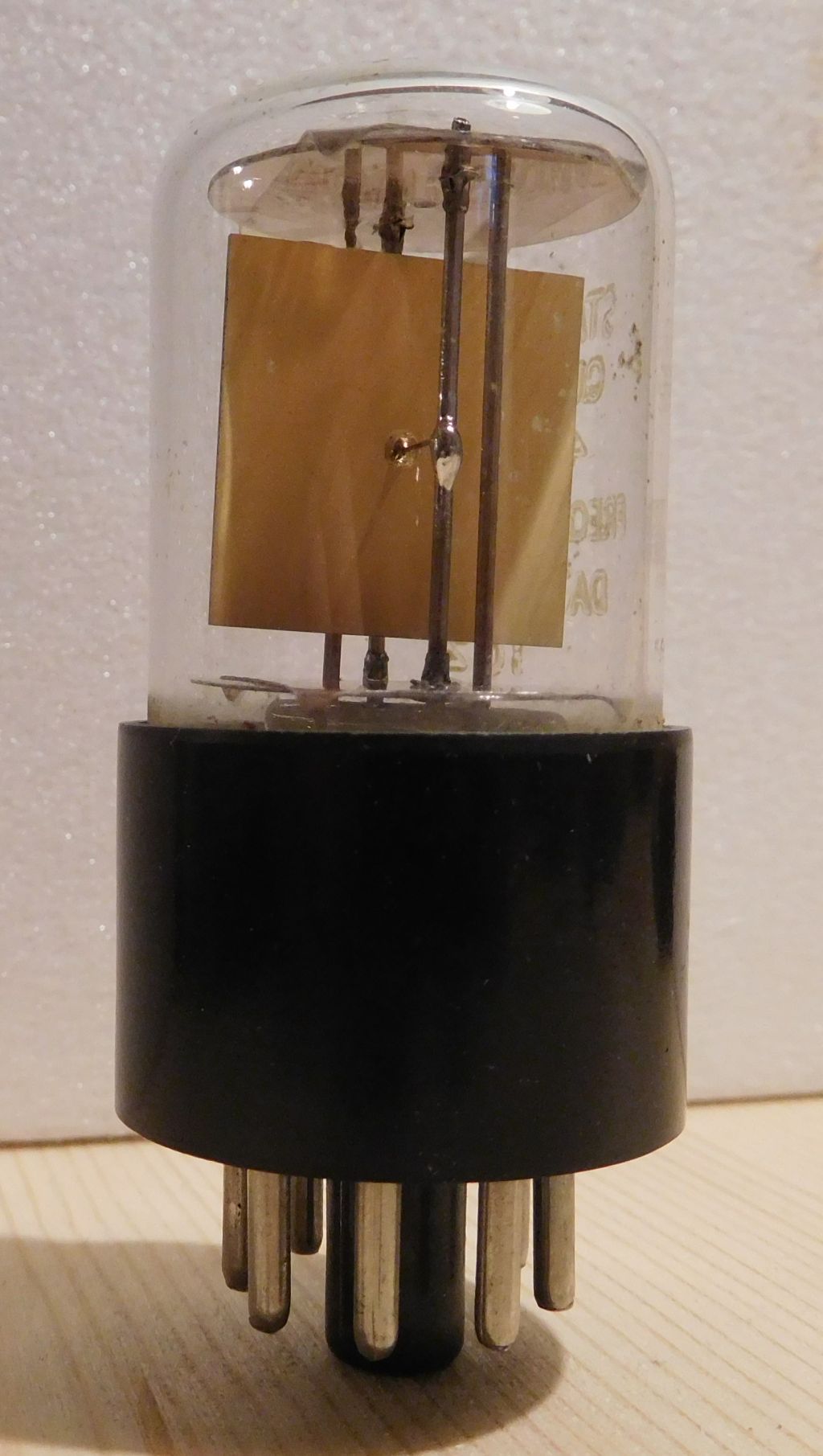

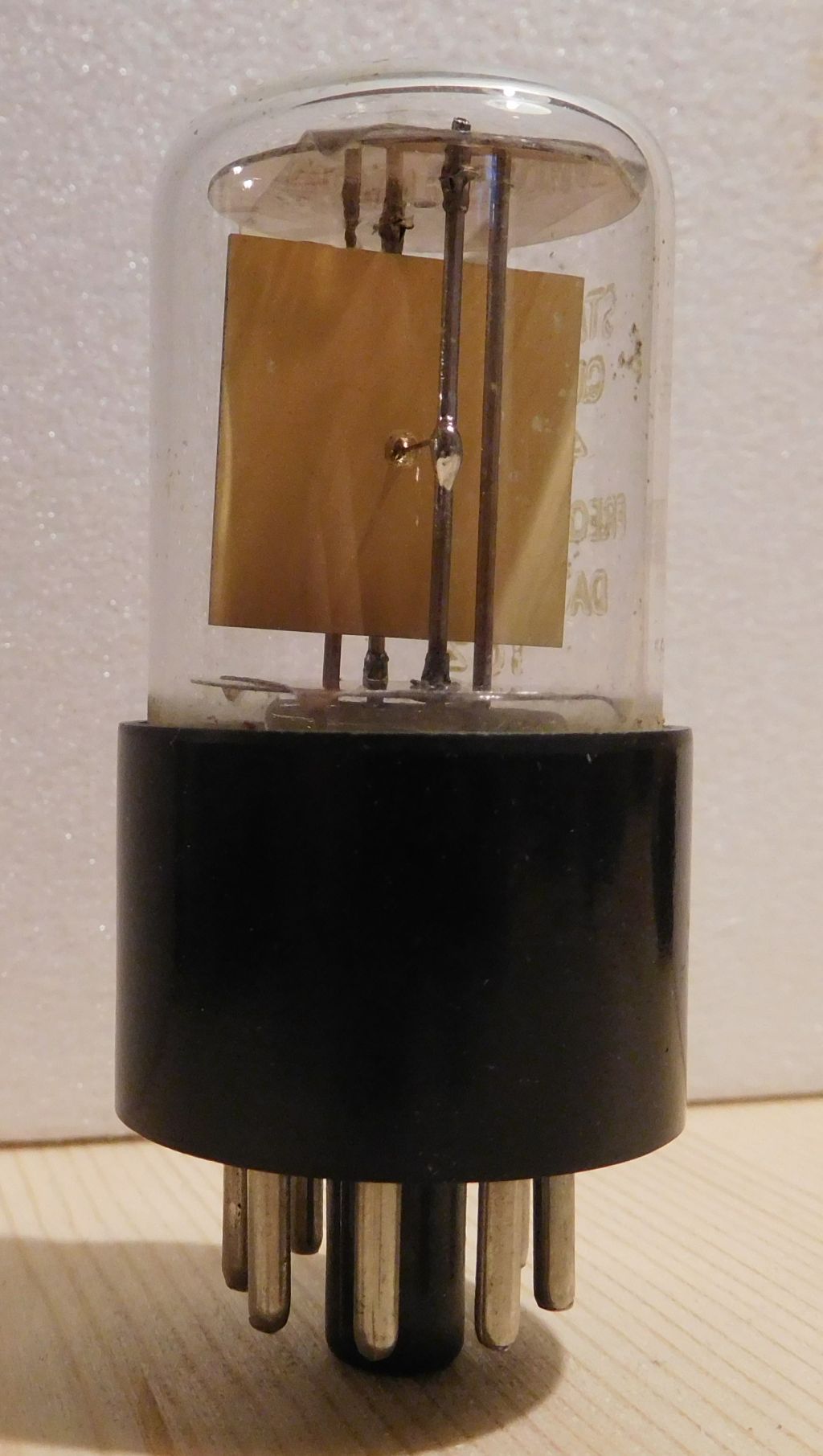

die BG9D-S sieht wirklich wie meine aus. Auch sieht man hier die für mich zuerst merkwürdig erscheinenden Kontaktierungen der Elektroden. In der Röhre sieht man ja vier vertikale Metallstäbe. An zwei dieser Stäbe ist das Quarz in der Mitte angeschlossen. Alle vier Stäbe sind ins Glas eingegossen und somit unten mechanisch stabil. Ich vermute mal, dass man durch die zwei Verbindungen (zwei verlötete Brücken) am oberen Ende eine höhere mechanische Stabilität erreichen wollte.
Deine Einschätzungen machen Sinn. Leider fehlt die Frequenzangabe, aber das kann man ja ausmessen. Ich habe mal einige Seiten abgeklappert, aber Deine Röhre konnte ich leider auch nicht finden. Wenn ich das richtig lese, dann müsste der Name der Röhre Kf-5g sein.
