Hallo lieber Wolfgang, nach dem Einschalten des EKV 11,pumpt er in der NF,läßt sich zwar laut und leise stellen,HF ist auch okay,aber das Pumpen bleibt.
Schaltpläne liegen vor,alle Kabel zum Anschluß der Bauelemente/Platinen zur Reparatur außerhalb dem Gehäuse liegen mir vor!
Nehme an das es ein C ist das diesen Pumpeffekt verursacht,weißt Du etwas näheres???
Denn ich will nicht alle Platinen umsonst untersuchen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Wenn Du das Pumpen auch bei völlig heruntergeregelten Lautstärkeregler hast, würde ich beim Netzteil (Elkos) ansetzen. Wie bewegst Du die Kiste mit ihren 52 kg?

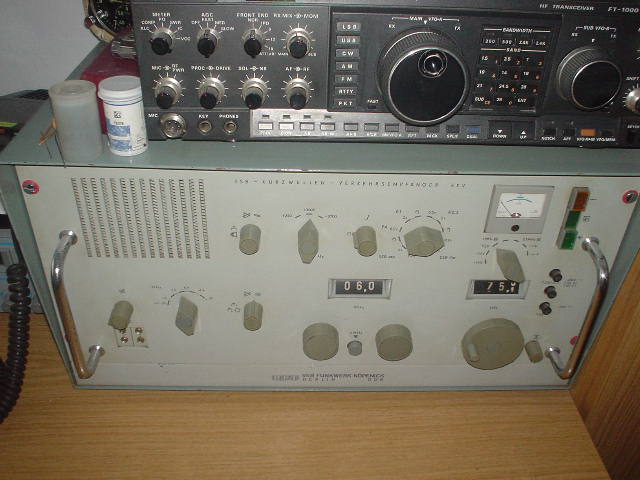

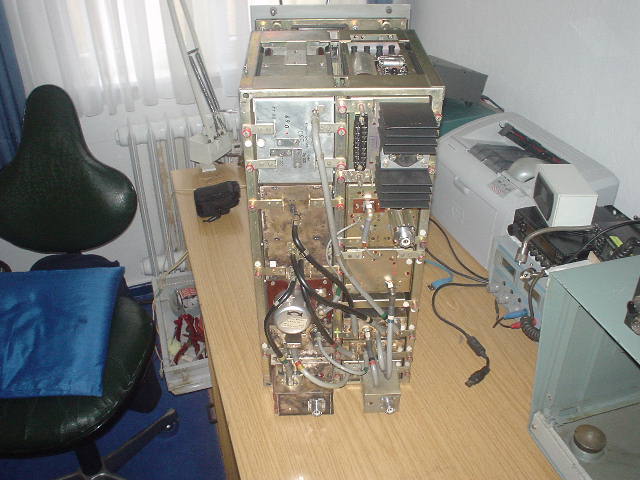

Ja Wolfgang, gaz einfach,4 Schrauben lösen und das Chassis nach vorne rausziehen!
Ja,bei zugeregelter NF ist Ruhe,also die Elkos im Netzteil dürften es scheinbar nicht sein. Werde mir mal in den nächsten Tagen die Schaltplankladde mal eingehend ansehen!!!
Es kommt Als Ursache eine Verkopplung zwischen NF und HF in Frage. Also auf jeden Fall die Entkopplungselkos in der Stromversorgung kontrollieren oder mit einem intakten Elko brücken. Etwa 35 Jahre sind ja ein stolzes Alter, wenn Du an spätere Produkte denkst. Viel Erfolg bei der Fehlersuche und ein glückliches Händchen.
Guten Tag lieber Wolfgang, hab mich mal heute darangemacht und mal den 2200 Elko gegen enenander probehalber ausgetauscht es ändert sich aber nichts das NF-Signal pumpt weiter.
Angeschmierte links raus,beim Messen der Betriebsspannungen (14 Volt) bin ich abgerutsch mit dem Krokodilmaul und nun sind 2 Dioden im Eimer die ich gegen normale Hochspannungs dioden ausgetauscht habe,spielt zwar aber die Spannungen sind zu hoch.
Meine Frage SZ600 sind das ggf. Zehnerdioden,und welcher äquivalente Ersatztyp gibt es dafür.In meinen Diodenlisten habe ich keine SZ600 gefunden!!!
Die Baureihe SZ600 ist eine Z- Diode. Dahinter steht noch eine zweite Zahl, zum Beispiel 12. Diese gibt Dir die Zenerspannung an. Erst mit dieser zweiten Angabe kannst Du den Ersatztyp festlegen. Die Verlustleistung mit Kühlblech ist mit 8 Watt angegeben. Habe ich Dich nicht gewarnt, wer abrutscht---.
Dann brauchst Du eine Zenerdiode mit einer Zenerspannung von 5,1 Volt. Für die SZ600/075 läßt sich eine beliebige Z- Diode einsetzen, weil diese in Flußrichtung betrieben wird. Die Höhe der Spannung in Sperrrichtung spielt dabei keine Rolle. Solche Dioden wurden aus Bauelementen herausgesucht, die in Sperrrichtung außerhalb des Typenschlüssels lagen. Sitzen Deine Dioden auf einem Kühlblech oder sind sie frei eingelötet?
Lieber Wolfgang, um Deine Frage zu beantworten,sie sind frei eingesetzt!Da sie ziemlich groß und mit Schraubgewinde versehen sind habe ich keine andere Z-Diode eingesetzt,denn Leistungsdioden habe ich nicht die müßte ich erst besorgen!Dafür habe ich aber Z-Dioden von 1-100Volt und von jeder 10 Stück,nur ich wollte wegen der evtl. abzuführenden Leistung zunächst keine von beiden ersetzen um sie nicht auch noch in den Eimer zu schmeißen.
