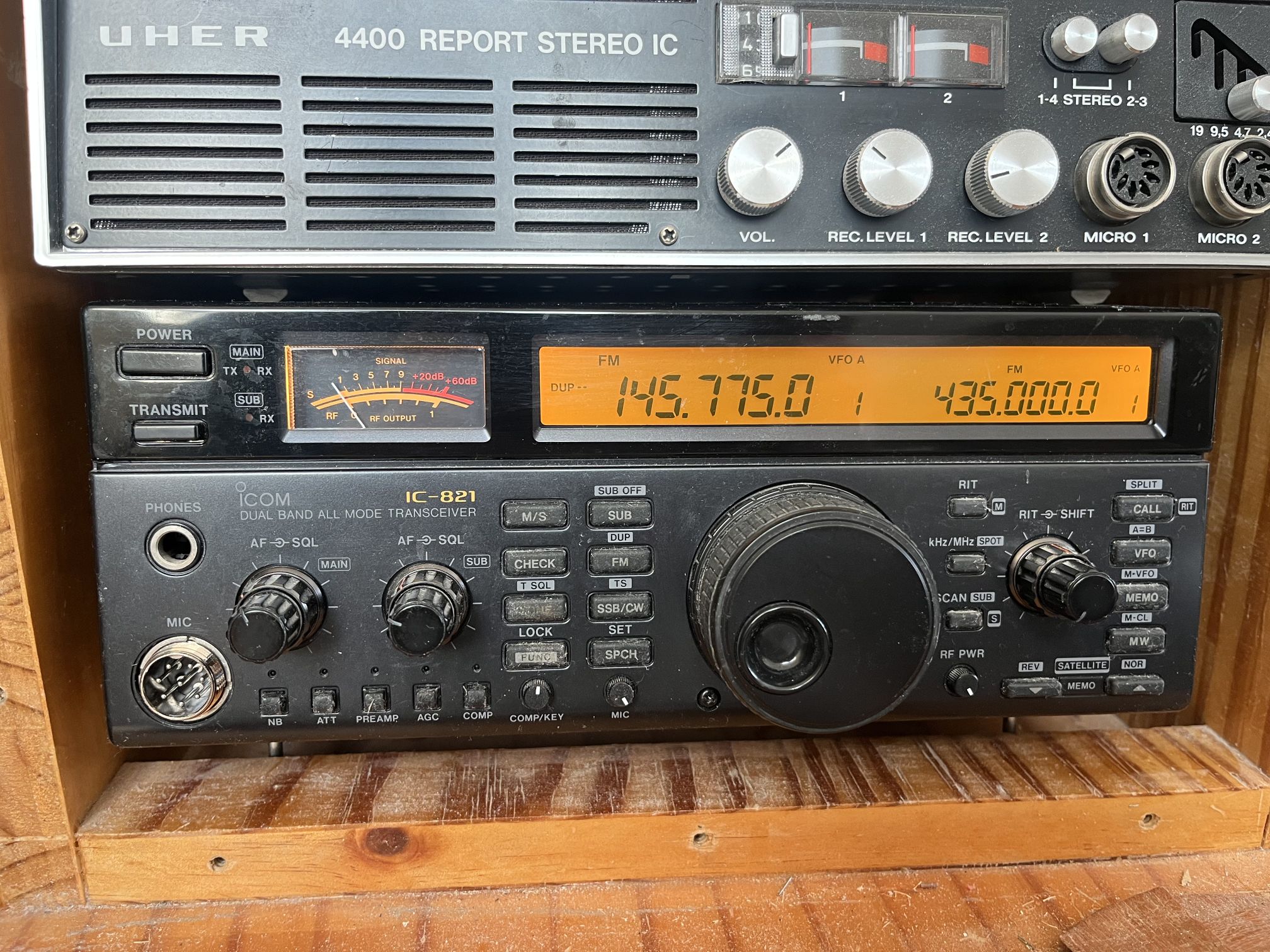

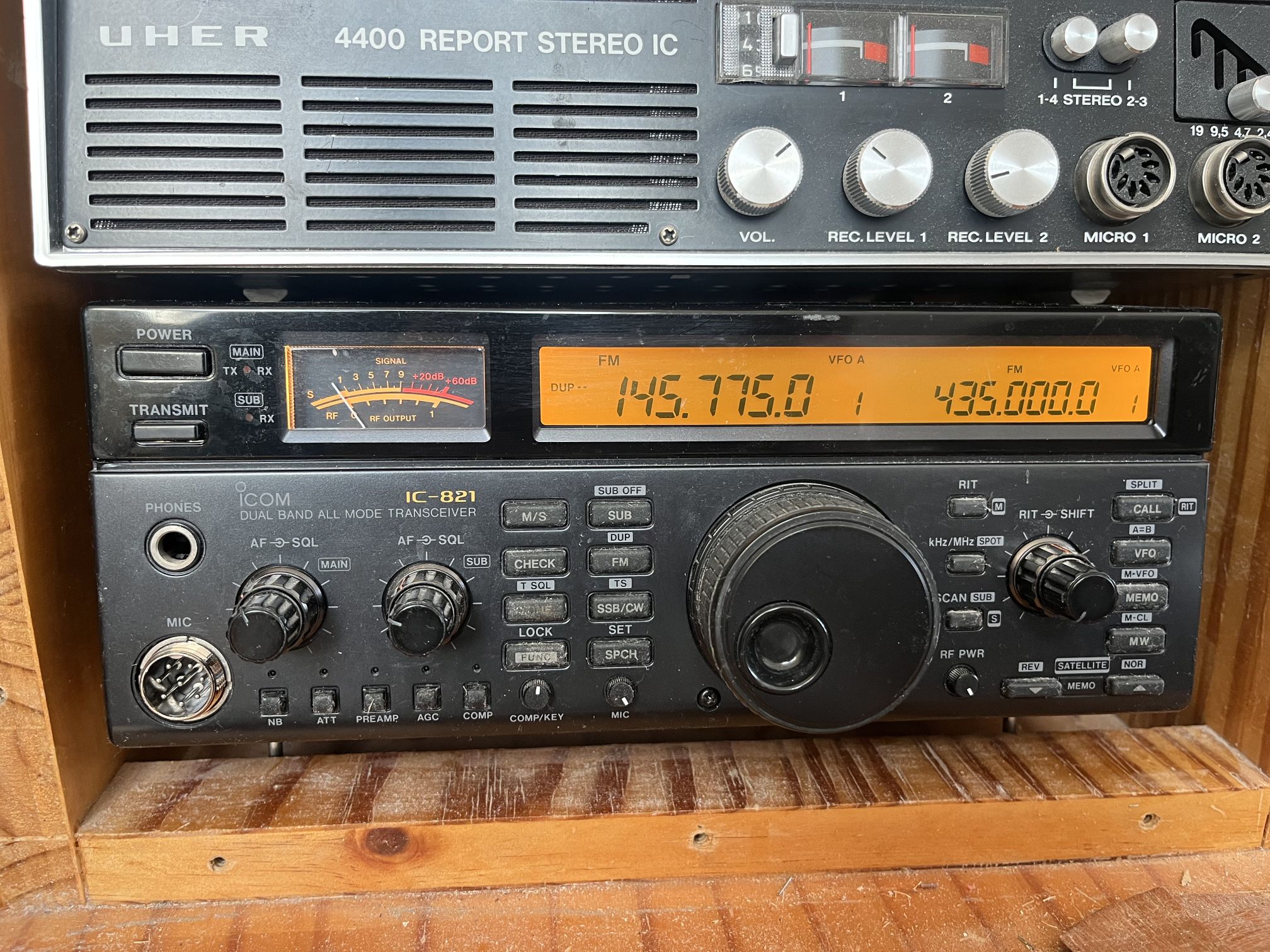

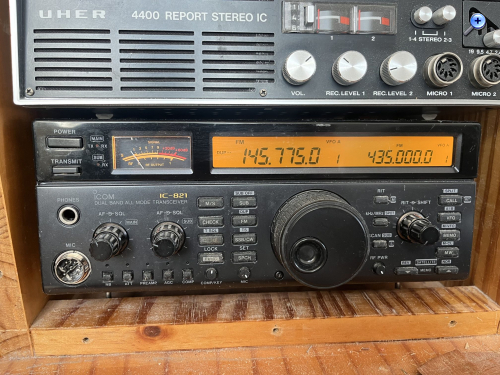

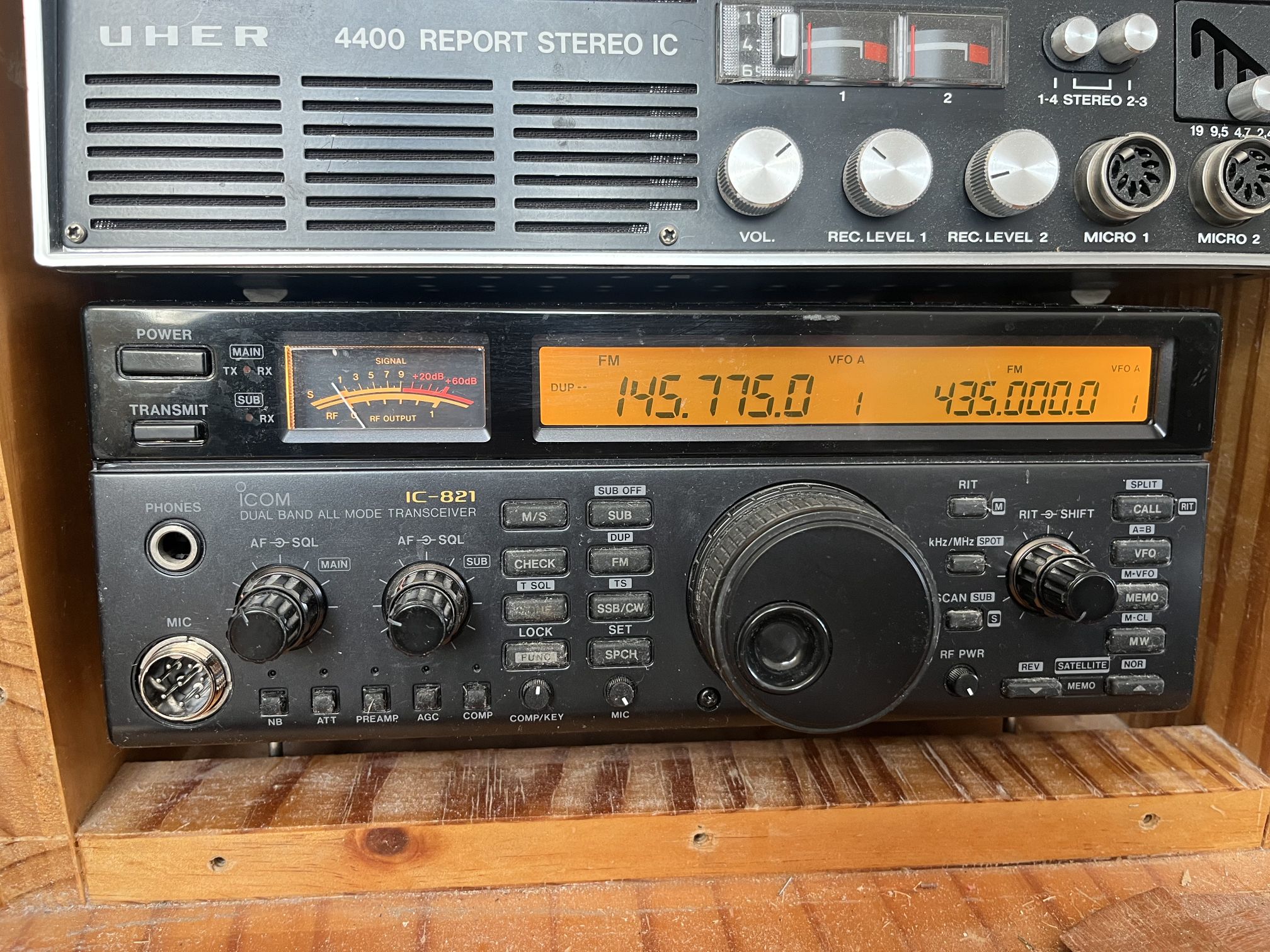

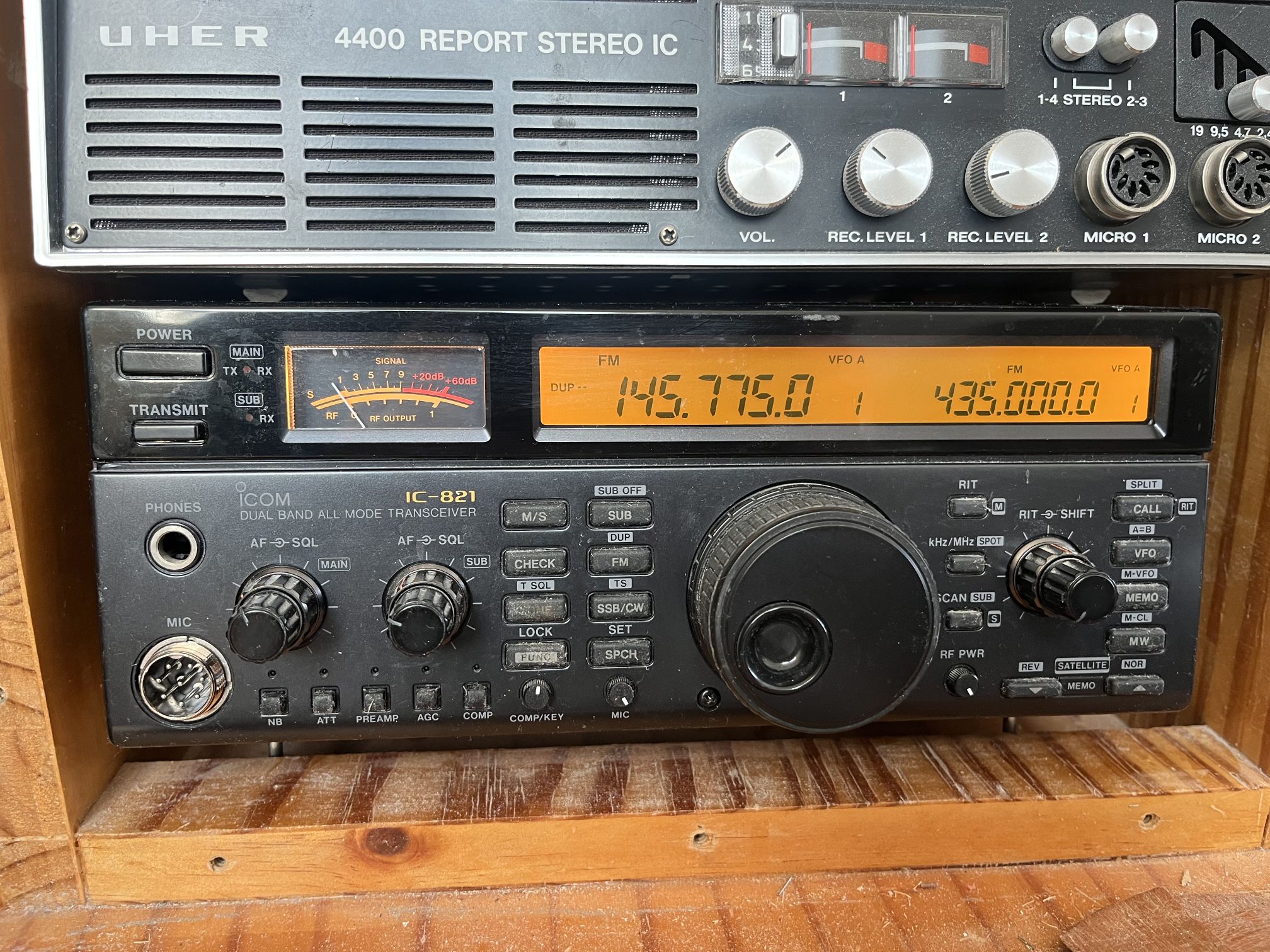

Ausfall des Icom Transceivers IC-821H aus dem Jahr 1996
Hallo zusammen,
nachdem ich letzte Woche das Gerät nach recht langer Zeit eingeschaltet habe, zeigte es folgenden Defekt:
Keine Audio, blinkende LEDs, die normalerweise Sende- und Empfangszustände der beiden Transceiverteile (Dualband 2m/70cm) anzeigen. Nach einem halben Tag Dauerbetrieb erholte sich das Gerät wieder und funktionierte vorübergehend. Am nächsten Tag war aber noch mehr defekt. Beispielsweise sendete das Gerät in SSB-Einstellung in FM, während die Empfängeraudio wieder nicht hörbar war.

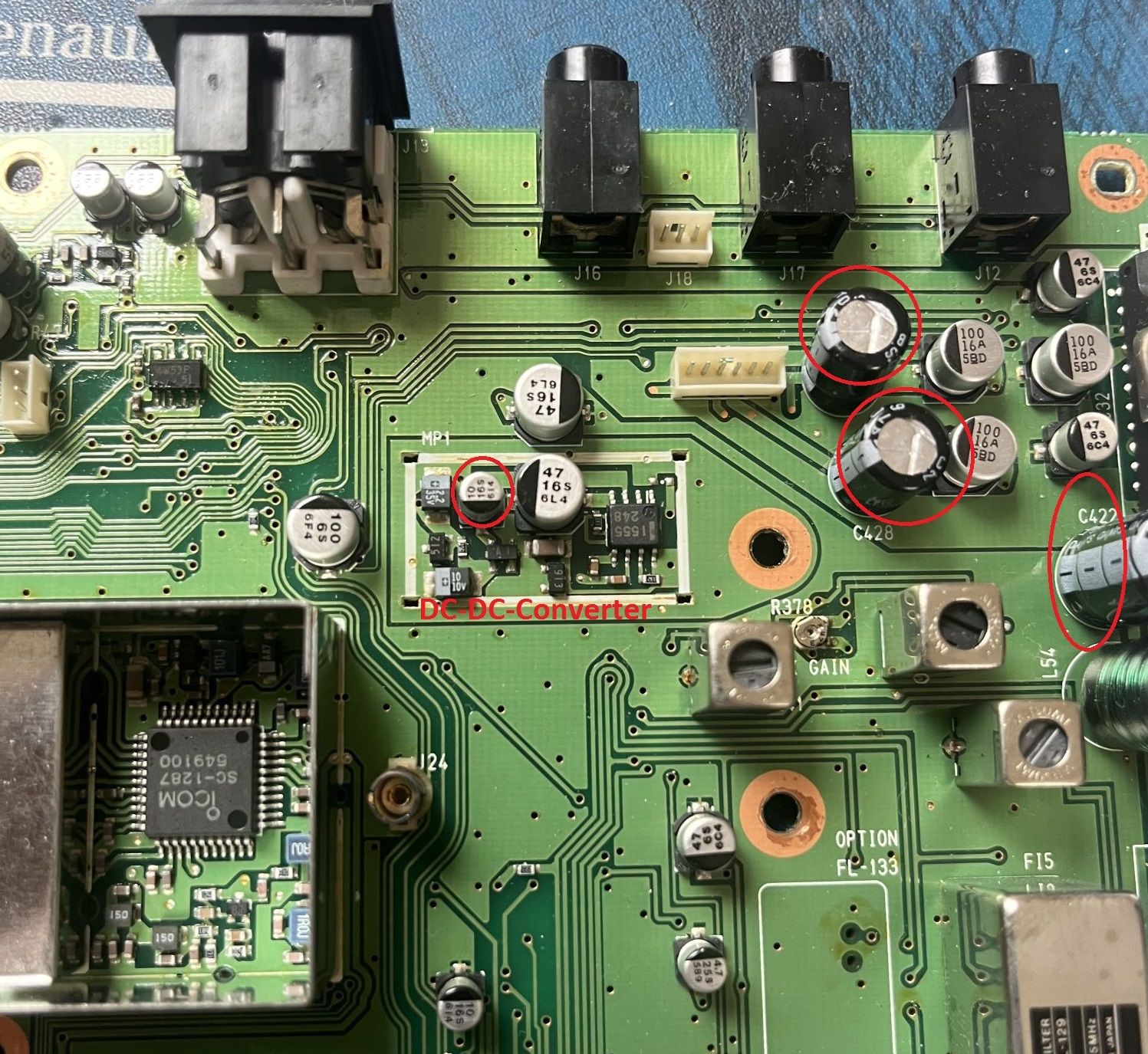

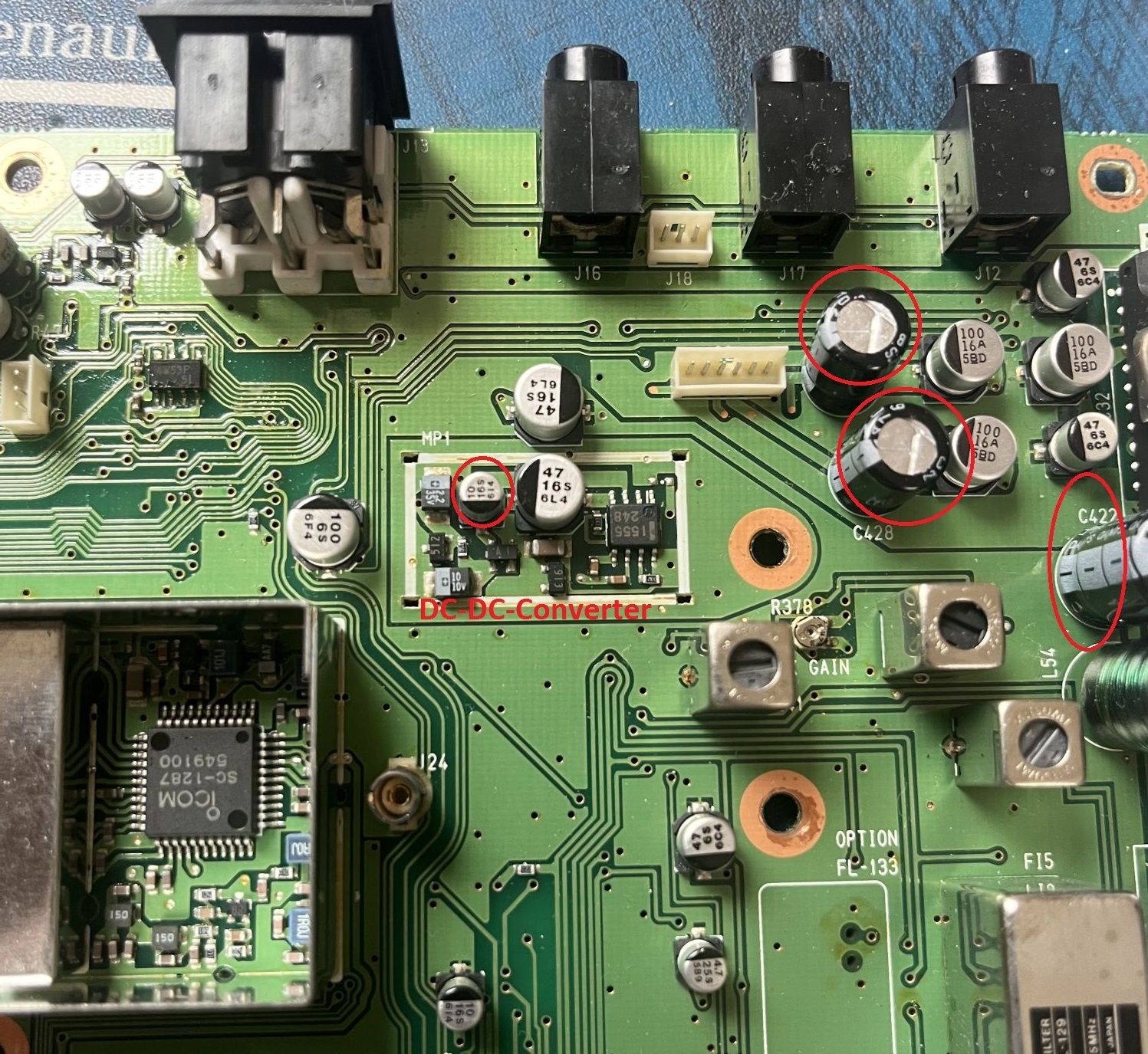

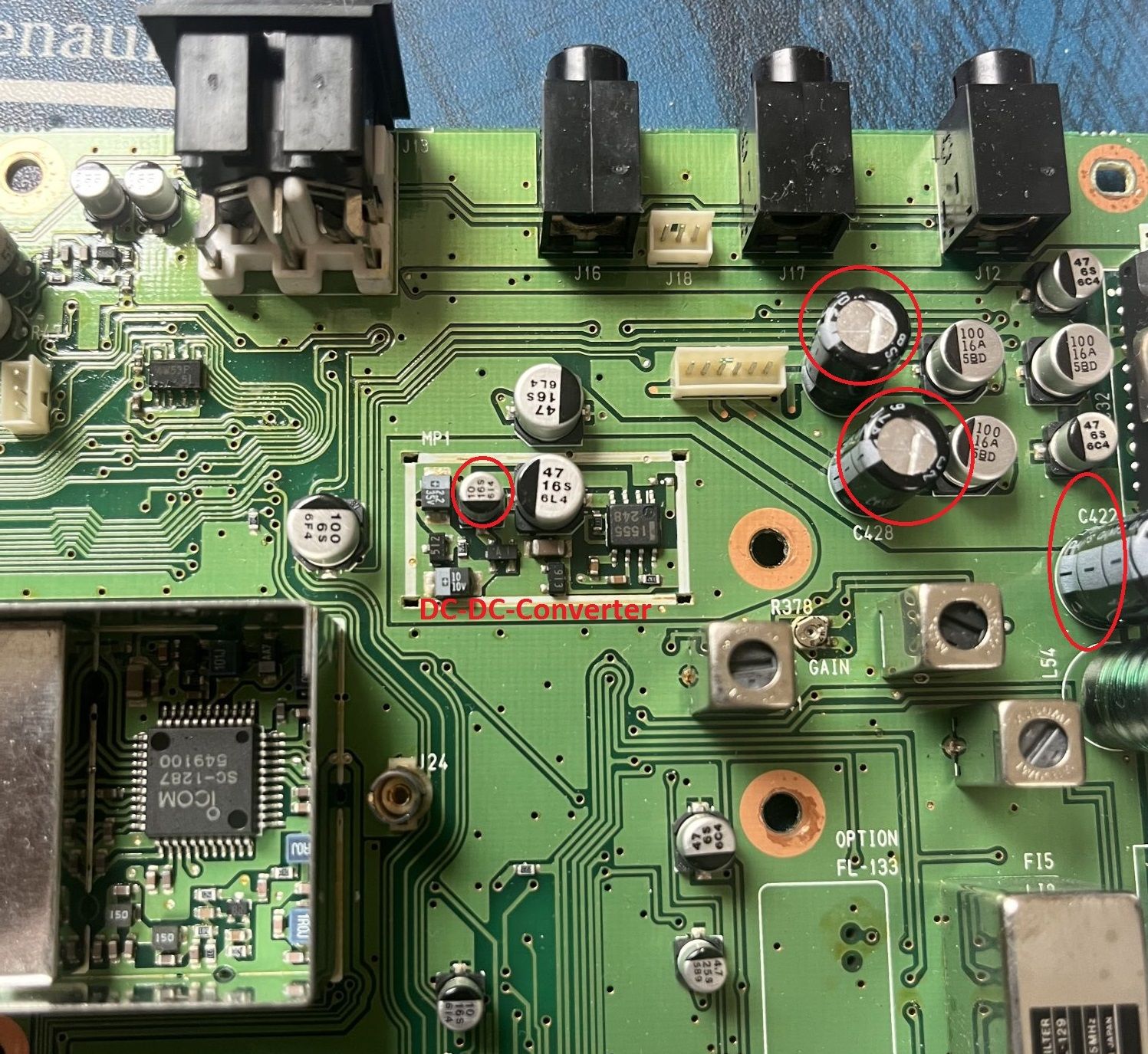

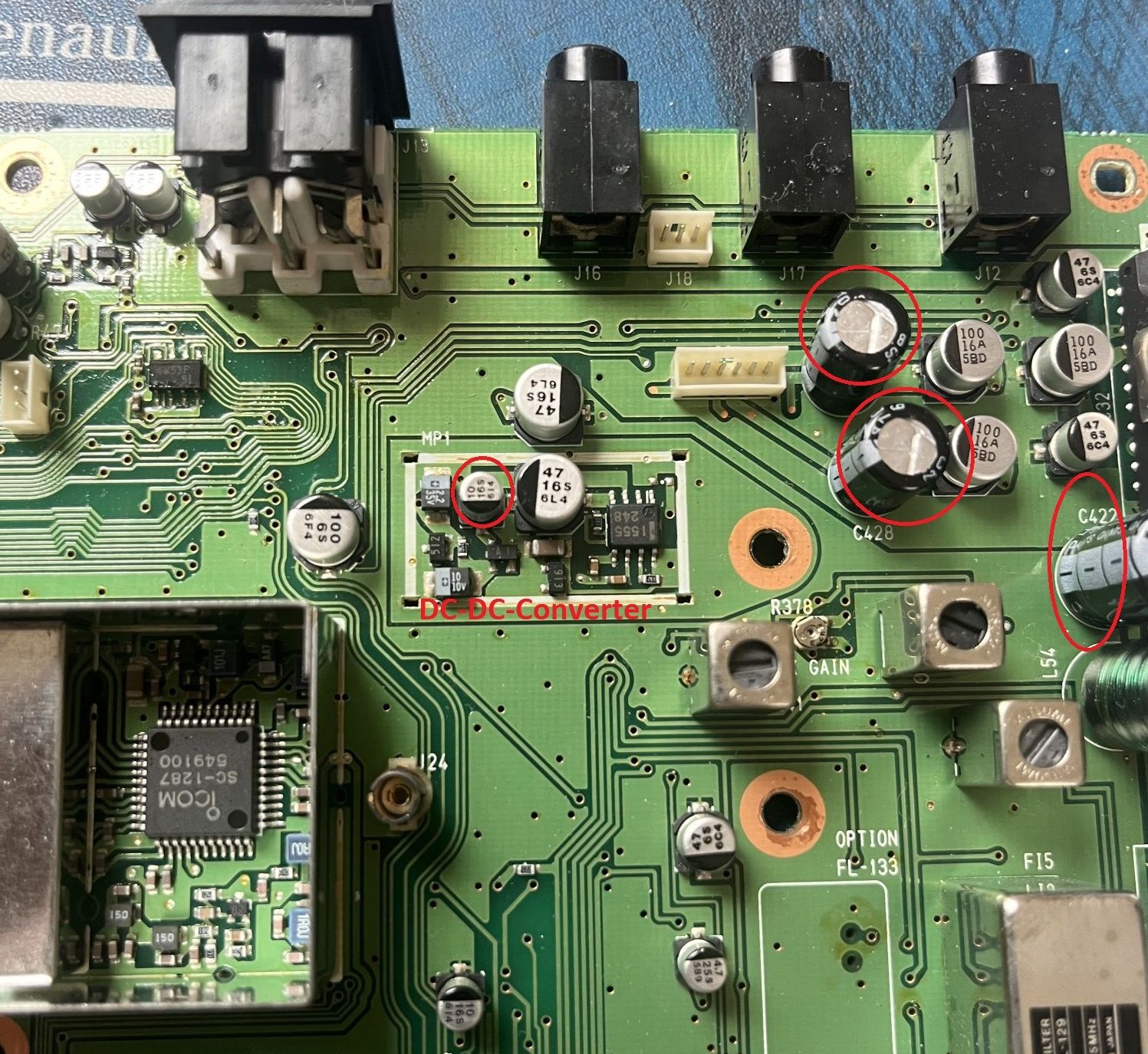

Daraufhin schilderte ich der chinesischen KI "Deep Seek" das Problem, die das Problem löste und einen Austausch des Elkos C358 (10µF/16V) auf dem Main-Board vorschlug. Der Kondensator ist Teil eines DC-DC-Wandlers, der eine Negativspannung erzeugen soll. Dummerweise muss man die Platine ganz ausbauen, um das Abschirmgehäuse auslöten zu können. Wenn die Platine schon mal auf dem Werktisch liegt, ist es empfehlenswert, gleich die beiden 470µF und den 1000µF Elko zu tauschen.
!!!
