es beschleicht mich das Gefühl, dass die mittlere Röhre (zwischen den zwei längs und quer liegenden Bandfiltern) eine ECF80sein müsste - kann das sein?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
na prima, daß der Microhet funzt! Freut mich - bst dx damit! Mal schauen, wann, wo und ob ich auch einen erhaschen kann Ist schon ein schnuckeliger RX. Sag´ mal: Wie frequenzstabil ist er bei SSB und hat Fading darauf einen Einfluß?
der Mikrohet ist in meiner gesamten Sammlung unbedingt eines meiner wirklichen Lieblingsgeräte: Klein und (für damals) durchaus leistungsstark. Auch heute läßt sich das Empfängerchen nicht "die Butter vom Brot nehmen". Der Empfänger ist hellwach!
Hallo alle! Jetzt habe ich ein echtes Problem! Ich bemerkte den 1K Carbon-Widerstand gehen von der 250v B+ bis zur Kreuzung von einem 20K und 30K (zwischen ECF80 im oberen rechten Teil des Schaltplans) und die IF-können nur auf der linken Seite des Kristalls 6mc brannte in zwei! Ich fürchte, setzen, dass die Platte Spannung - für den rechten Abschnitt der diesen Schlauch - durch die IF-Dose. Glaubst du, die gebraten haben könnte (eröffnet die Wicklungen), IF-können? Kennen Sie irgendwelche Radio-Experten, dass ich diese Funkempfänger zur Reparatur in den USA senden kann?
yes - I think too, it would be better when we write in Frank's native language. Computer translations sometimes appear a little bit funny or confusing (Ex.: "Platte Spannung" - this means (anode) plate-voltage, I think, and "Schlauch" = tube...)
Sorry! Yes I was using a computer translator because I was unsure if English spoken here! OK, on further examination of my Mikrohet - the 1K resistor going from 250v B+ to the junction of a 20K & a 30K (between the ECF-80 [upper right portion of schematic] and the IF can, just to the left of the 6 mc crystal) was burned in-two. - this puts the plate voltage -for the right section of that tube- through the IF can, so I hope it didn't open up the winding in the can - am I right in assuming this? I replaced the 1K resistor, still no sound. looking for some more advice. Regarding a repair person, how do I go about finding someone in the States who migh be able to do better repair work than me, especially for this receiver? Regards, Frank

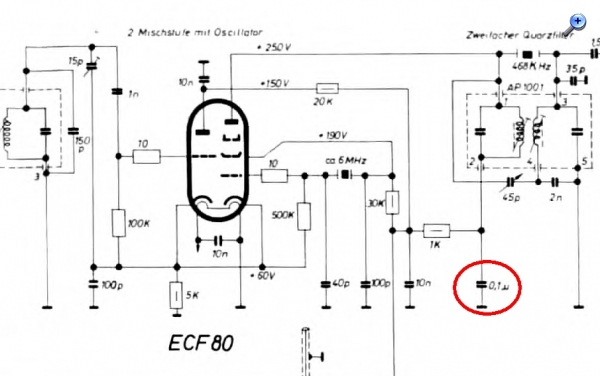

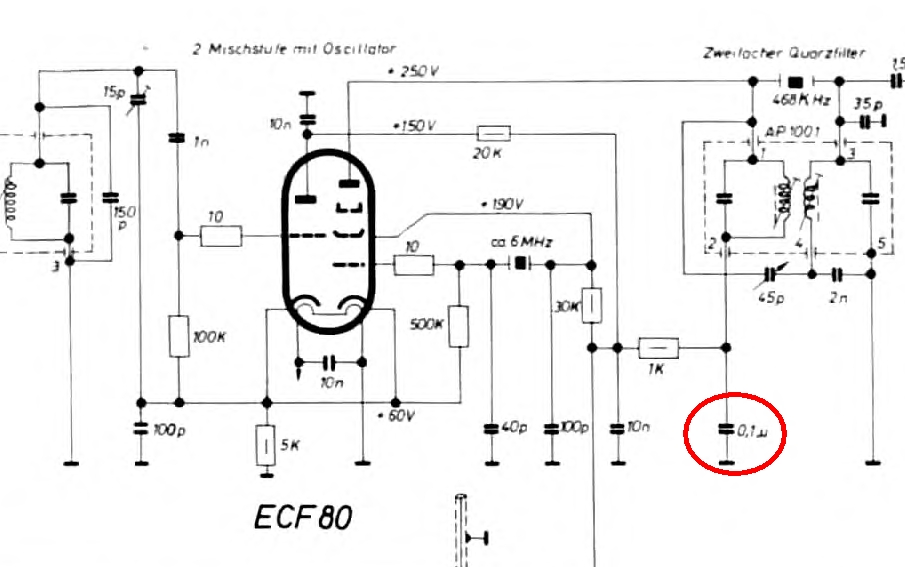

did you already check the 0,1µF capacitor I marked in the attached schematic for a short circuit or leak? I assume, that this is one of the "WIMA Tropydur" cap's, that are well known to fail. Furthermore I think, that the IF-filter will be still intact.
It's recommended, to check all of the mentioned WIMA-cap's for shorts or leaks. After over 50 years the tar insulation is in most of the cases torn, humidity from the air penetrated into the inner paper insulator and a chemical reaction lead to inner corrosion of the aluminum foils.
Thanks for the info! Yes, I replaced that capacitor with a new mylar one first then saw the resistor burnt. So you believe no harm should have occurred to the IF can? It looks "sprung" inside, but maybe that's the way it is supposed to be. I wish I could send it to Germany for repair but that cost would be prohibitive because this jewel weighs so much!
