Das 3. Radio aus der Reihe. (.....Winke Winke Joe......)

Ein Feierabend-Bastelgerät.Alles drinn, was benötigt wird, einschliesslich der Verdrahtung. Als Dankeschön für eine Projektvorstellung vom Franzis Verlag erhalten.

Joe hat schon die Schaltung, und wird uns (hoffe ich! ) mehr über die Wirkungsweise Berichten.

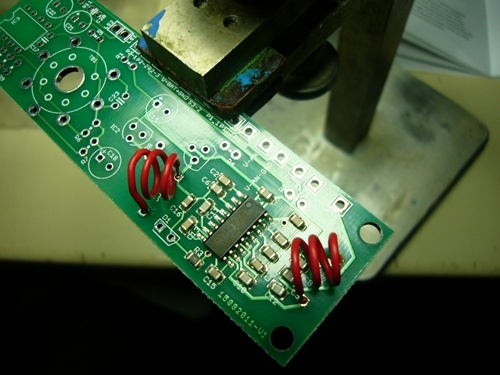

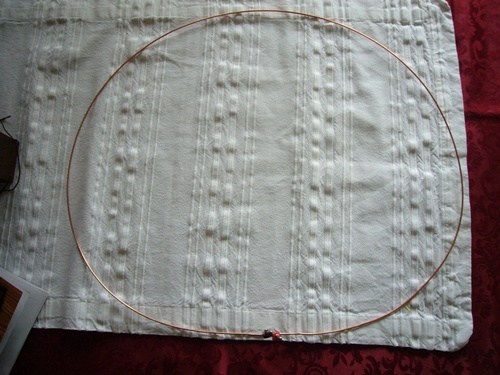

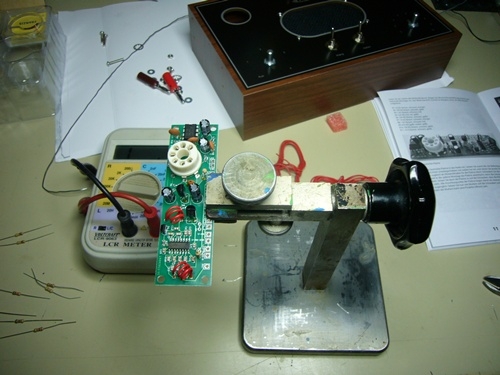

Die Platine ist mit den SMD´s und dem eigentlichen Radio IC fertig bestückt. Eine Ringantenne (Dipol-Charakter) Cirka 50 cm Durchmesser ist aus Verkupfertem Aludraht anbei.
Das schöne am Plan ist, dass durch Veränderung des R1 die Bandbreite schnell verändert werden kann.

Ich betreibe das Gerätchen mit einer alten UKW Antenne aus frührern Zeiten. Erstaunliche gute sauber Klangqualität. Die Platine hätte ich mir grösser gewünscht, zumal die noch unten im Bodenbereich Platz hätte.

Auch für Anfänger gut verständlich, da ausser dem Schaltplan auch mit Verdrahtungs -Schemata die Anschlüsse aufgezeigt weden.
Das ganze mit nur 4 x 1,5 Volt Batterien, Einschliesslich der Heizung der Röhre.

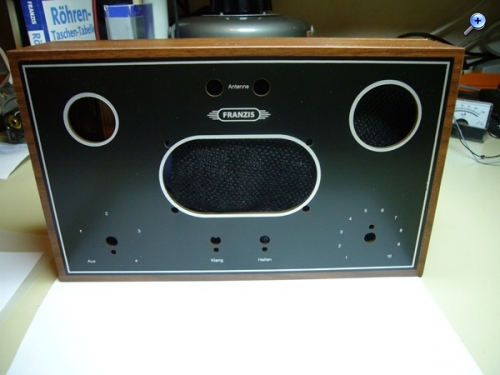

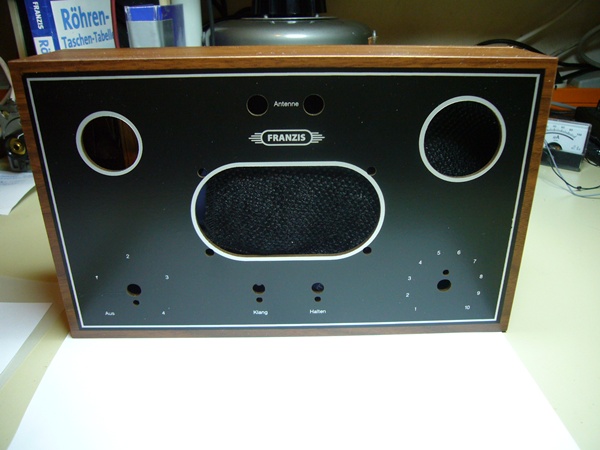

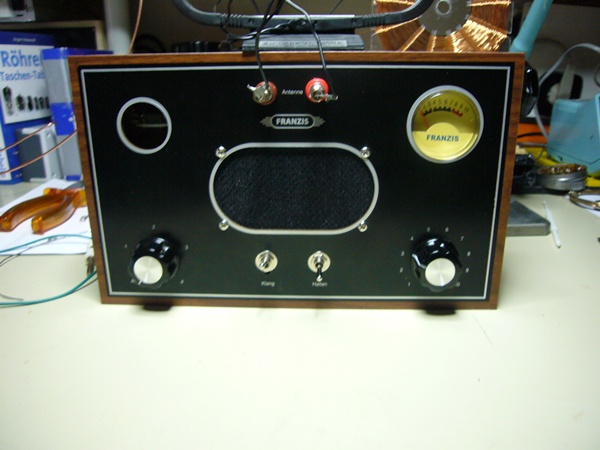

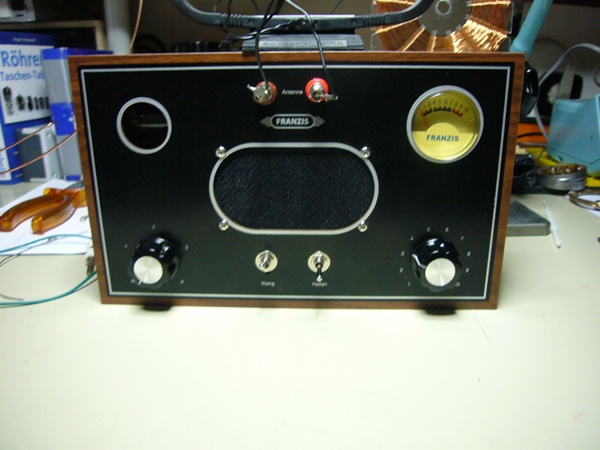

Das Gehäuse

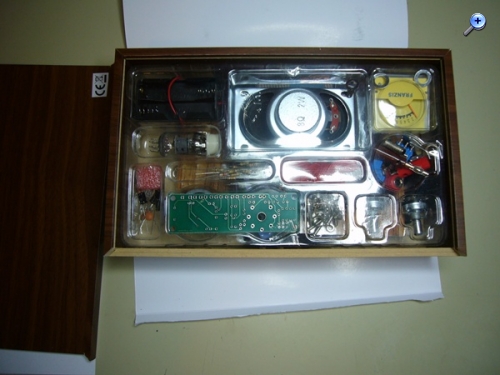

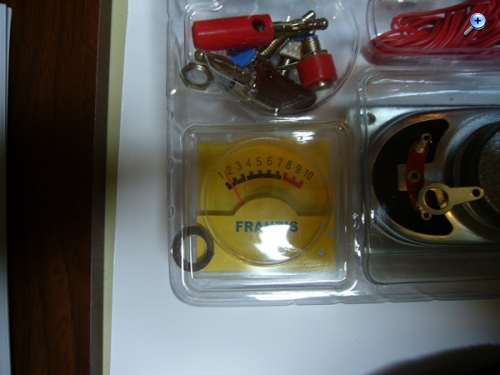

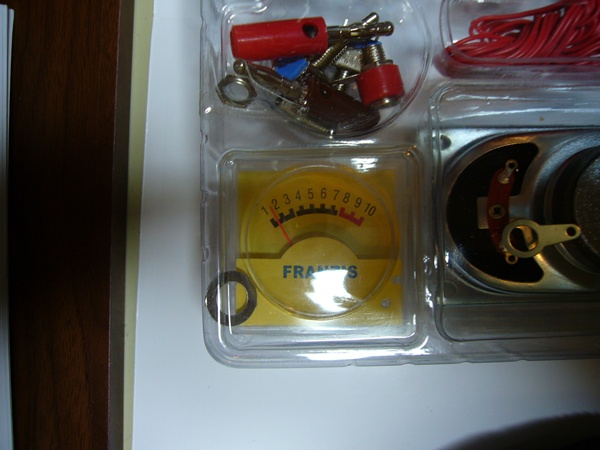

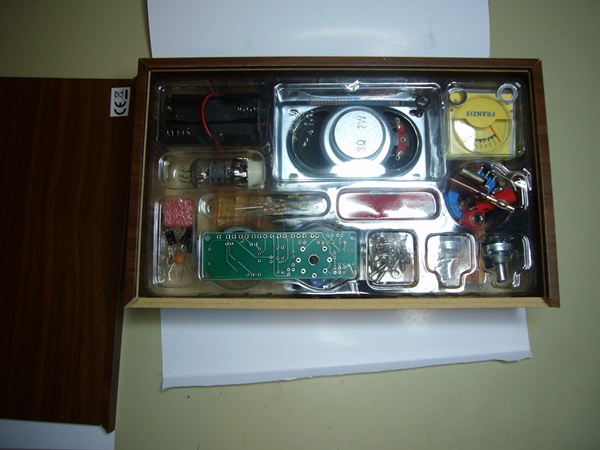

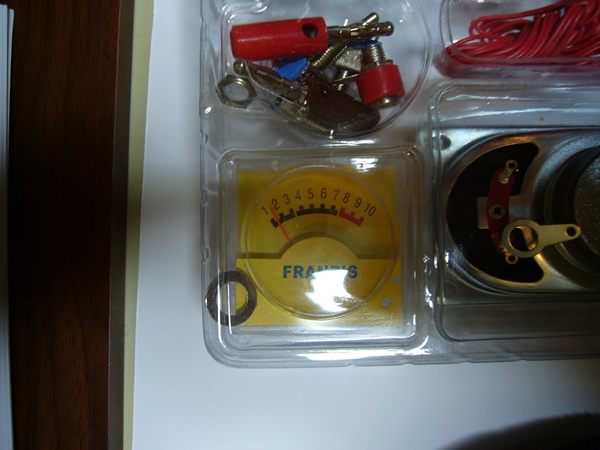

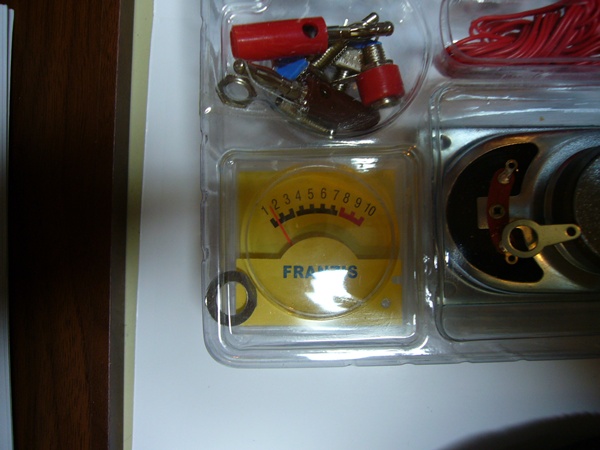

Der Inhalt schön Verpackt und alles drinn

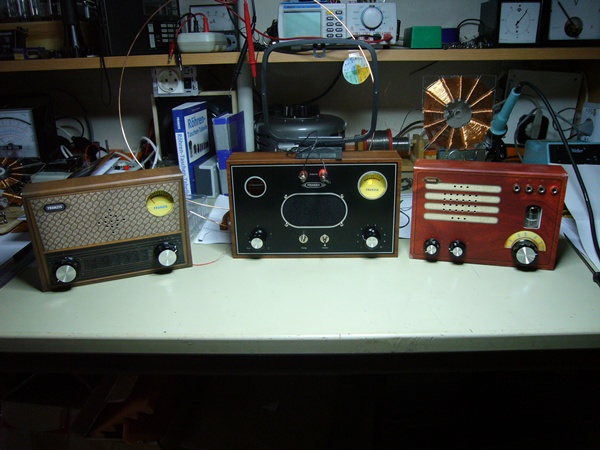

Das dritte aus der Reihe

Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Zuletzt bearbeitet am 03.12.11 18:10

Datei-Anhänge


joeberesf, roehrenfreak und DC7BJ gefällt der Beitrag.

Hallo Georg, hallo zusammen,

ja wirklich schön der Retrobausatz, der ja auf moderner Technik basiert. Die Aufmachung ist einfach
schön geworden, den Preis finde ich etwas überzogen und als Fan von diesen Franzis/ Elo Radios werde ich
noch ein bisschen warten. Aber dann... muss es sein.

GeorgK:

---

Joe hat schon die Schaltung, und wird uns (hoffe ich! ) mehr über die Wirkungsweise Berichten.

hallo georg,
meiner meinung nach ist in dem von dir verlinktem schaltbild ein fehler in der pinbezeichnung des nf-ic,s lm386. der elko für den lautsprecher kommt an pin 5. auf der leiterplatte hat es aber keine auswirkung da ja alles vorgebohrt ist. zur nf verbesserung könnte, wie ich es bereits unserem "wellenreiter" mitteilte, zwischen pin 1 und 8 einen 10µF elko mit + an pin 1 nachrüsten, um einen höhere nf ausbeutung zu erzielen
mfg
harry
