KI hilft Fehler bei der Bestückung einer Leiterplatte zu finden
Hallo zusammen,

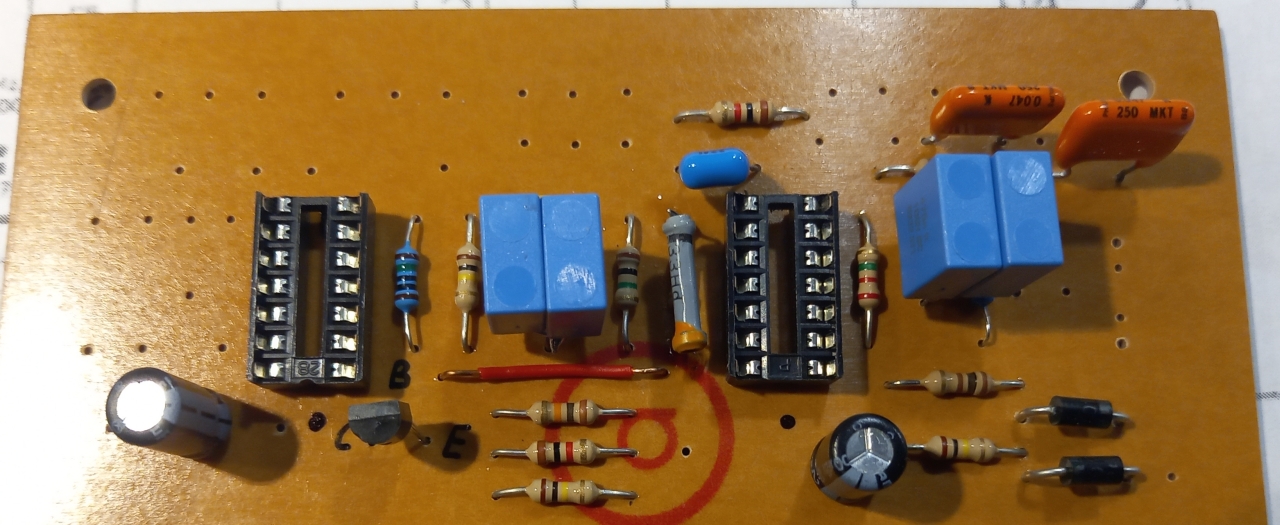

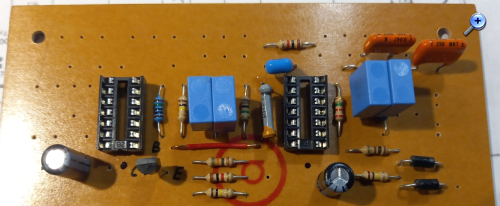

folgendes Foto einer teilbestückten Leiterplatte habe ich an die KI Claude.ai übergeben:
Dann noch den Bestückungsplan für die Platine, der nur die Bauteilebezeichner (R1, R2, R3 und so weiter) enhält und schließlich das unscharfe Schaltbild mit den Bauteilewerten und den dazugehörigen Bauteilebezeichnern. Eine Stückliste gab es leider nicht.
Folgenden Prompt habe ich verfasst:
"Das ist eine schwierige Aufgabe. Du siehst ein Schaltbild mit Bauteilebezeichnern und deren Bauteilewerten, dann ein Bestückungplan nur mit den Bauteilbezeichnern und schließlich eine zum Teil bestückte Platine. Kannst du mittels des Widerstandsfarbcodes feststellen, ob Widerstände falsch eingelötet worden sind?"

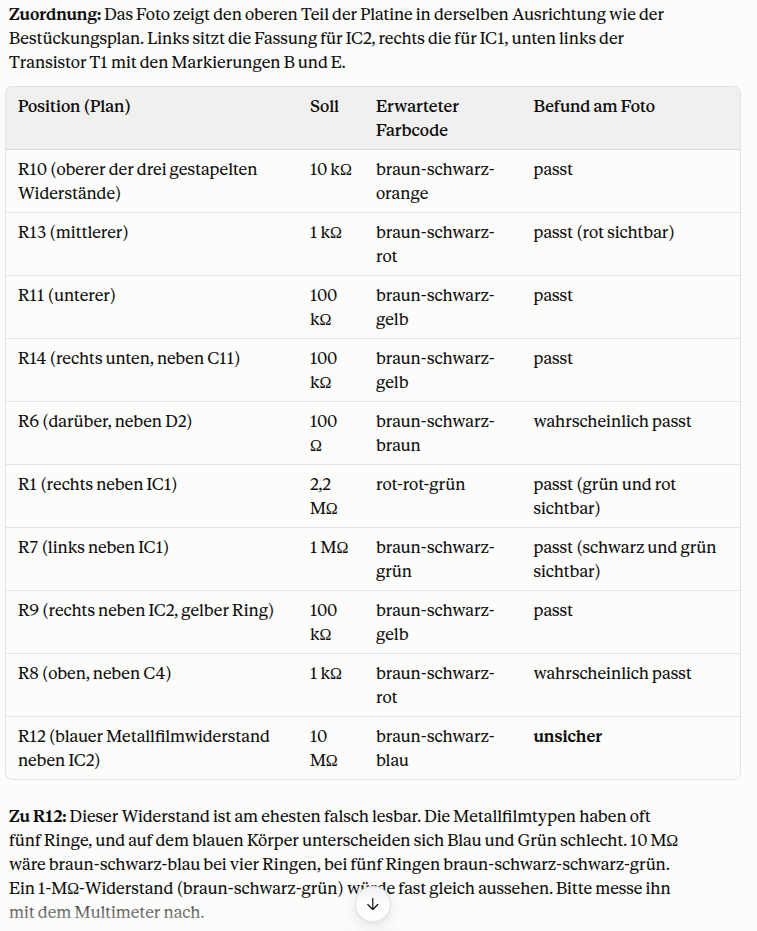

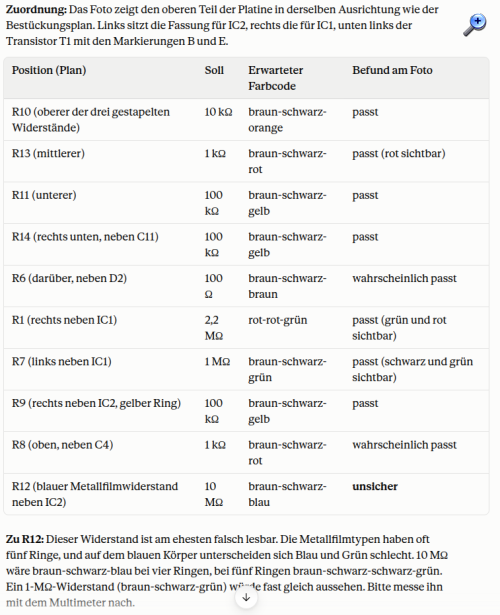

Das Ergebnis:
Die gesamte Antwort ist unter https://claude.ai/share/bd6da172-70d9-47ed-b115-0f62eb929bca nachzulesen. Zusätzlich habe ich mir noch die Stückliste erstellen lassen. Die KI hat mich darüber aufgeklärt, bei welchen Bauteilen er sich unsicher ist und hat sogar die Werte mit Hilfe der Funktion des Schaltbildes auf Plausibilität überprüft. Ungeprüft verlassen kann man sich auf die Ergebnisse nicht. Aber es ist eine große Hilfe.
Übrigens sollte man diese Sprachmodelle immer loben und höflich und freundlich mit ihnen umgehen. Man hat nämlich festgestellt, dass statistisch gesehen dann bessere Ergebnisse geliefert werden. Warum das so ist, ist auch so ein Überraschung des Verhaltens neuronaler Netze, die sich bis jetzt niemand erklären kann.
An anderer Stelle hatte ich die KI gebeten eine von ihm erstellte Inventarliste nach den beiden ICs CD4011 zu durchsuchen. Die hatte er dann auch mit der alternativen Bezeichnung HCF4011B gefunden. Dadurch hatte ich mir langes Suchen oder eine Nachbestellung gespart. Die Inventarliste hatte die KI mit Hilfe von meinen Fotos erzeugt.
Bei dem Projekt handelt es sich um einen Funktionsgenerator, der unter https://archive.org/details/ElektorMagaz...ge/712/mode/2up für den Nachbau beschrieben ist. Die Schaltung ist 50 Jahre alt! Wie soll ich das nennen? Vintage-Elektronik-Basteln mit KI-Unterstützung?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: KI hilft Fehler bei der Bestückung einer Leiterplatte zu finden
Wie ist es gelaufen. Die Schaltung funktioniert nur mit dem CD4011AE, der schwer beschaffbar ist. Der CD4011BE wird offenbar noch hergestellt und hat einen Buffer am Ausgang, was zu wilden Schwingungen führt, die man nicht in den Griff bekommt. Also warte ich, bis mir irgendwann mal ein paar CD4011AE über den Weg laufen. Man bedenke, dass man viel bessere Funktionsgeneratoren mit einem XR2206 als Bausatz für wenig Geld bekommt.
Re: KI hilft Fehler bei der Bestückung einer Leiterplatte zu finden
Hallo Volker,
so ist das manchmal, wenn man 50 Jahre alte Schaltungen heute nachbauen will. Da braucht man manchmal einige 50 Jahre alte Bauteile, mit denen die Schaltung nur funktionieren kann.
