Beispiel einer missratenen Leiterplatte

Hallo zusammen,

aus Fehlern wird man klug. Hier ein Beispiel für eine missratene Leiterplatte.

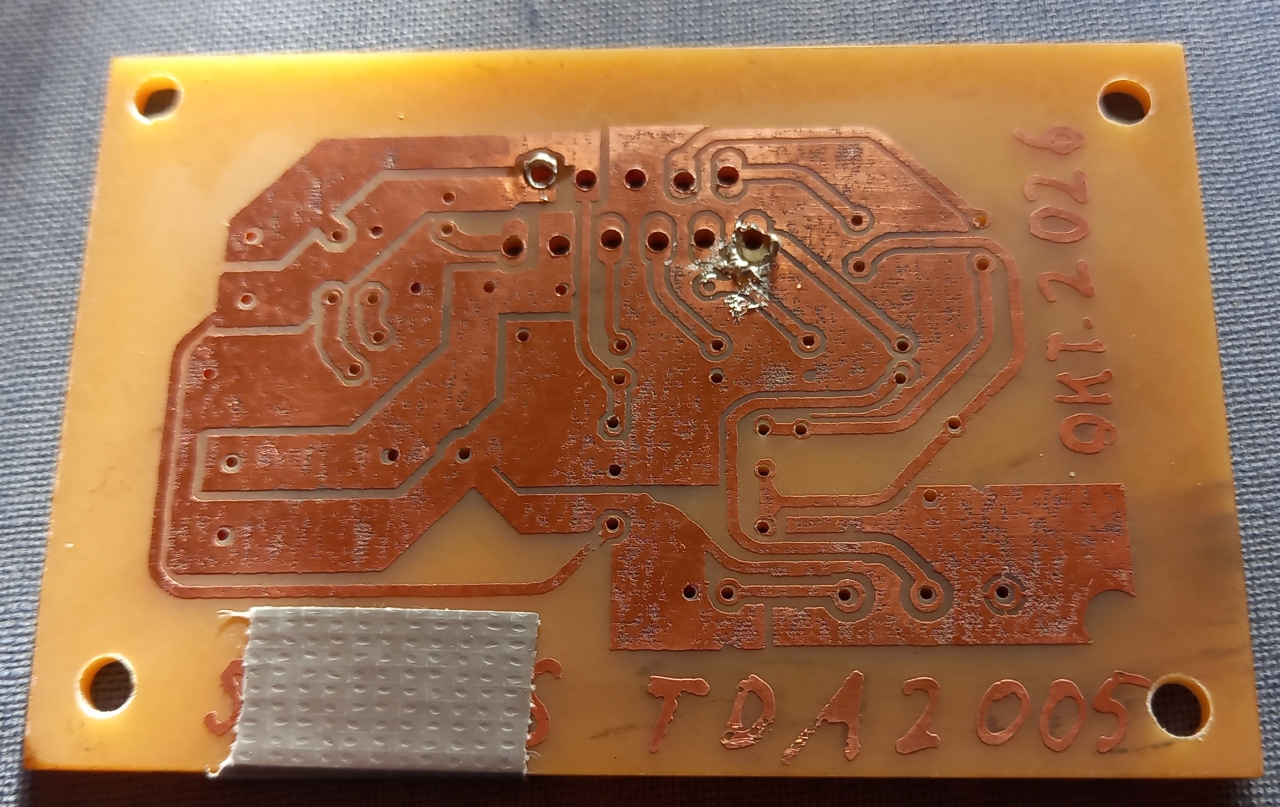

Das Layout habe ich als PDF aus dem Internet heruntergeladen. Es handelt sich um einen kleinen Audioverstärker mit dem TDA2005. Die Platine habe ich mit der Toner-Transfer-Methode auf Hartpapier hergestellt. Als Übung war das durchaus erfolgreich. Nach 45 Minuten in der Waschlauge löste sich das Papier von selbst ab.

Leider sind die großen Kupferflächen etwas löchrig geworden, weil mein Laserdruckertreiber keine höhere Tonerdichte zulässt. Damit könnte ich aber leben. Auch das Bohren in Pertinax ging problemlos und ohne nennenswerten Verschleiß der Bohrer.



Das eigentliche Problem zeigt sich erst beim Löten. Die Freiräume zwischen den Leiterbahnen und der Massefläche sind viel zu klein, ebenso die Lötaugen. Letztere drohen sich beim Löten vom Pertinax abzulösen. Gleichzeitig entstehen wegen der schmalen Freiräume ständig Lötbrücken. Mit meinem Lötkolben wird das zur Geduldsprobe, die keinen Spaß mehr macht.

Bei meinen eigenen Entwürfen verwende ich Lötaugen mit 2,5 bis 3 mm Durchmesser und Leiterbahnen, die meistens 2 mm breit sind. Das erleichtert sowohl die Herstellung als auch das Löten erheblich. Außerdem frage ich mich, ob eine derart großflächige Massefläche bei einem so kleinen Audioverstärker überhaupt notwendig ist.

Inzwischen bin ich fast geneigt, mir einfach eine fertige Verstärkerplatine beim freundlichen Chinesen um die Ecke zu bestellen. Die kostet schließlich nur ein paar Euro.

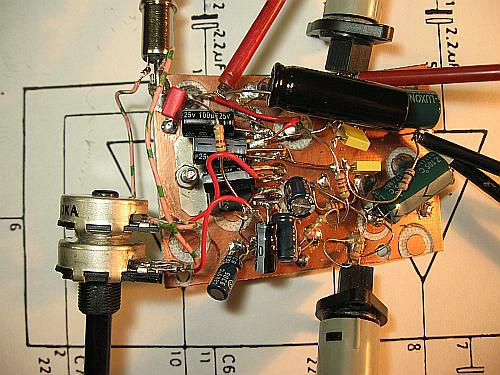

Übrigens: Vor einigen Jahren hatte ich einen solchen Verstärker schon einmal in *Ugly Construction* aufgebaut. Das funktionierte problemlos. Es muss also nicht unbedingt eine richtige Leiterplatte sein.



Fazit: Die Platine war eine gute Übung für den Toner-Transfer, aber als Grundlage für einen funktionierenden Verstärker ist sie für mich nicht besonders geeignet. Immerhin weiß ich jetzt, worauf ich bei zukünftigen Layouts achten muss.



Viele Grüße Volker

Zuletzt bearbeitet am 16.10.26 10:54

Datei-Anhänge
tda2500uglyconstruction.jpg tda2500uglyconstruction.jpg

Mime-Type: image/jpeg, 50 kB

TDA2005.jpg TDA2005.jpg

Mime-Type: image/jpeg, 803 kB
