Ich habe mir eine Magnetic Loop Antenne nachgebaut, sie lässt sich gut auf alle gewünschten Frequenzen abstimmen, jedoch ist das SWR sehr schlecht.

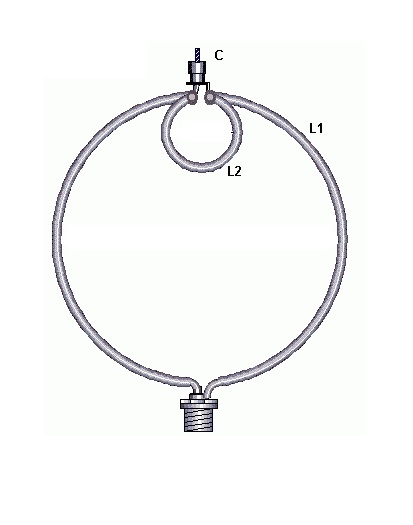

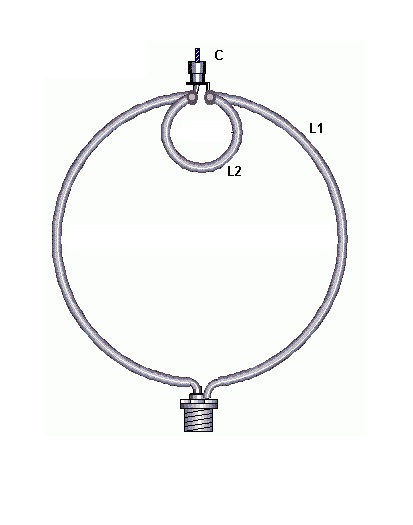

Anbei zwei Bilder. Ich habe erstmal die Version 1 nachgebaut. Bei der weiteren Recherche im Netz ist mir aufgefallen, das viele Antenne über die kleine Schleife gespeist werden und auf die große Schleife mit dem eingebauten Kondensator einkoppeln.

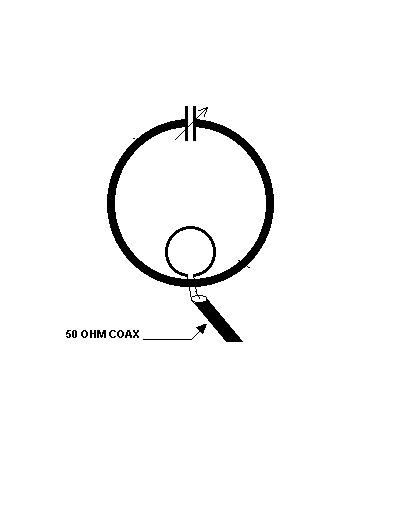

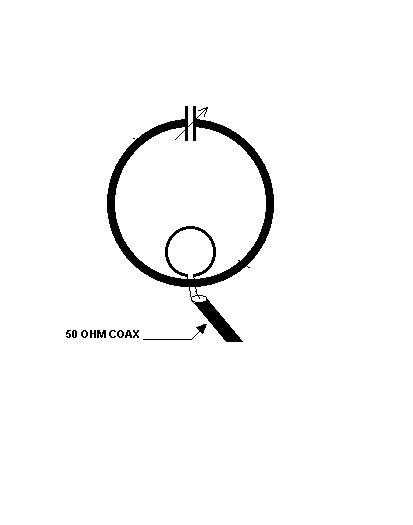

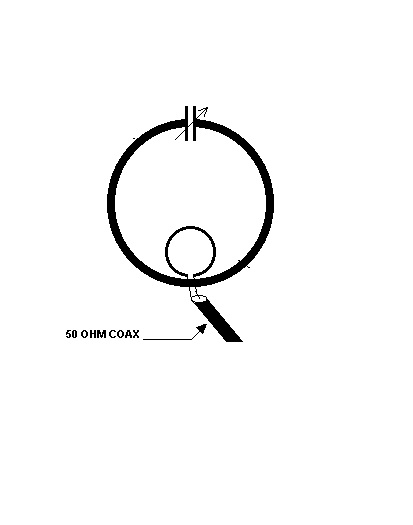

(siehe Bild Version 2)
Ist die Version 1 vielleicht technisch falsch?
Version 2 habe ich nun auch schon häufiger im Netz gefunden als die Version 1.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

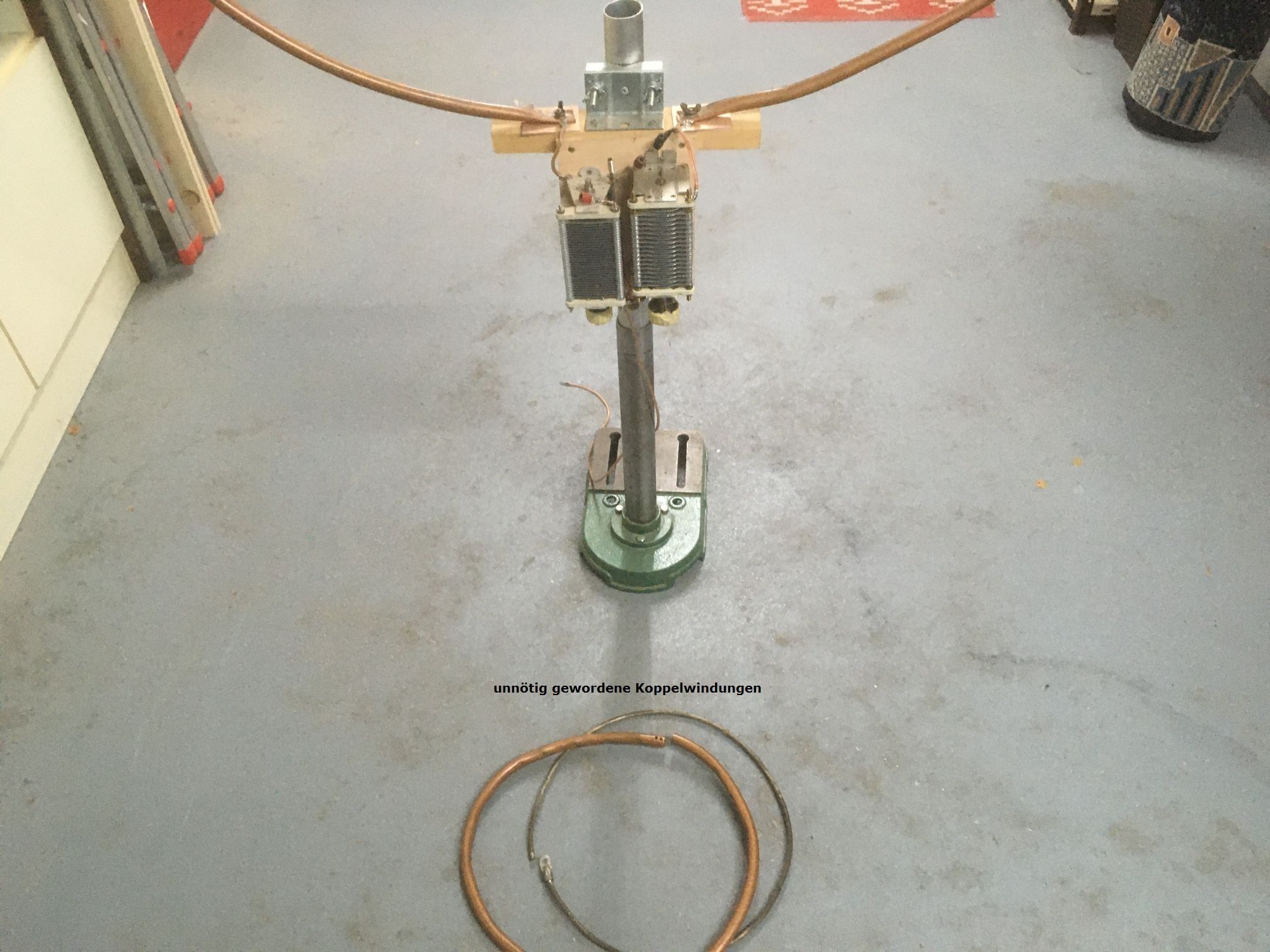

ein gutes SWR ist bei magnetischen Loopantennen das Kernproblem. Die nutzbare Bandbreite für ein SWR < 1:1,5 ist marginal klein, sodass auf Frequenzen unterhalb 10 MHz ein ständiges Nachstimmen bei einem Frequenzwechsel innerhalb des Bandes notwendig ist. Schnell bin ich von der Koppelspule abgekommen und habe zwei Drehkos in Serie verwendet. In eigenen Versuchen im Sommer 2013 habe ich folgende Werte ermittelt:
Dimensionierung für eine asymmetrische Loop-Antenne mit Gegengewicht (1m Durchmesser, 1/2 Zoll-Kupferrohr)
Frequenz/m-Band/Senderseitiger Kondensator/Antennenseitiger Kondensator/Bandbreite innerhalb eines SWR1:1,5
