Hallo

.....für mein KW Detektorprojekt benötige ich einen "Low Power Oszillator". Ich hab eine Versuchsschaltung aufgebaut, aber sie funktioniert irgendwie abartig.

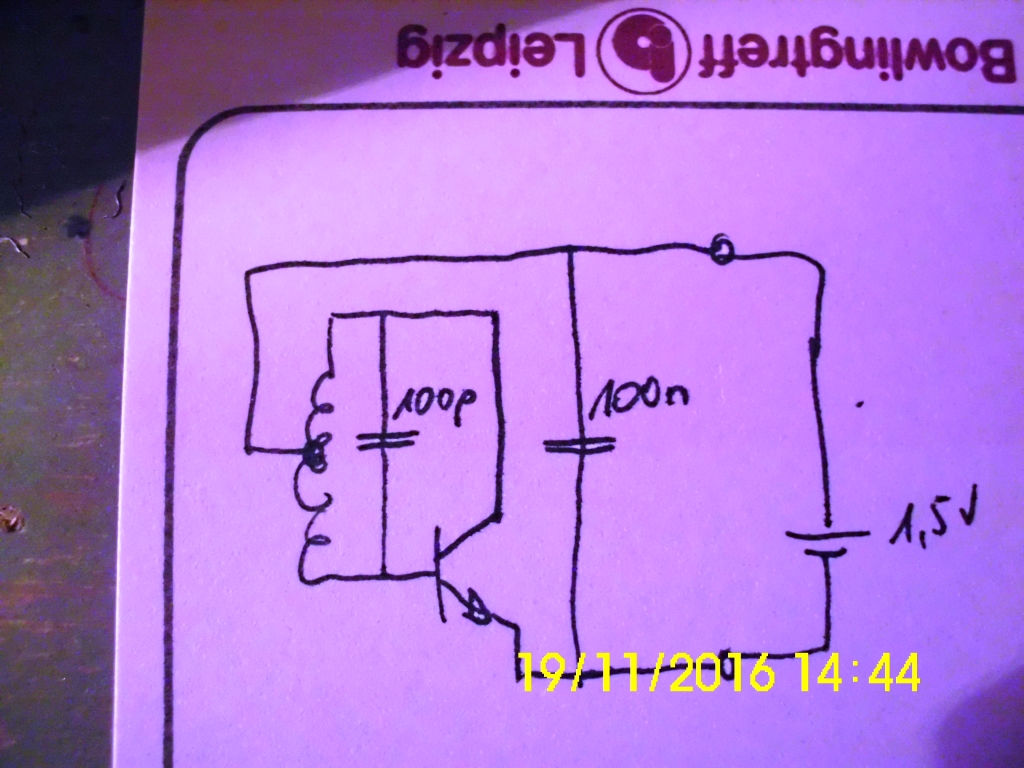

Hier die Schaltung:

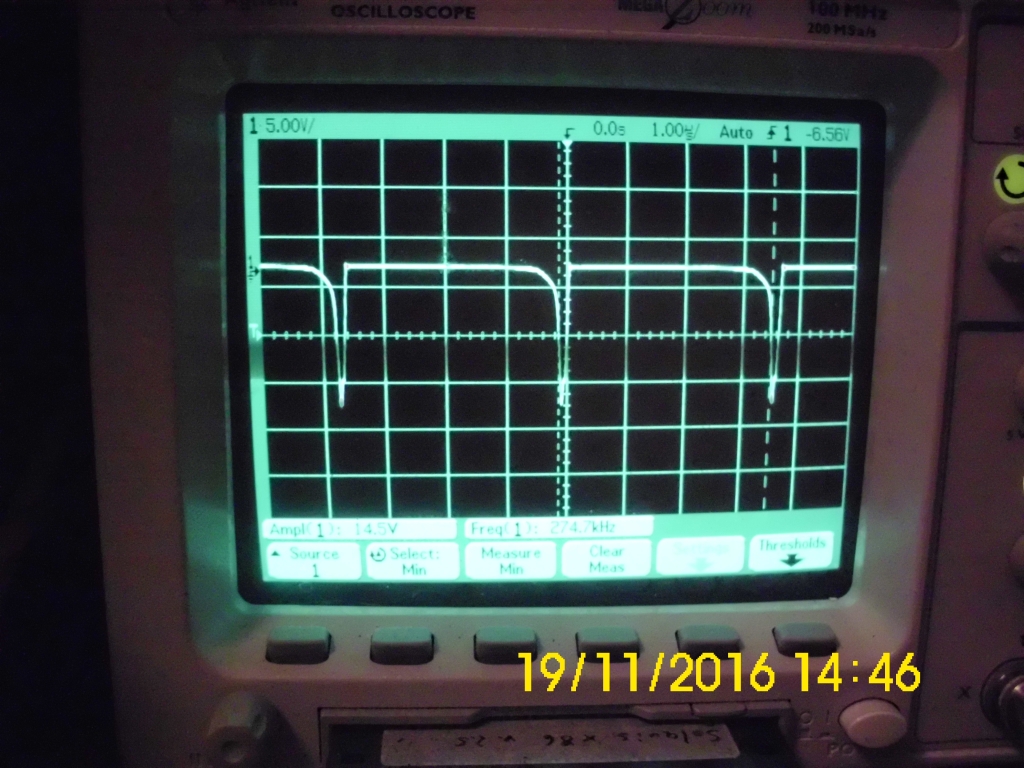

Das Ergebnis sieht so aus:(Ampl:14,4V /270 kHz)

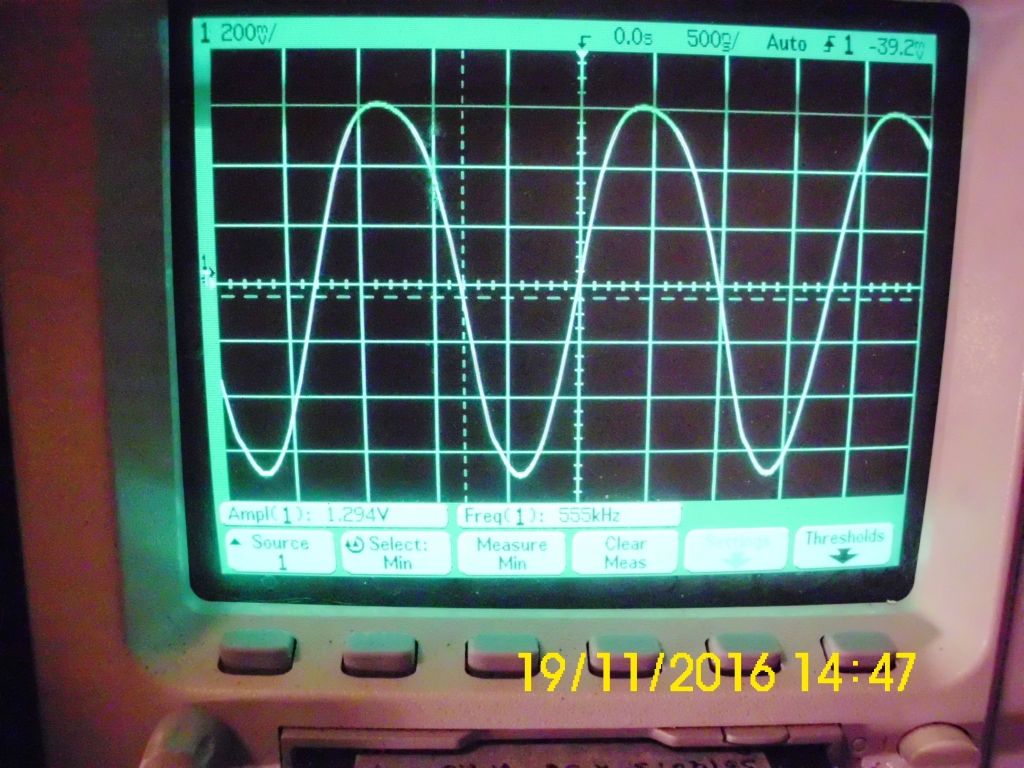

...nun Gut, dann hatte ich die Anzapfung aus Versehen mit der Basis verbunden und das Ergebnis sah so aus:(Ampl: 1,2V/555kHz)



Normalerweise sollte der Oszillator nicht schwingen...aber er macht's....

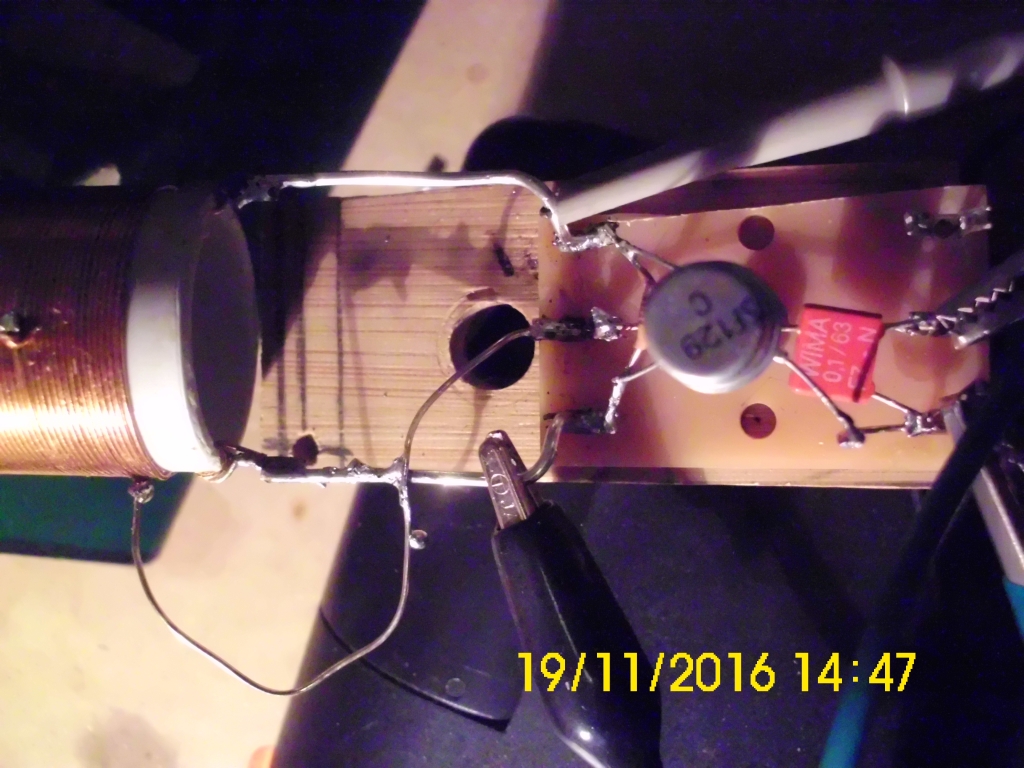

und hier der Aufbau:



Meine Frage ist nun warum gibt der vermeindlich falsche Aufbau einen ordentlichen Sinus aus...???

Matu

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo

....ich bin's noch mal.....

...hat sich erledigt.....ich muss mir noch den richtigen Transistor besorgen.....

bei der Schaltung ist der Stromfluss so groß dass ich die Schaltung eh nicht benutzen kann.....

Matu
