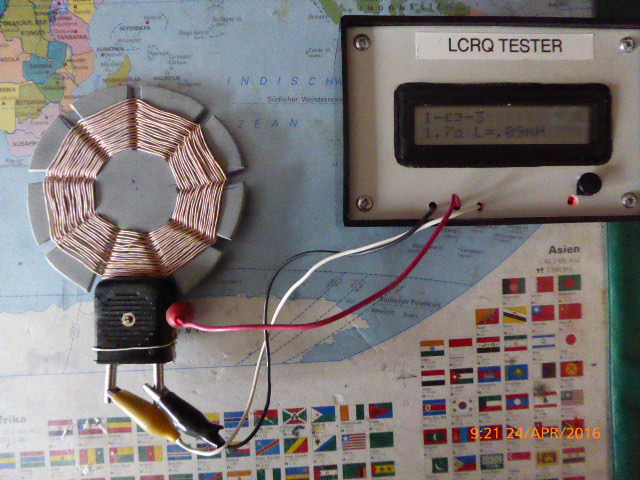

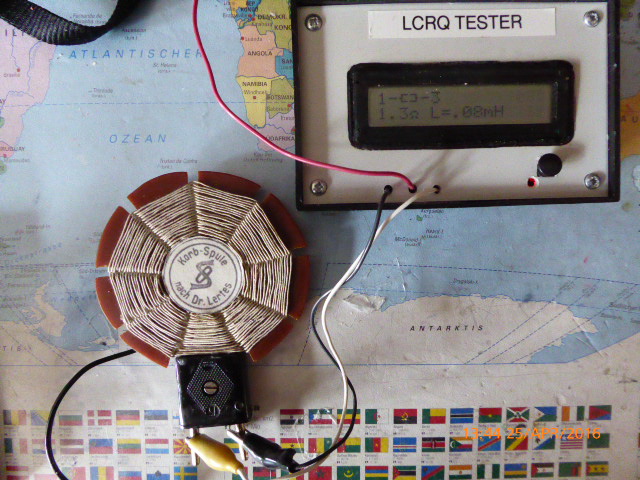

Ein Wickel mit Litze lag herum....Da konnte es nur eine Spule werden. Also die gesammte Länge aufgewickelt (Ohne Berechnung) und was kommt heraus: Den Spulenkörper mache ich aus Baumarkt Bastel Material Meerschaumplatten.Die gibt es in allen Farben.

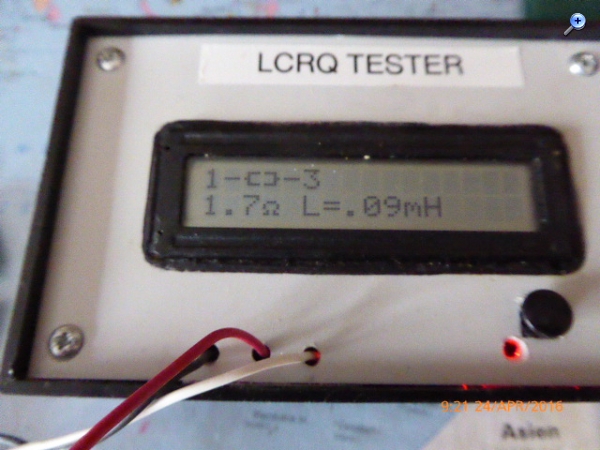

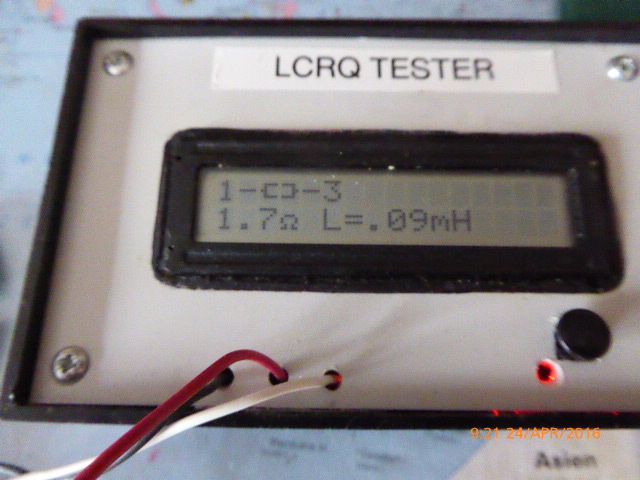

0,09 mH =90µH - Mit 500 Pf Drehko= ( 0.7503MHz) und 250Pf gibt das 1.0610 MHz. Aber sollte schon etwas weniger werden. Ideal ist 180-200µH für MW denke ich.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

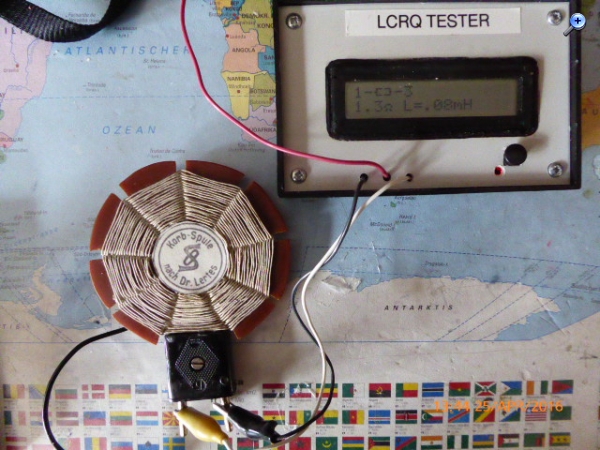

Nachgezählt sind es 19 auf jeder Seite. Als x2 nehmen. Aber wie gesagt, besser ist 200µH für Mittelwelle. Da müssten jeweils 30 auf jeder Seite= 60 Ges.

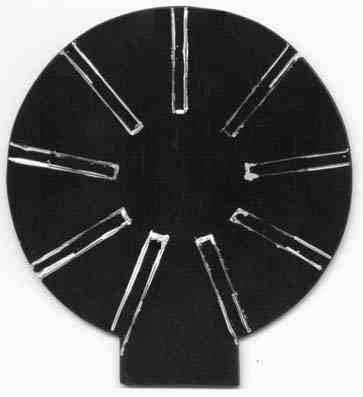

Neun Schlitze von je vier bis 5 mm Breite und 28 mm Tiefe Durchmesser Körper= 90 mm
Als Stecker sind die geschlitzten Bananenstecker gut. Ich hatte noch einen alten Stecker mit 22 mm Abstand .
Anmelden
.Da konnte es nur eine Spule werden. Also die gesammte Länge aufgewickelt (Ohne Berechnung) und was kommt heraus:
