ECL 82 Amp mit EM84
  •
 1 2
 1 2
16.11.15 12:58
GeorgK

WGF-Premiumnutzer

16.11.15 12:58
GeorgK

WGF-Premiumnutzer

ECL 82 Amp mit EM84

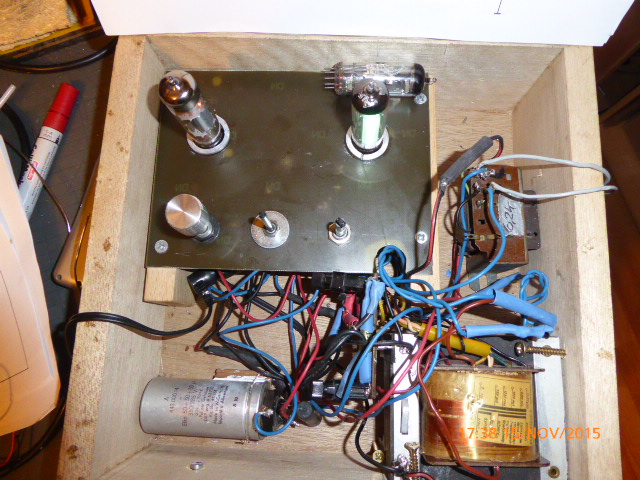

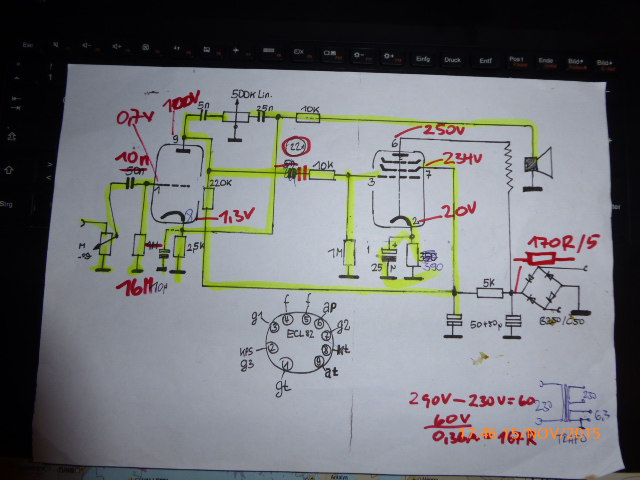

Die Teile lagen alle in einem Kasten, einschliesslich Trafo und AÜ, musste ja etwas daraus werden.
So weit, so gut. (Messdaten sind noch nicht Optimal)

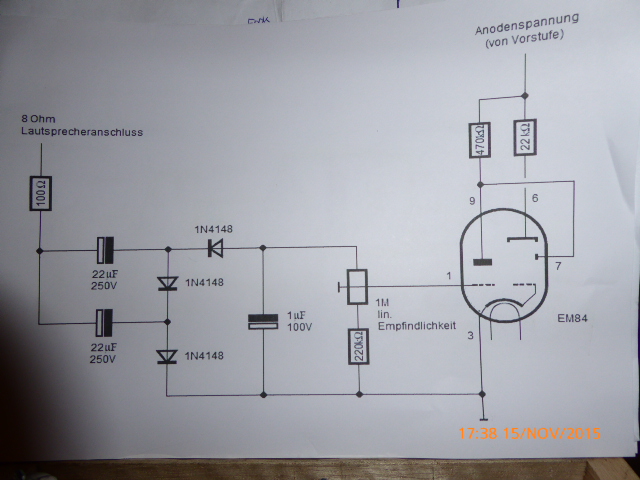

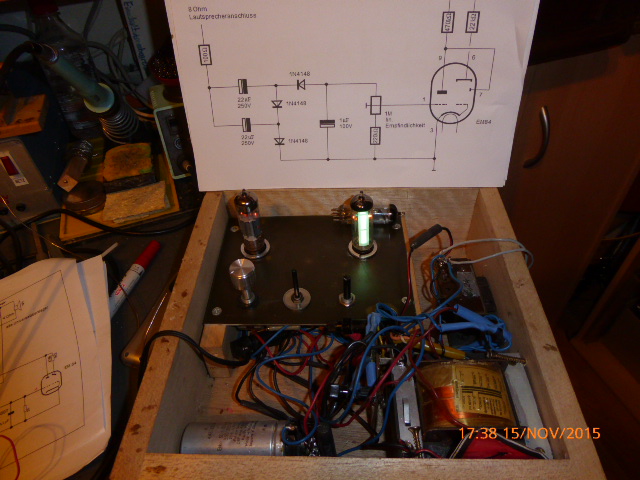

Aber: Das Auge hat keine, bzw. eine träge und sehr kleine Aussteuerung.

Was und wo ist der Fehler?



Zuletzt bearbeitet am 16.11.15 13:00

Datei-Anhänge
P1040768.JPG P1040768.JPG (231x)

Mime-Type: image/jpeg, 155 kB

P1040769.JPG P1040769.JPG (231x)

Mime-Type: image/jpeg, 155 kB

P1040770.JPG P1040770.JPG (250x)

Mime-Type: image/jpeg, 182 kB

P1040771.JPG P1040771.JPG (221x)

Mime-Type: image/jpeg, 175 kB

Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
16.11.15 13:22
Pluspol

WGF-Premiumnutzer

16.11.15 13:22
Pluspol

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Hallo Georg

Es ist falsche Impedanzanpassung zwischen niederohmigem Lautsprecherausgang und höherohmigen Anzeigemodul-Eingang.

Freundliche Grüße von Dietmar

16.11.15 13:27
GeorgK

WGF-Premiumnutzer

16.11.15 13:27
GeorgK

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Oha,

Und Lösung? Dietmar?

16.11.15 14:28
Opa.Wolle

WGF-Premiumnutzer

16.11.15 14:28
Opa.Wolle

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Hallo Georg,

guck mal hier: http://old.timmestein.nl/index.php?page=em84-level-meter

Ist zwar an einer EL84, sollte aber auch an der ECL gehen.

Zuletzt bearbeitet am 16.11.15 14:29

16.11.15 14:38
qw123

WGF-Premiumnutzer

16.11.15 14:38
qw123

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Hallo GeorgK,

GeorgK:
Aber: Das Auge hat keine, bzw. eine träge und sehr kleine Aussteuerung...

Und Lösung? Dietmar?
ich bin zwar nicht 'Dietmar' könnte aber trotzdem eine Erklärung anbieten.
Ich denke mal, daß 'Dietmar/Pluspol' gemeint hat, daß die Ausgangsspannung auf der Sekundärseite des Ausgangstrafos nicht ausreicht.
Damit dürfte er recht haben.

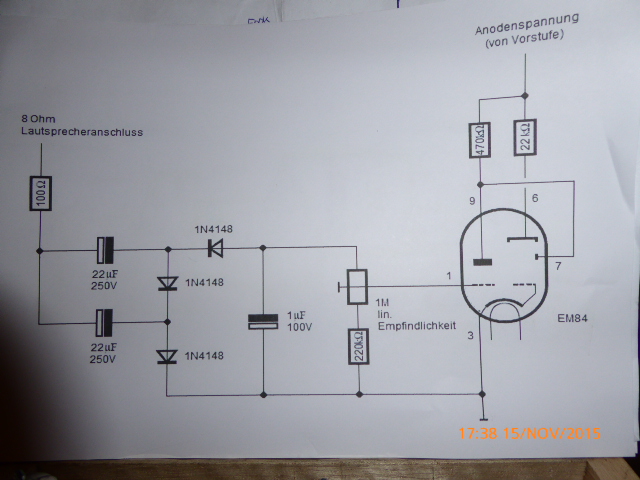

Laut Datenblatt benötigt die EM84 am Gitter-1 etwa -22V zum Vollausschlag. Das schafft die (für mich nicht ganz durchsichtige) Gleichrichterschaltung aus den 2...3 Watt Ausgangsleistung sicher nicht.

Damit die Anzeige funktioniert, müßte man entweder nochmal verstärken oder die Wechselspannung an der Anode der E(C)L82 abnehmen. In diesem Fall könnte man wohl auch auf Spannungsverdopplung verzichten.

Gruß

Heinz

16.11.15 15:01
GeorgK

WGF-Premiumnutzer

16.11.15 15:01
GeorgK

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Hallo Wolfgang und Heinz

Vielen Dank für die Ausführungen.

Das EM Band habe ich herausgenommen und (Dachte.......) es ist ein EM84....ABER es ist ein EM 87. Ra ist bei den beiden auch ganz unterschiedlich.

Uff.....so ein Patzer!

16.11.15 15:59
wumpus

Administrator

16.11.15 15:59
wumpus

Administrator

Re: ECL 82 Amp mit EM84

Hallo Georg,

die EM87 hat eine höhere Ansprechempfindlichkeit als die EM80.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"
Als MP3-Datei: http://www.welt-der-alten-radios.de/files/auf-dem-strahl.mp3

16.11.15 16:08
GeorgK

WGF-Premiumnutzer

16.11.15 16:08
GeorgK

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Danke Rainer,

soeben hatte ich die Daten verglichen.

Wird etwas einfacher, Zappelt schon viel mehr.......

17.11.15 12:36
Pluspol

WGF-Premiumnutzer

17.11.15 12:36
Pluspol

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Hallo Georg

Ich hoffe, dass Deine "Magische Anzeige" jetzt die Pegeländerungen wie gewünscht anzeigt.
Hatte gestern nicht genug Zeit, evtl. noch detaillierte Schaltungsänderungen "mitzuliefern".
Heinz hat das dankenswerterweise etwas verständlicher definiert. In solchen Fällen empfielt es sich so weit als möglich, besser auf vorhandene und erprobte Vorlagen zurückzugreifen. Die optimale Impedanz- bzw. Pegelanpassung ist immer ein wichtiges Kriterium.

Freundiche Grüße von Dietmar

17.11.15 12:47
GeorgK

WGF-Premiumnutzer

17.11.15 12:47
GeorgK

WGF-Premiumnutzer

Re: ECL 82 Amp mit EM84

Hallo,

ja auslernen kann man nie.....

Geht jetzt mit dem EM87 bestens. Danke an alle.
