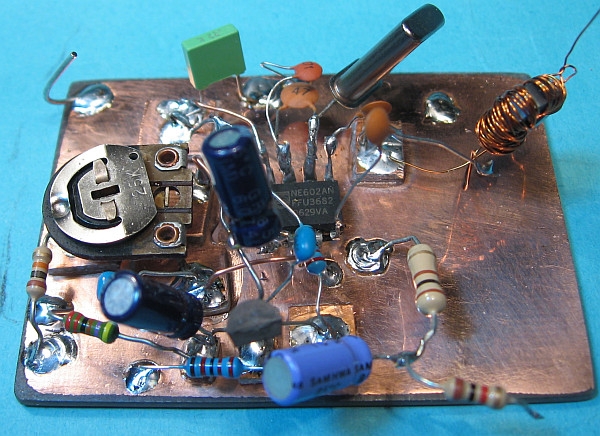

Das Signal klingt sehr sauber. Für die bevorstehende AM-Abschaltung des Deutschlandfunks bin ich jedenfalls gewappnet. Die Reichweite des Modulator ist praktisch Null. Am besten schließt man die kleine Schaltung direkt an den Antenneneingang des Empfängers an.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: AM-Modulation mit einem SA612 (SA602, NE612, NE602)
Hallo Volker und zusammen,
Volker:Das Signal klingt sehr sauber.
die Modulationsqualität ist mit der Gilbertzelle deutlich besser als bei den meisten anderen im Internet verbreiteten AM-Generatoren. Man kann durchaus HiFi-Qualität erreichen, also auch z.B. bis 12..15kHz modulieren. (Daheim muß man sich nicht unbedingt an die genormte Kanalbreite halten.) Allerdings ist die Einstellung etwas kritisch. Die Gilbertzelle muß ja mit unsymmetrischem Bias betrieben werden. Das ist für einen Einsteiger oder auch einen Bastler ohne Oszilloskop nicht ganz einfach einzustellen.
Ich betreibe auch so einen Modulator, habe aber die Gilbertzelle aus diskreten Transistoren aufgebaut. Damit lassen sich die Eigenschaften besser steuern. Z.B. verträgt mein Modulator wesentlich höhere NF-Eingangsspannungen. Ist allerdings auch komplexer als Dein einfacher Aufbau.
Re: AM-Modulation mit einem SA612 (SA602, NE612, NE602)
Hallo zusammen,
da fällt mir noch der OTA-Operationsverstärker CA3080 ein, der noch erhältlich ist. In seiner Application Note 6668 - an6668.pdf - gibt es ab Seite 7 eine Beispielschaltung für eine Amplitudenmodulation. Ich denke für Mittelwelle wird er noch funktionieren.
Re: AM-Modulation mit einem SA612 (SA602, NE612, NE602)
Hallo zusammen,
ich habe eben zwei Modulationstrapeze aufgenommen, die ich Euch nicht vorenthalten möche, die eine kleine Macke zeigen, die allerdings vorher nicht aufgefallen ist.

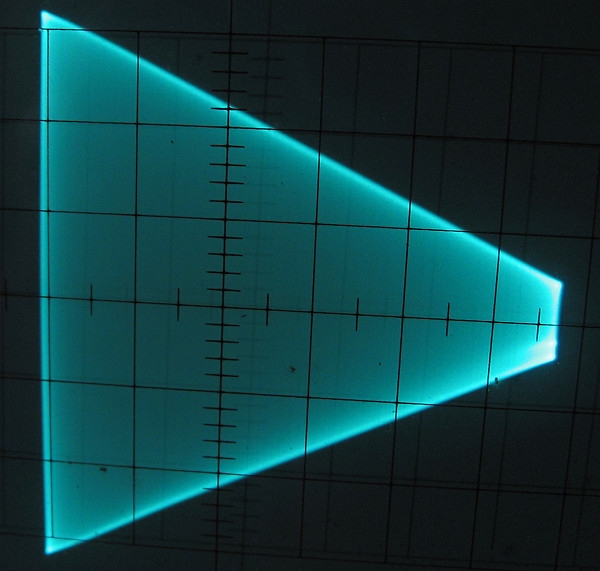

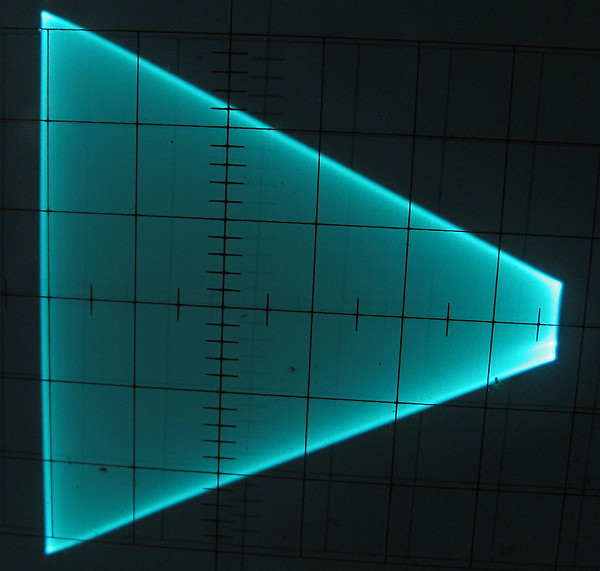

Nachfolgend bei fast 100% Modulationsindex. Bei kleiner Auslenkung des modulierten HF-Signals - also bei der rechten Spitze - tritt eine Verzerrung auf, die ich mir nicht erklären kann. Gehörmäßig fällt sie mir aber nicht auf.

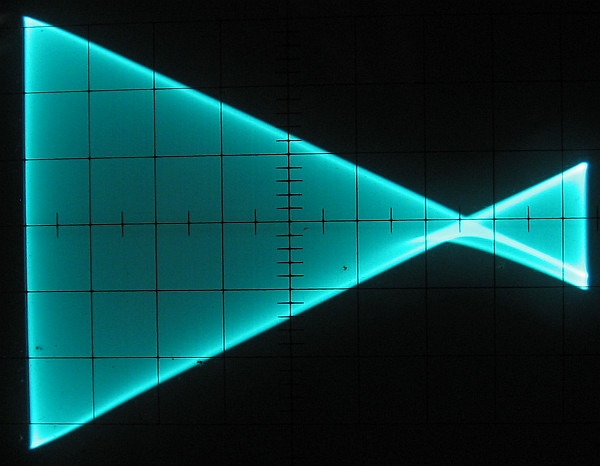

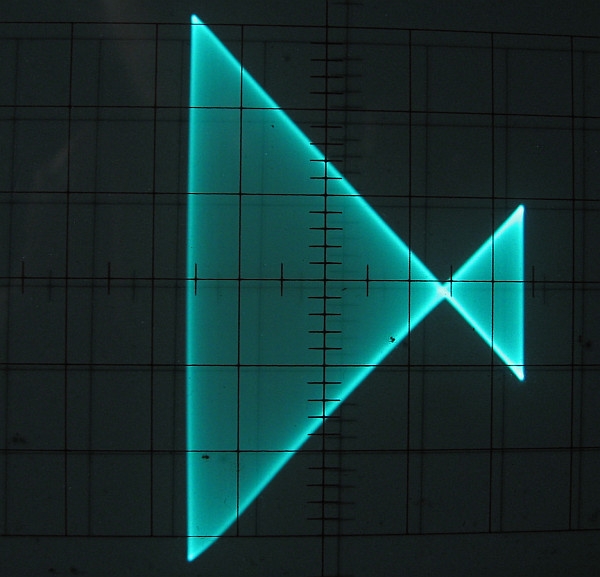

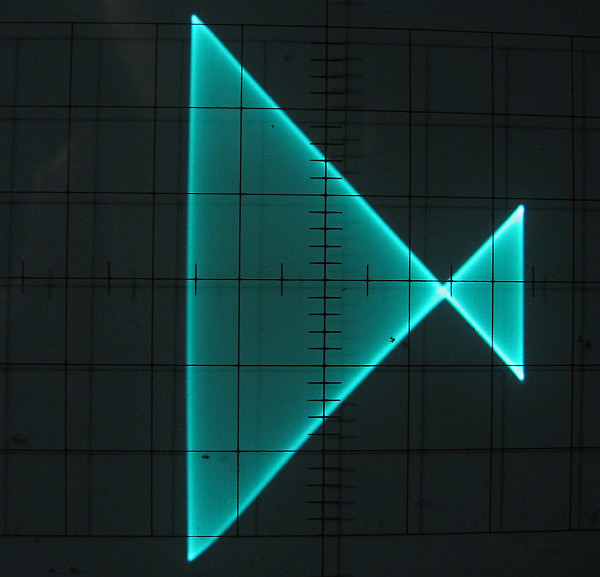

Noch deutlicher ist dieser Effekt bei Übermodulation zu sehen:
Hat jemand eine Elklärung für diesen Effekt? Vielleicht sollte ich den Ausgang auf die selbe Weise biasen, wie ich das beim Eingang bereits gemacht hatte. In Anbetracht der kleinen Schaltung kann ich mit diesem unhörbaren Fehler aber gut leben.
Re: AM-Modulation mit einem SA612 (SA602, NE612, NE602)

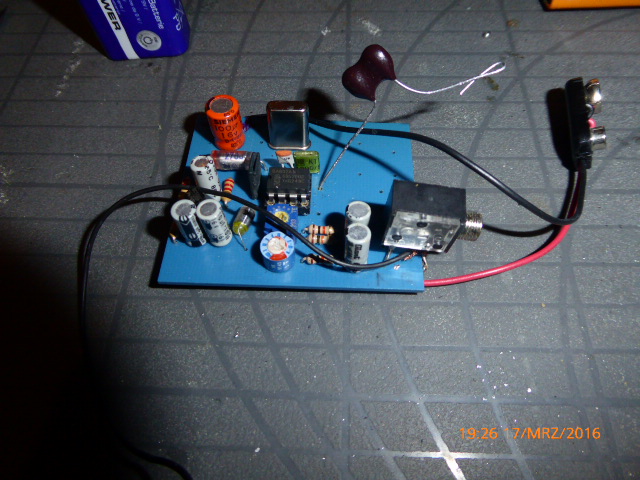

Hallo Volker, nach dem Plan habe ich auch einen mit 6 MhZ Quartz. Die Ankopplung mache ich in die Antennenbuchse mit einem 120 Pf C. Für Mittelwelle braucht es aber einen entsprechenden Quartz. Wo sind den diese noch zu bekommen?
