Hallo zusammen
Als Ergänzung zu dem Projekt R3RAP in:

http://www.wumpus-gollum-forum.de/forum/...ekte-58_47.html

möchte ich den endgültigen Spulensatz vorstellen.


Nach unzähligen Versuchen und wickeln von Spulen für die Bereiche KW, MW und LW möchte ich nun einen kompletten Spulensatz vorstellen der beim Black Receptor (Version mit drei Röhren) zu guten Empfangsergebnissen führt.
Selbstverständlich können alle Daten nur Richtwerte sein da verschiedene Leute immer die Verschiedensten Geräteaufbauten realisieren werden. Kein Gerät wird dem anderen gleichen selbst wenn jeder exakt den gleichen Schaltplan vorliegen hat.

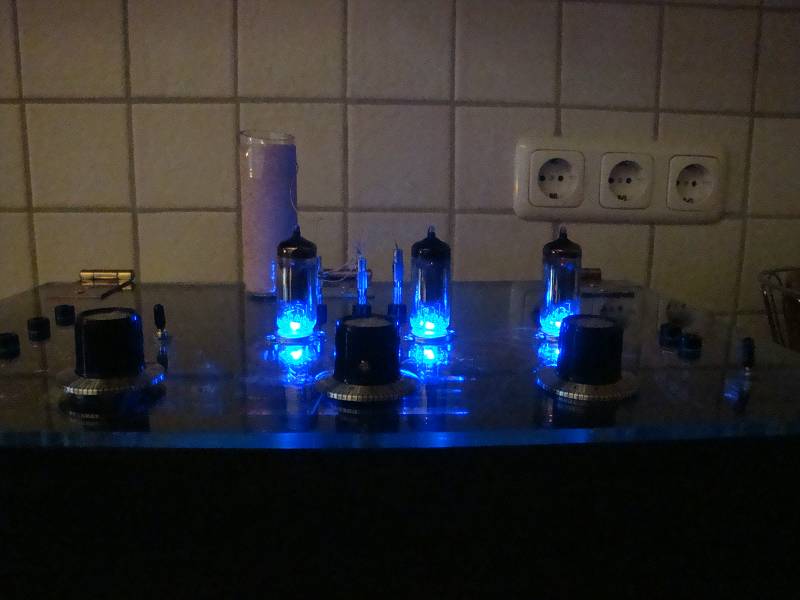

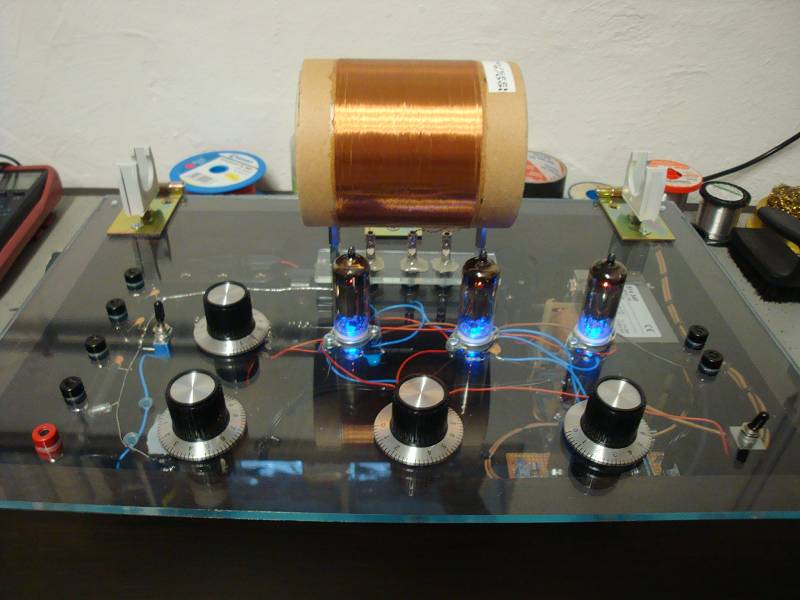

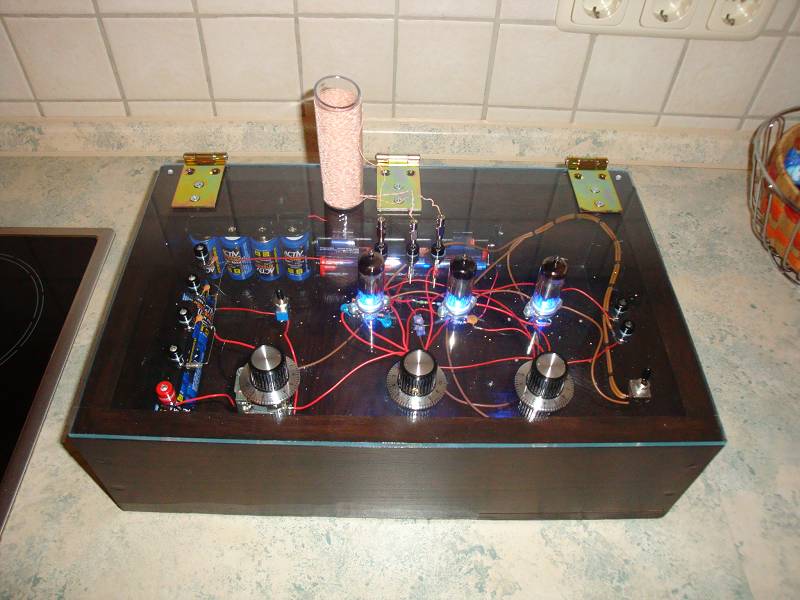

Einige von euch werden sich daran erinnern das ich im Mai 2012 dieses Radio gebaut habe:

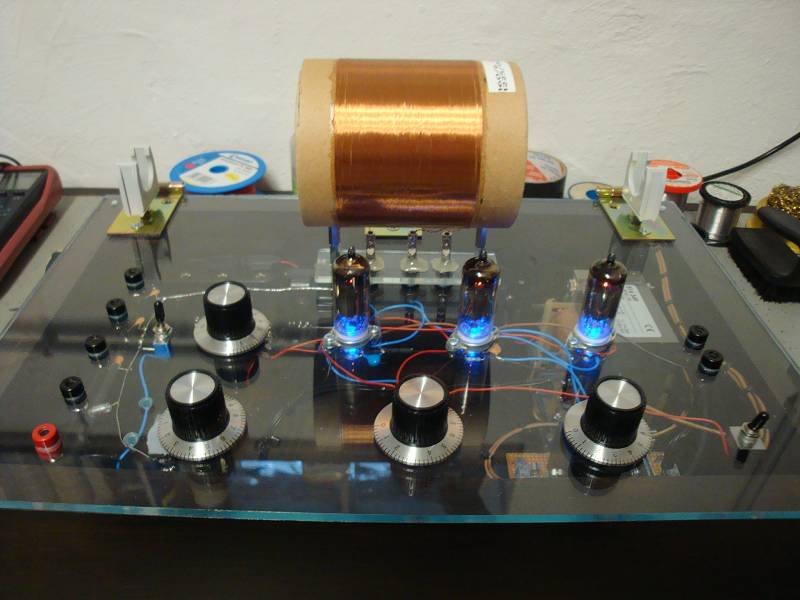

Die letzte Spule die ich seinerzeit mit gutem Erfolg getestet habe war diese hier:

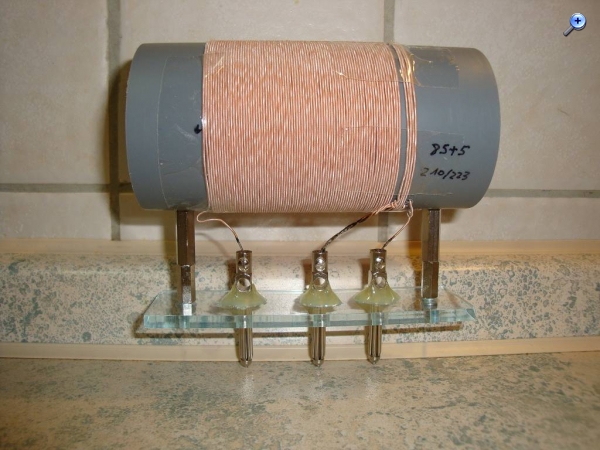

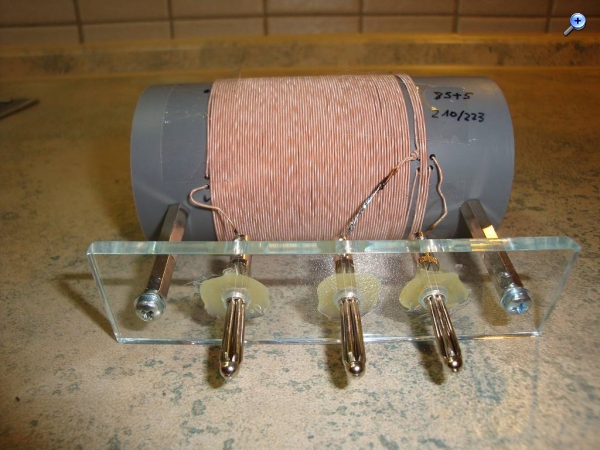

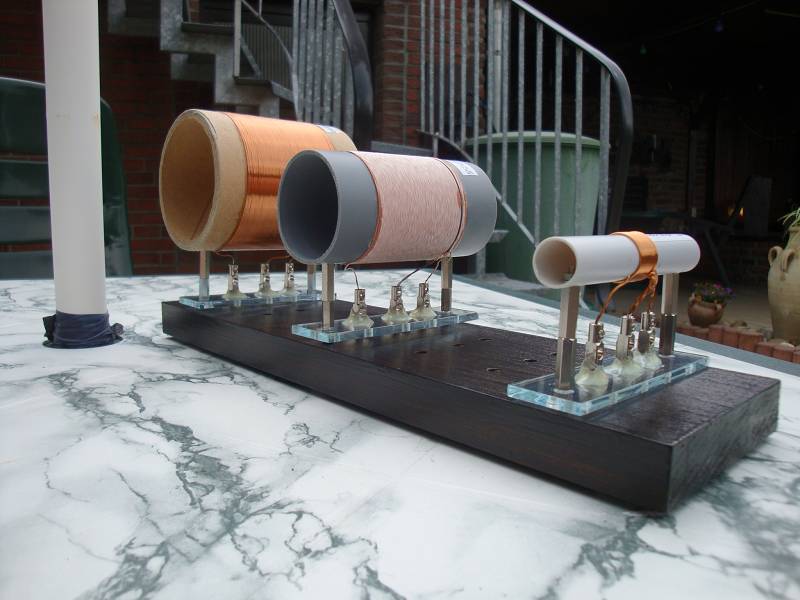

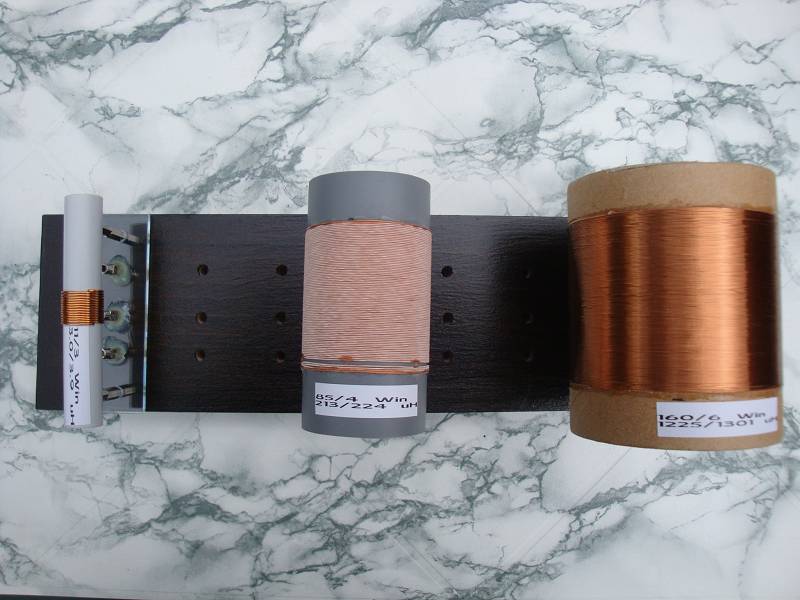

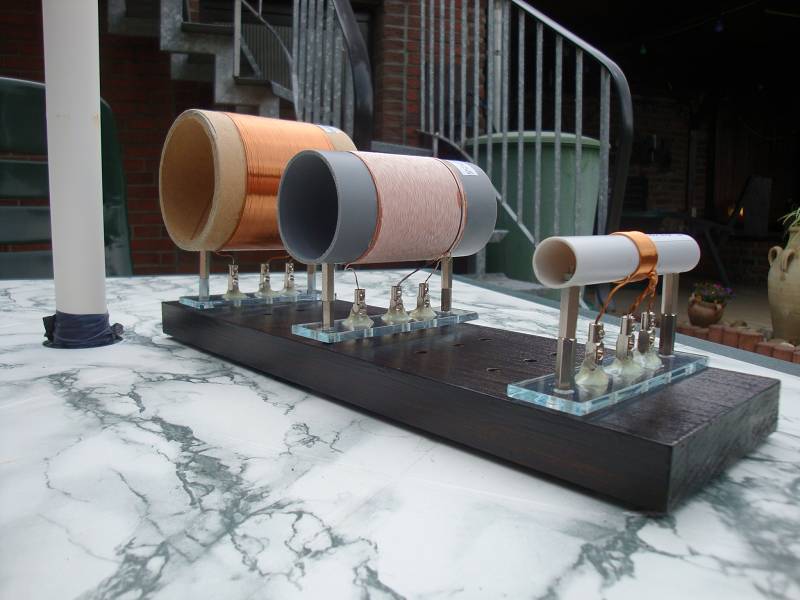

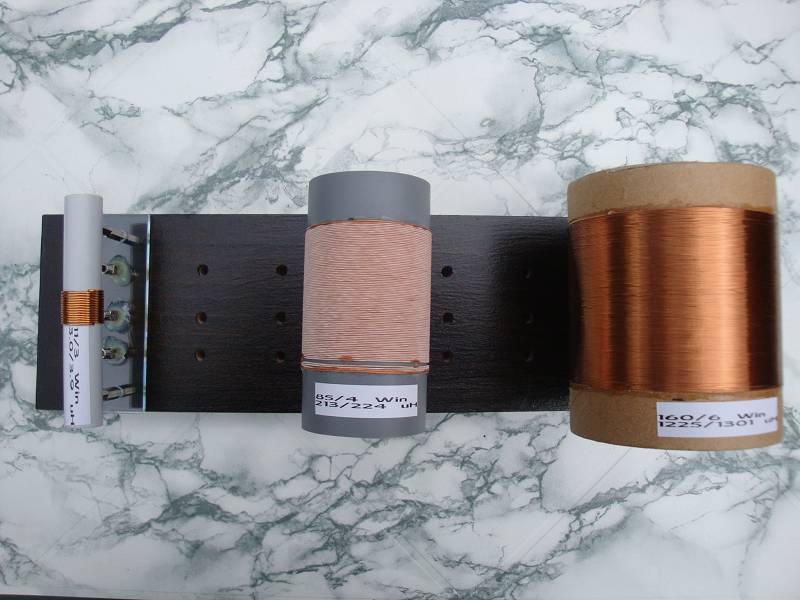

Mittlerweile habe ich die endgültigen Spulen für die Bereiche MW, LW und KW fertiggestellt und mit umwerfenden Erfolg in Betrieb genommen. Hier die Bilder:

Bereich MW

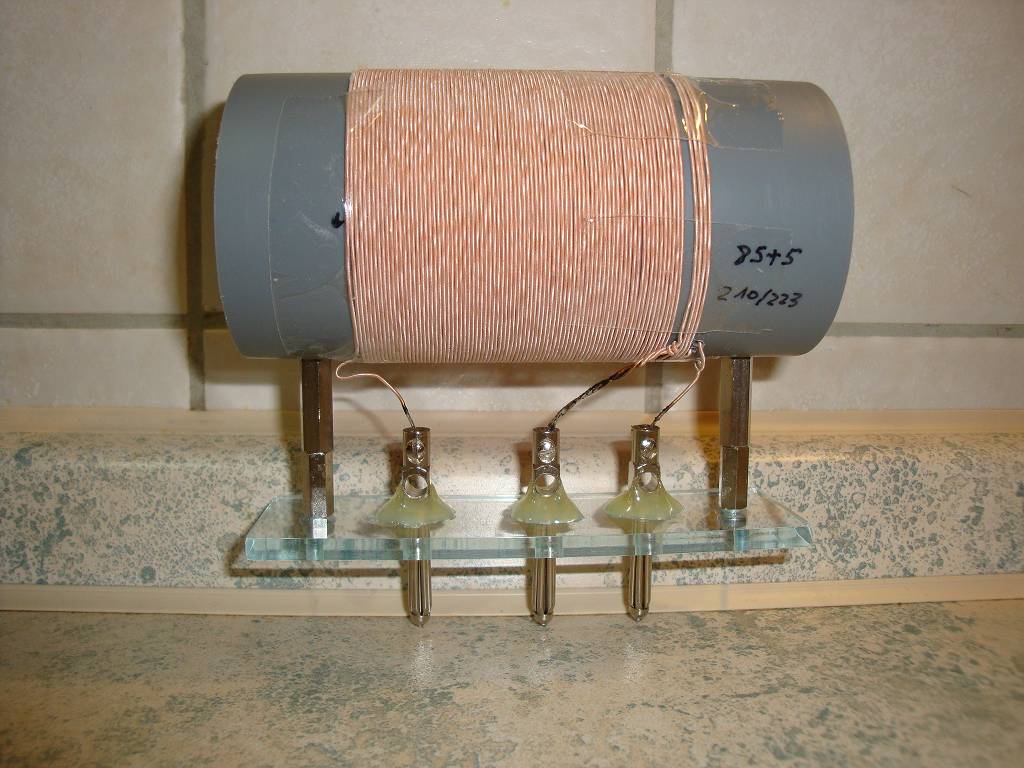

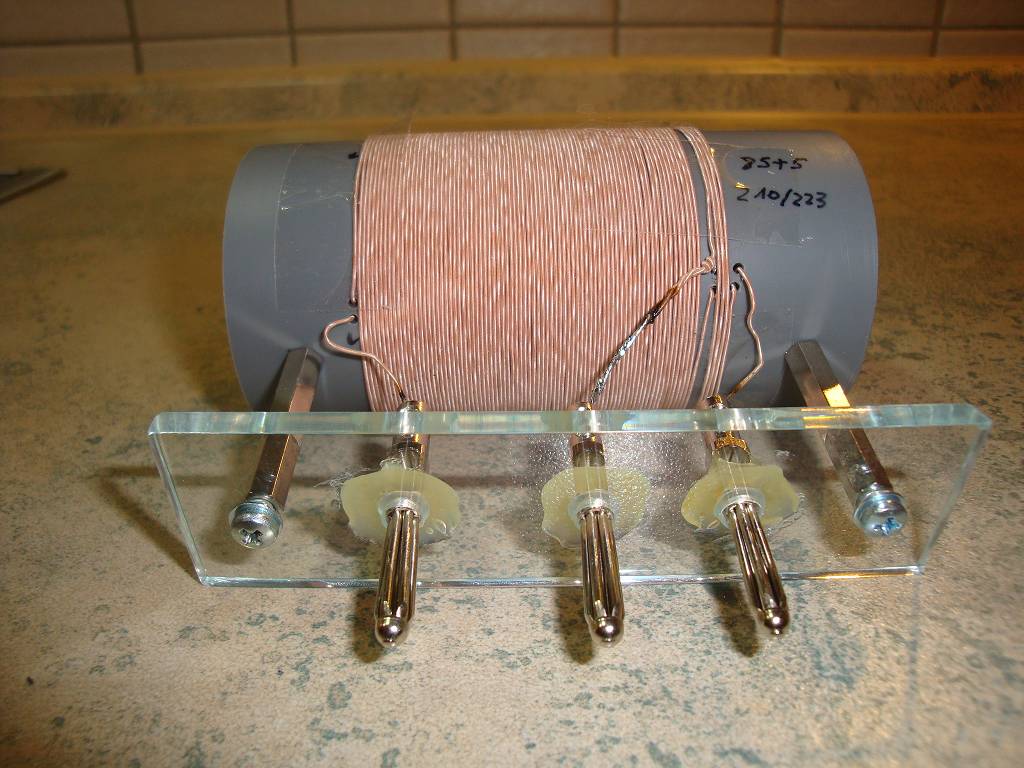

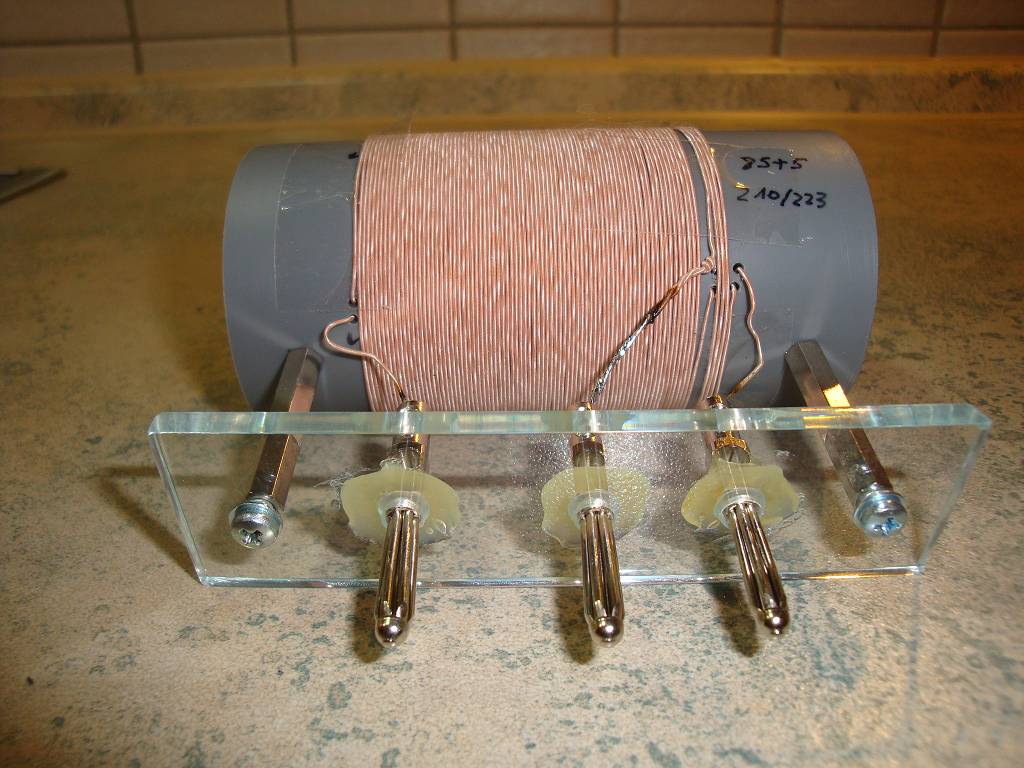

Antennenspule 85 Windungen = 213 uH
Koppelspule 4 Windungen = 224 uH für die komplette Spule.
Durchmesser 50mm



Bereich LW




Antennenspule 160 Windungen = 1225 uH
Koppelspule 6 Windungen = 1301 uH für die komplette Spule.
Durchmesser 80mm

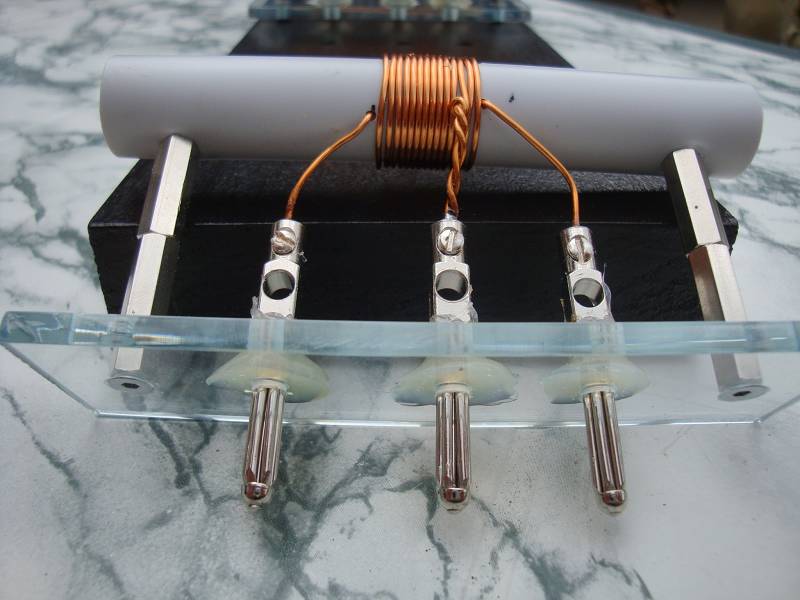

Bereich KW

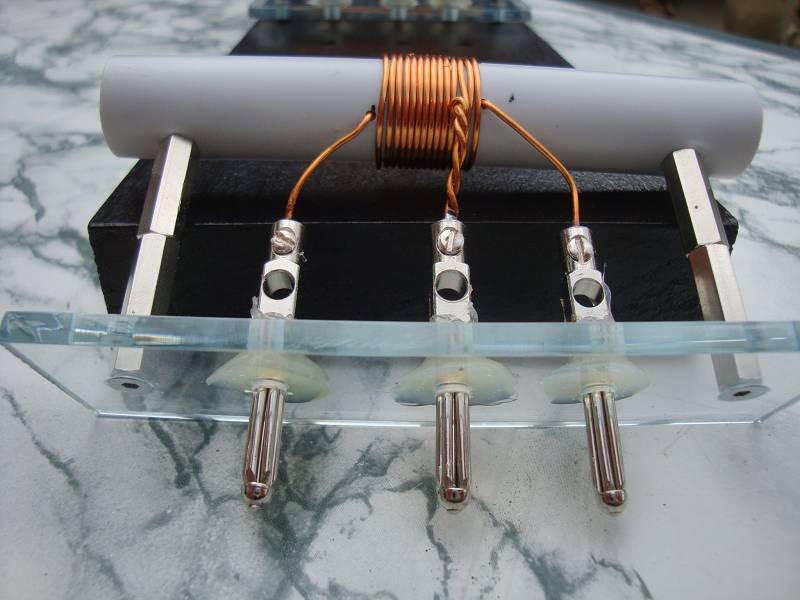

Antennenspule 11 Windungen = 3,0uH
Koppelspule 3 Windungen = 3,9 uH für die komplette Spule.
Durchmesser 16mm










Falls genauere Daten gewünscht werden oder sonstige Fragen bestehen, bitte melden.

viele Grüße

Rolf

Zuletzt bearbeitet am 11.08.12 14:26

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo Rolf,

sehr schön gemacht.

Genauso wurde es in den Ende 1920... Anfang 1930er Jahren in den Rückkopplungsempfängern für MW und LW gemacht - nur halt alles mit Volldraht CuL.

Wenn man bedenkt, daß die Güte des Schwingkreises durch die Rückkopplung bestimmt wird, ist für Rückkopplungsempfänger wohl auch keine HF-Litze notwendig.

Guten Empfang

Viele Grüße
Bernd

Hallo zusammen

vielen Dank für das Lob von euch.
Die Werte für die KW Spule habe ich gerade noch eingetragen. (War auf dem Bild schlecht zu erkennen und gerade habe ich auf der Spule nachgesehen.

Leider ist mir mein Zetttel mit den Empfangsbereichen abhanden gekommen. Diese Werte trage ich noch nach wenn der Zettel auftaucht oder ich die Bereiche neu ermittelt habe.

viele Grüße

Rolf

Edit am 11.08.2012

Habe soeben festgestellt das ich die Spulen doch schon mal vorgestellt habe und zwar hier:

http://www.wumpus-gollum-forum.de/forum/...tor-58_108.html

Sorry ich war wohl etwas durch die Welle, äh durch den Wind...

viele Grüße

Rolf
