ahhhh! Alles klar, kann in diesem Zustand der Verzückung natürlich passieren. Es sollte womöglich nur andere Mitleser nicht auf eine falsche Spur ziehen. Bestens, dass das nun bereinigt ist!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
das ist wirklich eine interessante Frage was Mikesch da für Ströme gemessen hat. Bei der 100mA- Angabe habe ich auch gezuckt. Es konnte natürlich nicht sein, dass beim Drehen des Wicklungssinns der Rückkopplungsspule, 100mA entstehen. Ich habe das als Messfehler angesehen. Da ich das Datenblatt der Röhre KC1 nicht habe, fand ich aufgrund meiner Vergleichswerte mit einer EF98, die 10mA aber nicht so utopisch. Ich habe am Lautsprecherübertrager einen Anodenstrom von bis zu 8 mA, bei 33VDC.
Ich habe im Datenblatt der EF98 ein Ua von 2,5mA bei 25V gefunden. Wie kommt es zu diesen Ergebnissen?
reiner Anodenstrom von 8mA stimmt nicht. Ich habe die EF98 auch als Triode im NF- Kreis laufen. Schirmgitter und Bremsgitter und Anode sind direkt miteinander verbunden.
Gruß
Joe
30.01.11 00:17
roehrenfreak
nicht registriert
30.01.11 00:17
roehrenfreak
nicht registriert
Re: KC1 Radio
Hallo Joe,
speziell für Autoradios wurde eine besondere Serie Röhren mit sehr niedriger Anodenspannung geschaffen. Die EF98 eine Vertreterin daraus. Auffallend ist die hohe Energiedichte in den Kathoden dieser Röhren.
ja die EF 98 ist eine richtige Niederspannungsröhre. Leider ist die Heizspannung recht hoch und liegt bei ca.300mA. Mit Batterien und Akkus, hast Du da nicht lange Spaß.
Von den HF- Eigenschaften her, ist sie aber sehr gut. Auch einen UKW Pendelempfänger kann man dieser Röhre bauen.

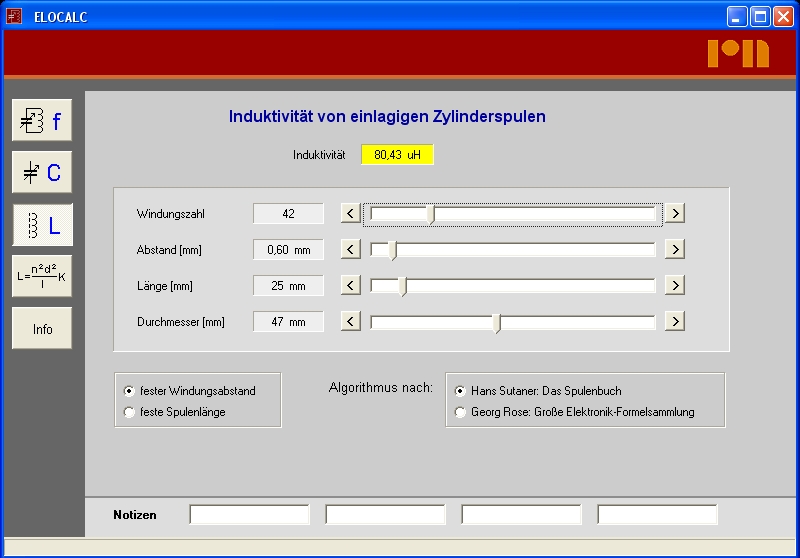

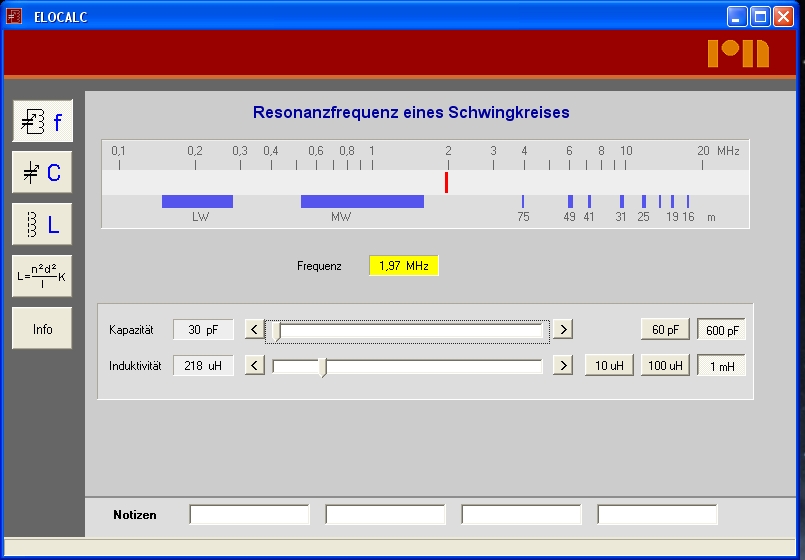

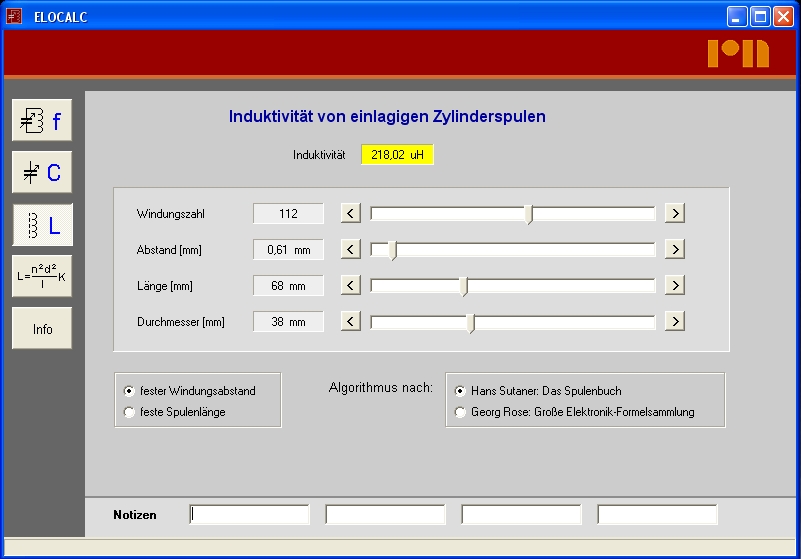

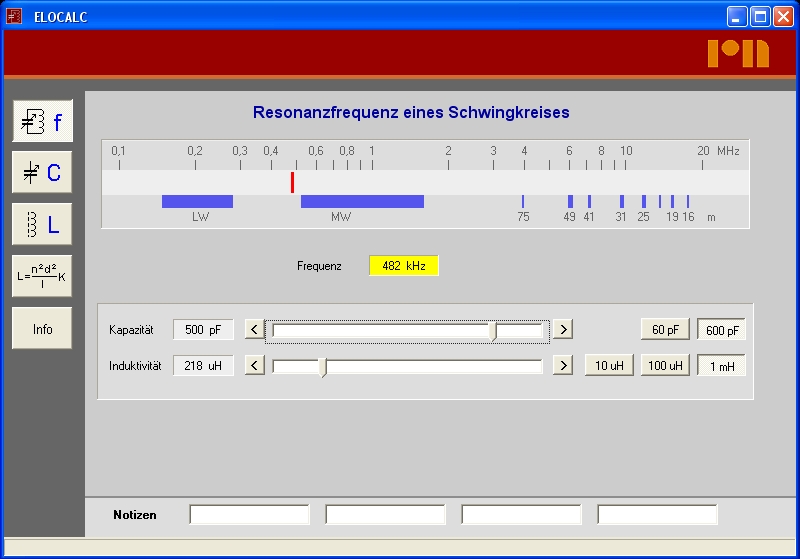

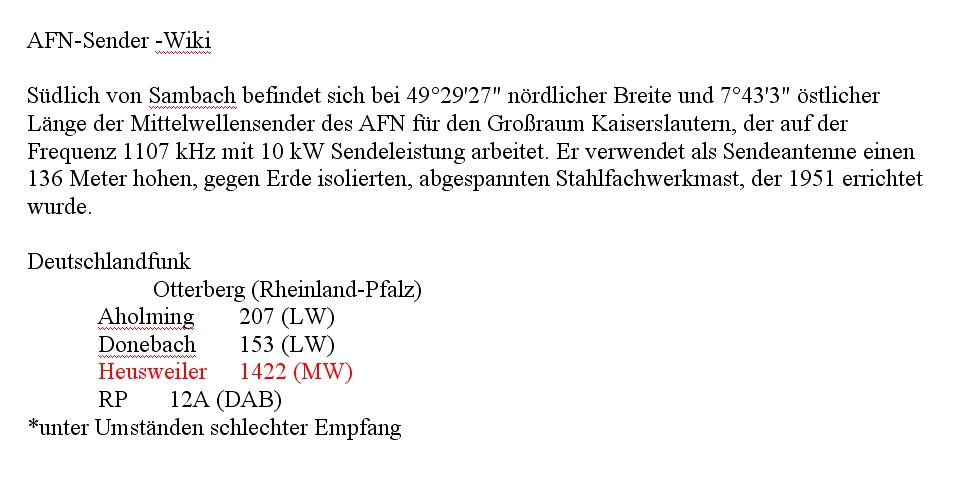

das sind doch schon gute Empfangsergebnisse. Du bewegst Dich also zwischen 1000-1600kHz. Ich würde auf keinen Fall etwas abwickeln. Du würdest damit nur Dein Frequenzband nach oben schieben.
Du solltest erstmal die Antenne frei hängend und so hoch wie möglich installieren und nicht in den Hof legen. Für die Erde musst Du die Wasserleitung oder Zentralheizung nutzen. Nicht den Steckdosen PE.
Wenn dann immer noch nichts zu hören ist, würde ich mal 10W von der Rückkopplungsspule abwickeln und wieder probieren. Kannst Du die Trennschärfe denn mit der Rückkopplungsspule beeinflussen? Warscheinlich findet in den unteren Frequenzbereichen keine ausreichende Rückkopplung statt.
Also wenn ich die Rückkopplungsspule über die Hauptspule schiebe wird der empfangene Sender leiser. Schiebe ich sie ganz von der Hauptspule so ist der empfnagene Sender lauter.
die Rückkopplung funktioniert noch nicht richtig. Gehe mal mit der Spule bis auf maximal 20uH oder wickel immer 10W runter und probier dann wieder aus. Du musst ein Rückkopplungspfeifen bekommen. Oder wickel Dir mal eine zweite Rückkopplungsspule mit 20uH. Das Pfeifen resultiert aus der Differenz, der zugeführten Rückkopplungsfrequenz zur empfangenen Frequenz. Dann wird die Rückkopplung etwas zurückgenommen und damit sind die Verluste in Deinem Schwingkreis, weitgehend ausgeglichen. Dann kann man auch schwache Stationen deutlich hören und die Trennschärfe nimmt gewaltig zu.
Die Antenne / Erde ist aber trotzdem der beste HF- Verstärker.
