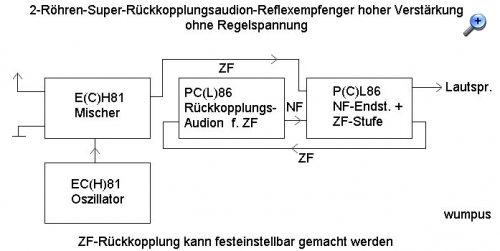

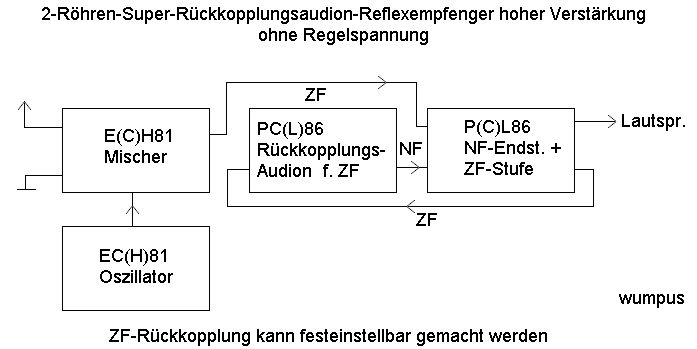

Das Ding ist garnicht so ohne....... Leider keine Regelspannung. Aber wenn man die ZF-Audion-Rückkopplung einstellbar macht, geht es ganz gut. Durch die Standard-multiplikative Mischung läuft der Oszillator /Mischer auch bei 100 Volt ganz gut. Die NF-Mehrfachröhre geht für gleichzeitige ZF-Verstärkung ganz gut, wenn man ZF und NF sauber trennt.
Hallo Martin. Schade.Hab mir schon eine richtig schöne Endröhre rausgesucht.... OK, Super mit einer Röhre.Lautsprecher Betrieb und Ferrit Antenne werden aber ein wenig problematisch. LG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.

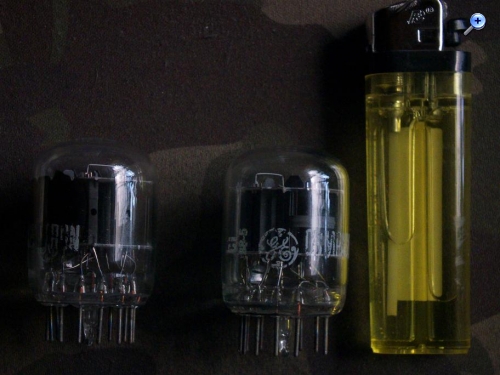

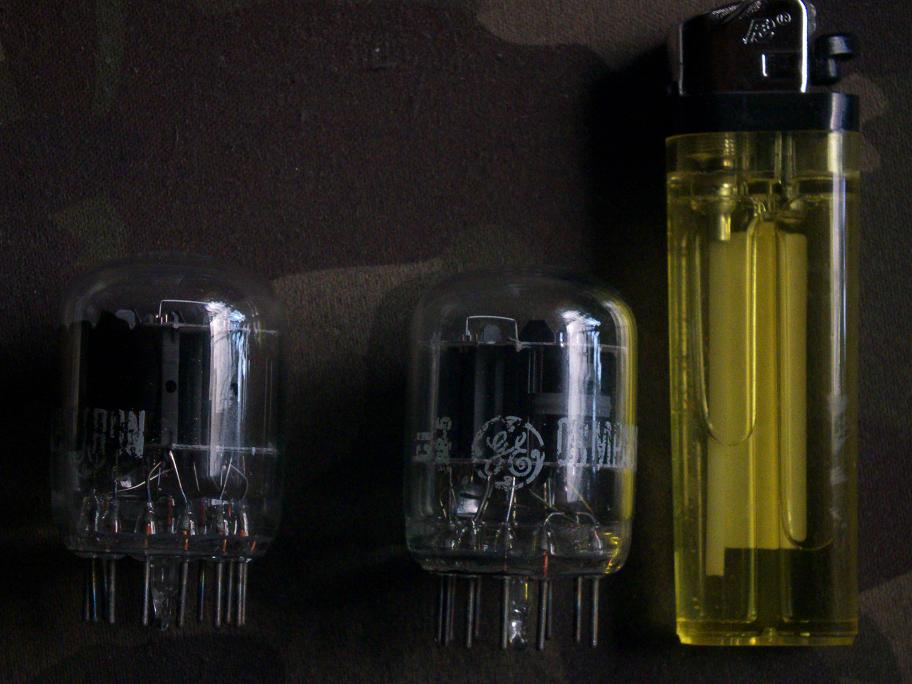

Sie enthält drei Systeme zwei Trioden und eine Penthode. Die Lieblingsbetriebsspannung liegt um 100 Volt.
6M11, Compactron. Heizt allerdings mit rund 1A. Der ATR sollte mind. 10k haben, dann wird sie sogar etwas laut. Ein Zweiröhrenradio, mit 2x 6M11, das wär schon eine extrem heftige Entwicklungsarbeit.
Na so was Da denkt man man kennt schon viel..... Da muss ich passen.Bleiben wir vielleicht doch bei Zwei Röhren.? Solche Schätze wird kaum einer in der Bastelkiste haben. sag einmal, wie hast du die gefunden ? LG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
Hoffentlich sind auch einige Compactron Fassungen in der Bastelkiste. Bei Dekal EFL 200 sieht die Versorgung schon besser aus. ECH81/84 und eine EFL200 in Reflexschaltung, wobei die EFL200 nicht so einfach ist (hohe Steilheit) und eine EAM86 das wären eine Röhre mehr aber man bräuchte bis auch die Reflexschaltung keine "Kunstschaltung" und hatte noch eine Abstimmanzeige. Leider kann ich aus Platzgründen bei mir nicht noch Selbstbau machen, aber mitdenken kann man auch in der kleinsten Hütte und schlaue Bücher sammeln.
Compactrons kommen häufig vor in amerikanischen Fernsehern, und im Tek , zB in meinem 556
hallo Nobby, sowohl die Röhren als auch die Fassungen sind hierzulande zu bekommen. Statt der EAM einfach ein Drehspulinstrument rein, S-Meter. Oder spekulierst du auf die Diode in der EAM als Demodulator?
