kleiner Tipp: Versuche bitte, alle hochfrequenzkritischen Leitungsführungen ("heisse Spulenenden", Steuergitter-Zuführungen, Anoden-Ableitungen...) so kurz wie möglich zu gestalten. Im KW-Bereich macht sich u.U. jeder Zentimeter Draht bemerkbar - meistens negativ!
Freundliche Grüsse, Jürgen rf
Erzähle es mir – und ich werde es vergessen. Zeige es mir – und ich werde mich erinnern. Lass es mich tun - und ich werde es behalten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Jürgen. Danke für den Tipp.Es ist bei diesen Röhrentyp leider nicht so ganz einfach zu verwirklichen, da die Anode unter dem Chassis liegt, das Gitter aber Oben an der Kappe. Ich vermute, das Problem liegt einfach daran, das ich, um die Röhre im Kurzwellenbereich noch zum schwingen bringen zu können, den Oszillator Kreis stark an das Gitter ankoppeln muss.Das wiederum bedämpft den Antennen Kreis zu fest.Anders bringe ich aber die Antennenenergie nicht in die Röhre.Einzige Möglichkeit wäre noch, die Heizspannung Bifilar zu verdrosseln und versuchen , über die Kathode ein zu koppeln.Leichter ist dann doch noch eine Röhre hinzu zu bauen. Und so ein Röhrchen kostet nicht viel Geld und Platz ist auf dem Chassis genug.Also was solls... LG Norbert Nachtrag: Geht doch.Mann muss nur die richtige Antenne anschließen.. Der Empfangsbereich umfasst etwa 5,8 bis 10 MHz. Die Empfindlichkeit: Na Ja... sagen wir so: Man hört was. Es fehlen halt irgendwo 10 - 15 dB Verstärkung.Bin jetzt trotzdem einmal auf die Nachtstunden gespannt. Bis dann wieder
VG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.

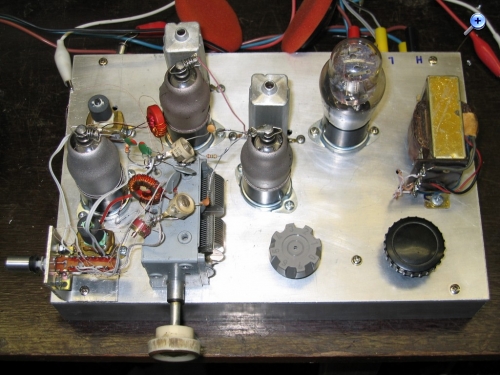

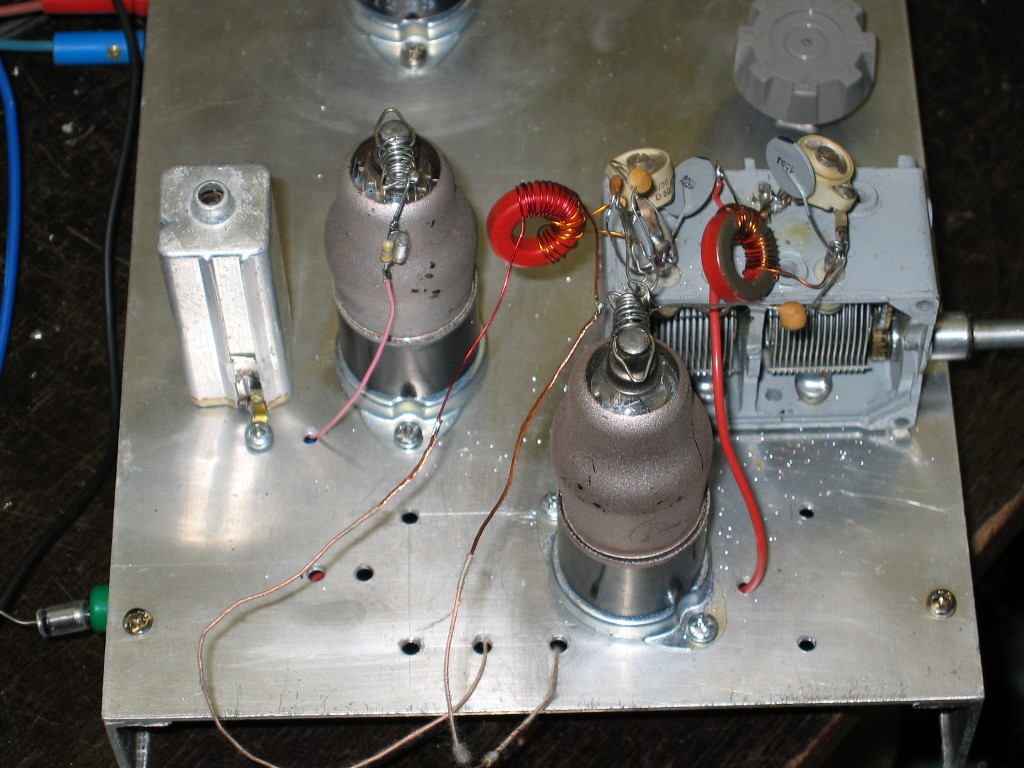

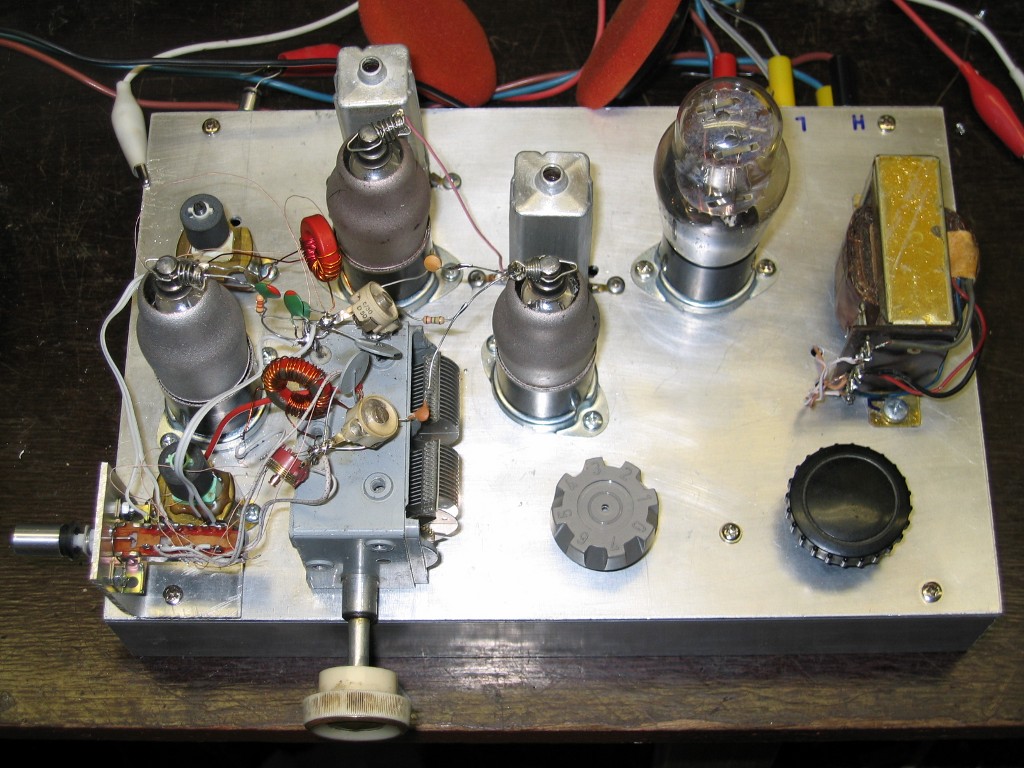

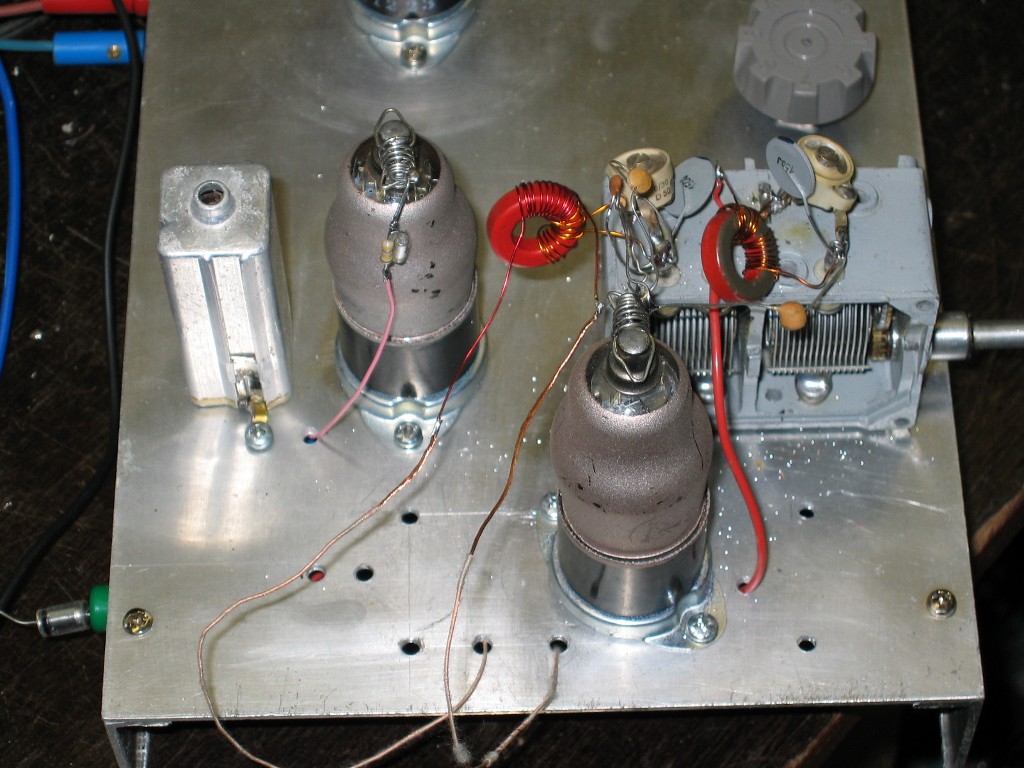

Hallo Miteinander. Jetzt ist es halt doch nur ein normaler Super mit Germanium Diode geworden.Aber vielleicht kommt mir doch noch eine bezahlbare DAC21 unter.... Das Gerät besitzt jetzt drei R207. Links sitzt die Oszillator Röhre, rechts vom Drehkondensator die Mischröhre und hinten die ZF Röhre. Vorne Links ist der Bandumschalter.Es werden empfangen: MW 510 -1700 KHz und Kurzwelle 5900- 10000 KHz. Die Empfindlichkeit ist Gut , die Lautstärke im Lautsprecher aber ein wenig Leise.Für Kopfhörer reicht es aber. Die Oszillator und Eingangs Kreisspulen für Kurzwelle sind auf Ringkernen gewickelt.Abgleichen lassen sie sich durch auseinander Ziehen oder leichtes zusammendrücken der Windungen.Das Gerät hat eine einfache AVR.An der Diode wird über ein RC Glied eine Negative Spannung gewonnen und damit am Gitter die ZF Röhre geregelt. Tja, jetzt stellt sich die Frage, ein Gehäuse bauen oder nicht.?
VG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
ist doch todchick geworden - Respekt! Hier und da vielleicht noch ein paar kosmetische Korrekturen und dann ab dafür in ein Gehäuse. Aber aus Acrylglas - bitte! Man darf und soll das Innenleben durchaus sehen. Das hast Du als Konstrukteur verdient. Beeindruckend, wie Du in so relativ kurzer Zeit das Projekt ans Ziel geführt hast! What's next?
Freundliche Grüsse, Jürgen rf
Erzähle es mir – und ich werde es vergessen. Zeige es mir – und ich werde mich erinnern. Lass es mich tun - und ich werde es behalten.
Hallo Jürgen. Danke für das Lob.Ist aber nichts im Vergleich zu deinem Subminiatur Röhren Super. Hmm, so ein durchsichtiges Gehäuse hat natürlich auch was.Lass ich einfach auf mich zu kommen... Eigentlich fehlt am dem Radio noch etwas ganz Wichtiges:Die Skalenscheibe mit Antrieb.Und wenn die R212 noch 200mW mehr machen würde wäre es auch nicht schlecht.Vielleicht doch eine kleine Russin als Treiber unter dem Chassis verstecken.Oder eine defekte PL36 schlachten und dafür eine DAF96 im Sockel einbauen bis sich eine DAC21 einfindet. Am meisten Spaß macht doch so ein Gerät wenn es noch nicht fertig ist. Was dann ? Ich habe vom bekannten Surplus Versender mit dem großen P einen Satz D und E Röhren für 5 Euro bestellt.Darunter waren eine ECF86,EBF89 und ECL84. Fehlt noch eine EF85 oder EF183 als Vorstufe weil sich sich die ECF 86 nicht regeln lässt und fertig wäre der Röhrensatz für einen Mittelwellen/Kurzwellen Super. VG Norbert Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
Bei Deiner Suche nach einer DAC21 fiel mir was ein, nämlich das einen Ersatz gibt eine 1H5 GT (DAC32). Etwas abweichende Daten aber bei Deinem Projekt bestimmt anpassbar. In Nürnberg zu einem erträglichen Preis neu zu bekommen oder mal Umschau halten.

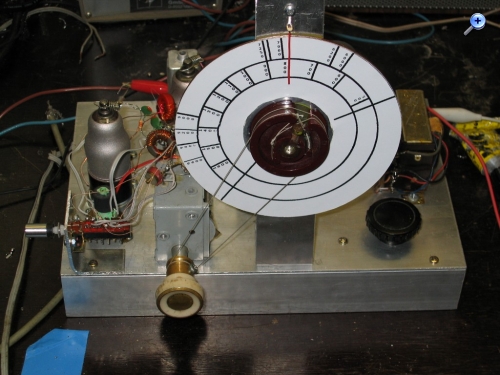

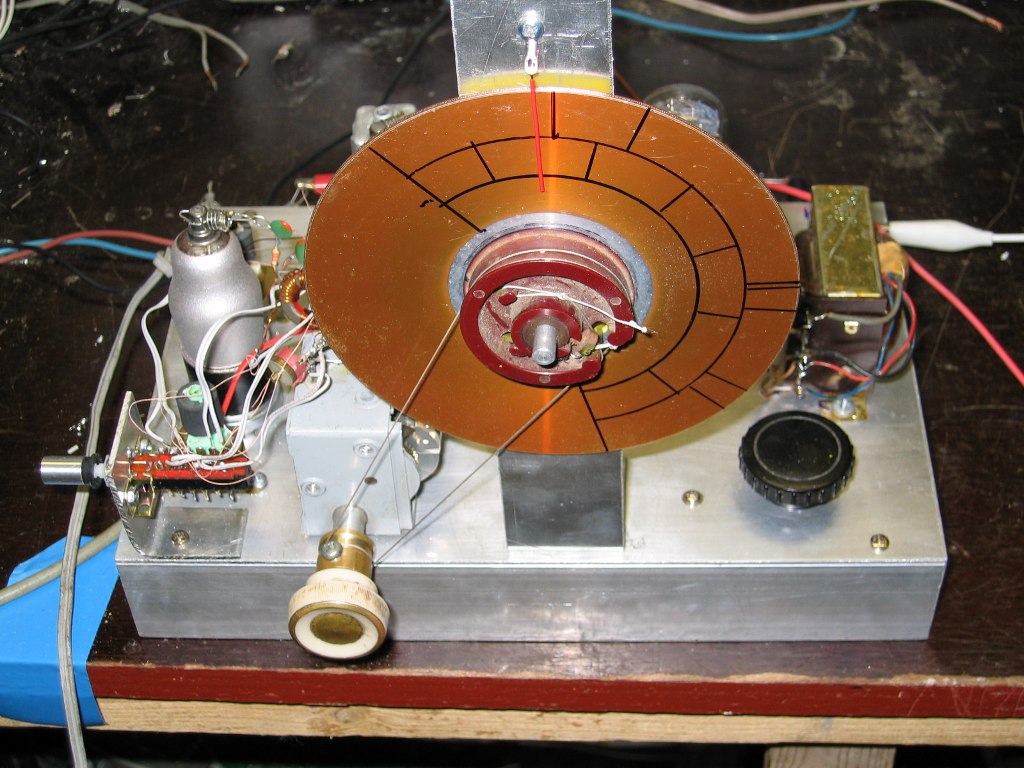

Hallo Nobby. Danke für den Tip. Nürnberg ist leider ein paar Meter zu weit weg.Aber wer weiß, vielleicht klappt es ja mal wieder zu einem Heimspiel vom Club. Einstweilen habe ich das Gerät so gelassen.Nur die Filter noch einmal abgeglichen und den Arbeitspunkt der R212 etwas verschoben. Es reicht jetzt momentan für Zimmerlautstärke über einen guten Lautsprecher. Heute Abend habe ich mich mit der Sender Skala beschäftigt.Die Scheibe einer alten Festplatte hat sich irgendwie angeboten. Da zu der Skalen Antrieb aus einen alten Radio.Und natürlich ein wenig Messing und ein Neffe der mit einer Drehbank umgehen kann. Die Beschriftung ist noch provisorisch.Die eigentliche Skala wird mit dem PC gemacht und dann aufgeklebt. Mal schauen...
VG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
Das mit Nürnberg war nicht nur wörtlich gemeint, es gibt einen Röhrenhändler der einen Versandhandel betreibt. Hier ist werbefreiheit angesagt. Du hast eine PN.
Hallo Nobby Danke Schön.Einige Sachen sind sogar günstig.Wie z.B die Noval Sockel für 1,50 € Ich warte mal ab, ob ich noch was brauche um Versand Kosten zu sparen.

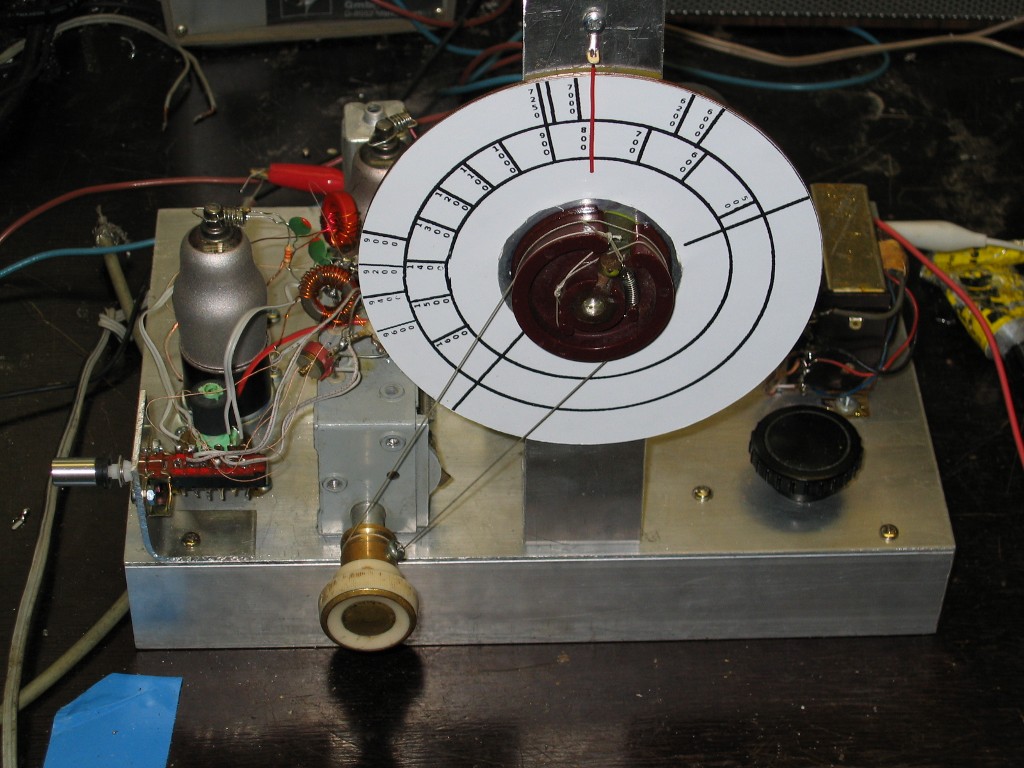

Zum Radio.Ich habe jetzt die Skala auf Laser Fotopapier ausgedruckt und einfach auf die Scheibe geklebt.Schaut schon ein wenig besser aus.Jetzt fehlt noch ein Skalen Lämpchen.Mal schauen, was so im Keller liegt.
VG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
ein schönes Gerät hast Du da entwickelt. Ich habe mal eine Frage zum Chassis. Hast Du es an der Biegebank selbst gefertigt oder gibt es so etwas zu kaufen? Wie sieht denn der abschließende Stromlaufplan aus?
