ja das ist es auch, was mich fasziniert, ein so empfindliches, trennscharfes Radio mit so wenigen Teilen und Spulen, einfach Spitze. Mein erstes Röhrenselbstbauradio wird sicher auch ein Rückkopplungsradio.
Zurück zum Ferritstab, ich habe auch schon herausgefunden, je länger desto besser (Stimmt nicht überall im Leben, aber für Ferritantennen schon, haha)
Ich will versuchen, meinen kurzen 8 cm Stab zu gebrauchen, dann passt alles in ein schönes kleines Gehäuse.
Viele liebe Grüße
Bernd
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
16.01.11 02:47
Bennybuis
nicht registriert
16.01.11 02:47
Bennybuis
nicht registriert
Re: 2 Transistor Rückkopplungesradio
Ja Jürgen,
der kleine Junge in mir lebt noch immer, ich sitze Stunden mit dem Kristallhörer im Ohr und belausche meinen Lieblingssender, das kleine selbst gebaute Radio ohne Gehäuse neben mir, haha. Heute noch wird es vielleicht abgelöst durch das Funkschau Radio.
Viele liebe Grüße
Bernd
16.01.11 02:51
roehrenfreak
nicht registriert
16.01.11 02:51
roehrenfreak
nicht registriert
Re: 2 Transistor Rückkopplungesradio
Hallo Bernd,
ein (zu) kurzer Ferritstab wirkt sich leider negativ auf die Bedienbarkeit und Empfindlichkeit des Empfängers aus. Es wäre also schon besser, wenn Du einen Ferritstab von mehr als 100mm Länge verwenden würdest. Er dient schliesslich auch zur Abstimmung (kein Drehko) ...
das ist der Punkt, haha. Ich habe noch einen Drehkondensator, einen kleinen mit Plastik zwischen den Elementen, einen baugleichen wie er auch in meinem 2 Transistor Radio zu finden ist. Den würde ich gerne zum Abstimmen gebrauchen, mal sehen wies funktioniert. Bin ich nicht zufrieden, werde ich auch ein " Schiebestab Radio" bauen, haha, habe ich noch nie gebaut, so für alles gibt es ein erstes Mal. Muss ich wirklich Stab schieben, werde ich natürlich den größten Ferritstab gebrauchen, den ich habe.
das ist der besagte TA7642. Den kannst Du beim blauen C erwerben. ca 1€
Schau mal unter dem Beitrag, " Miniradio. Seite 90 einer Funkschau fehlt" , da hatte ich Dir die Applikation reingelegt.
Gruß
Joe
21.01.11 16:40
Bennybuis
nicht registriert
21.01.11 16:40
Bennybuis
nicht registriert
Re: 2 Transistor Rückkopplungsradio
Hallo Freunde,
ich habe gerade mein Rückkopplungsradio repariert, nun ist es perfekt, es brauchte nur einen 470 pF Kondensator parallel zum Audioausgang und sihe da, alles in Butter, nun kann ich damit meinen LM386 ansteuern, cool. Jetzt muss ich natürlich nochmal eines bauen mit LM386, ich will endlich ein Eigenbau Radio, dass auch einen Lautsprecher ansteuern kann.
Viele liebe Grüße aus Holland.
Bernd
21.01.11 20:01
Bennybuis
nicht registriert
21.01.11 20:01
Bennybuis
nicht registriert
Re: 2 Transistor Rückkopplungesradio
Hallo zusammen,

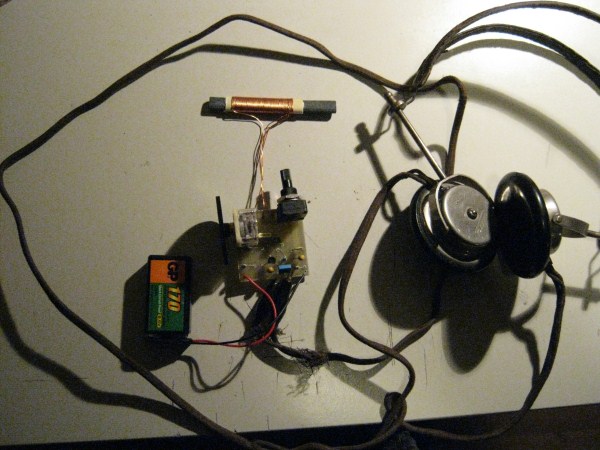

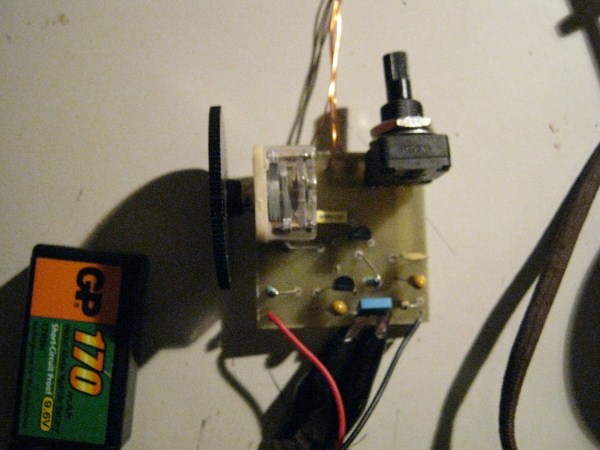

kleine Platine mit Edding 3000 und Edding 400 handgemalt, geätzt, gebohrt und bestückt, haha. Ein 10 nF Kondensator am Ausgang hat alle Probleme beseitigt, das Radio ist jetzt echt gut, auf jeden Fall ist der Nachbau sehr zu empfehlen, vor allem für den Anfänger, das Radio ist super empfindlich und geht für die paar Teile super gut.
