Re: Multifunktions CW- Dekodierung mit Arduino 2560
Moin Joerg, Dauerton senden Baken aus , dann kommt meist das Rufzeichen und der Locator. Es kann auch sein ,dass jemand den Sender /Antenne abstimmt. Ansonsten viel Erfolg beim cw lernen Gruß Hal
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Multifunktions CW- Dekodierung mit Arduino 2560
Hallo Hal,

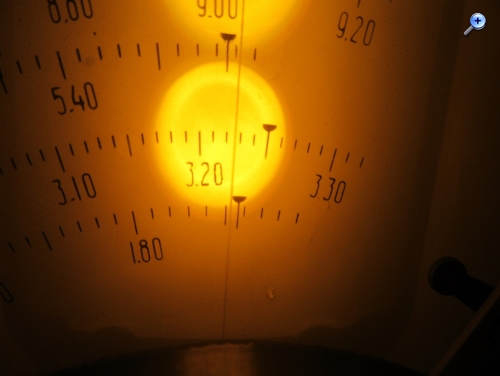

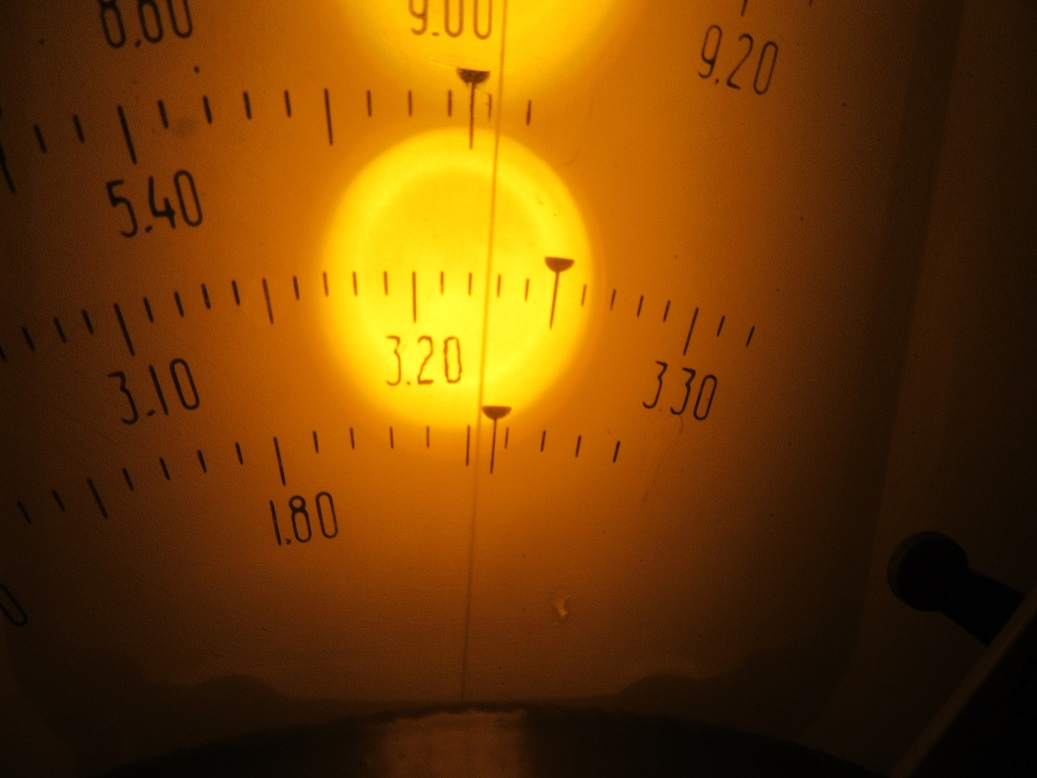

trotz der 160m kann ich die 1854kHz sogar nur mit 5m Behelfsantenne, parterre, Stahlbetonumgebung im R-311 empfangen und mit Mikro dekodieren. Das fand ich nun eigentlich sehr ungewöhnlich, keine zusätzliche Anpassung. 100W an 60m Antenne auf 318km mit Zimmerantenne? Auf Twente kommt er z.Zt. mit S7-S9 rein. Rauschen S5 bei 400Hz Filter. Das sind immerhin 770km. Im Anhang ein mp3 aus meinem Empfänger mit Zimmerantenne und Mikro aufgenommen. Nachtrag: über SDR sogar in Süd- Griechenland empfangbar. 1900km !!
Danke und Gruß
Joerg
P.S. Ich kann das gar nicht glauben......vielleicht Einwirkungen aus dem umliegenden Leitungsnetz?
Re: Multifunktions CW- Dekodierung mit Arduino 2560
Hallo zusammen,
hier einen weiteren Link zu YT. Dieser zeigt meine Bastelei und die zugehörige Peripherie beim richtigen CW- Empfang auf 80m. Ganz kurz gehalten, ohne bla, bla, Kommentare nur als Text eingeblendet. Halt ein Einblick auf die Versuche eines CW- Amateurs. Ich bin nun dabei alle nötigen Teile des Endausbaus zu organisieren und plane das Gerät. Der Kompressortest fehlt aber noch, da "M" erst Ende Dezember liefert. Ich habe natürlich gleich ein paar teure Schottkydioden geordert......und promt fehlt eine im Lagerbestand und muss aus den USA eingeflogen werden. Die Mikrofonverstärkung ist besser als das Line_In, da die Verstärkung über den LM386 irgendwie einen leichten Kompressoreffekt hat. Die Signalstärke kann etwas mehr schwanken.
Viel Spaß
Joerg
PS. Der Name ist bewusst gewählt, da es im www. immer wieder Nachfragen dazu gibt. Ich werde meine Morsevideos auch in internationalen Foren einstellen. Mal sehen...ob die Anzahl der Interessenten steigt.
Re: Multifunktions CW- Dekodierung mit Arduino 2560
Hallo Bastelgemeinde,
ich brauche einen Rat.....

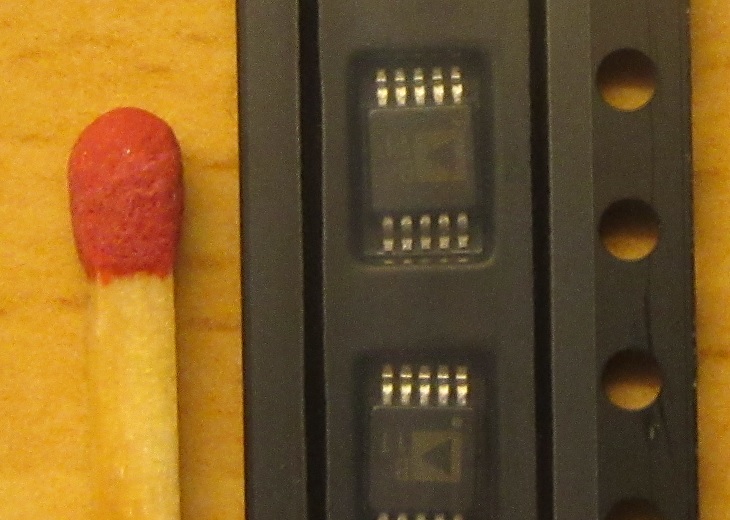

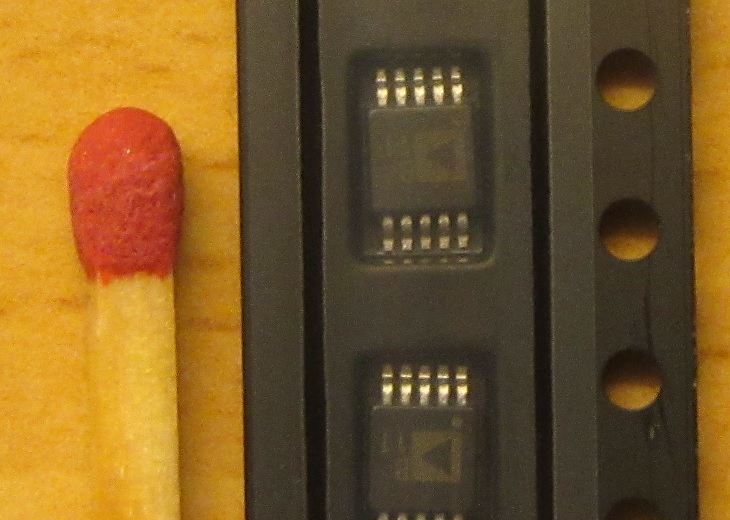

Habt ihr schon einmal solch ein fipsiges Bauteil verarbeitet? Das ist der Kompressor / Limitter / Mikrofonverstärker SSM2167. Da bin ich echt ratlos und erstaunt über die SMD- Dimensionen,......hatte im Datenblatt die Ausführung nicht betrachtet. Das Teil will ich auf eine IC- Fassung auflöten.
Re: Multifunktions CW- Dekodierung mit Arduino 2560
Es gibt eigentlich für alle Rastergrößen Breakout-Boards.
Bauteil mit Fluxi88 und Pinzette fixieren und dann mit normaler Lötspitze (60-80 Watt Kolben) einmal über alle Bauteilbeinchen drüber, sollen im ersten Schritt ruhig Brücken entstehen! Dann nocheinmal mit Entlötltze drüber und fertig. Durchlichtkontrolle das wars. Bloß nicht anfangen jedes Beinchen einzeln zu löten!
Re: Multifunktions CW- Dekodierung mit Arduino 2560
Hallo Bernhard, hallo zusammen,
da hast Du bei mir eine echte Wissenslücke geschlossen. Habe gleich mal nach SOP10 MSOP10 0.5 mm Pitch gegurgelt und auch gefunden. Beim V etwas versteckt, hier bestelle ich gern und habe für den Endausbau schon einige Teile im Warenkorb.
Re: Multifunktions CW- Dekodierung mit Arduino 2560
Hallo CW- Freunde,
der Dekoder geht nun in seine letze Runde. Der SSM2167 auf dem SOP10 MSOP10 0.5 brachte nicht den Überhype. Die Filterung einer schwankenden (Fadeing) CW- Tonfrequenz muss dazu sehr schmalbandig sein. Limitter ok, Compression bringt auch andere Frequenzen zu weit nach vorn.....nicht ganz leicht das Thema zu beherrschen.

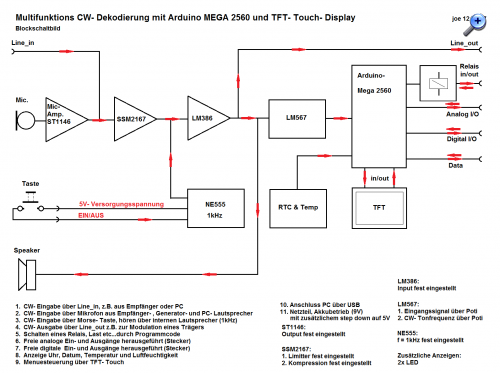

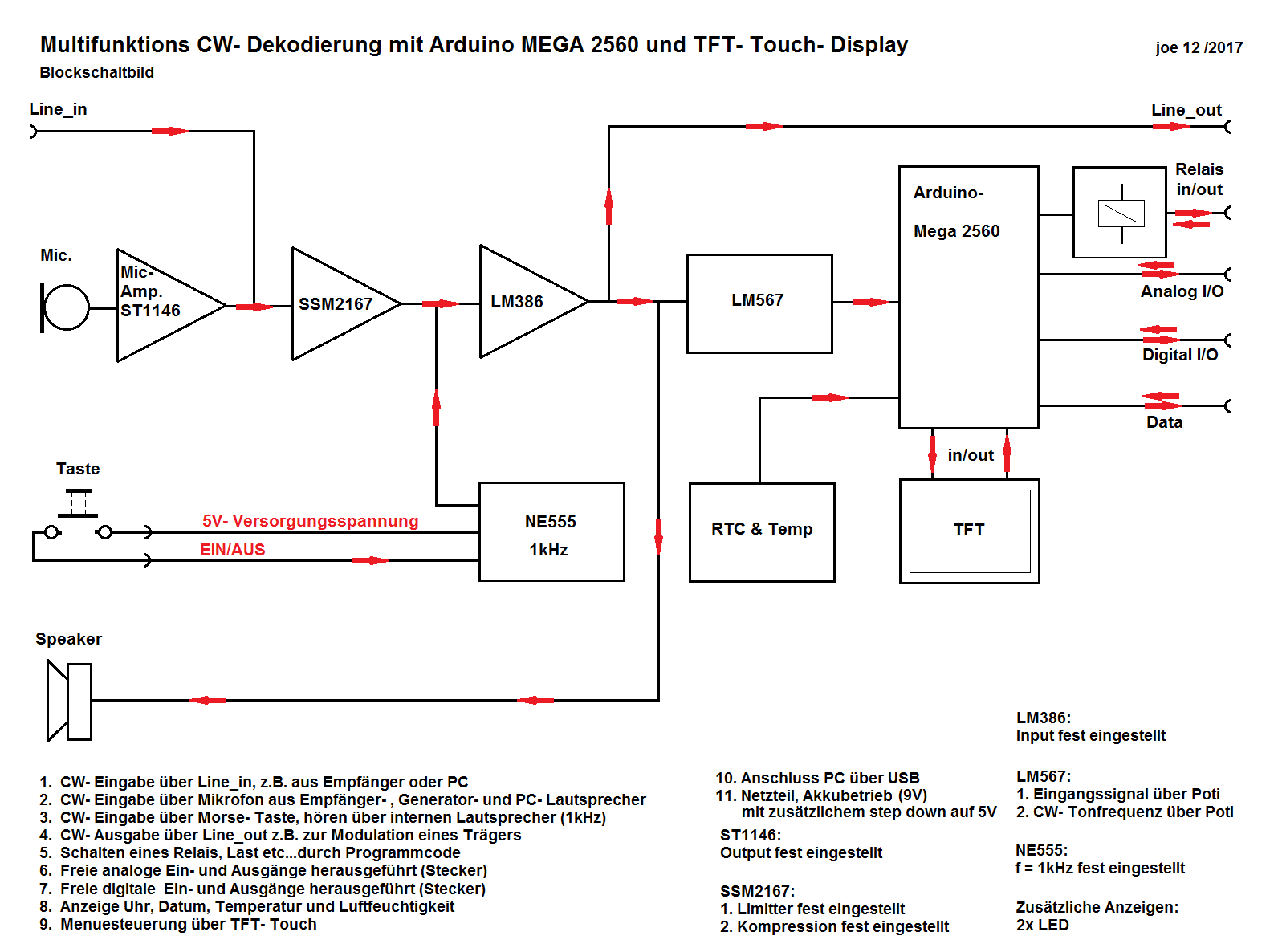

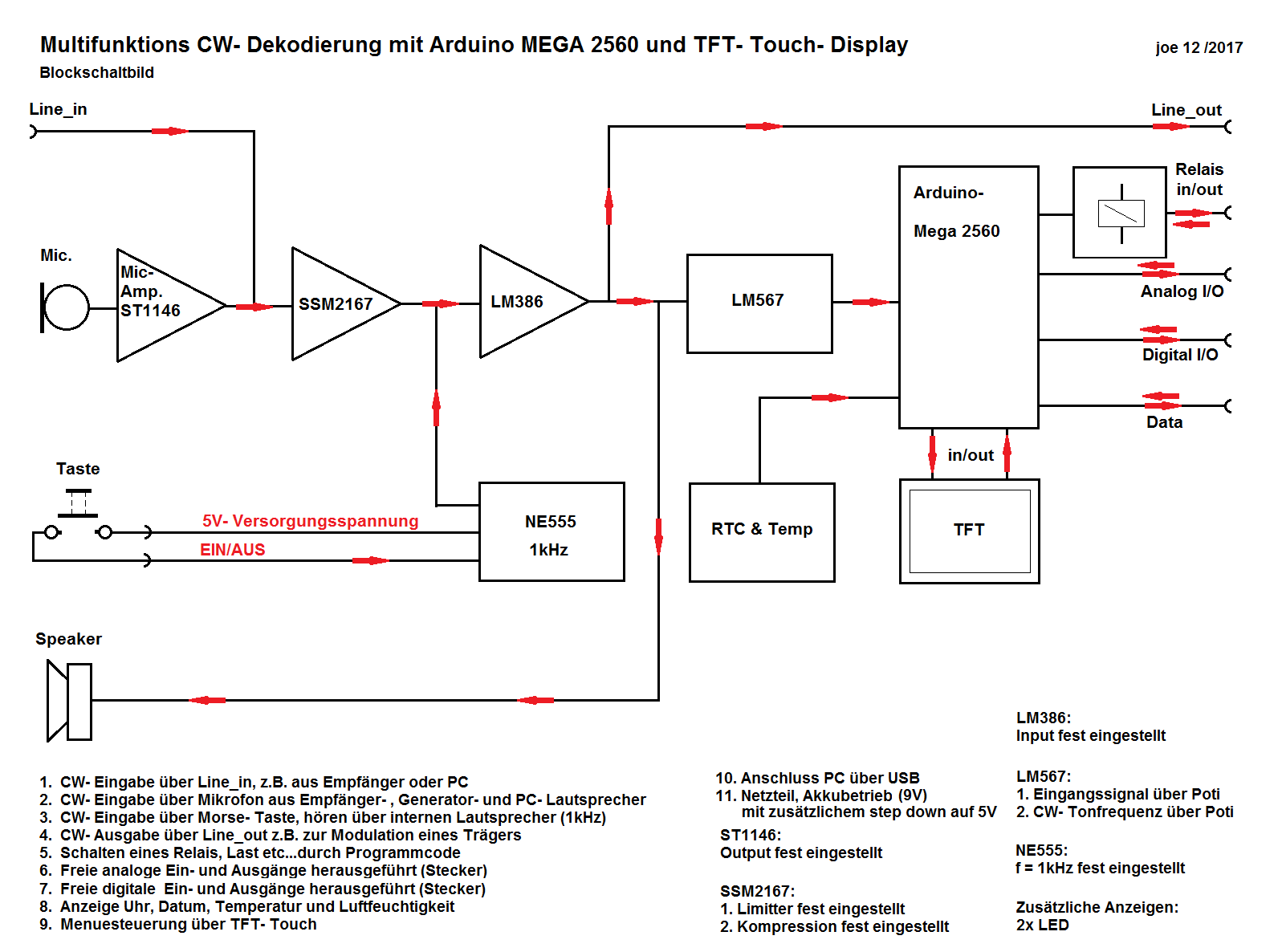

Hier mal eine Art Blockschaltung der bis jetzt umgesetzten Funktionen.
