Hallo Freunde!

Also. Die Spannungen an der Endstufe stimmen. Batteriespannung ist 3,2V.

An C16 messe ich 1,74V, soll 1,71V

C14 3,14V, soll 2,78V

Q1 C 0,028V, soll 2,8V; B 0,649V, soll 1,3V; E 0,016V, soll 0,68V

Q2 C 0,011V, soll 1,6V; B 0,641V, soll 0,76V; E 0,0V, soll 0,05V

Q3 C 0,014V, soll 2,8V; B 0,627V, soll 0,8V; E 0,0V, soll 0,07V

Hmmm... Irgendwie bekommen die Transis keine/zu wenig Spannung. Kann jemand helfen?

Hallo Mark,

miss mal die Spannung an D2,D3,D4 bzw. Pluspol von C16 (soll 1,71V) - vielleicht ist eine Diode verpolt. Es sieht nach zu hoher Spannung an diesem Punkt aus.

Viele Grüße

Ingo.

Hallo Mark,

du hast an die Messpunkte auf der Platine gedacht, die nach der Montage (und Kontrollmessung) noch zusammengelötet werden müssen?
Grüße,
Volker

Also, danke für den Tipp, ich hab mal wieder gezeigt, wie blőde ich doch bin.

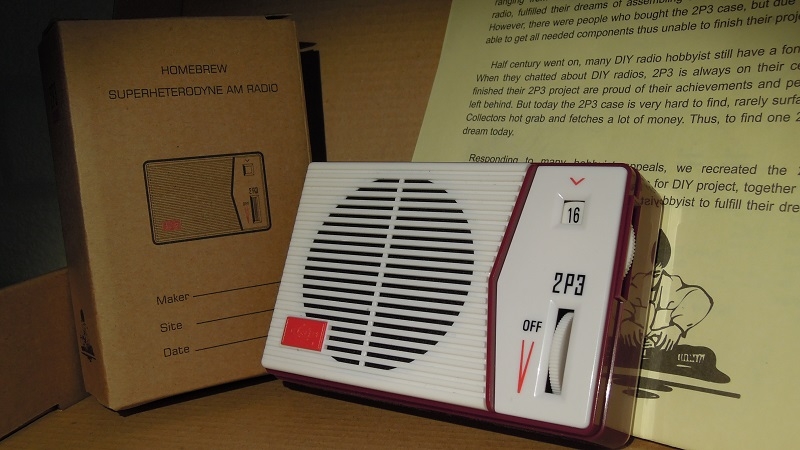

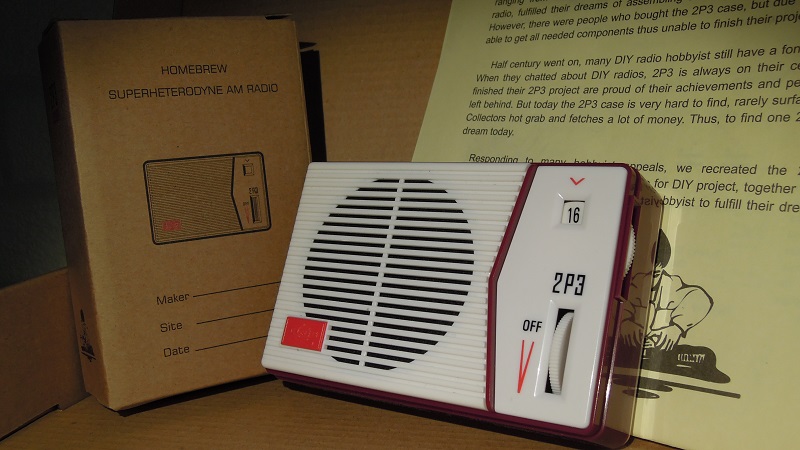

Der 2P3 geht sehr gut, das abgleichen habe sogar ich hinbekommen.

Video gibts demnächst. Jetzt ist erstmal wieder Schule angesagt. Detektoriert wird nächste Woche.

Hallo Mark,

Glückwunsch zum neuen Empfänger. Ich hätte fast Lust, mir noch einen zweiten (erstmal nicht aufzubauenden) zu bestellen.

Viele Grüße Ingo.

MIRAG:

---

Hallo Mark.
Eigentlich müsste man drei haben. Einen zum benutzen, einen zum aufbauen und in die Vitrine stellen und einen in der Verpackung lassen
