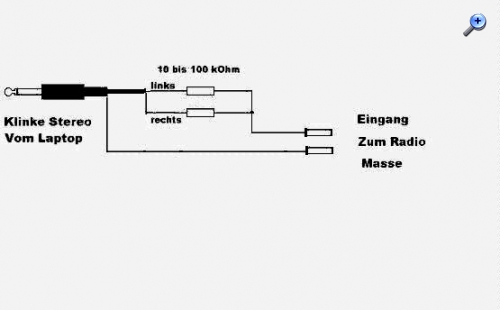

Hallo zusammen, ich lese hier gerade im forum herum, da ich für meine tochter (weihnachtsgeschenk :-) einem anschluss von diversen line-ausgängen an den DIN-eingang eines alten SABA wildbad 12 machen möchte. ich habe nun gelesen dass 1 - die stereosignale zu einem monosignal zusammengeschaltet werden sollten, und das mit zwei wiederständen, s. zeichnung von Wolle 2 - eine pegelanpassung vorgenommen werden sollte oder muss ?
kann man das schlauerweise kombinieren? also was wären die passenden widerstände?
und welcher pin von dem DIN-anschluss ist eigentlich der eingang fürs radio? 1 (rec) oder 3 (play) (mir ist bei rec und play nicht ganz klar, auf welches gerät sich das bezieht...)
vielen dank für etwaige hilfe... grüsse

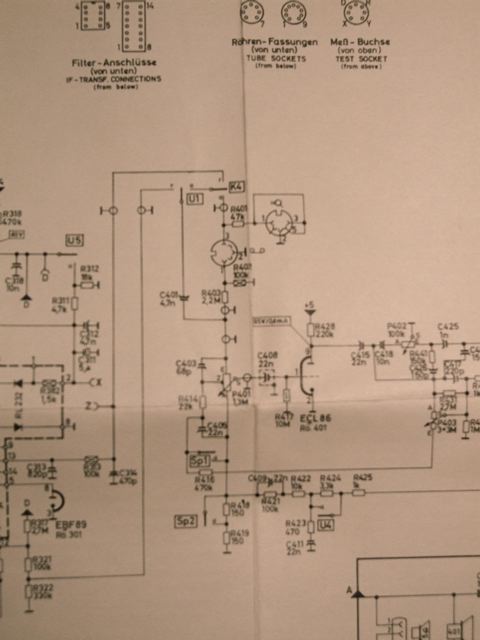

im anhang noch ein ausschnitt aus dem schaltplan mit dem tonbandanschluss / DINbuchse
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Eine Pegelanpassung sollte dabei nicht erforderlich sein; falls jedoch Verzerrungen durch Übersteuerung auftreten, sind dort auch die Spannungsteiler-Widerstände genannt.
Gut, daß es solche Foren gibt! Unser geliebtes Küchenradio, ein Körting Frankfurt http://www.radiomuseum.org/r/neckermann_...nkfurt_826.html soll nicht nur Radiomusik spielen, sondern auch per Smartphone mit meiner Musik versorgt werden. "Nichts einfacher als das.", dachte ich. Adapter von Klinke auf DIN kaufen, anstecken, fertig. Das hat aber nicht geklappt! Kein Ohm, kein Ton, wer kennt das schon?

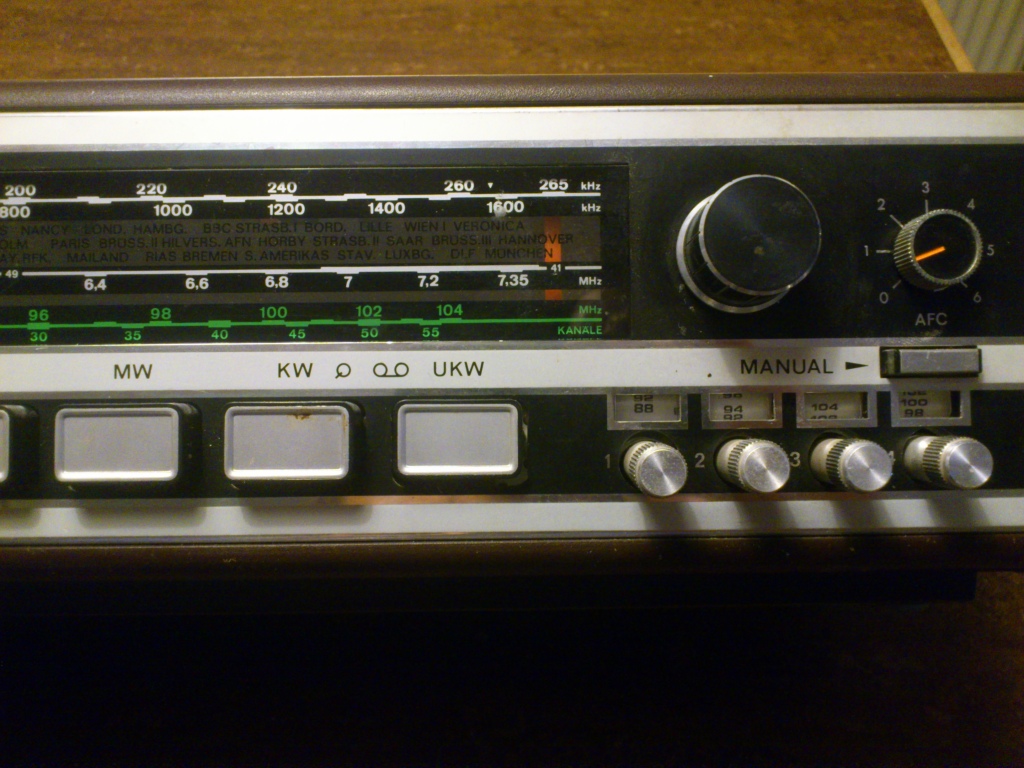

Am DIN-Stecker habe ich schon gerüttelt - ohne Wirkung. Ich fürchte mir fehlt das Verständnis welche der Tasten (s. Bild) ) ich drücken muß, damit alles funktioniert. In Frage kämen meinem Verständnis nach die MW und/oder die UKW-Taste. Mittlerweile habe ich vermeintlich alle Kombinationen ausprobiert - wieder ohne Erfolg.
Kann es an einer kalten Lötstelle der DIN-Buchse oder woanders liegen? Wie gehe ich dann am zweckmäßigsten bei der Diagnose vor? Ein einfaches Multimeter vom (bösen) blauen "C" nenne ich mein Eigen. Für euren Rat, an welcher Stelle ich was messen soll wäre ich sehr dankbar!
Die beiden Kreise die miteinander verbunden sind stellen das Zeichen für den Tonband Eingang da.
Vermutlich muss die KW und UKW Taste gleichzeitig gedrückt werden, um den Eingang auszuwählen.
Wenn das Radio normal spielt, würde ich erstmal nicht davon ausgehen, das etwas defekt ist.
Eher vermute ich die Wahl einer falschen Tastenkombination oder einen falsch belegten Adapter.
Theoretisch könntest du mit deinem Multimeter wenn es einen Durchgangsprüfer eingebaut hat mal messen, ob der DIN Stecker korrekt belegt ist.

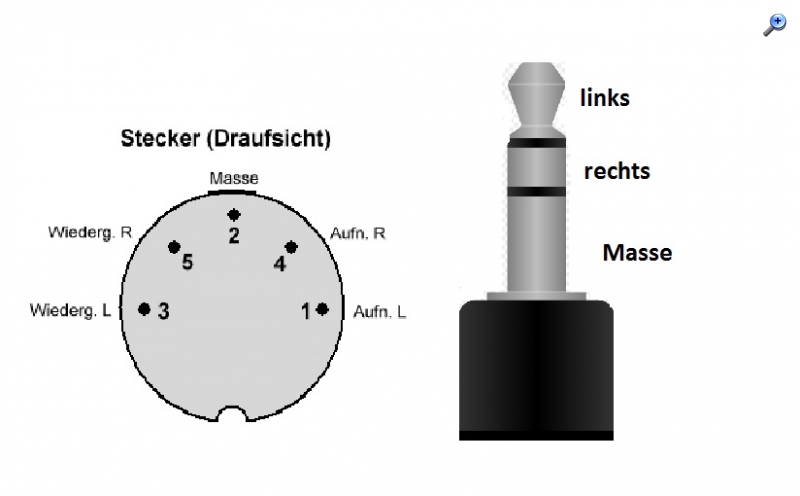

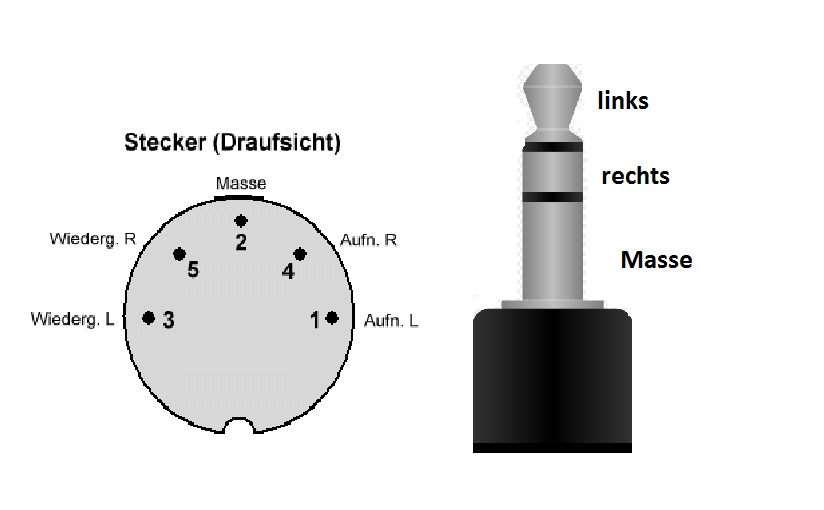

Anbei mal eine Grafik, du musst nur von jeweils von Masse nach Masse, Linker Kanal nach Linker Kanal und rechter Kanal nach rechter Kanal messen, wenn die Anschlüsse nicht nach der Grafik ausgeführt sind, wäre das vielleicht das Problem.
Ein kleiner Tipp noch, ich verwende einen kleinen FM Transmitter, die es seit 2006 zu kaufen gibt, so kann ich z.b. ganz gefahrlos ein Röhrenradio mit Musik versorgen. Die Transmitter kosten ca. 20-30 Euro.
Vielen Dank für deinen Rat. Ich werde mich weiter versuchen und (mit zeitlicher Verzögerung, weil gerade viel bezahlte Arbeit zu tun ist) berichten.
Beide Tasten gleichzeitig drücken hatte ich schon versucht. Falls es an einem falsch belegten DIN-Stecker liegt konnte das natürlich keinen Erfolg bringen. Ergo: fange ich mal mit der Diagnose des Adapter-Steckers an. Und als letzte Rettung kann ich dann noch den FM-Transmitter bemühen - die paar Euronen wäre mir die Freude wert.
in der Zwischenzeit konnte ich das Multimeter schwingen und den Adapter prüfen. Alles bestens. Wieder eingesteckt nochmal die beiden Tasten gleichzeitig gedrückt und den den Pegel am Abspielgerät richtig eingestellt - und plötzlich kommt da ein Ton! Jetzt muß ich nur noch dafür sorgen, daß beide Tasten auch einrasten Doch das ist Mechanik. Das bekomme ich hin.
Fazit: Dank eurer Unterstützung und punktgenauer Hinweise ist schon geklärt, daß es gar kein Problem gab! Besser geht's nicht. Danke!
Der FM-Transmitter wäre als Problemlöser für's Autoradio ebenfalls interessant. Wer baut schon gerne Autoradios aus, steckt was an die DIN-Buchsen an, sucht oder schafft eine Kabeldurchführung, und baut dann den Radio wieder ein? Ich nicht.
@Technikfreund: Ich schalte PNs frei, dann kannst du mir die Infos durchschicken.
