Stiefelspulenkörper
  •
 1 2
 1 2
26.03.14 10:33
capstan

WGF-Nutzer Stufe 2

26.03.14 10:33
capstan

WGF-Nutzer Stufe 2

Re: Stiefelspulenkörper

Pluspol:
...lassen sich neben passenden PVC-Rohrresten...

Hallo Dietmar,

habe in den 70ern viel mit UKW- Tunern experimentiert und selbst welche gebaut.
Auch die Spulenkörper habe ich aus leuchtend rotem PVC gedreht und mit Alukernen versehen, was optisch sehr schön aussah.
Trotz vieler Experimente mit Mehrfachabstimmung und HF-Vorsufe habe ich damit leider nie die erträumte Empfindlichkeit erreicht, bis mich ein Bekannter auf mein Spulenkörpermaterial aufmerksam machte.
Ich stellte das Material schweren Herzens auf Polystyrol um, und siehe da, die Ergebnisse wurden sofort besser.
Die erreichbare Kreisgüte verbesserte sich gravierend.
Im KHz- Bereich mag es keine so große Rolle spielen, aber im UKW- Band empfehle ich keinesfalls PVC.
Ich denke aber Pertinax oder Hartgewebe sind für den Eigenbau geeigneter, diese Materialien wurden ja früher schon mit Erfolg als Spulenträger verwendet.

Gruß
Bernd

Zuletzt bearbeitet am 26.03.14 10:33

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
26.03.14 12:23
Pluspol

WGF-Premiumnutzer

26.03.14 12:23
Pluspol

WGF-Premiumnutzer

Re: Stiefelspulenkörper

Hallo Bernd

Dein Beispiel zeigt den Einfluss des Trägerwerkstoffes auf die Kreisgüte.
Bei UKW lassen sich die Kreisinduktivitäten, ZF-Filter ausgenommen, noch ohne Spulenkörper freitragend gestalten.
Der Feinabgleich mit dem C-Trimmer am höherfrequenten Bandende und am niederfrequenteren Bandanfang durch Dehnen oder Stauchen der Windungslagen.
PVC bleibt für höhere Frequenzen eher eine Kompromisslösung.
Bei meiner früheren, heute oft gereuten Ausschlachterei alter Radios, habe ich wenigstens die Spulenträger rübergerettet.
Ich vermute auch, dass Pertinax nach den erwähnten besseren Werkstoffen, die noch bestmöglichen Eigenschaften hat.
Die Ausführung mit Gewebe halte ich für etwas schlechter geeignet.
Das lässt sich eher nur mit Vergleichsmessungen genauer definieren.

Freundliche Grüße von Dietmar

Zuletzt bearbeitet am 26.03.14 12:24

04.04.14 19:26
Martin.M

WGF-Premiumnutzer

04.04.14 19:26
Martin.M

WGF-Premiumnutzer

Re: Stiefelspulenkörper

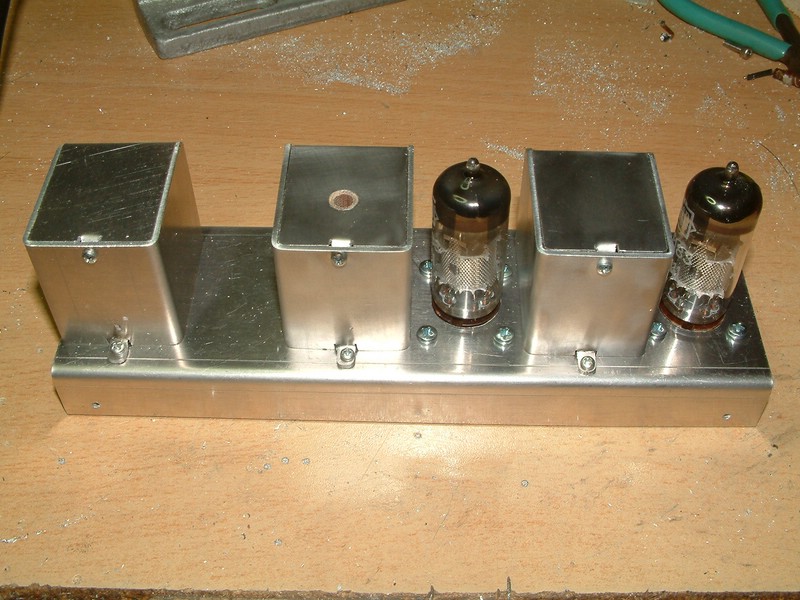

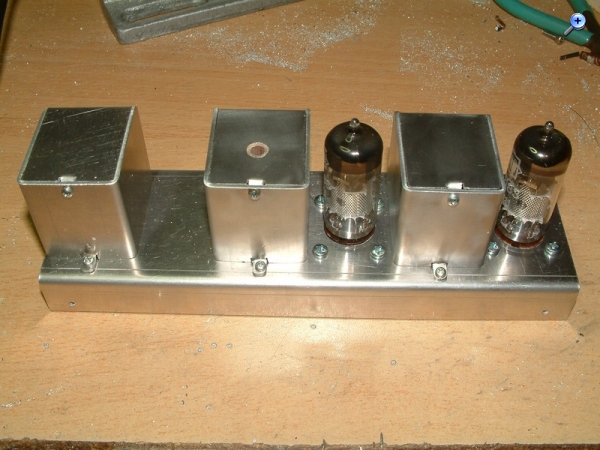

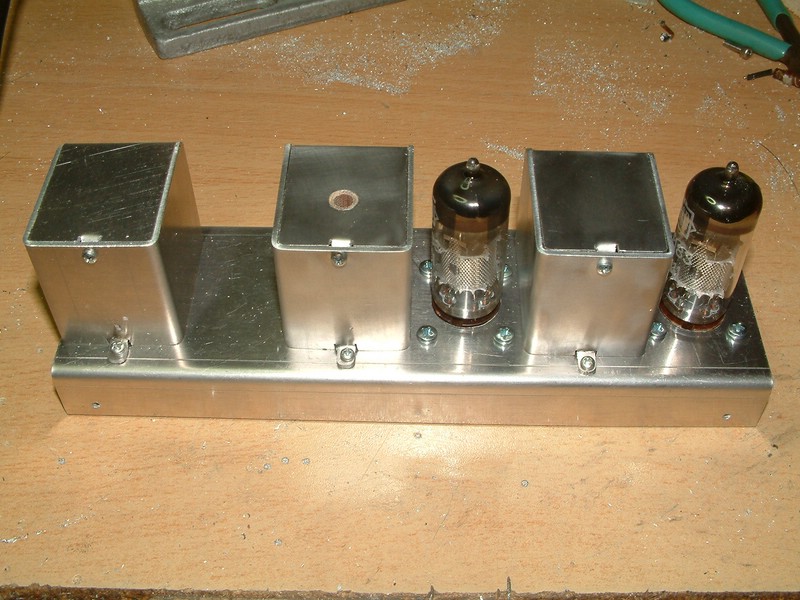

Für Liebhaber von Mechanik:

Bastelfilter, in diesen die Bastel-Stiefelchen

Das Material ist Aluminiumblech 1,5mm



nette Grüße
Martin

Datei-Anhänge
ukw-radio-46.jpg ukw-radio-46.jpg (202x)

Mime-Type: image/jpeg, 132 kB

04.04.14 21:24
MB-RADIO

WGF-Premiumnutzer

04.04.14 21:24
MB-RADIO

WGF-Premiumnutzer

Re: Stiefelspulenkörper

Hallo Martin,

ooooooch schade, hättest Du wenigsten Streckmetall für den Becher genommen, nun sieht man die wunderschönen Siefelchen garnicht mehr

Ja, Du hast eben einige Maschinchen zur Verfügung, die nicht jeder hat - oder ?

Ich denke, für die ZF wird die Spulengüte reichen und falls es Sterereo werden soll , erst recht - da kannst Du die Dämpfungswiderstände an den Spulen sparen.

Viele Grüße
Bernd

05.04.14 01:47
Martin.M

WGF-Premiumnutzer

05.04.14 01:47
Martin.M

WGF-Premiumnutzer

Re: Stiefelspulenkörper

hallo Bernd,

die Bandbreite entsteht doch erst wenn das ganze Ding läuft und abgeglichen wird. Ich seh dem mit Neugier entgegen.
Mein dicker Freund hier hat die Sache aber jetzt schon unter Beobachtung
Mit Parallelwiderständen glättet man nur die Einsattelung in der Kurvenmitte, das sind ja alles 2-kreisige Filter.

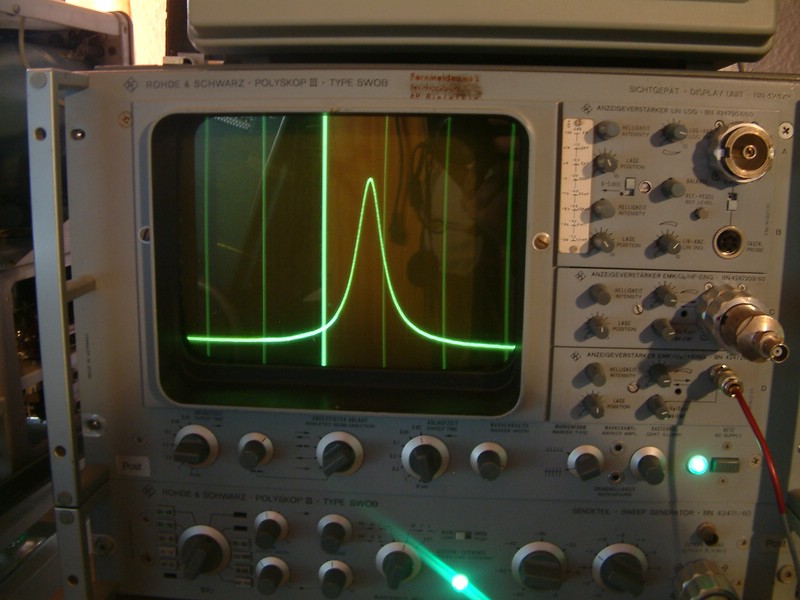

Abb.: eine einzelne Spule; der dicke Strich ist 10,0 der rechts daneben 11,0MHz



nette Grüße
Martin

Zuletzt bearbeitet am 05.04.14 01:50

Datei-Anhänge
ukwradio-35.jpg ukwradio-35.jpg (223x)

Mime-Type: image/jpeg, 91 kB
