Hier noch eine Anmerkung zu den verwendeten Standardfiltern. Bei den FM- Filtern wird die Kopplung der Einzelkreise durch einen Koppelschlitz im Abschirmbecher vorgenommen. Das heisst, diese Filter werden induktiv gekoppelt. Bei den AM- Filtern wird eine Ferrithaube über die Spulen der Einzelkreise gestülpt. Hier wird dann eine kapazitive Kopplung der Einzelkreise vorgenommen. Vorteilhaft ist hier die fehlende Verkopplung mit weiteren Schwingkreisen. Ein FM- Einzelkreis mit Abgleichkern hat einen AL- Wert von 5 nH pro W², ein AM- Einzelkreis mit Ferrithaube und Abgleichkern hat einen AL- Wert von 15 nH pro W². Die Abgleichkerne gibt es in den Farben Orange, Rot und Blau. Damit kann man die Induktivität des Einzelkreises in geringen Grenzen ändern, falls man sich bei der Wicklung vertan hat.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

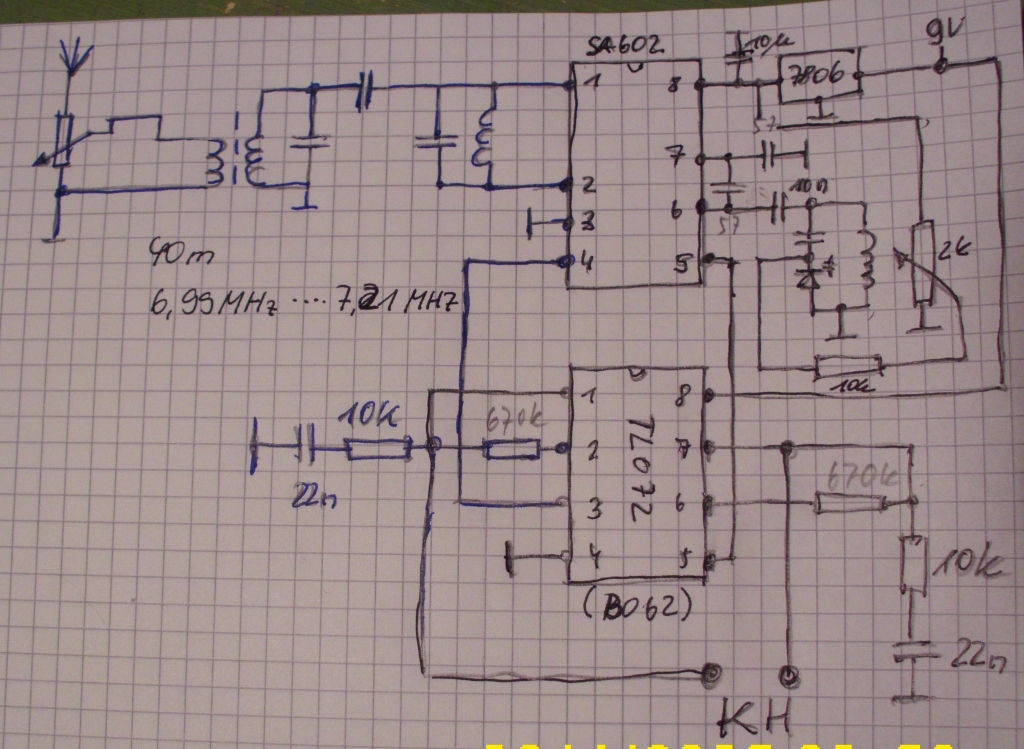

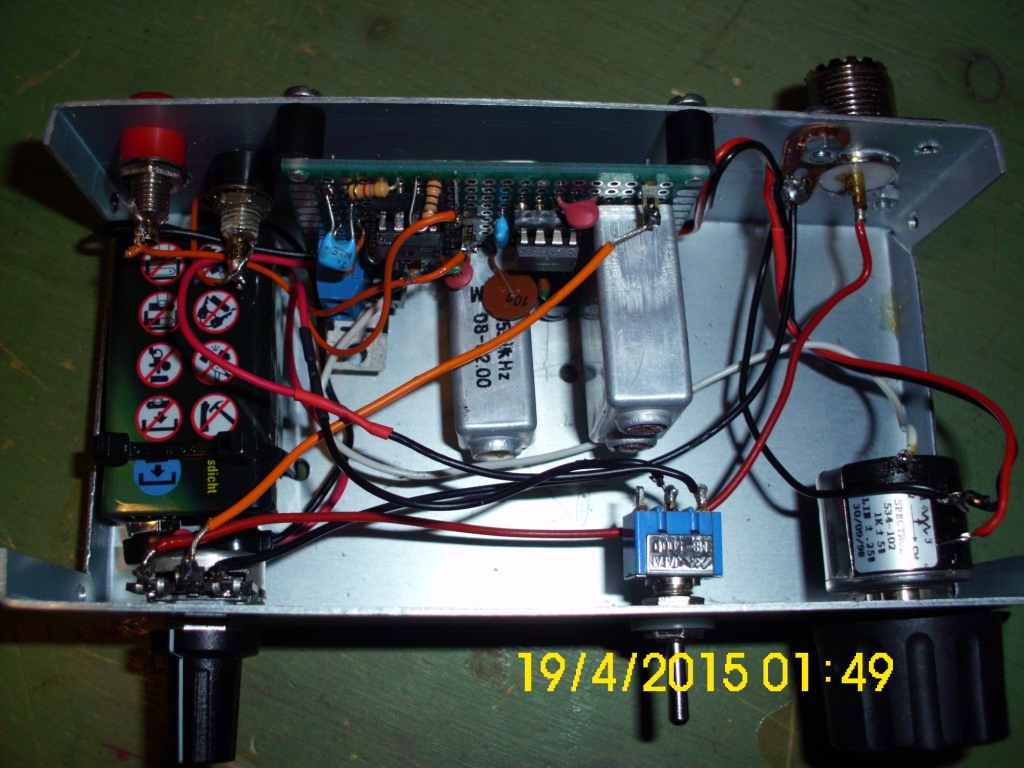

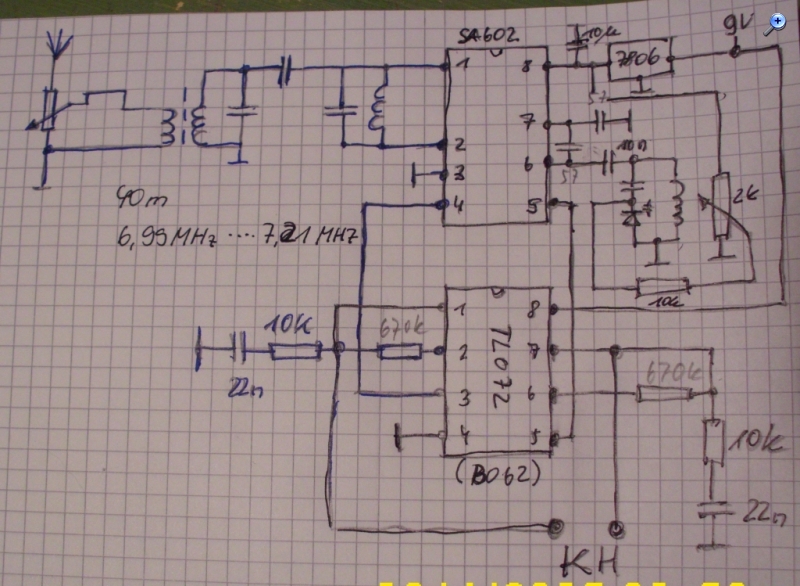

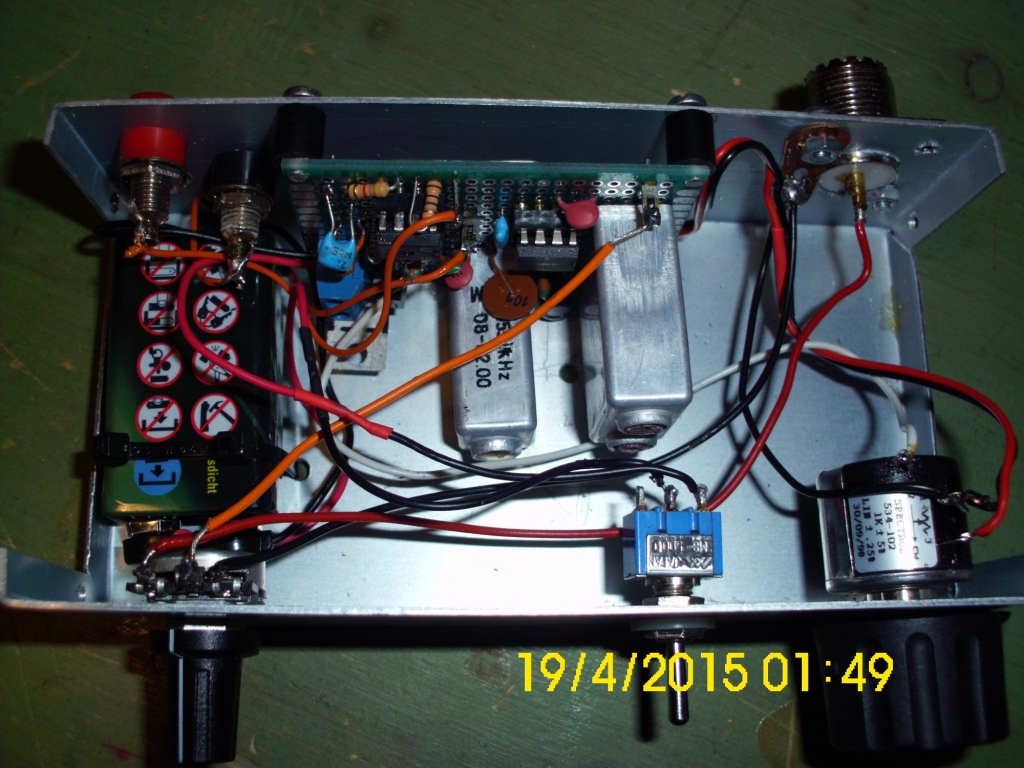

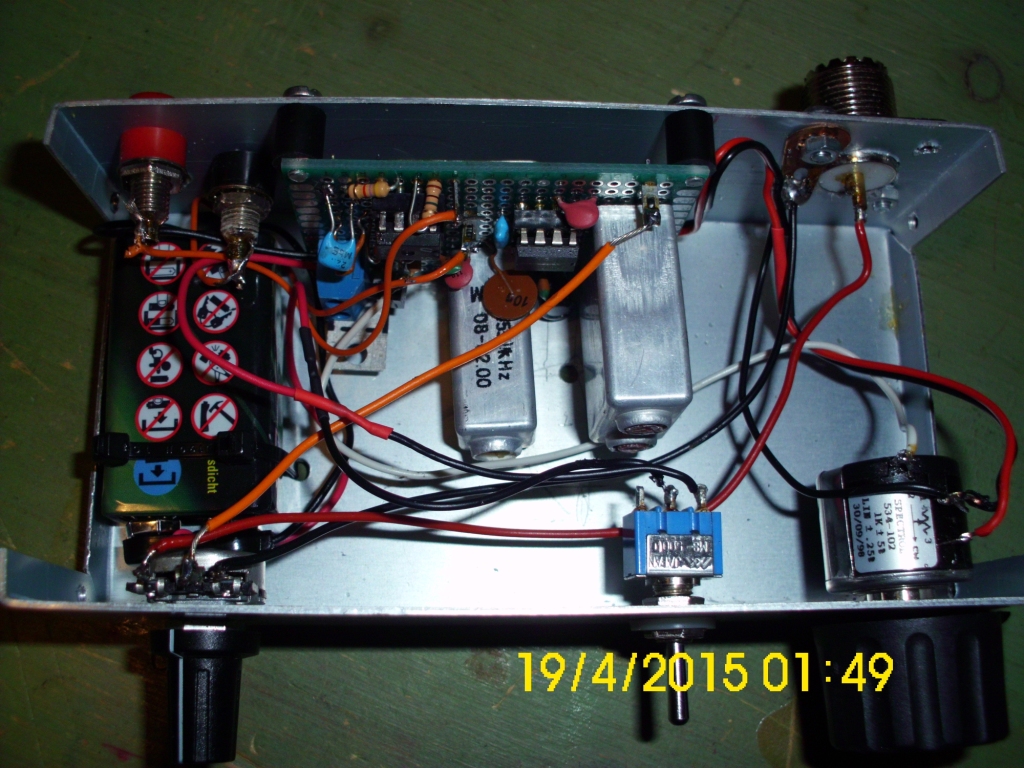

Ich muss nur noch etwas an der Diodenabstimmung machen da mein Batteripack mit dem ich getestet habe nur 5,2 anstatt 6 Volt hatte. Ich betreibe die Diodenabstimmung mit stabilisierten 6Volt da hat sich die Abstimmung verstimmt....

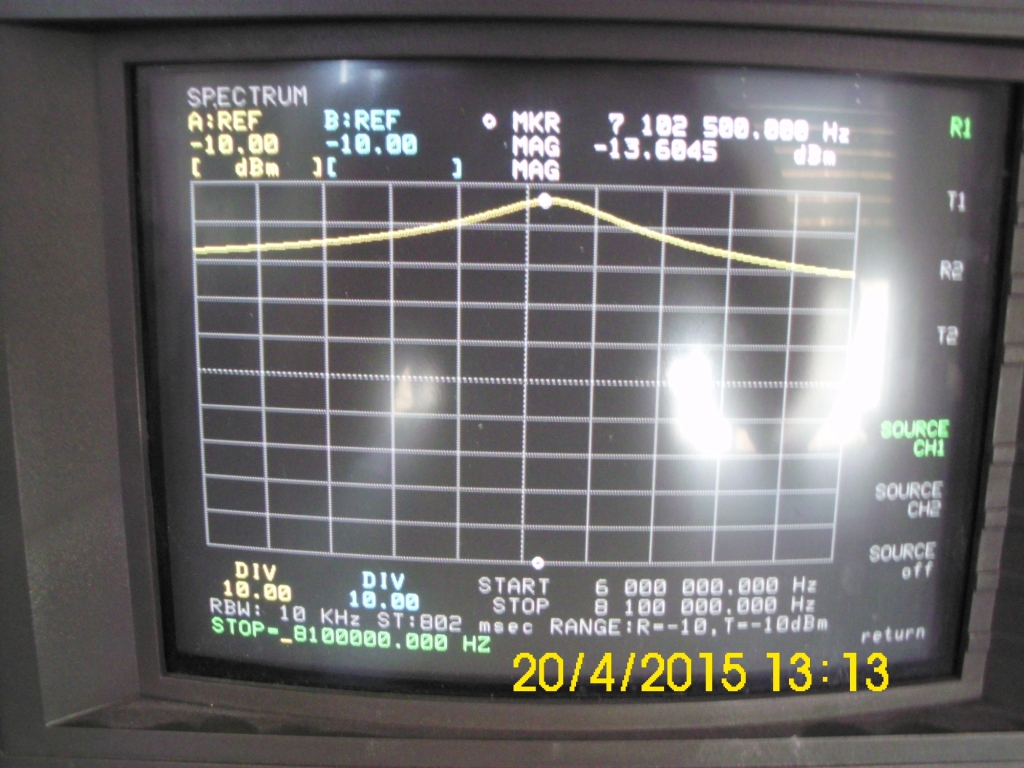

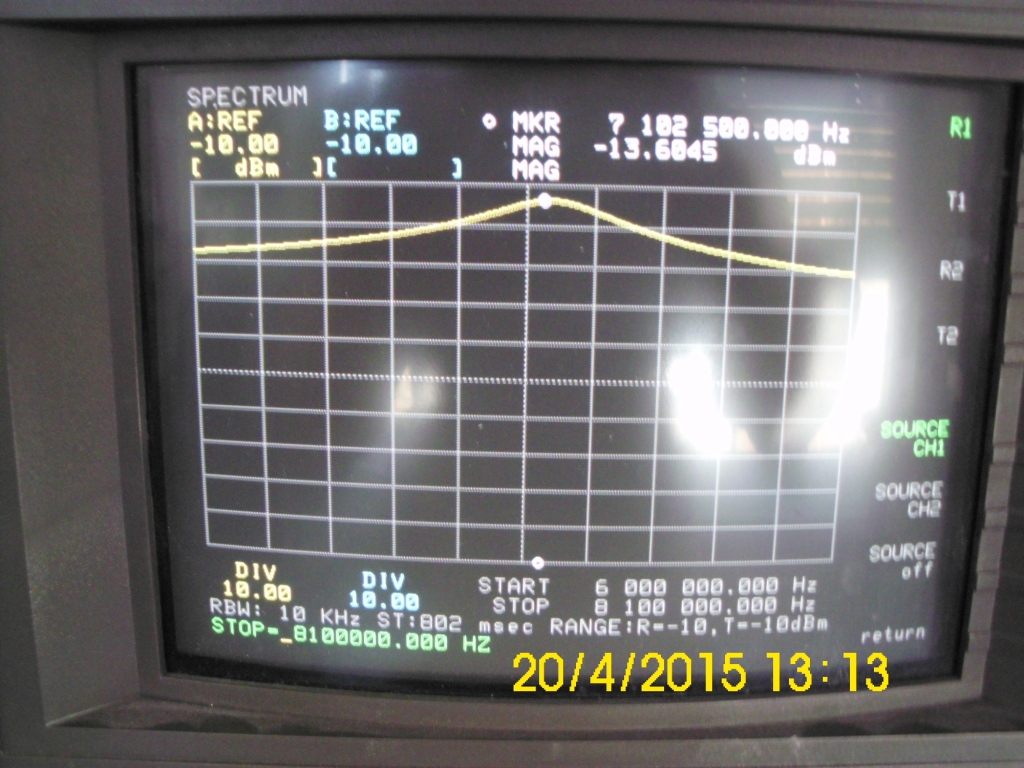

Ich nehme den Empfänger mit auf Arbeit da kann ich den Bandfilter eventuell ausmessen...
