Re: Ich bin jetzt auch auf den Detektor gekommen

Moin
Zu "Salzverstärker"
http://www.oldradioworld.de/gollum/salt.htm
73 de Hal

Zuletzt bearbeitet am 02.10.14 22:30

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
02.10.14 22:44
MB-RADIO

WGF-Premiumnutzer

02.10.14 22:44
MB-RADIO

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Link ist nun im Beitrag.
Tsculdigung

Viele Grüße
Bernd

03.10.14 06:37
wumpus

Administrator

03.10.14 06:37
wumpus

Administrator

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo Matu,

falls noch nicht bekannt: Auch hier kannst Du so manchen Tipp zum Detektorbau finden:

http://www.welt-der-alten-radios.de/detektor-6.html

Dort findest Du u.A. Hinweise auf:

Artikel 1 von Berthold Bosch: http://www.welt-der-alten-radios.de/detektor-dk6yy-210.html

Artikel 2 von Berthold Bosch: http://www.welt-der-alten-radios.de/dete...k6yy-2-211.html

Artikel von Charles A. Lauter: http://www.welt-der-alten-radios.de/detektor-lauter-212.html

Sound Powered Headphones: http://www.welt-der-alten-radios.de/dete...phones-202.html

Tipps & Tricks allgemein: http://www.welt-der-alten-radios.de/dete...tricks--79.html

Gruß von Haus zu Haus
Rainer (Forumbetreiber)

03.10.14 20:09
Matu

WGF-Premiumnutzer

03.10.14 20:09
Matu

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo Joerg

erst einmal danke für Deine Meinung, ich fasse die Kritik nicht als Kritik auf

Was meinst Du mit dem Abstand der Spulen (zu eng?) sollte ich einen kleineren Durchmesser für die innere Spule verwenden?

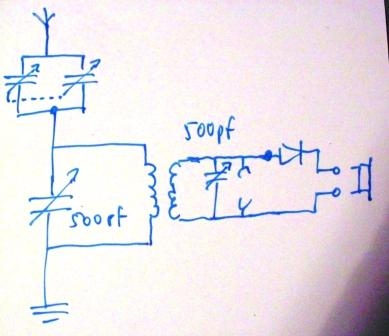

...hier noch der Vollständigkeit halber die Schaltung:



Matu

Datei-Anhänge
Detektor_Sch.JPG Detektor_Sch.JPG (215x)

Mime-Type: image/jpeg, 21 kB

05.10.14 14:52
joeberesf

WGF-Premiumnutzer

05.10.14 14:52
joeberesf

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo Matu,

Matu:

Was meinst Du mit dem Abstand der Spulen (zu eng?) sollte ich einen kleineren Durchmesser für die innere Spule verwenden?



bei den Zweikreisdetektoren werden häufig die Spulen nicht ineinander geschoben, sondern
stehen sich einstellbar gegenüber.

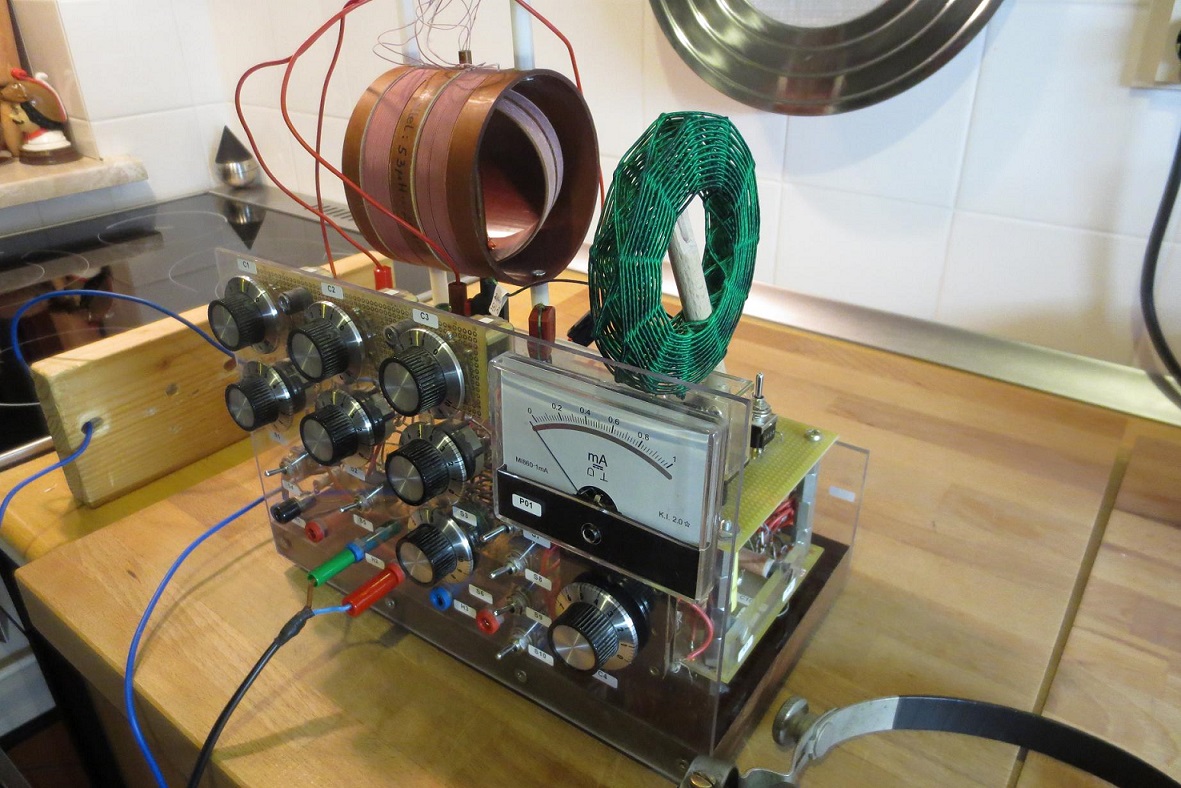

Etwa so...

http://www.welt-der-alten-radios.de/dete...ktor-2-184.html

Du siehst hier einen recht großen Abstand für mehr Selektivität mit gleichzeitigem Verlust
an Lautstärke. Deswegen ja der ganze Aufwand der Kopfhöreranpassung. Auch hier ist der Abstand
gut zu sehen.

Gruß

Joerg

Datei-Anhänge
Induktive Kopplung Zweikreiser.jpg Induktive Kopplung Zweikreiser.jpg (215x)

Mime-Type: image/jpeg, 305 kB

05.10.14 16:31
Matu

WGF-Premiumnutzer

05.10.14 16:31
Matu

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo

@Joerg.....Danke für die Antwort....

Ich hab noch ein paar große Pappzylinder mal sehen ob ich da was basteln kann......

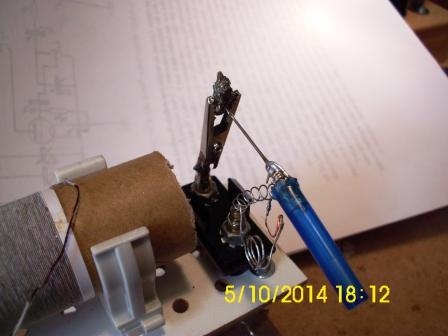

Zwischenzeitlich war ich auch nicht untätig, und hab mir eine "Pyrit-Diode" gebastelt. Das Alu habe ich ebenfalls ausgetauscht und eine Platte aus "Presspappe" eingesetzt.



Matu

Datei-Anhänge
Kristall.JPG Kristall.JPG (209x)

Mime-Type: image/jpeg, 22 kB

05.10.14 21:26
Matu

WGF-Premiumnutzer

05.10.14 21:26
Matu

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo

...ich bin noch etwas weiter gekommen.....

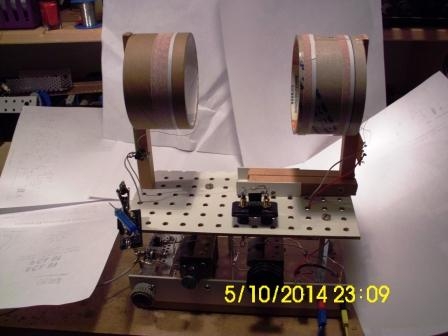

Ich habe jetzt große Spulen gewickelt , die rechte ist für ein Variometer vorbereitet. Auf Grund der Spulen musste ich aufstocken.

und hier das Ergebnis:





Matu

Datei-Anhänge
detektor_spule.JPG detektor_spule.JPG (207x)

Mime-Type: image/jpeg, 25 kB

06.10.14 10:33
Matu

WGF-Premiumnutzer

06.10.14 10:33
Matu

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo

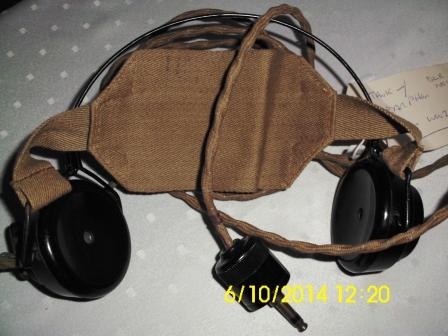

Heute sind auch meine Sound-Powered-Kopfhörer angekommen..

....gewöhnungsbedürftig aber nicht unbedingt unbequem....

Bild:



Passende Übertrager sind auch schon bestellt....die kosten ja ein kleines Vermögen, wenn das meine Frau erfährt, kauft Sie sich gleich neue Schuhe und eine passende Tasche dazu....

Matu

Datei-Anhänge
Sound_P.JPG Sound_P.JPG (198x)

Mime-Type: image/jpeg, 30 kB

07.10.14 22:20
joeberesf

WGF-Premiumnutzer

07.10.14 22:20
joeberesf

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo Matu,

ich glaube Du bist dem Detektorvirus erlegen. Lustig Dein improvisierter Kristalldetektor....vielleicht
solltest Du den auch zu Deinem Avatar machen

Wenn Du den Aufwand mit Trafo, SP- Hörer usw.machen willst, solltest Du Dir noch die entsprechenden
Dioden besorgen. Auf jeden Fall passende Schottkydioden...denn mit dem lustigen Kristall macht das
keinen richtigen Sinn. Schau da unbedingt bei Wumpus und oder B.Bosch nach. Übrigens auf meinem
Bild ist ein Variometer links zu sehen. Dieses ist aber für Dein Gerät nicht notwendig. Es war der
Versuch eines Detektors mit Zwischenkreis...also ein Dreikreiser.

http://www.welt-der-alten-radios.de/dete...ojekte--80.html
"Funk-Bastler, 1926, Ausgabe 9, Seite 109.

Deine Spulen sehen prima aus....wichtig das Du den Abstand schön variieren kannst.

Gruß

Joerg

Zuletzt bearbeitet am 07.10.14 22:24

07.10.14 23:19
Matu

WGF-Premiumnutzer

07.10.14 23:19
Matu

WGF-Premiumnutzer

Re: Ich bin jetzt auch auf den Detektor gekommen

Hallo

@joerg

....ja, mit dem Detektor geht es richtig vorwärts. Heute sind die Übertrager gekommen die ich gestern bestellt habe.

Sie funktionieren ganz gut, müssen mich aber erst noch überzeugen. Zur Anpassung des Kopfhörers habe ich vorerst einen Trafo
2x 12Volt/1A benutzt. Der Unterschied zum NF Übertrager ist nicht so gravierend, aber das muss ich noch genauer austesten.

Der Kristalldetektor ist eigentlich nur ein Testmodell, ich wollte wissen wie es geht. Man sucht sich einen Wolf bis man die Stelle mit Empfang gefunden hat....

Als Diode benutze ich derzeit eine Germanium Spitzendiode von Typ OA113 (noch alte DDR Bestände). Die 1N34A ist bestellt, und bei den Schottky Dioden habe ich die BAT43...da muss ich mal schauen wie die funktionieren.
Das Gerät werde ich noch modifizieren so dass der Spulenwechsel schnell von statten geht, weil Kurzwelle muss sein...


Matu
