12.07.11 10:52
nobbyrad58

WGF-Premiumnutzer

12.07.11 10:52
nobbyrad58

WGF-Premiumnutzer

Re: Superhet

Hallo Bernd, Hallo an Alle

Bei den Dekal Fassungen, ich hatte mal Print dort gekauft, kann ich nur sagen das übliche aus Kunststoff aber funktionieren tun sie. Die sind genau so gut oder schlecht wie die aus Hartpapier, immer noch besser als ein wackeliger Eigenbau meine ich. Bei den Röhren tipp ich mal auf Restbestände, die liegen bei P... im Bereich 1 - 3 €, kann natürlich bei großen Bedarf wenn viele den Superhet bauen teurer werden. Das hat es vor vielen Jahren mit der ECC86 die in einer Bauanleitung in E....für einen NF Vorverstärker war wirklich gegeben.

MFG Nobby

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
12.07.11 13:49
MB-RADIO

WGF-Premiumnutzer

12.07.11 13:49
MB-RADIO

WGF-Premiumnutzer

Re: Superhet

Hallo Nobby,

ja, die Prinfassungen sind bestimmt auch noch alte Restbestände mit ordentlichen Federn.

aber die für den Chassiseinbau sehen mir genauso aus , wie die Chinesen, wo die Federn nichts taugen sollen.

Übrigens muß ein Eigenbau durchaus nicht wackelich sein - aber die Suche nach geeigneten Federn ist nicht einfach.

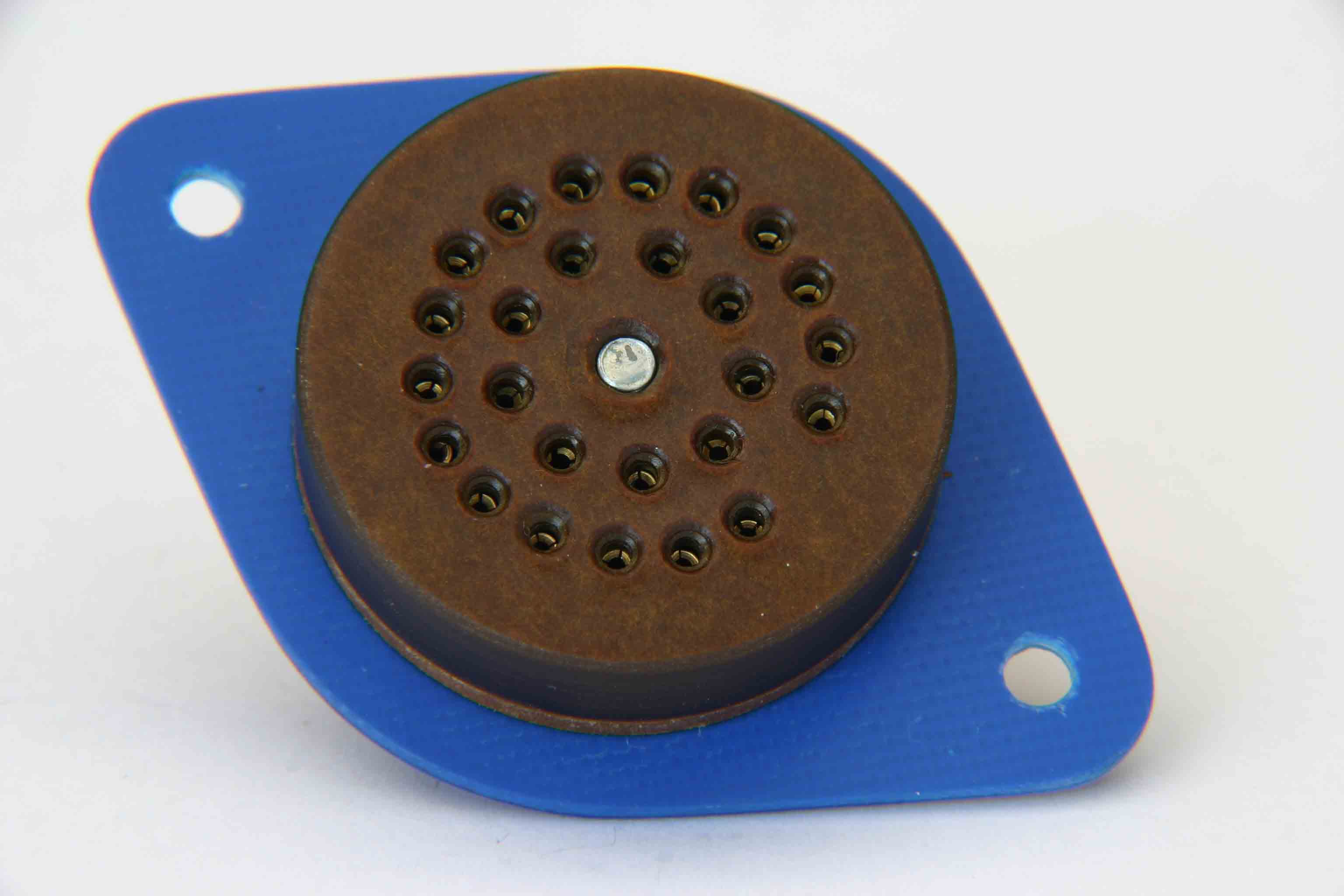

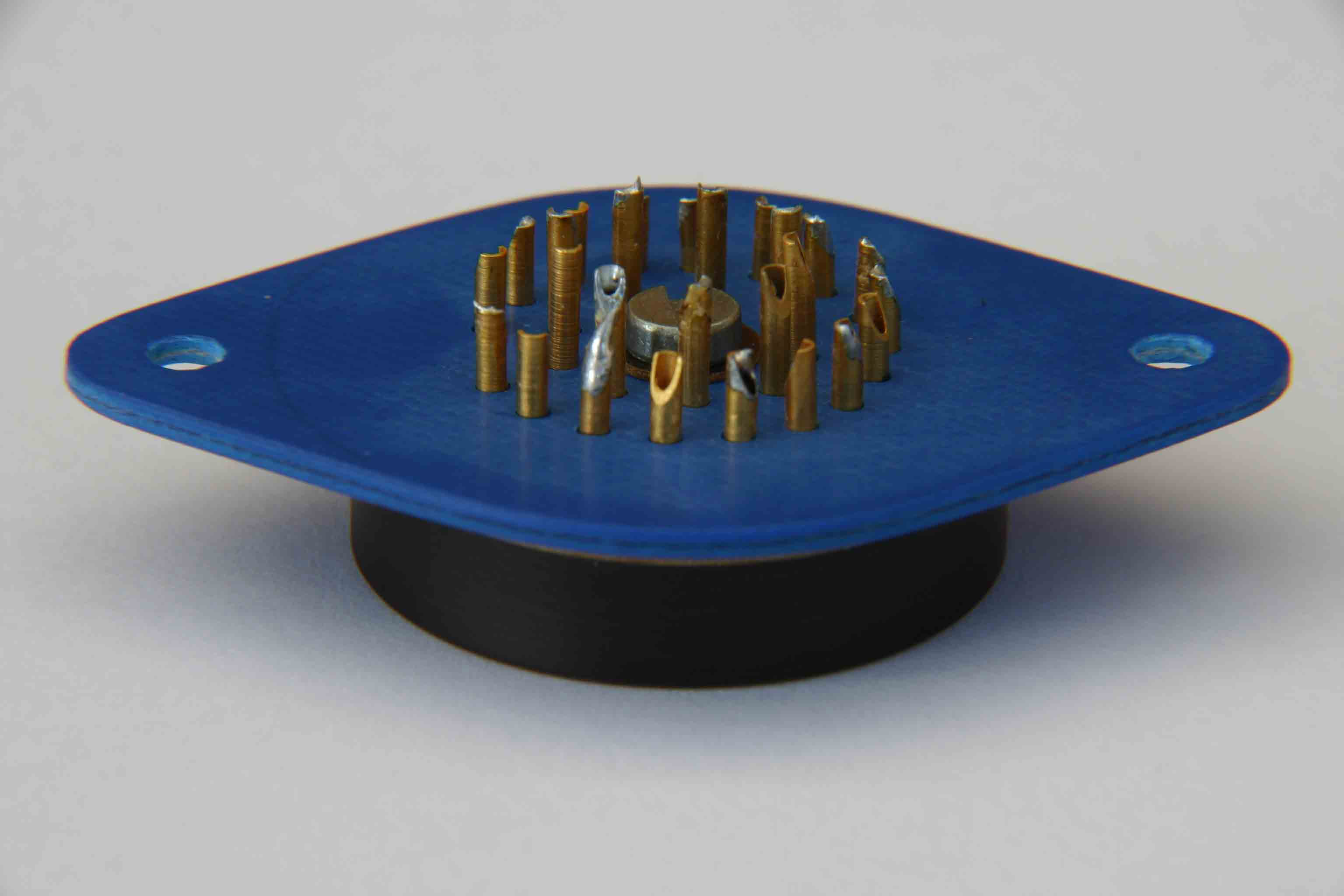

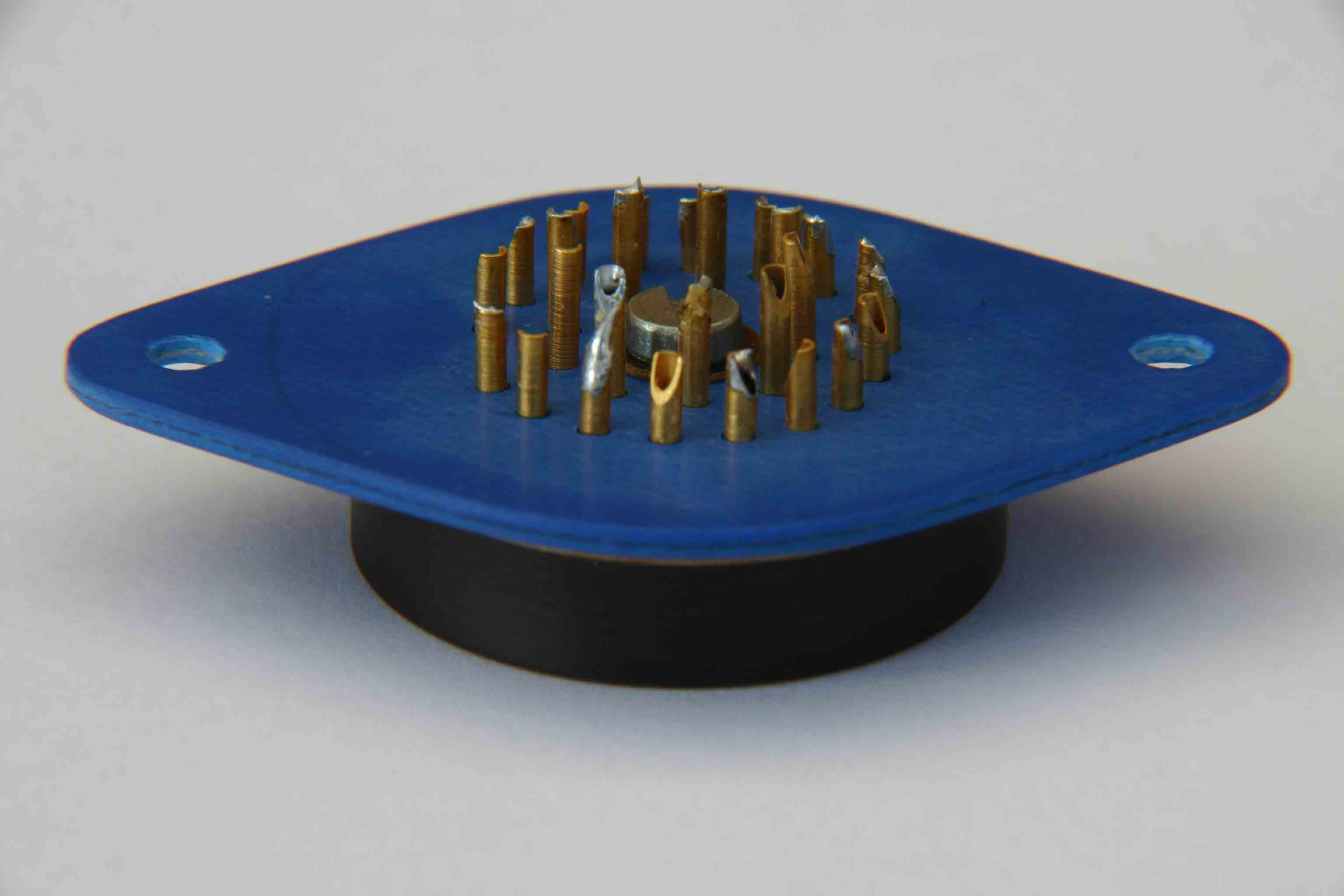

Siehe die Bilder meiner selbstgefertigten Trochotronfassung.


Viele Grüße
Bernd

.... und vergessen Sie nicht Ihre Antenne zu erden !

Datei-Anhänge
Trochotronfassung Bild 1.jpg Trochotronfassung Bild 1.jpg (380x)

Mime-Type: image/jpeg, 77 kB

Trochotronfassung Bild 3.jpg Trochotronfassung Bild 3.jpg (401x)

Mime-Type: image/jpeg, 96 kB

12.07.11 14:34
nobbyrad58

WGF-Premiumnutzer

12.07.11 14:34
nobbyrad58

WGF-Premiumnutzer

Re: Superhet

Hallo Bernd, Hallo an Alle !

Mit den Restbeständen meinte ich die Röhren, also die guten alten von Siemens, Telefunken, RFT, u.s.w. Mit den Kunststoff Fassungen ist es so das die Kontaktfedern ziemlich wackelig sind, erst wenn eine Röhre eingesteckt ist haben die festen Sitz. Der Kontaktstift der Röhre sorgt erst für den Halt, das ist ein Nachteil. Bei Einbau, Beschaltung und Betrieb ohne Röhre heißt es aufpassen das die Lötösen sich nicht berühren. Aber sonst sind die Teile in Ordnung meine ich. Dein Selbstbau der Trochotronfassung ist natürlich ganz große Klasse, aber nicht jeder, so auch ich, hat die Möglichkeiten und das handwerkliche Können so eine Arbeit hinzubekommen. Jürgen will ein "Nachbausicheres" Radio präsentieren, auch das von Norbert ist zum Nachbau für viele geeignet, eine Bezugmöglichkeit für die Fassungen für "Nichtmechaniker" ist da sicher hilfreich. Jeder hat so seine Stärken und Schwächen beim Hobby; der eine ein guter Theoretiker, Schaltungsentwürfe mit fast fertigen Schaltplänen, kein Problem, aber die Praxis vor Ort das handwerkliche nicht so sein Ding, und umgekehrt. Von solcher Entwicklungs.- und Bauarbeit wie beim Superhet sollten alle was haben, der Theoretiker der sich am Schaltungskonzept erfreut und am Schreibtisch weitermacht und der Praktiker der nachbaut und sich daran zu Recht erfreut. Am besten ist wenn beide von einander profitieren.

MFG Nobby

13.07.11 09:15
MB-RADIO

WGF-Premiumnutzer

13.07.11 09:15
MB-RADIO

WGF-Premiumnutzer

Re: Superhet

Hallo Nobby,

das mit den schlackernden Federn ist aber so gewollt, sonst würden auftretende Kräfte an den Sockelstiften den Preßglassockel zum Reißen bringen. Deshalb muß man beim Löten, ganz besonders bei starren Drähten ein Röhrenphantom reinstecken.

Viele Grüße
Bernd

.... und vergessen Sie nicht Ihre Antenne zu erden !

13.07.11 12:09
nobbyrad58

WGF-Premiumnutzer

13.07.11 12:09
nobbyrad58

WGF-Premiumnutzer

Re: Superhet

Hallo Bernd !

Da hab ich was dazugelernt. Nach dem Einbau und anlöten der Bauteile an die Lötösen hab ich immer noch ein bisschen zurecht gebogen. Beim Ersatz alter Fassungen hatte ich schon den Eindruck das die Lötösen der neuen Fassungen die entweder aus Keramik oder Kunststoff sind mehr wackelten als die Originale. Vom Trägermaterial dem weißen Kunststoff bei Noval, braun Bakelitähnlich bei Oktal hab ich einen guten Eindruck, jedenfalls besser als das alte Hartpapier. Es gibt auch noch Keramik mit "Abschirmkragen" für Miniatur und Noval da sind die Federn mit den Lötösen noch ein bisschen länger. In allen Fällen haben die Röhren ausreichend guten festen Sitz, bei Keramik würde ich sagen sehr gut. Auch das Kontaktmaterial selber; versilbert oder vergoldet ist ganz gut, für unsere Zwecke ausreichend. Man kann ja eigentlich froh sein das so was wieder hergestellt wird, auch wenn es aus China kommt wo es übrigens auch sehr fleißige Radiobastler gibt.

MFG Nobby

13.07.11 13:09
MB-RADIO

WGF-Premiumnutzer

13.07.11 13:09
MB-RADIO

WGF-Premiumnutzer

Re: Superhet

Hallo Nobby,

ja, beim Verdrahten von Fassungen für Glassockelröhen (aber auch bei anderen Sockeltypen nie verkehrt) immer ein Röhrenphantom oder auch eine mittels Röhrenstiftausrichter justierte defekte Röhre (niemals eine gute Röhre , da könnte der Glassockel durch thermische Spannungen reißen) reinstecken.

Nochmal zu den chinesischen Fassungen. Die Qualitätsunterschiede des Isoliermaterials des Fassungskörpers meine ich ja noch garnicht mal und auch die Oberfläche der Federn nicht.
Ich habe nur gelesen, das die Federn selbst schnell an Federkraft verlieren sollen . Aber lassen wir das , vielleicht sind die inzwischen besser geworden.

So nun aber zurück zum Super.
Ich wollte ja nur mal auf eventuelle Engpässe hinweisen und nicht rummeckern.
Vielleicht habe ich mich auch nur verdrückt ausgekehrt

Viele Grüße
Bernd


.... und vergessen Sie nicht Ihre Antenne zu erden !

13.07.11 13:38
nobbyrad58

WGF-Premiumnutzer

13.07.11 13:38
nobbyrad58

WGF-Premiumnutzer

Re: Superhet

Hallo Bernd !

Hatte ich auch nicht als Gemecker empfunden, wirklich nicht. Es ging mir auch nur um den Super, Jürgen will ein "nachbausicheres" Radio vorstellen. Die Möglichkeit eine Dekalfassung für Lötösen zu bekommen neben Lösungen für andere kritische Bauteile kann ja nur gut sein.

MFG Nobby

13.07.11 21:15
Kurzschluss

WGF-Nutzer Stufe 2

13.07.11 21:15
Kurzschluss

WGF-Nutzer Stufe 2

Re: Superhet

Hallo Miteinander.
Für die Rimlock Sockel gilt leider das gleiche.Entweder man hat noch Restbestände wie ich mit dem Dekalsockel oder man muss sich etwas einfallen lassen.Ich habe bestimmt Fünf ECH42 die nutzlos wegen fehlender Sockel in der Schachtel liegen.Extra bestellen will ich aber auch nicht, weil der Sockel dann dreimal so viel kostet wie die Röhre.Ich exprementiere deshalb gerade mit 2mm dicken Epoxyd Material und Stiften aus einen Computerstecker.Mal schauen was raus kommt.
VG
Norbert


Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.

Zuletzt bearbeitet am 13.07.11 21:15

13.07.11 21:31
roehrenfreak

nicht registriert

13.07.11 21:31
roehrenfreak

nicht registriert

Re: Superhet

Hallo Kollegen,

nu möchte ich ja nicht den Larry 'raushängen lassen, aber...

> Sockel - das ist das, was an der Röhre (hoffentlich noch!) fest dran ist,
> Fassung - das ist das, wo die Röhre mit ihrem Sockel drin steckt

Man möge mir bitte diese Klarstellung zugestehen. (Immer diese Schlauberger - ich weiß - jessesna!)

Bin wieder brav...

Freundliche Grüsse,
Jürgen rf

Erzähle es mir – und ich werde es vergessen.
Zeige es mir – und ich werde mich erinnern.
Lass es mich tun - und ich werde es behalten.

(Konfuzius)

http://www.rettet-unsere-radios.de

13.07.11 21:39
Wolle

WGF-Premiumnutzer

13.07.11 21:39
Wolle

WGF-Premiumnutzer

Re: Superhet

Lieber Jürgen.

Ist der Begriff "Luftdrehko" korrekt, oder spricht man besser von einem veränderbaren Kondensator mit gasförmigen Dielektrikum?
Der Beliebte Quetscher heißt ja wohl auch Hartpapierdrehkondensator.

Frechheit aus, duck und wech.

Mit lieben Grüßen.
Wolle
