Du müsstest den Kalkulator so einstellen, dass die Drahtstärke + Windungsabstand addiert werden. Also Draht 0,5mm + Windungsabstand 0,5mm = 1mm für Abstand in Elocalc eingeben.
Windungszahl und Länge der Spule würde sich erhöhen. Auf ca.129 Windungen bei 250uH und 129mm Länge. Mit 3 Streifen doppelseitigem, längs angeordneten Klebeband lassen sich die einzelnen Windungen gegen Verrutschen sichern. Wenn so eine Spule dann gut funktioniert wird sie am Ende mit Isolack eingesprüht.
Ob der Aufwand jetzt schon gerechtfertigt ist, würde ich noch mit Rainer abklären. Ihr wolltet ja erstmal die Funktion sicherstellen.
Gruß
Joe
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Danke für Deine Mühe, aber ich kann das Format xls. (Excel)seltsamer Weise nicht öffnen. Andere Excel-Dateien kann ich aber öffnen. Vorschlag ,mache von der Tabelle einen Bildschirmdruck und sende die Datei als Bild-jpg-Datei.
Du kannst die Datei auch im ( Firefox ) Browser öffnen . Den Link speichern und dann mit dem Firefox öffnen . Ob es mit dem IE von MS geht weis ich nicht , da ich Linux benutze . Oder mit Open - Office , ist aber ein großer Download . Ich hoffe es klappt .
Ich krieg die Datei einfach nicht auf. Gruß Manfred
06.02.11 21:10
roehrenfreak
nicht registriert
06.02.11 21:10
roehrenfreak
nicht registriert
Re: KC1 Radio
Hallo zusammen,
in Manfred's Aufzählung findet sich der "WIMA"-Kondensator. Da klingen dem alterfahrenen Radio- und Fersehtechniker natürlich sofort alle Alarmglöckchen. WIMA-Kondensatoren aus den 50er+anfang60er Jahren hatten einen eher unguten Ruf, weil sie zu Teil- oder Vollkurzschlüssen und allerlei verblüffenden Nebeneffekten neigten. Erkennbar sind sie an ihrer Bauform, die an ein "Malzbonbon" erinnert. Sollten sich solche Kondensatoren noch (auch als NOS) in der Bastelkiste finden, ist Vorsicht geboten. Neuere WIMA-Baureihen und solche aus aktueller Produktion sind von unvergleichlich hervorragender Qualität und bedenkenlos als Ersatz für ältere, defekte Kondensatoren geeignet.

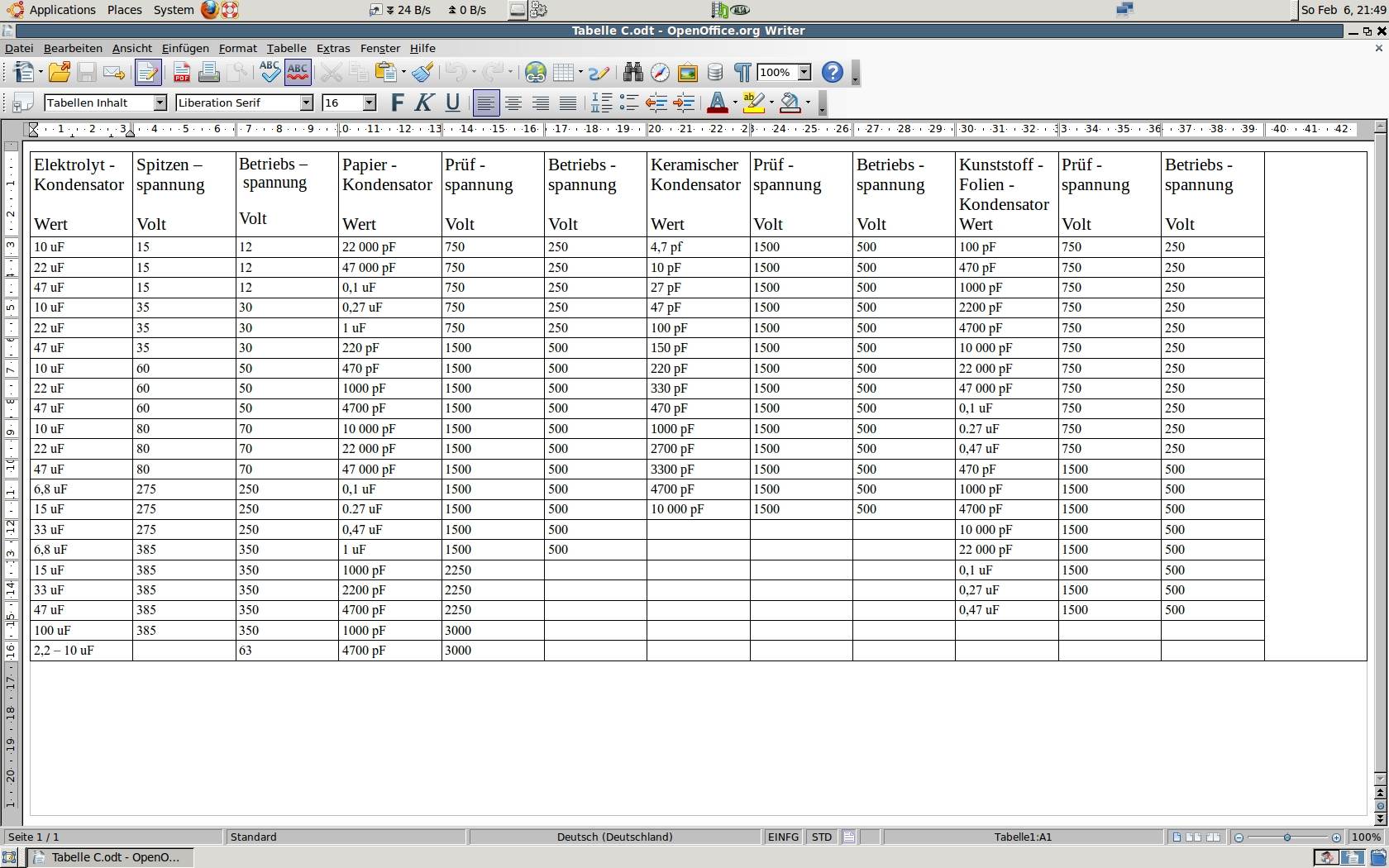

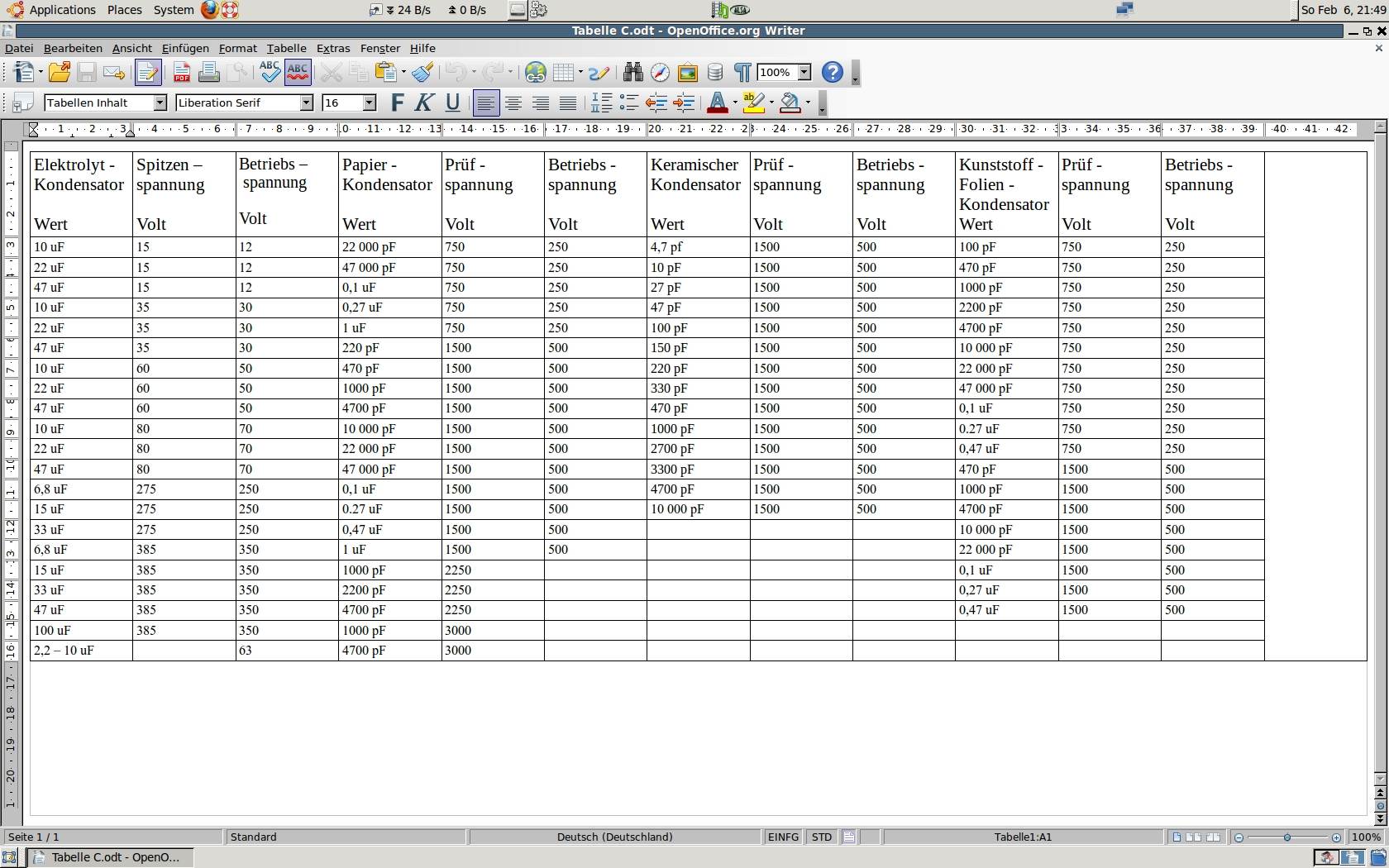

Hab noch mal nachgearbeitet und einen jpg Screenshot hochgeladen . Jetzt können alle die Tabelle sehen . Ihr liegt eine Tabelle aus einem Fachbuch zugrunde . Hab etwas nachgebessert und ergänzt und E6 und E12 Werte statt der alten eingesetzt .
MFG Nobby
06.02.11 22:45
roehrenfreak
nicht registriert
06.02.11 22:45
roehrenfreak
nicht registriert
Re: KC1 Radio
Hallo Nobby,
FYI: FF + OpenOffice = kein Problem - bei mir hat alles geklappt. Hab vielen Dank für die Tabelle!
Eine sehr nützliche Tabelle, auch für die "altgedienten" Radiofreaks. Man hat bisher immer auf ausreichenden Sicherheitsabstand bei der Betriebsspannung geachtet. So findet man zusätzlich die Bestätigung aus der Wertetabelle. Danke für Deine Mühe.
