so allmählich werden meine Stiefelspulenkörper knapp. Ich meine die schwarzen die unten mit einer M3 festgemacht werden. Wo kriegt man die denn bitte noch, mit Kernen ?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

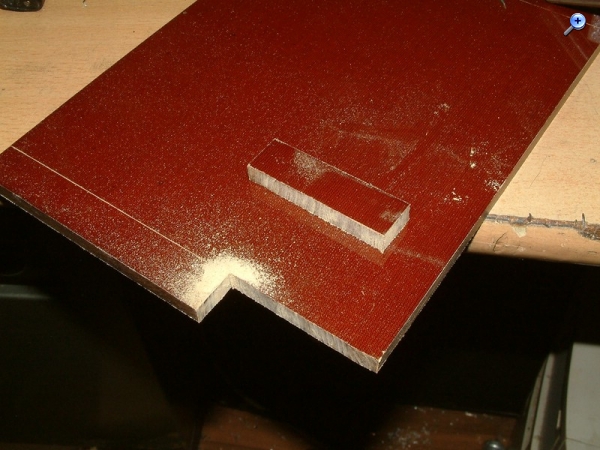

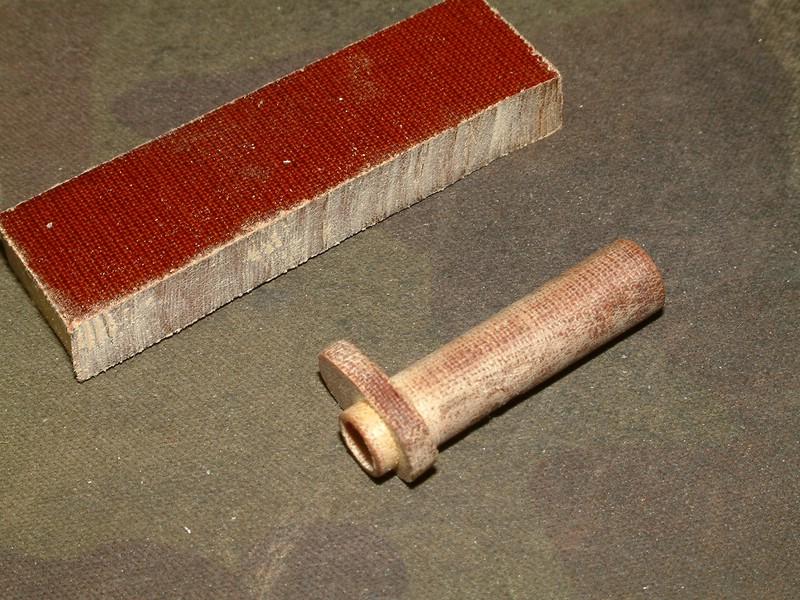

erfordert Laubsäge mit Puksägeblatt für Metall, Heimwerkerdrehmaschine, viel Geduld, eine gute Feile. Innenrein wird ein abgesägter kurzer Spulenkörper eingepresst der das Feingewinde für den Kern hat. Kerne gibts bei Am.... Ich werd mir jetzt noch Gewindebohrer für das Feingewinde der Abgleichkerne besorgen.
Du bist ein Genie der mechanischen Arbeit - sieht wirklich gut aus. Hast Du mal die Verluste deines Spulenkörpers mit dem Original verglichen? Für höhere Spulengüten gab es Die auch aus schwarzem Polystyrol und Keramik. Keramische gibt es noch paar hier: h t t p://www.box73.de/product_info.php?products_id=1810
Die Spulengüte auch in Abhängigkeit vom Trägerwerkstoff ist besonders bei höheren Frequenzen ein Kriterium. Ideal sind da Polystrol- oder Keramikspulenkörper. Inwieweit das hier verwendete Material da mithält, weiss ich nicht. Vielleicht ähnelt es den Daten von Pertinax (Hartpapier-Kunstharz). Bei KW-Luftspulen z. B. L= > 10 µH, für ein optimales L/C -Verhältnis, lassen sich neben passenden PVC-Rohrresten auch Tabletten- oder Vitminpillentuben nutzen. Mangel macht eben erfinderisch.
Pluspol:Hallo zusammen für ein optimales L/C -Verhältnis, lassen sich neben passenden PVC-Rohrresten auch Tabletten- oder Vitminpillentuben nutzen. Mangel macht eben erfinderisch.
Freundliche Grüße von Dietmar
Hallo Dietmar,
das stimmt so nicht ganz.
Alle Materialien mit Weichmachern sind für Spulenkörper nicht gerade gut geeignet. Der Weichmacher entweicht und damit ändern sich die Spulendaten. Und der Spulengüte ist es auch nicht förderlich. Davon kann ich ein Lied singen. Mein Röhrendipper aus Ende der 1970er bekam PVC-Steckspulenkörper und für jede Spule eine aufsteckbare Skale - schön mit Zähler geeicht und handgezeichnet. Heute stimmt keine Einzige mehr. Es ist aber nicht nur die Frequenz verschoben, sondern wenn ich das Ende nachgleiche stimmt der Anfang nicht mehr.
Bei Tablettenröhrchen weiß man nicht aus was Die bestehen - Polyethylen wäre ok, aber wer weiß das schon.
Pluspol:Vielleicht ähnelt es den Daten von Pertinax (Hartpapier-Kunstharz).

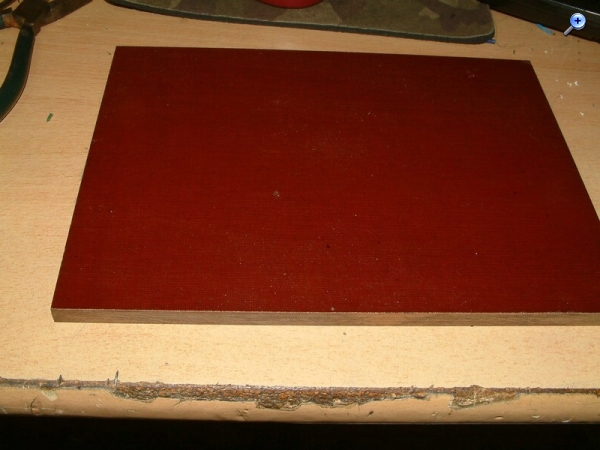

hallo Dietmar, Phenolhartgewebeplatten sind dem Pertinax verwand, aber anstelle von Papier enthalten sie Baumwolltextillagen. Das Phenolharz dürfte gleich sein. Die Hartgewebeplatten sind noch härter, fester und es müffelt auch weniger wenn man sie bearbeitet.
Zitieren:Phenolhartgewebeplatten sind dem Pertinax verwand, aber anstelle von Papier enthalten sie Baumwolltextillagen. Das Phenolharz dürfte gleich sein. Die Hartgewebeplatten sind noch härter, fester und es müffelt auch weniger wenn man sie bearbeitet.
das erinnert mich irgendwie an die Trabbi-Karosserie.
