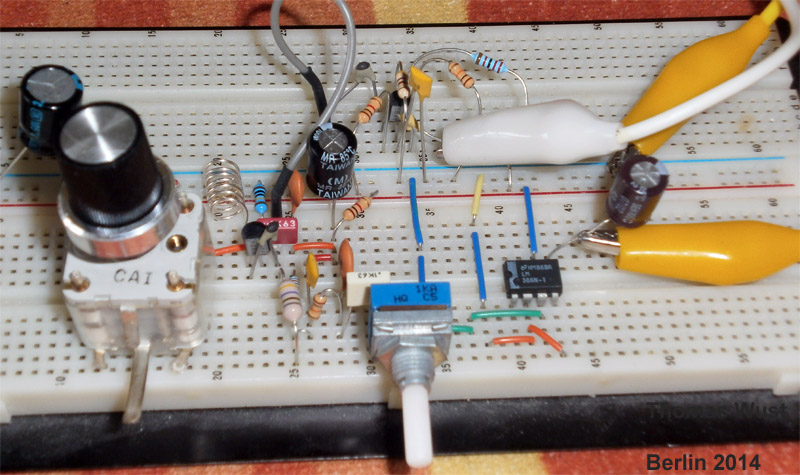

ich hatte heute einen freien Tag und habe einfach drauf los gebastelt. Die Mittelwellen und Langwellen sind demnächst ohne Sender und Basteltechnisch schon sehr ausgereitzt. UKW existiert noch bis mindestens 2025. Ein ideales Bastelgebiet. Jetzt wollte ich hier, im Gegensatz zu meinem UKW-Superhets, mit wenigen Bauteilen zügig zu einem Ziel kommen. Es entstand dieses kleine UKW-Audion mit BF324, HF-Vorstufe mit BF199, ein kleinen NF-Stufe mit LM386.
Viel habe ich nicht erwartet. Der Empfang ist mit einem Meter Draht schon ganz passabel. Hier in Spandau empfange ich einige Sender leicht verrauscht doch noch gut verständlich. Entschuldigt bitte die Qualität der zusammengeschnittenen Aufnahmestücke, ich musste diese wegen der 500kbyte Grenze stark komprimieren, auch der Computer hat einige Störgeräusche eingespielt.
Die Schaltung lässt sich optimieren und verkleinern. Ziel ist ein kleines Taschenradio das mit Lautsprecher den WGF-Miniatur-Radio von 25,5 oder WGF-Subminiatur-Radio-Index von 22,5 erfüllt und weit darunter liegt. Auch eine Röhrenversion plane ich die die WGF-Größennorm erfüllt.
Vielleicht ist das ein Anreiz hier einen kleinen Bastelwettbewerb ins Leben zu rufen?
Die Kriterien: - UKW Empfang ist Pflicht (LW,MW,KW zusätzlich möglich, aber nicht wertungsrelevant), egal ob Audion oder Super - Empfangsteil diskret mit Transitoren oder Röhren , keine Integrierten Schaltungen im Empfangsteil - Lautsprecherbetrieb (NF-Verstärker diskret oder als IC), Zimmerlautstärke muss gut möglich sein - Batterie oder Netzbetrieb - selbsterstelltes Gehäuse welches die WGF-Größennorm erfüllt - Vorstellung hier im Forum mit Schaltung und Bildern bis 31.12.2014
Danach bekommt das Forum die Möglichkeit den Sieger zu ermitteln. Möglicherweise gibt es auch einen kleinen Preis zu gewinnen? Ich hätte die Möglichkeit einen kleinen Forenpokal "WGF-Bastlerkönig 2014" zu erstellen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
was ist bitte der Unterschied zwischen Nicht Superhet und sonstige Schaltung?
An deiner Stelle würde ich die alten Kriterien wiederbeleben. Dabei kannst du unterscheiden: mit / ohne Röhre-n. IC sollte man separat erlauben, das gute TBA120 ist nichtnur Klassiker sondern auch schon lange abgekündigt, somit sammelwürdig. TDA7000 bekommt den Förderpreis für Radiobastler-Nachwuchsschulung *g
schön das es Mitstreiter geben wird! Ein Gehäuse nach den WGF-Größennormen würde ich als Pflicht ansehen. Es soll als zusätzliche Motivation zur Schaltungsoptimierung dienen. Für einen diskreten Aufbau eines UKW-Superhets mit Lautsprecher und Batteriebetrieb ist ein solches mehr als ausreichend dimensioniert. Ich möchte selbst eine Röhrenversion eines UKW-Miniaturradios bauen. Ein Röhrensuperhet mit Lautsprecher wird in dieser Größe schwierig? Vielleicht funktionieren hier Miniaturröhren oder Mehrsystemröhren? Auch eine hybride Bauweise Röhre/Transistor kann ich mir vorstellen.
Ein Bausatz mit TDA7000, TBA120, TDA4100, A225D (TDA1047) fände ich nicht so schön. Viele ICs sind abgekündigt und obsolet und bis 2025 und länger (!) sicher nicht zu bekommen. Der Lerneffekt ist minimal! Bestenfalls eine Einsteigervariante nach folgendem Prinzip:
1-2 SterneWGF- Nutzer: HF/(ZF)/Demodulation: IC oder diskret (Transistor/Röhre) / NF: IC oder diskret 3 Sterne WGF-Nutzer: HF/(ZF)/Demodulation: diskret / NF: IC oder diskret 4-5 Sterne WGF-Nutzer: alle Stufen diskret
Ein weiterer Pluspunkt ist ein Stereodekoder für einen Kopfhörerausgang.
Die Bewertung kann/sollte nach dem Stichtag (31.12.2014) durch eine (anonyme) Forenumfrage möglich sein.
