Hallo Gemeinde,

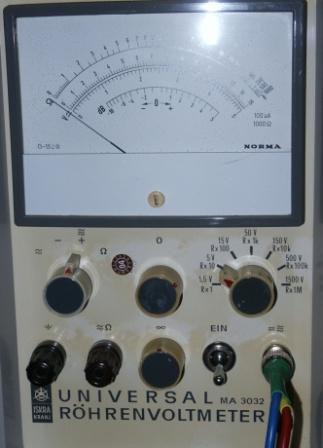

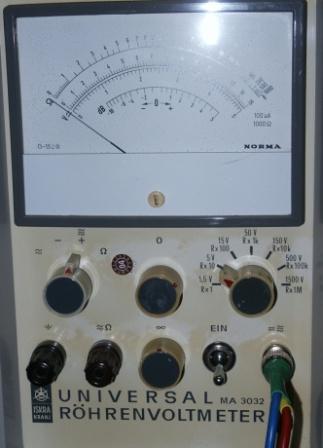

ich wende mich an die Runde, weil ich ein Problem mit meinem RVM MA3032 habe. Es zeigt in mehreren Messbereichen zu hohe Spannungen an. Im 5V-Bereich z.B ca. 16%. Ich habe es geöffnet und auf Verdacht die ECC82(wahrscheinlich der Messverstärker) und die EAA91(Gleichrichter) getauscht. Der Fehler variierte bei verschiedenen ECC82 minimal(ca. 0,02V) - von Röhre zu Röhre unterschiedlich.
Auf der Leiterplatte befinden sich einige Einstellregler, die ich aber nicht blind verstellen möchte.
Hat jemand mit solch einem Gerät Erfahrungen gesammelt?
Besitzt jemand den Schaltplan/Bedienungsanleitung/Serviceanleitung und könnte das zur Verfügung stellen?
Ich würde mich freuen.

Einen schönen Sonntag wünscht
micha47

Noch gefällt der Beitrag keinem Nutzer.

hallo Micha,

als erstes ein par kleine Fragen damit man das besser einordnen kann.

1.) Hast du das Gerät schon so bekommen bzw. wars immer so, oder ist dieser Messfehler erst später aufgetreten, wenn letzteres, "schleichend" oder sofort völlig anders ?
2.) Alte Weisheit: ohne gutes Essen gibts nur selten gute Arbeit: Versorgung geprüft ? Ist da evtl. ein Glimmstabi, wenn ja welcher und wie hoch ist die Spannung an dem Ding ?
3.) Ist im Tastkopf ein 1M Widerstand in Serie mit der heißen Leitung, wenn ja den bitte mal messen.

nette Grüße
Martin

hallo Micha,

gleich zum Punkt3:
Ich hab u.a. ein Heathkit Röhrenvoltmeter, bei dem Gerät, das deinem recht ähnlich ist, auch vom Inhalt her, sieht das so aus:

Es erfordert einen Tastkopf, der enthält einen 1M-Ohm und einen Schalter um diesen zu überbrücken. Mißt man Spannungen, egal ob AC oder DC, ist der Widerstand drin, misst man Ohm, wird er gebrückt, logischerweise. Falls deins nun ebenfalls einen benötigen würde, und der fehlt, dann käme dabei vermutlich raus: Es zeigt zuviel Volt an. Genau deswegen empfehl ich das Experiment, ist ja in Minuten erledigt.
Die Batterie, meins hat eine "Baby Zelle 1,5v" innen, wird zum Ohm-Messen genommen.

nette Grüße
Martin

Hallo Martin,
leider kam ich gestern doch nicht mehr dazu meine Messergebnisse zu analysieren. Ich räume derzeit meine Werkstatt auf und da kommt Eins zum Anderen…
Vorab – auch in meinem RVM ist eine „Baby-Zelle“ (R14) eingesetzt, ich hatte mich vertan. Dass sie zur Widerstandsmessung verwendet wird, hätte mir auch einfallen können, das liegt nahe.
Ich habe eine kleine Messreihe von 5 – 250 VDC aufgenommen. Zur Verwendung kamen ein analoges Multimeter mit 20KOhm/V(Baujahr ca. 1970) und ein digitales Multimeter(Baujahr ca. 1996 von Wavetek), von letzterem ist mir der Innenwiderstand nicht bekannt. Die Abweichung der gemessenen Werte lag im Vergleich analoger Vielfachmesser zum digitalen zwischen 0,4 und 3%. Dazu ist zu sagen, dass die Ablesegenauigkeit am Analoginstrument durch die Gestaltung der Messbereiche und durch Interpolationsfehler ungenau sein kann. Der Vergleich Analoginstrument zum RVM ergibt Unterschiede zwischen 8 und 10% - also ziemlich erheblich. Nun könnte ich einen Wert als Vorwiderstand ermitteln, der mir entsprechende Messwerte generiert. Aber ob das der richtige Weg ist? Eigentlich dachte ich, dass in Reihe mit dem Messwerk des RVM ein Einstellregler liegt, mit dem die Anzeige für alle Messbereiche justiert werden kann, aber ich weiß nicht welcher von den vielen das sein kann, falls es den überhaupt gibt.

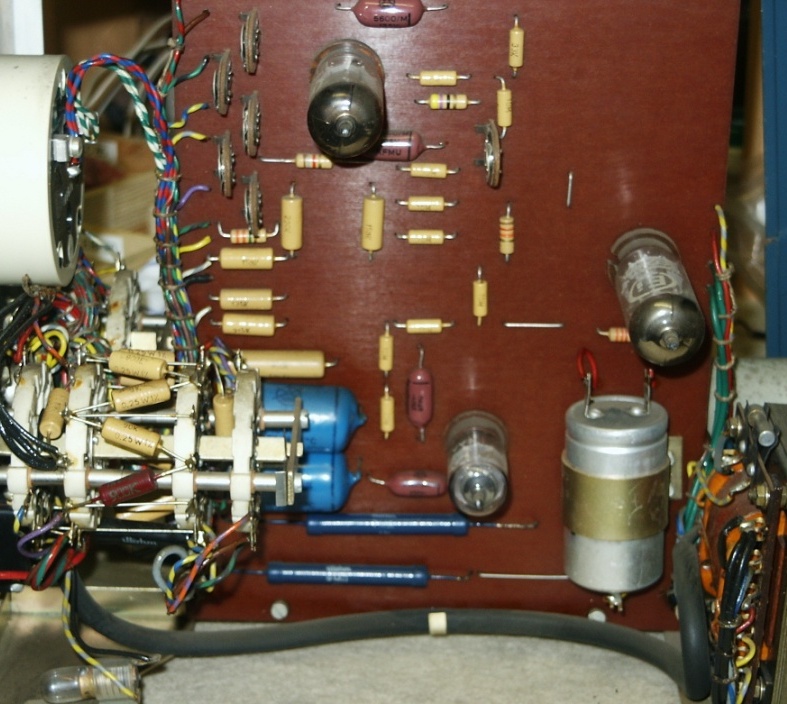

Ich hänge mal ein Bild von der Leiterplattenbestückung an.

Viele Grüße micha47

Datei-Anhänge


Hallo Martin, ich hatte es nicht ausdrücklich geschrieben, diese Messreihe habe ich, wie von dir empfohlen, mit einem Vorwiderstand von 1 MOhm durchgeführt. Ohne diesen liegen die Werte wie in meiner ersten Anfrage beschrieben...

MfG micha47

Hallo Martin,
das meine ich auch, dass man schnell etwas "verschlimmbessert" hat.
Den Test mit dem parallel zum Eingang geschalteten 10 MOhm werde ich machen und mich wieder melden.

Einen schönen Abend wünscht micha47
