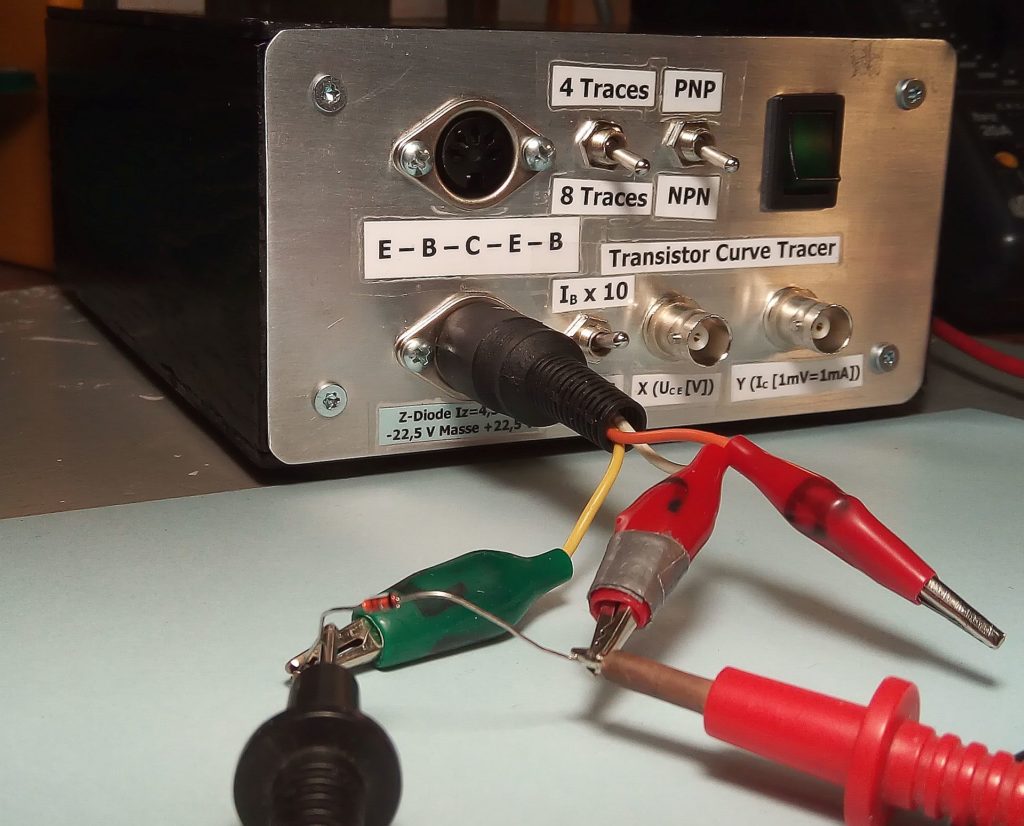

für die Messung von Z-Dioden benötigt man je nach Durchbruchspannung relativ hohe Spannungen, welche Multimeter oder Komponententester in der Regel nicht liefern. Mein Transistorkennlinienschreiber stellt intern eine unstabilisierte Speisepannung von 2 x 22,5 Volt = 45 Volt zur Verfügung. 2 Vorwiderstände zu je 4,7 kOhm begrenzen den Strom auf 4,5 mA und fertig ist die Zusatzeinrichtung. Die Z-Diode muss nur angeschlossen werden und ein Voltmeter auch noch. Einfach und hilfreich:
Durch die zwei Vorwiderstände können auch keine Kurzschlüsse zur Masse auftreten.
Selbstverständlich könnte man sich auch irgendein Steckernetzteil nehmen, das eine genügend hohe Spannung liefert und einen Vorwiderstand zur Strombegrenzung verwenden. Aber meine Lösung hatte sich einfach angeboten. Gleichspannungen bis 60 Volt gelten als ungefährlich für Mensch und Tier. Das Hantieren ist also wegen des geringen Stroms, der Kurzschlussfestigkeit und der gefahrlosen Spannung völlig entspannt und stressfrei.
Viele Grüße aus dem tief verschneiten Schweden Volker
