ein "Ferrograph" ist ein ganz einfaches Messgerät. Es wird lediglich die an eine Spule angelegte Wechselspannung und der sich dabei einstellende Wechselstrom gemessen und deren Relation auf einem Scope geplottet. Wenn die Spule auf einem Kern gewickelt ist, so können Sättigungen und Hysteresiskurven dargestellt werden.
Aus deren Kennpunkten kann man realistische Spulen und Trafos für Simulationen berechnen und unbekannte Spulen analysieren. Der Ferrograph ist sozusagen DAS Multimeter für Spulen. Unverzichtbar.
Damit eine XY-Darstellung gelingt, müssen Spannung und Strom phasengleich dargestellt werden. Der Strom eilt um 90° nach, also muss auch die Spannung integriert werden.

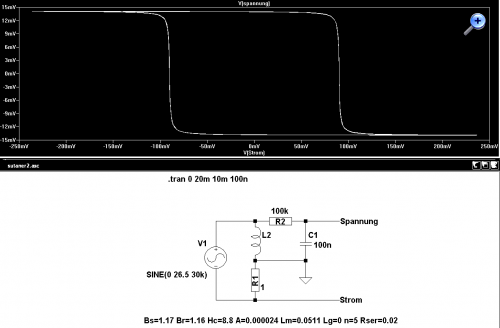

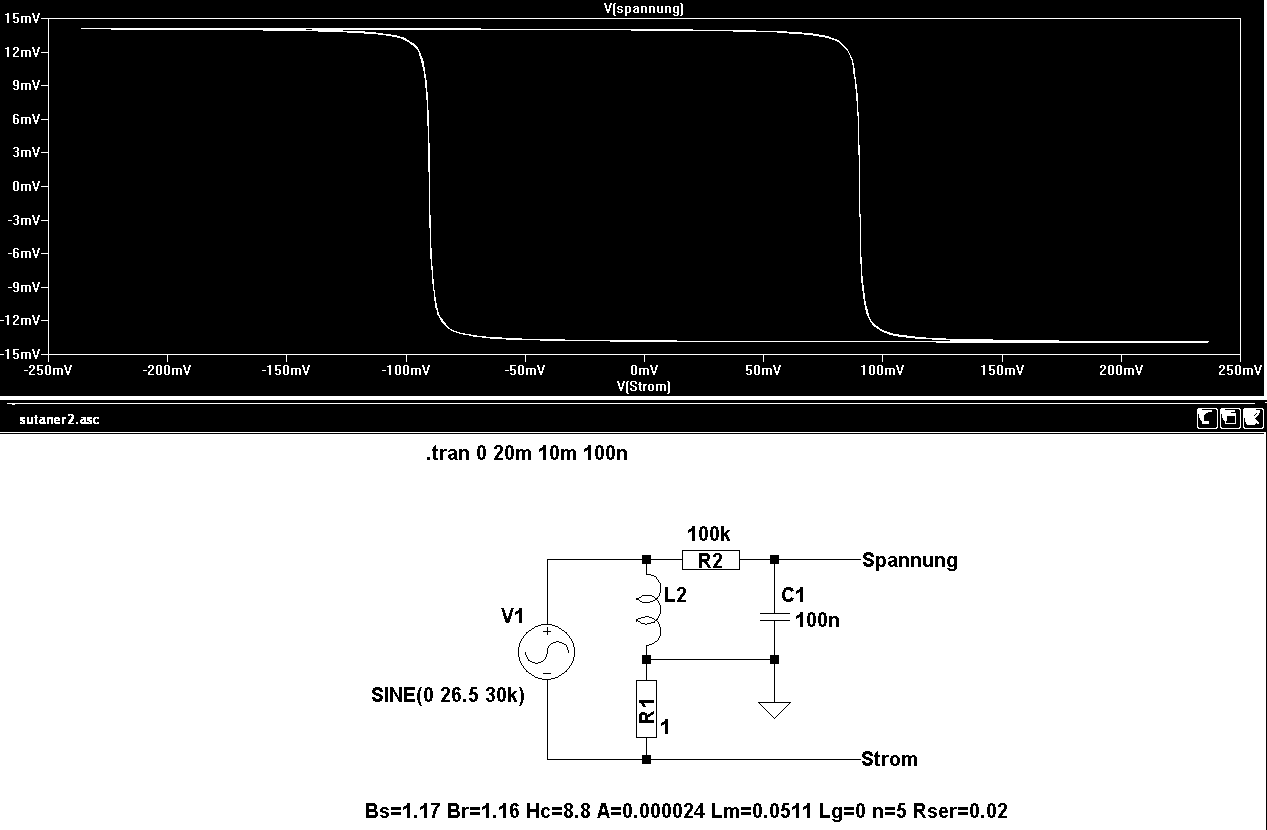

Ein kompletter Ferrograf zur Messung der Spule "L2" sieht zum Beispiel so aus:

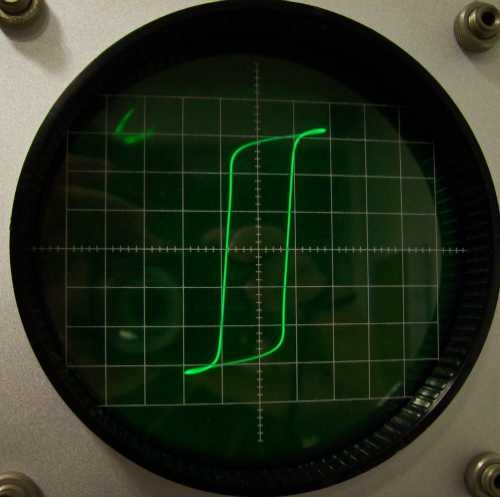

und erzeugt folgendes Schirmbild:

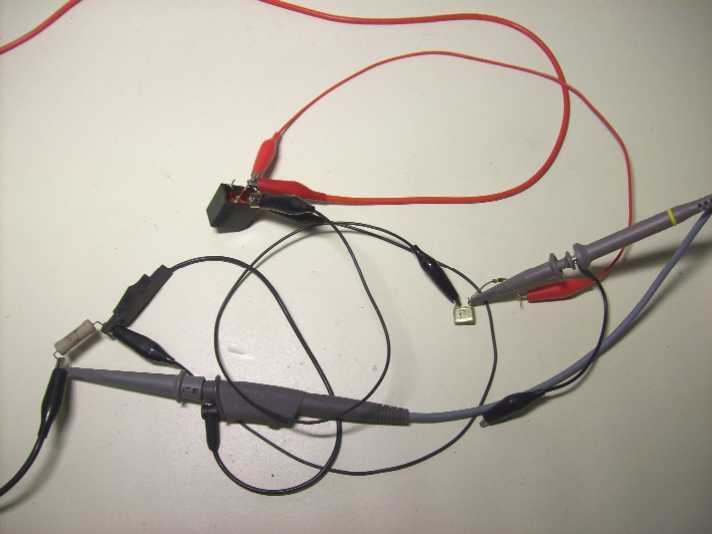

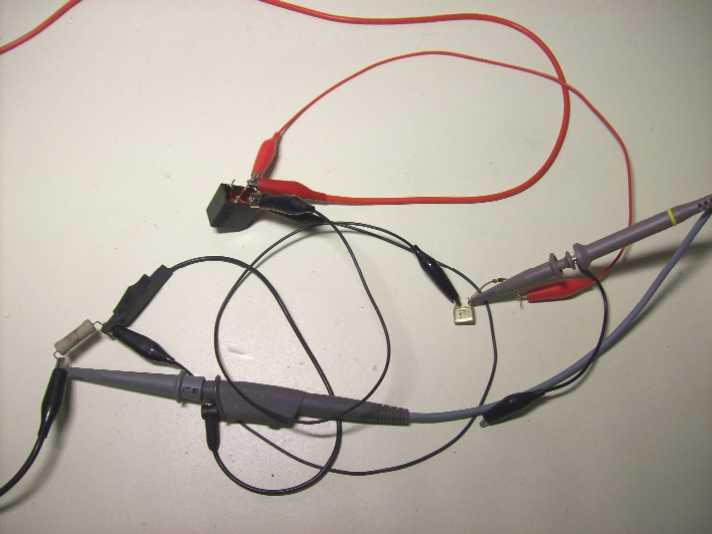

Und kann ganz einfach provisorisch zusammengesteckt werden:
-------

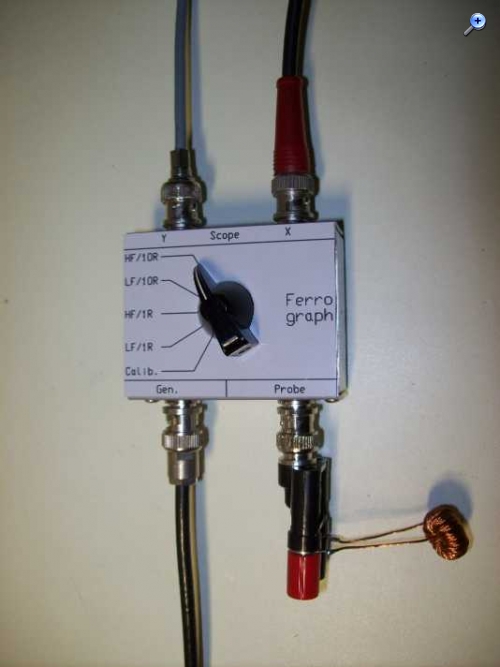

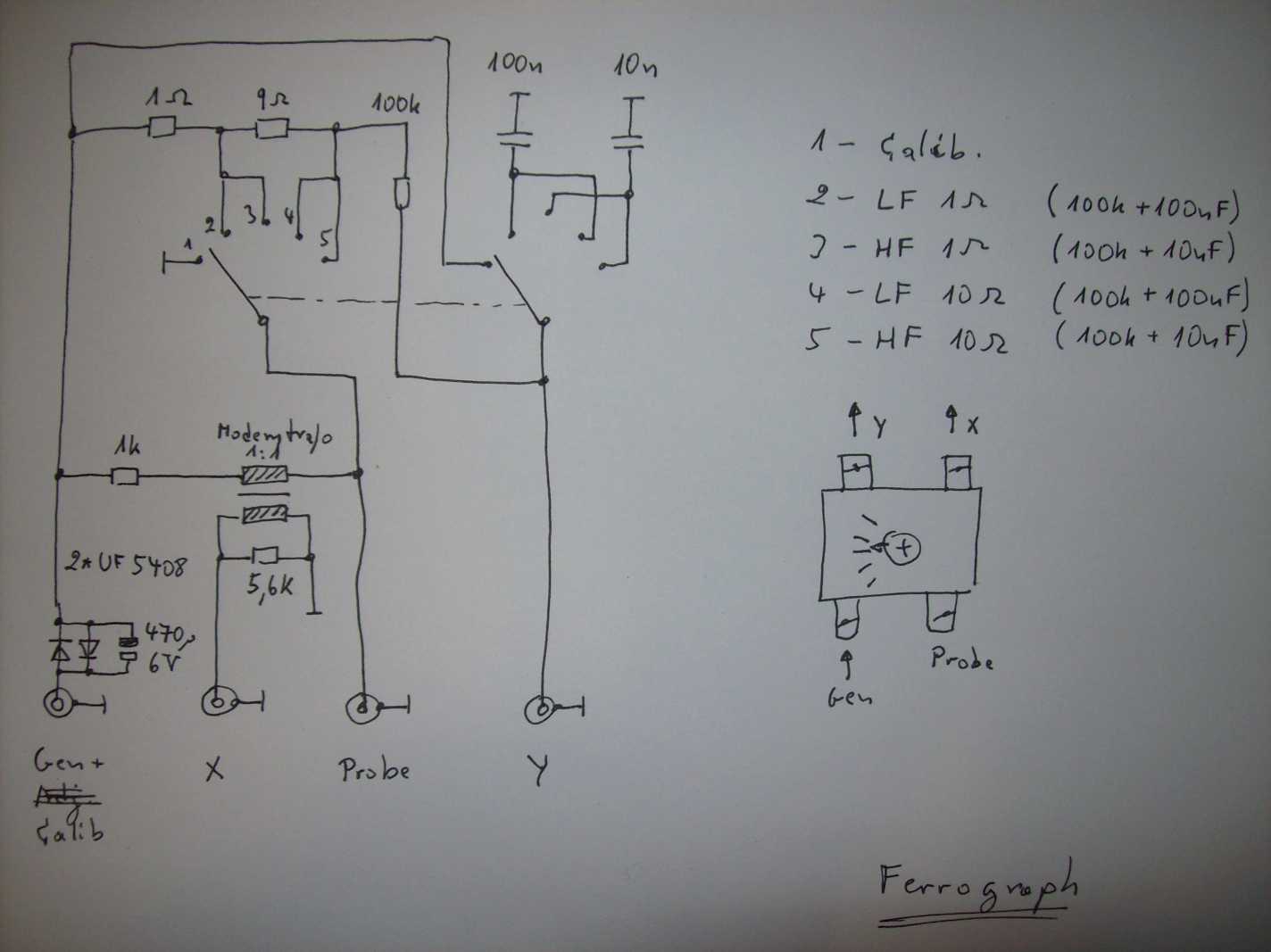

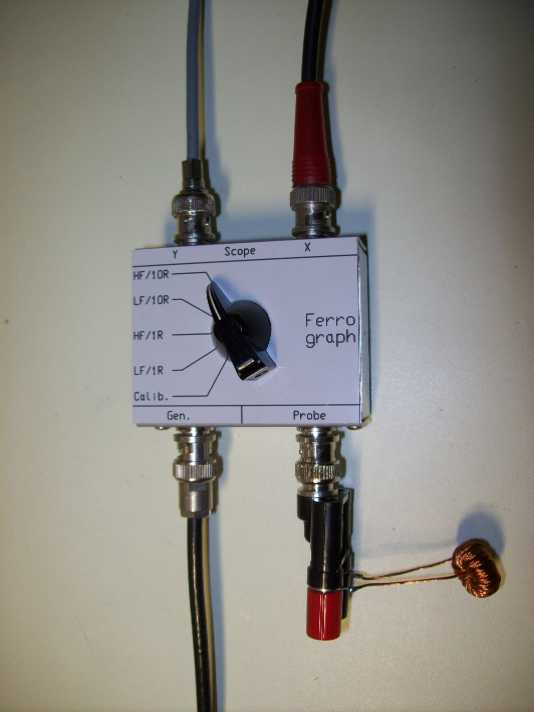

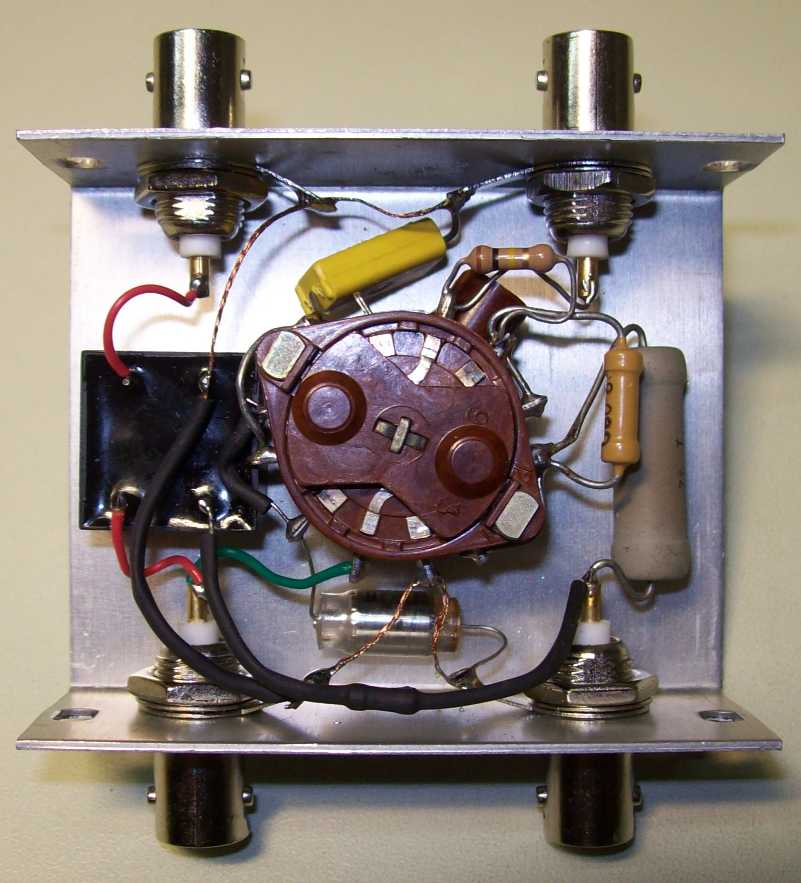

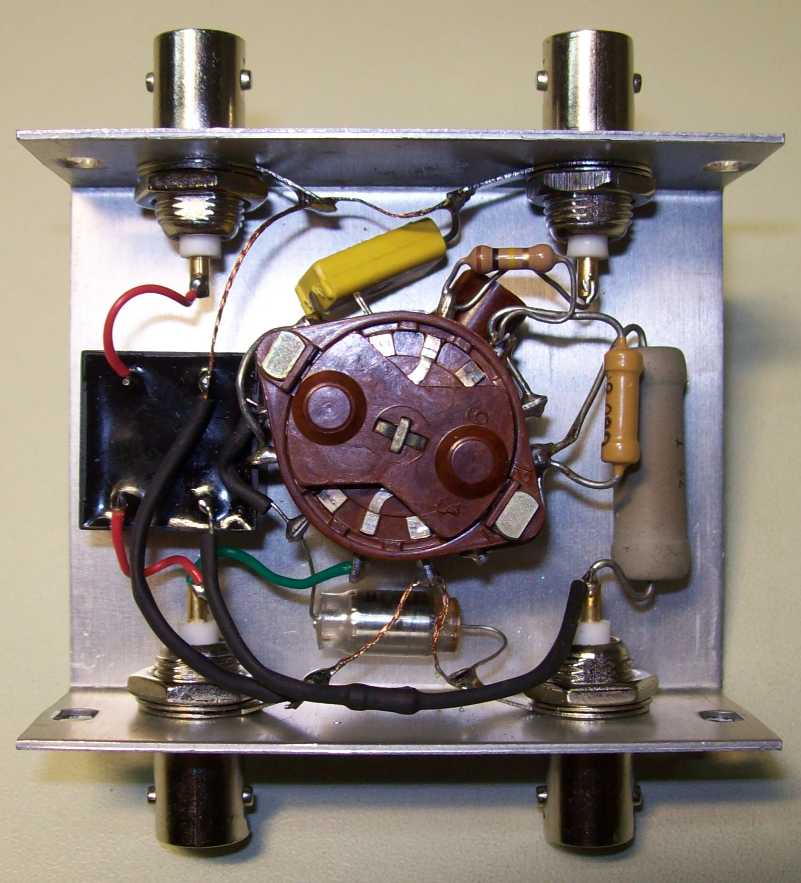

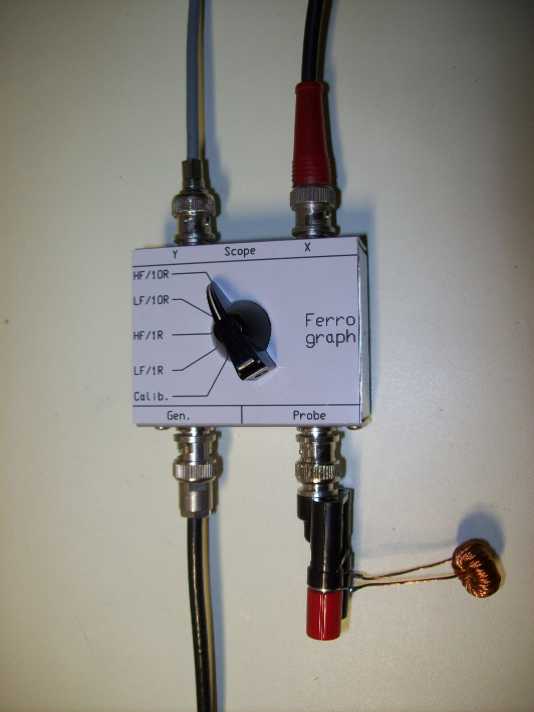

Das funktioniert zwar. War mir aber auf Dauer zu unpraktisch. Folgende Schaltung sollte realisiert werden:
!!!
