die blitzschnelle Messung der Ausgangsleistung eines HF-Senders gelingt mit einem Fettfleckfotometer.
Der unbekannte Sender treibt eine passende Glühlampe, die er zum Leuchten bringt. Die Speisefrequenz, irgendwelche Modulation oder die Verzerrungen des Senders haben keine Auswirkung auf die Messung.

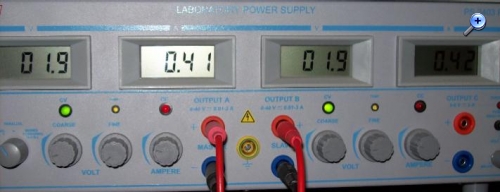

Eine zweite baugleiche Glühlampe wird von einem stellbaren Gleichstromversorgungsgerät betrieben und deren Strom und Spannung gemessen.

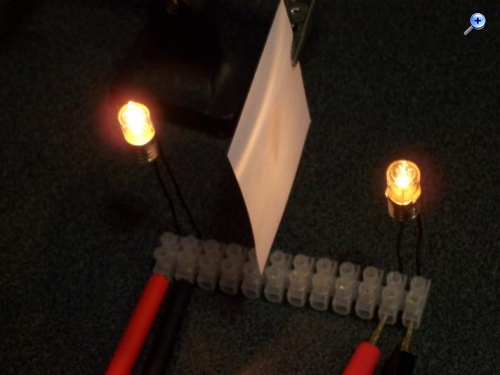

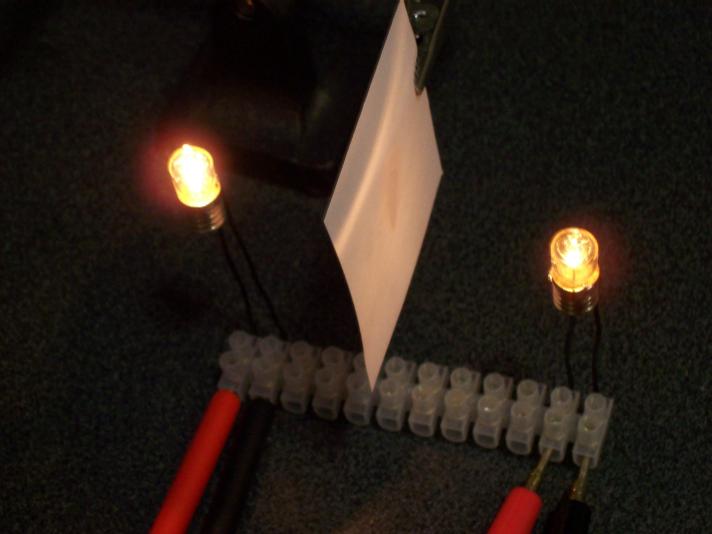

In der Mitte zwischen den beiden Glühlampen wird ein Blatt Papier mit einem Tropfen Öl aufgestellt.
Man schaut dann von der Seite auf das Blatt Papier und stellt die Stromversorgung so ein, dass beide Lampen gleiche Helligkeit zeigen (wobei der Fettfleck verschwindet).

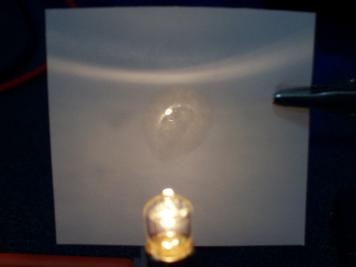

Vordere Lampe zu hell:

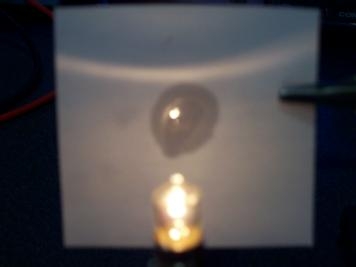

Hintere Lampe zu hell:

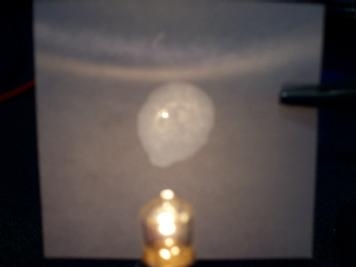

Beide Lampen gleich hell:

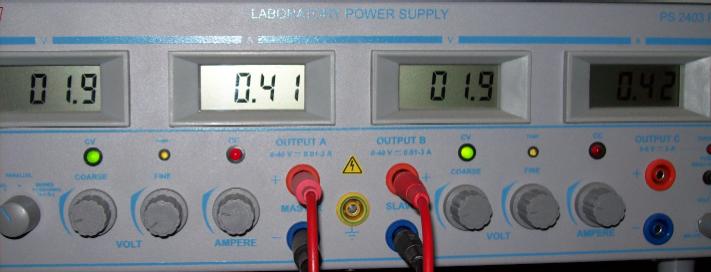

Dann multipliziert man die an der stellbaren Lampe angelegte Spannung mit dem durchfließenden Gleichstrom und erhält die unbekante Senderleistung:
!!!
