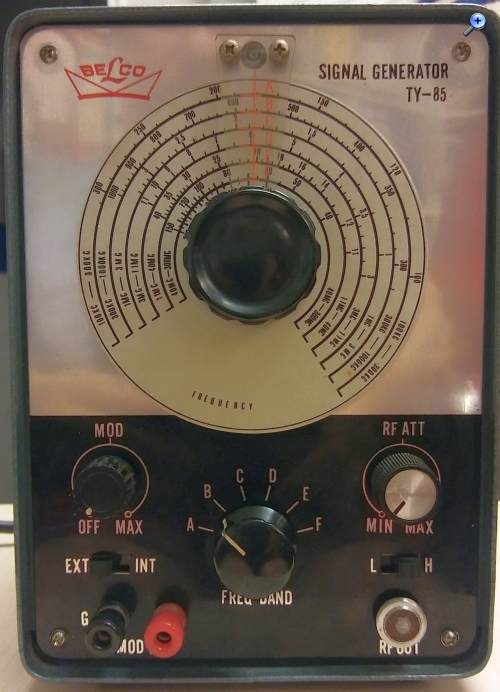

Signalgenerator BELCO TY-85 für 0,1 - 150 MHz aus dem Jahr 1968
Hallo zusammen,

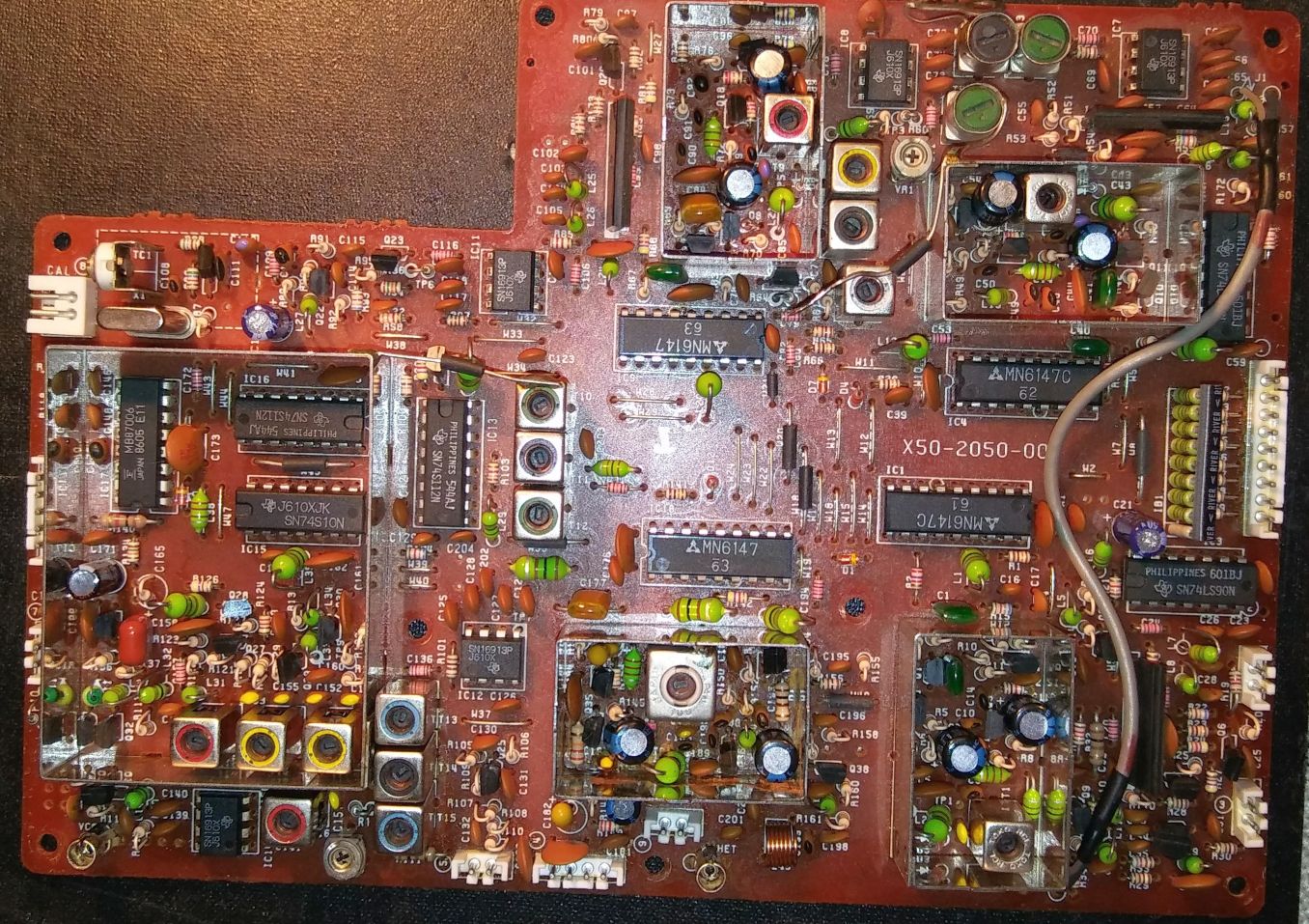

für den Abgleich meines 35 Jahre alten Transceivers Kenwood TS440S war es erforderlich, die PLL-Filter zu korrigieren. Das geht hauptsächlich auf den Austausch einiger Bauteile im VCO5 vor Jahren zurück. Der vom Hersteller verwendete Heisskleber (zur Reduzierung der Mikrofonie bei Mobilbetrieb) stellte sich langfristig als hygroskopisch, leitfähig und korrosiv heraus.

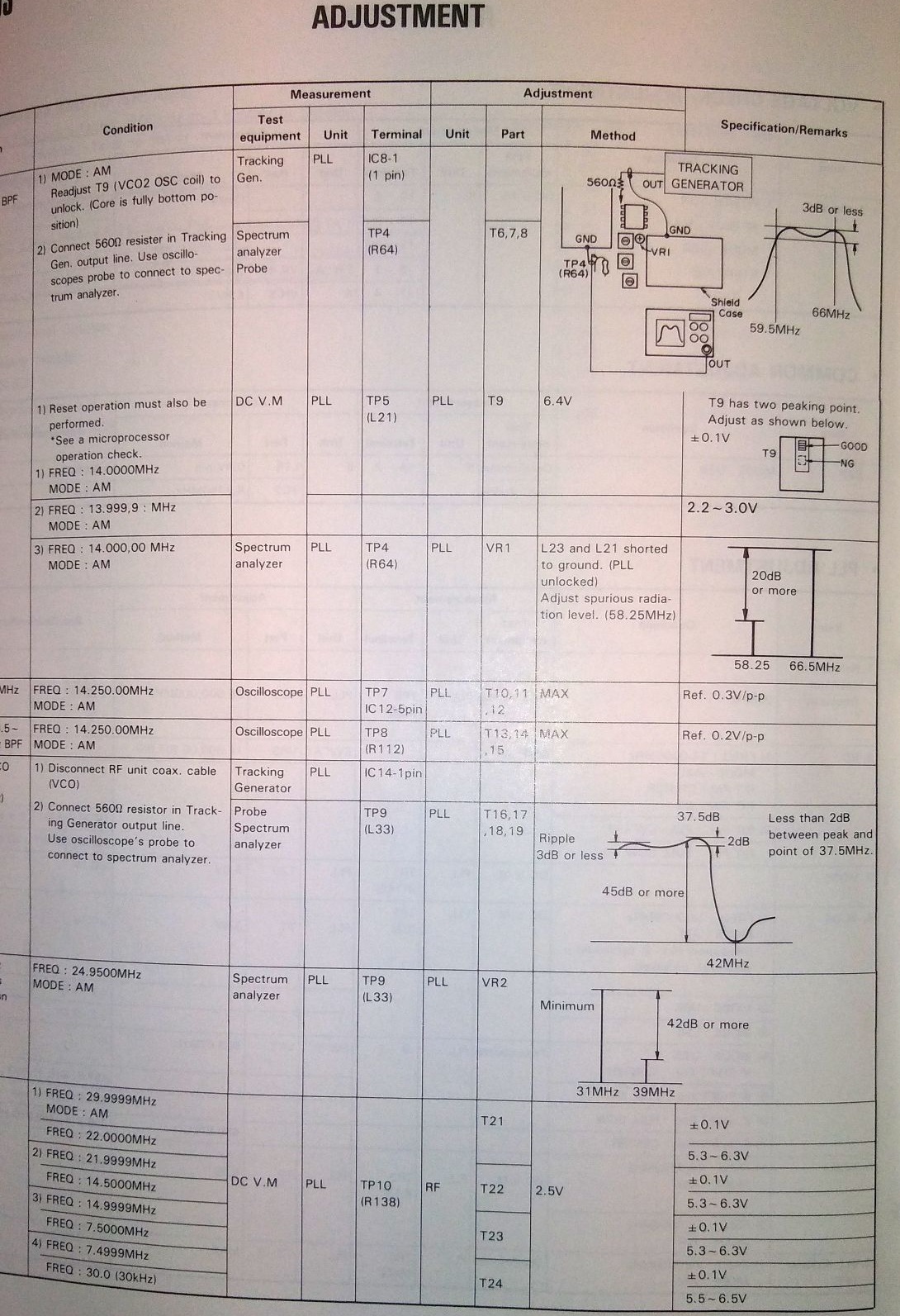

Für den Abgleich stand zwar ein Spektrumanalysator hp8591E bereit, der aber ohne Trackinggenerator ausgestattet war und früher in einem Messfahrzeug mittels PC fernbedient wurde. Erfreulicherweise war die gesamte Nutzungszeit die Heizung der Bildröhre abgeschaltet, sodass sie noch eine Weile halten wird. Der für die Messung erforderliche Generator musste zwischen 35 und 70 MHz arbeiten.

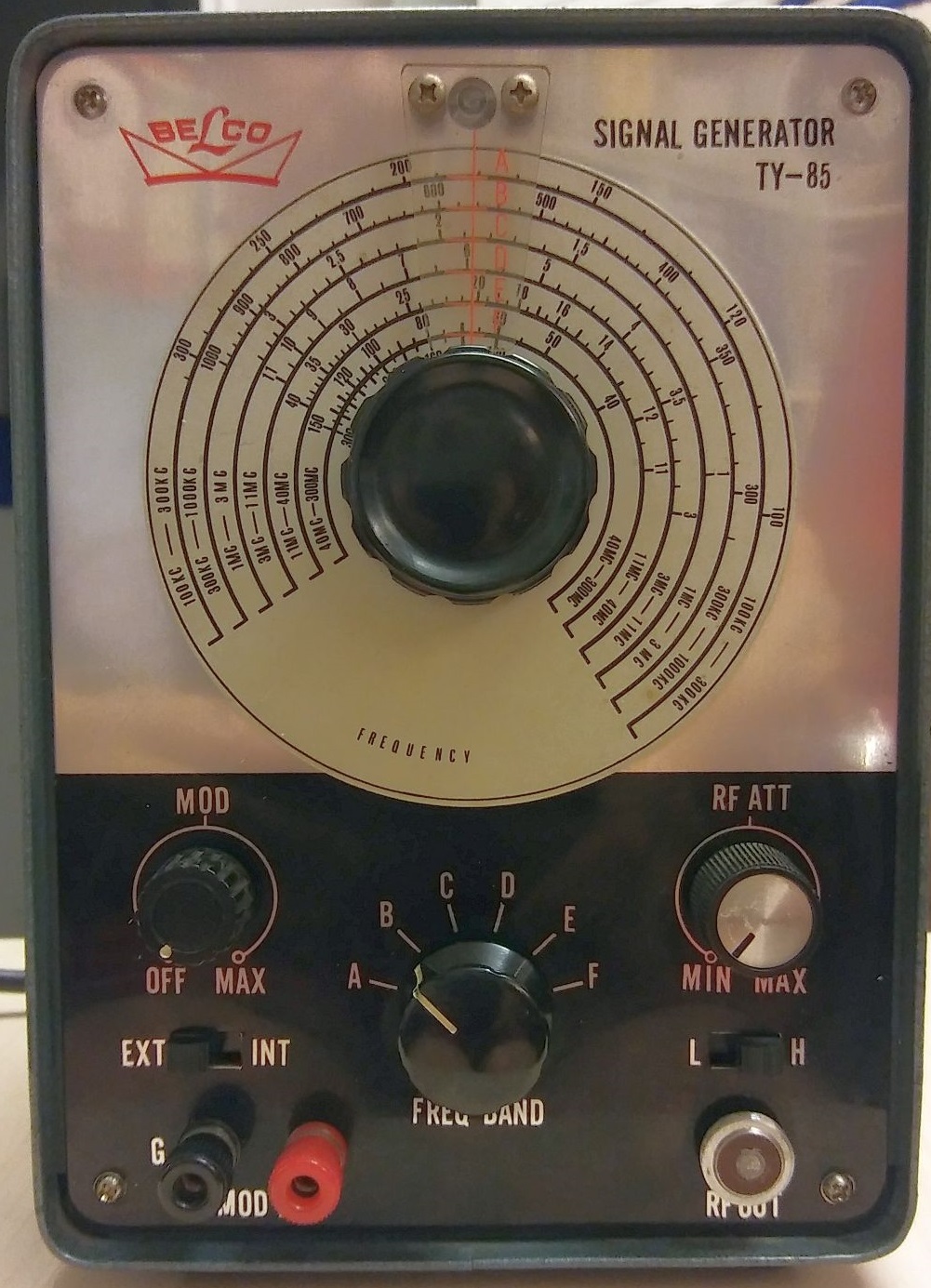

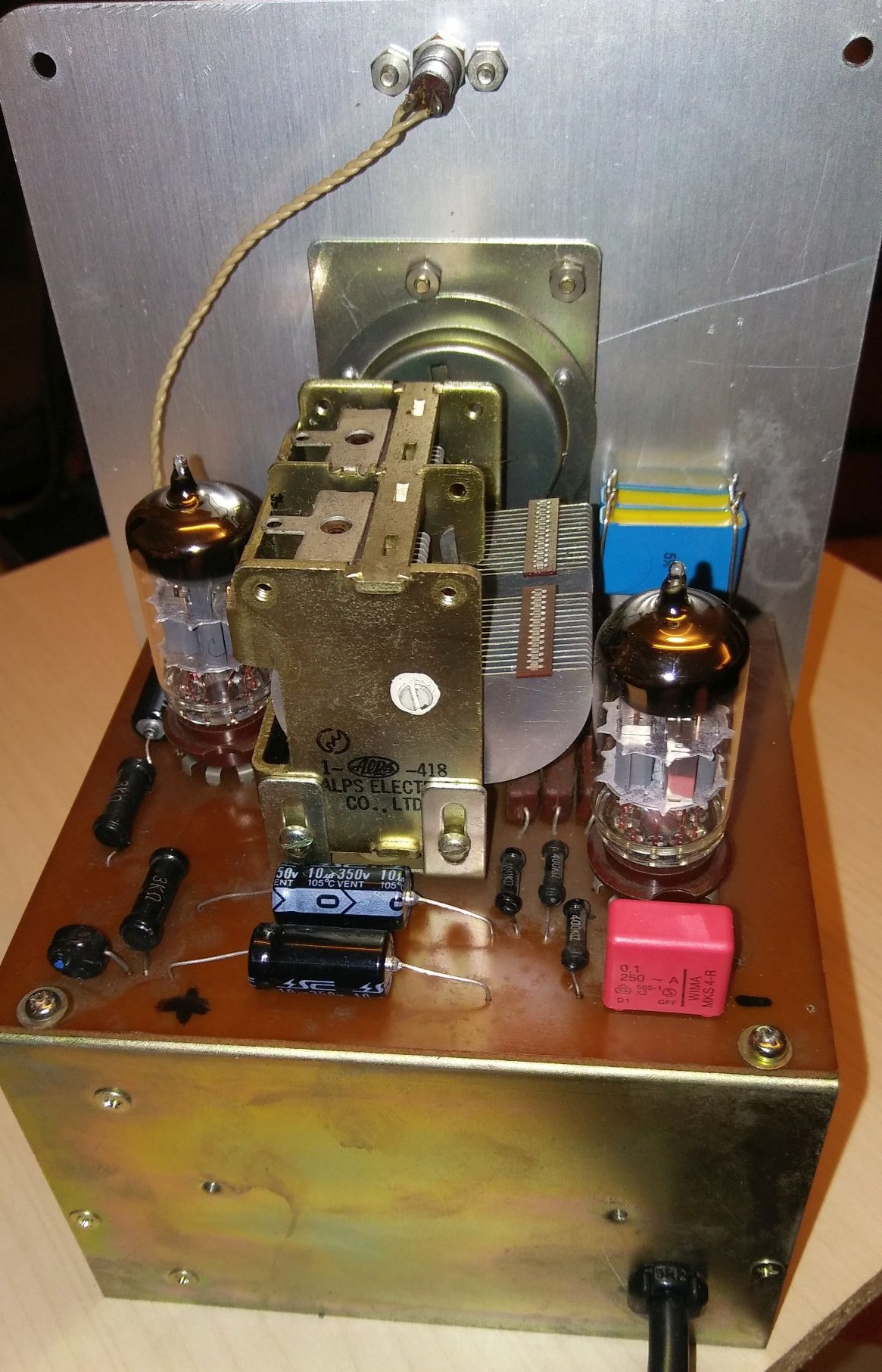

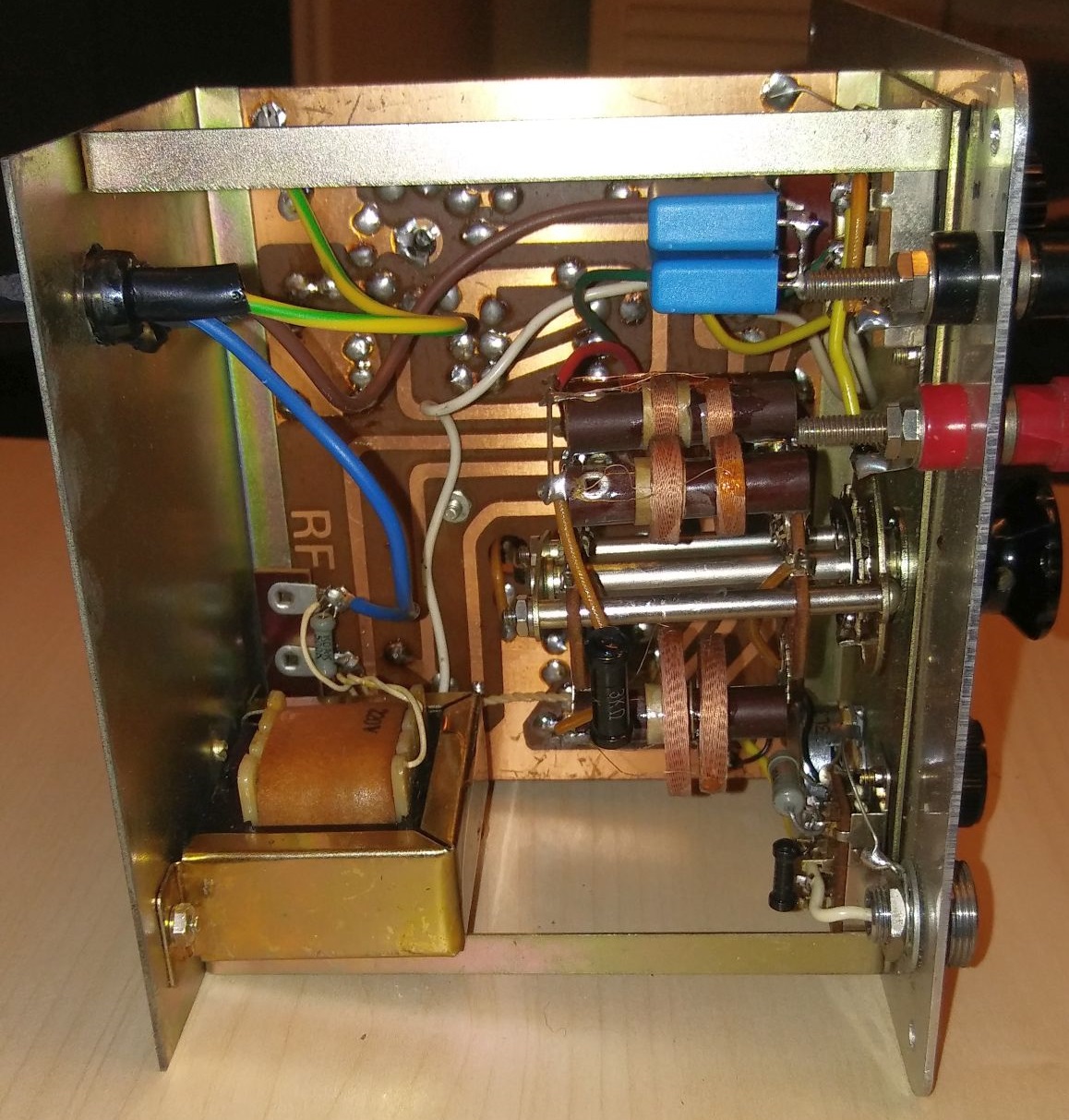

Ich fand eine kostengünstige Lösung in der Beschaffung eines BELCO TY-85 aus dem Jahr 1968 mit zwei Röhren 12AT7/ECC81 (Sender) und 12AX7/ECC83S (Modulator). Die Drehko-Abstimmung erleichterte die Arbeit wesentlich. Im Gerät stecken neue Röhren von JJ. Hier die Daten des Gerätes:
Abmessungen: 15 x 21 x 12 cm, Gewicht ca. 2kg
Frequenzbereiche:
A - 100 bis 300 kHz B - 100 bis 1000 kHz C - 1 bis 3 MHz D - 3 bis 11 MHz E - 11 bis 40 MHz F - 40 bis 150 MHz
Ausgangspegel hoch- und niederohmig 0 ... 0,1V Frequenzgenauigkeit +/- 1% Interne Modulationsmöglichkeit AM 400 Hz bis 60% Modulationsgrad Externe Modulierbarkeit 20 ... 20000 Hz Damaliger Preis 120 DM Damaliger Vertrieb über Hannes Bauer, Bamberg
Gruss Walter
@wumpus: Onlinemuseum? Wumpus: Ja, nehme ich gerne auf. Wenn online, hier ein Hinweis.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Signalgenerator BELCO TY-85 für 0,1 - 150 MHz aus dem Jahr 1968
hallo Walter, falls dir das nicht bekannt ist, Belco sind so gut daß du bereits ein Signal findest wenn du es noch garnicht angeschlossen hast. Verdrossel ihm die Netzkabel, sonst nimmt er die als Antenne lG Martin
Re: Signalgenerator BELCO TY-85 für 0,1 - 150 MHz aus dem Jahr 1968
Hallo zusammen,
von den einfachen Schirmungen dieser Gehäuse kann man mit und ohne Verdrosselung keine Wunder erwarten, zumal bei den damaligen Kampfpreisen. Auch die Frequenzgenauigkeit war eher suboptimal, aber für viele Rundfunkaufgaben reichte es.
Die Modulation war auch kein Hit, eine Mischung aus AM und FM. Klirrfaktir, na ja ...
Trotzdem, wie schon gesagt, war durchaus zu gebrauchen und vor allen geeignet für meinen damaligen Geldbeutel
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber)
Re: Signalgenerator BELCO TY-85 für 0,1 - 150 MHz aus dem Jahr 1968
Hallo zusammen,
mir ist klar, dass ich kein Spitzengerät erworben habe. Die geforderte Messtiefe von 45 dB war "mit Ach und Krach" zu erreichen. Auf die Genauigkeit kam es nicht an - die lieferte der Analyser. Wie Rainer es schrieb, für normale Messaufgaben war der Belco durchaus zu verwenden. Für eine Anwendung als "Heimsender" eher nicht, falls das jemanden interessieren sollte. Einen Abfluss der HF über das Lichtnetz habe ich zwischen 35 und 68 MHz nicht bemerken können.
