Re: Alter Messsender
Hallo,
Vor Inbetriebnahme deines Gerätes, denke bitte an die notwendige Kondensatorkur und die Formierung der Elkos erst dann
bastel Dir einen Adapter und stecke den Player bei Buchse NF rein und bei Buchse HF gehts raus.
M.f.G.
harry
Zuletzt bearbeitet am 22.03.13 16:53
|
|
|
|
|
22.03.13 16:54
Klaus WGF-Premiumnutzer
|
22.03.13 16:54
Klaus WGF-Premiumnutzer
|
Re: Alter Messsender
Zitieren:
... stecke den Player bei Buchse Nf rein und bei Buchse HF gehts raus.
Hallo,
es sollte aber zumindest überprüft werden, ob der alte Prüfsender einwandfrei arbeitet und der NF-Eingang wirklich gleichspannungsfrei ist. Andernfalls könnte das angeschlossene Gerät beschädigt werden.
Viele Grüße
Klaus
|
|
|
|
|
22.03.13 16:59
Detektor7765 WGF-Premiumnutzer
|
22.03.13 16:59
Detektor7765 WGF-Premiumnutzer
|
Re: Alter Messsender
Hallo Klaus und Harry,
der Vorbesitzer hat schonmal alle Kondensatoren gewechselt und
nach seinem Erzählen soll das Gerät gut Funktionieren.

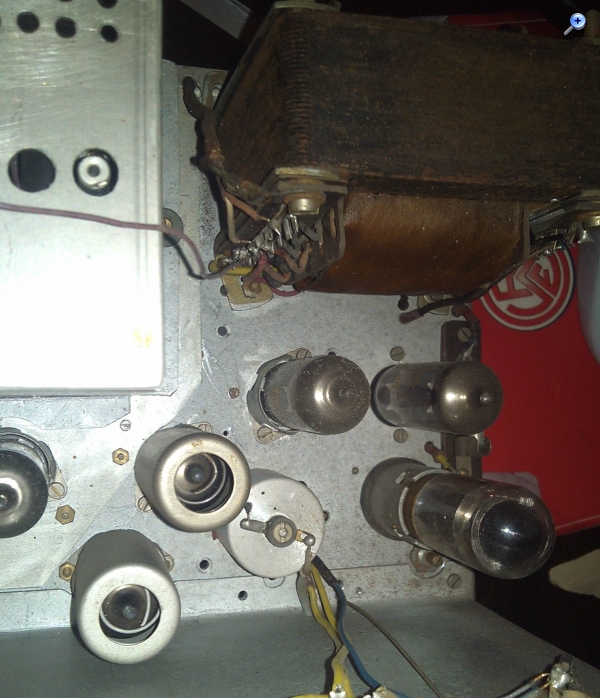

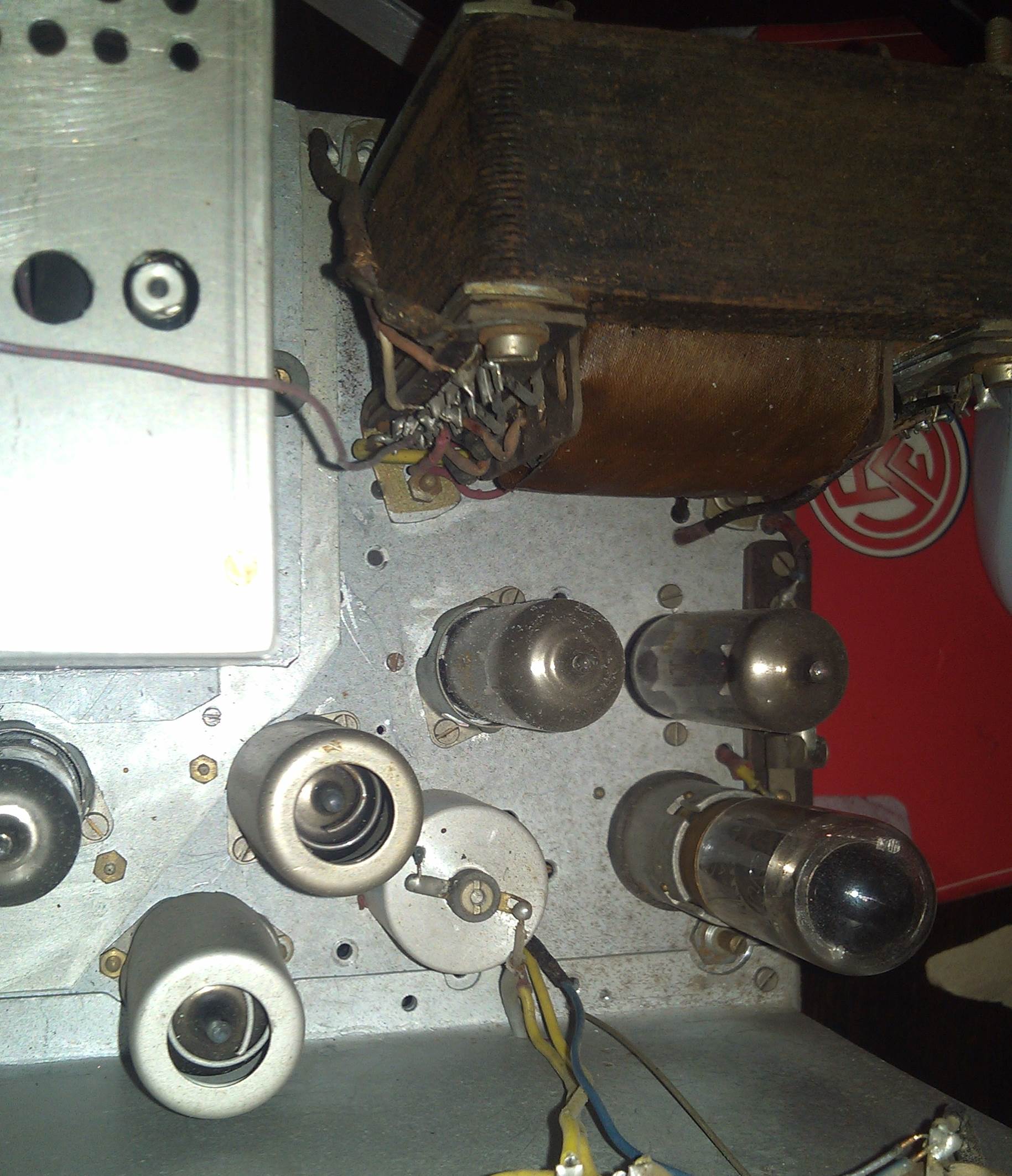

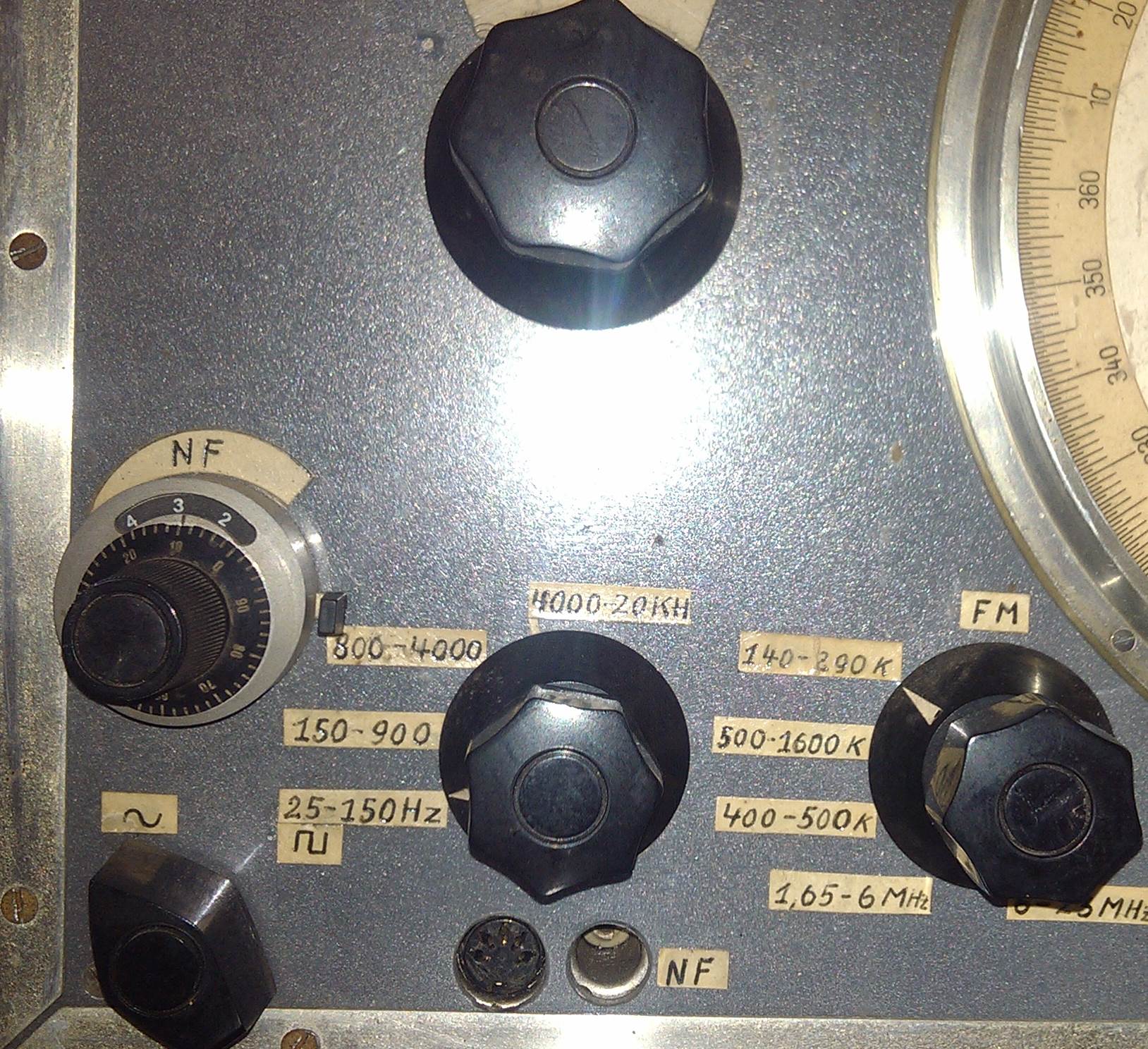

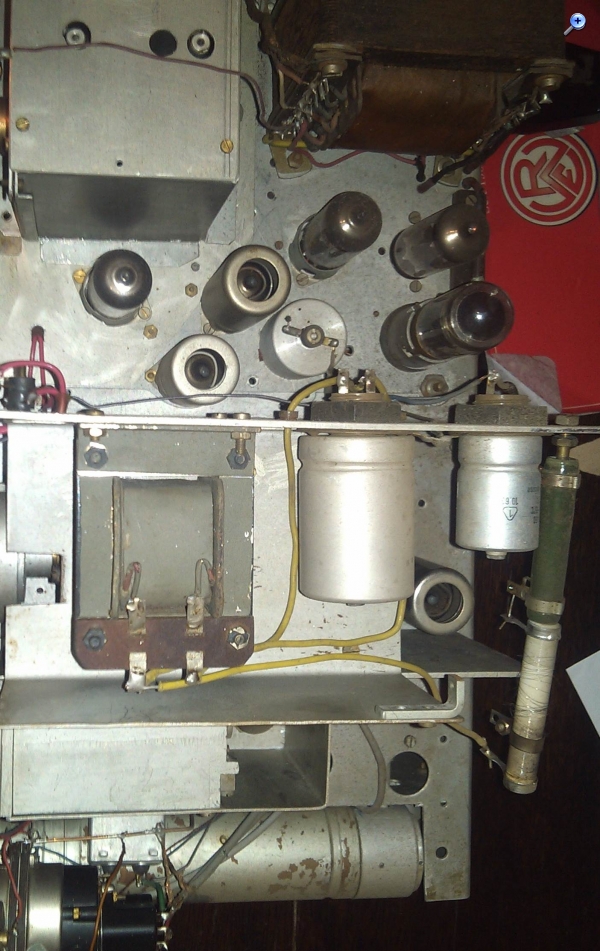

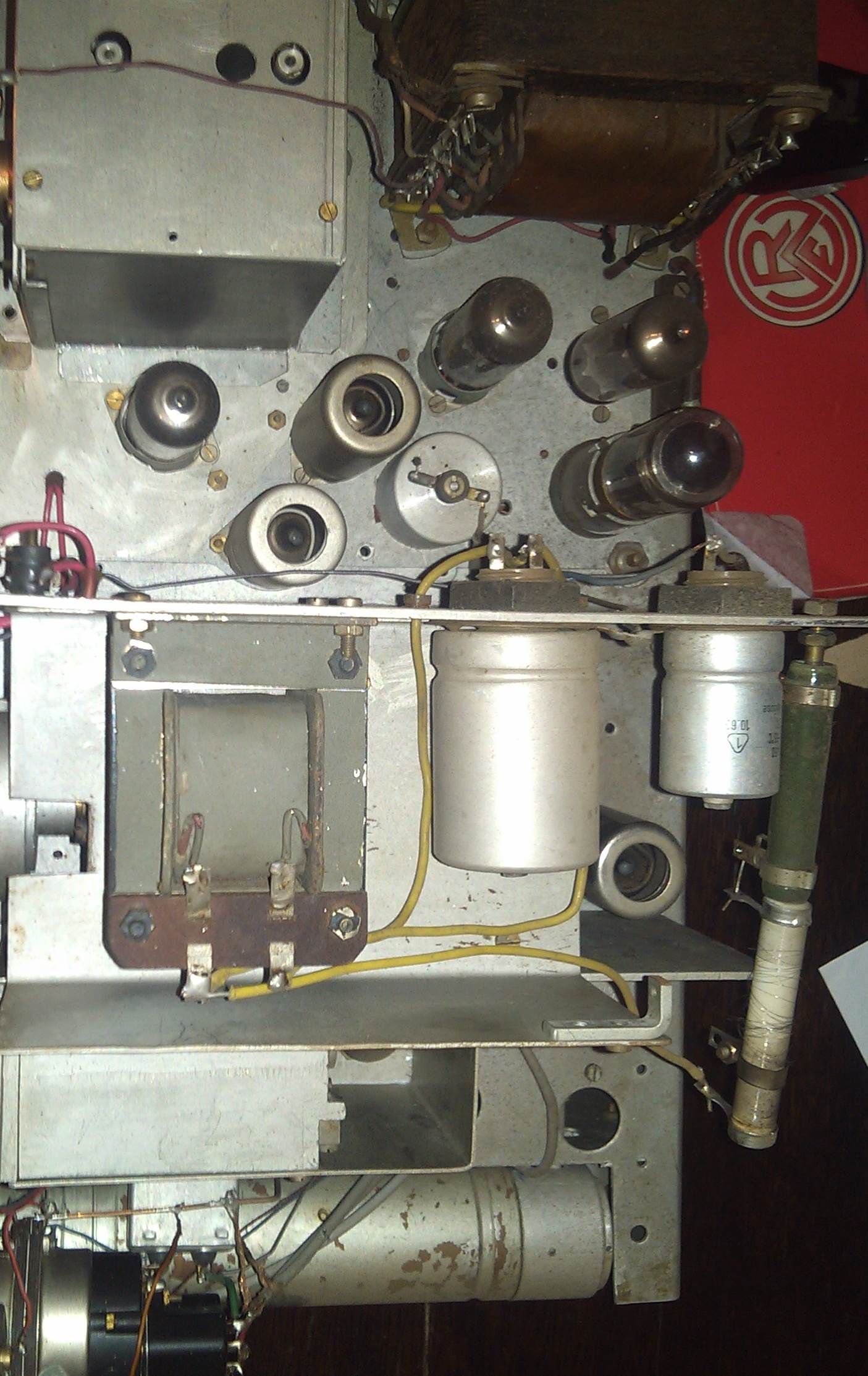

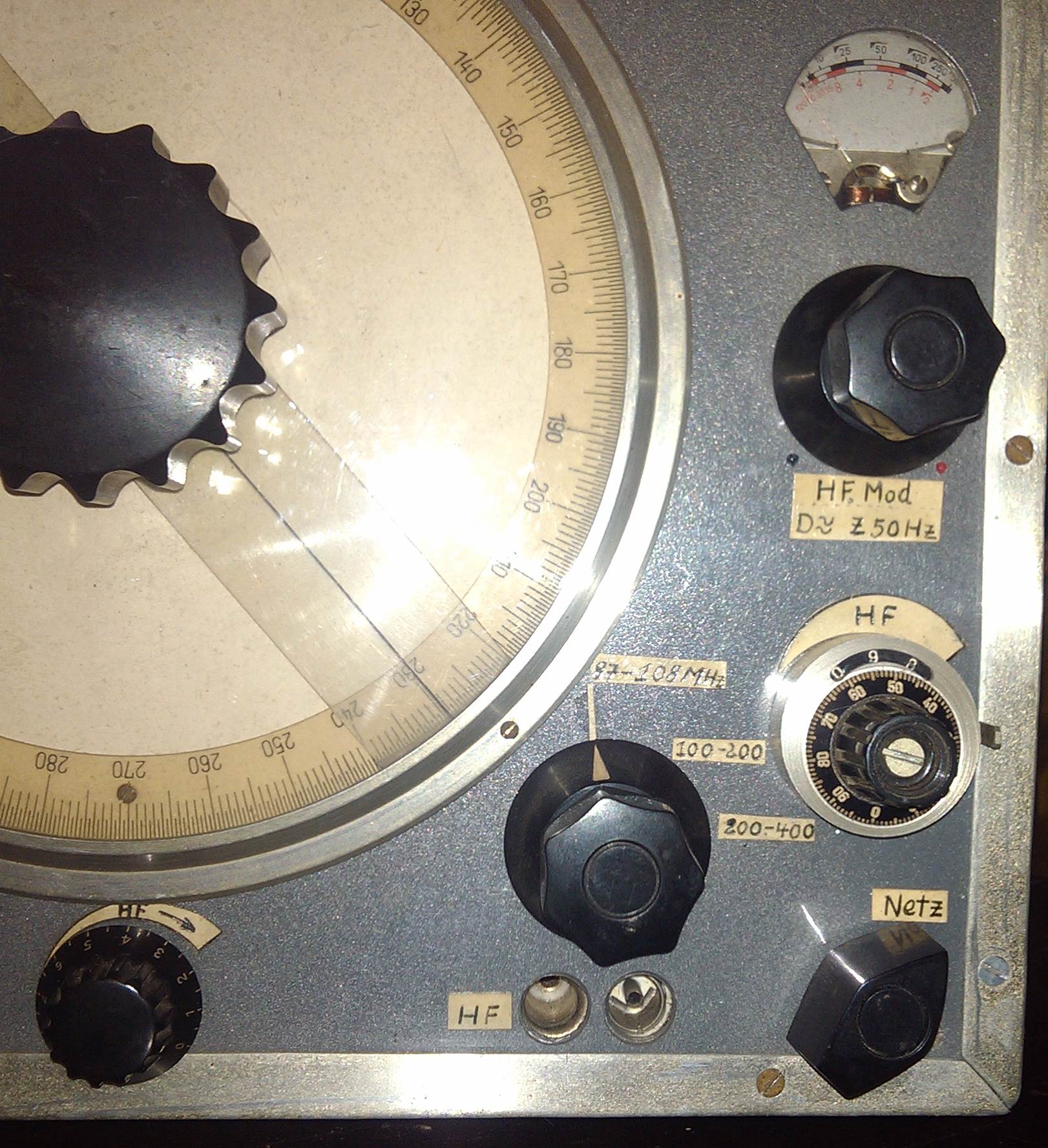

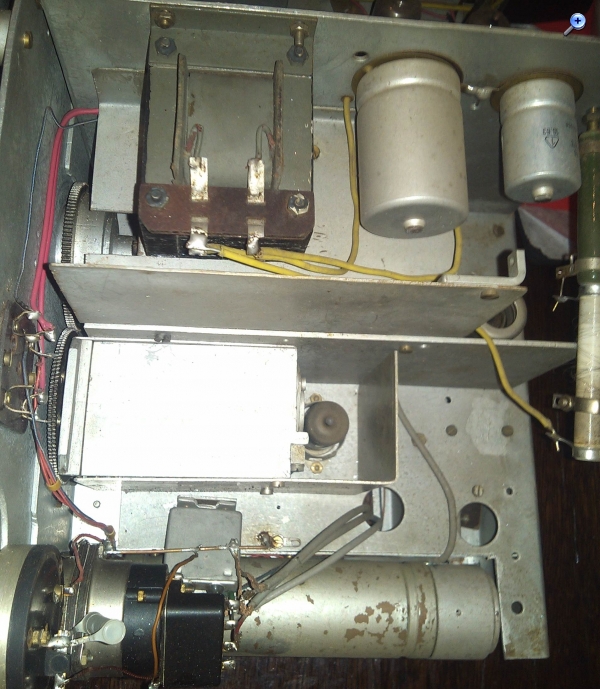

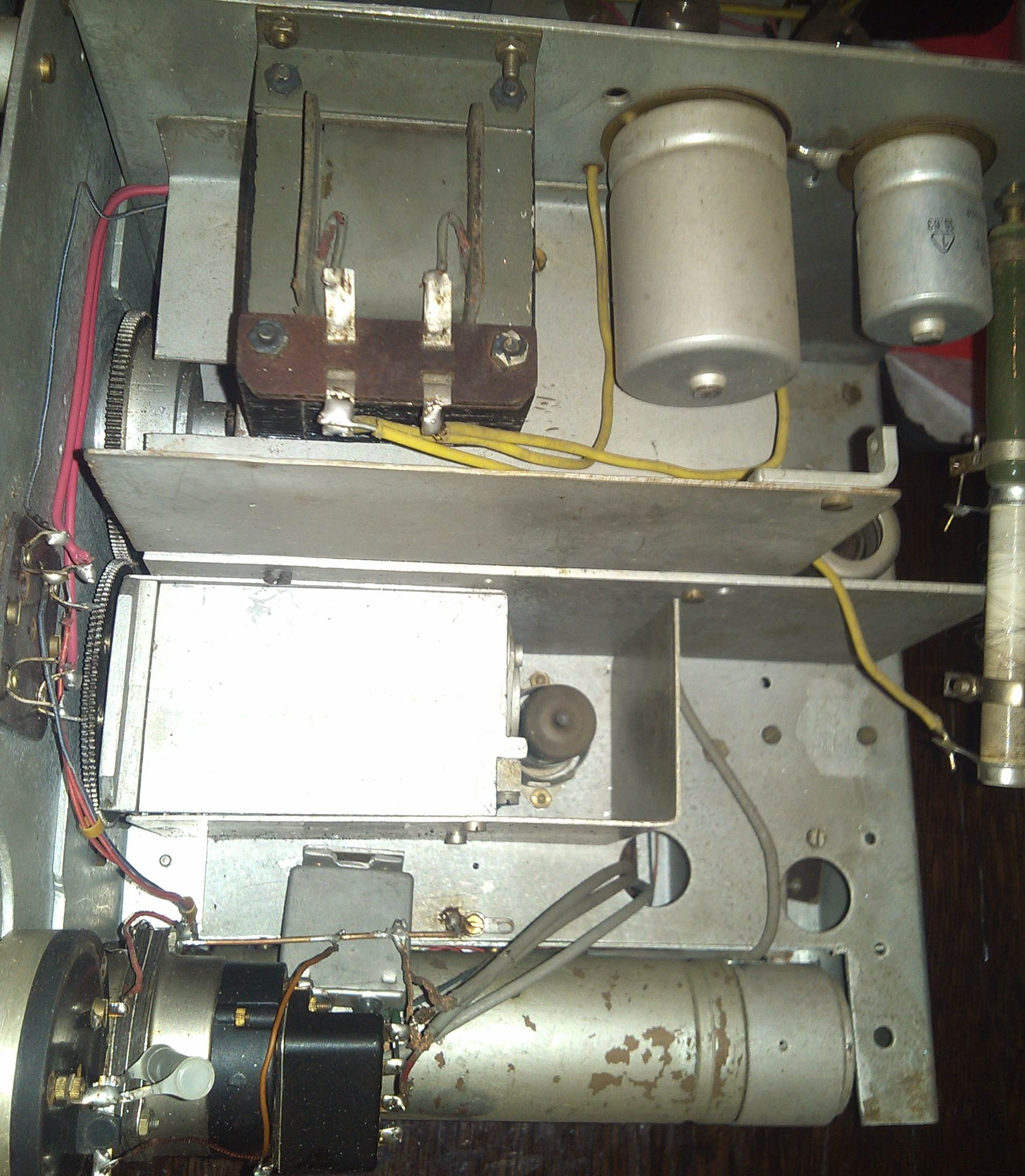

Die Buchsen (NF und HF) Haben "komische" Stecker, vorne Breit und
hinten ganz dünn. So welche habe ich nicht da.
Ich kann den Strom auf HF und NF Verstellen. Von 7 Volt - 0 Volt.
Also auf NF ist kein Strom ( wen ich es so einstelle)
Zuletzt bearbeitet am 22.03.13 17:05
|
|
|
|
|
22.03.13 17:24
Detektor7765 WGF-Premiumnutzer
|
22.03.13 17:24
Detektor7765 WGF-Premiumnutzer
|
Re: Alter Messsender
Nochmal Hallo,
ich Glaube den Messsender kann ich erstmal Abhaken.
Gerade hat etwas im gerät geknallt und der Trafo hat
angefangen Förmlich zu Kochen. Ich habe nachgeschaut
was geknallt haben könnte aber ich habe asolut nichts
gesehen. Es könnte aber auch der Trafo gewesen sein.
Was kann ich jetzt machen ?
|
|
|
|
|
22.03.13 17:28
Ronn WGF-Premiumnutzer
|
22.03.13 17:28
Ronn WGF-Premiumnutzer
|
Re: Alter Messsender
Mal einen Schaltplan zeichnen!
Ggf. könnte es auch sein, dass der NF Teil kein (Modulations-)Eingang sondern ein Ausgang hat, quasi ein HF und NF Generator, wobei die NF in mehreren Wellenformen ausgeben werden kann.
Beste Grüße
Zuletzt bearbeitet am 22.03.13 17:29
|
|
|
|
|
22.03.13 17:35
Klaus WGF-Premiumnutzer
|
22.03.13 17:35
Klaus WGF-Premiumnutzer
|
Re: Alter Messsender
Nun Thomas, wie bei jedem defekten Gerät beginnt nun die systematische Fehlersuche.
Diese beginnt üblicherweise im Netzteil, d.h. du überprüfst messtechnisch die dort zu erwartenden Spannungen
Liegt kein Schaltplan vor, zieht man Vergleichswerte ähnlicher Schaltungen heran.
Misst man die Spannungen schon zu niedrig, liegt entweder bereits dort ein Fehler vor oder aber eine andere Stufe sorgt für eine derartige Belastung aufgrund eines Fein-/Kurzschlusses, das die Spannung entsprechend sinkt. dann gilt es diesen Schluss zu lokalisieren.
Viele Grüße
Klaus
Nachtrag: Wie ich sehe, hat sich meine Antwort mit Ronns überschnitten; auch das dort Gesagte gilt es zu beachten.
|
|
|
|
|
22.03.13 17:40
Ronn WGF-Premiumnutzer
|
22.03.13 17:40
Ronn WGF-Premiumnutzer
|
Re: Alter Messsender
Klaus:
...
Liegt kein Schaltplan vor, zieht man Vergleichswerte ähnlicher Schaltungen heran.
...
Hallo Klaus,
glaube das ist ein kompletter Eigenbau, da wird es wohl keine Unterlagen mehr zu geben. Bevor ich hier wieder eine Spannung drauf gebe, würde ich versuchen einen Schaltplan zu erstellen, um überhaupt einen Plan zu haben, was in der Büchse "gefährliches" vor sich geht! So ist das nur eine Blackbox die funktionieren kann oder aber den nächsten Hausbrand auslöst.
@Thomas: Fange beim Netzteil mit einem Schaltplan an und arbeite Dich von Röhre zu Röhre durch. Bleistiftzeichnung reicht, scannen und hier hochladen! Ggf. Fotos zu Details machen. Mehr wie Papier, Bleistift und bestenfalls Multimeter brauchst Du jetzt nicht .... keine Steckdose... etc. etc.
Zuletzt bearbeitet am 22.03.13 17:43
|
|
|
|
|
22.03.13 17:43
nobbyrad58 WGF-Premiumnutzer
|
22.03.13 17:43
nobbyrad58 WGF-Premiumnutzer
|
Re: Alter Messsender
Hallo Thomas!
Das Gerät ist schon Semi-Professionell aufgebaut. Da wusste einer was er Wollte und Machte. Aber Du weißt ja selber was die Aussagen der Vorbesitzer meist wert sind. Im übrigen, wann sollen die Kondensatoren zumindest die die man sieht gewechselt worden sein? 1965? Also ich bin bei meinen Teilen immer vorsichtig.
Wenn ich meinen Dauerpatienten das Grundig RV direkt ans Netz gehangen hätte könnte ich das Teil heute ausschlachten. Das Problem das sich gerade bei Prüf.- Messgeräten auftut nach meiner Erfahrung ist nicht nur eine schlechte Behandlung, sondern auch eine Jahre oder Jahrzehnte währende Lagerung unter zersetzenden Bedingungen. Die Schalter, Buchsen Kontakte, oft unersetzliche Bauteile sind dann beschädigt.
Eine gründliche Sichtkontrolle, Reinigung und dann ein vorsichtiges Hochfahren der Netzspannung sind schon richtig.
Der Erbauer dieses Gerätes hat ja alles beschriftet, auch den NF Eingang extern. Mit dem Teil kann man bestimmt eine Menge machen, wenn es richtig arbeitet reicht das für viele, viele Radios.
PS: Während ich schrieb ist das Unglück schon passiert. Wenn es "nur" das Netzteil war könnte eine Reparatur relativ einfach sein.
MFG Nobby
Zuletzt bearbeitet am 22.03.13 17:47
|
|
|
|
|
22.03.13 17:53
Detektor7765 WGF-Premiumnutzer
|
22.03.13 17:53
Detektor7765 WGF-Premiumnutzer
|
Re: Alter Messsender
Hallo an alle,
ich werde nachher mal Versuchen einen Schaltplan zu Zeichnen. Bei meinem
VE wäre es einfach gewesen aber hier wirds schon Schwerer, weil viele Kabel
in einen Kasten Reingehen und um diesen Zu Öffnen müsste ich das ganze
Chassis auseinander nehmen. Laut Vorbesitzer wurden die Kondensatoren vor
ca. 10 Jahren gewechselt. Ob man da neue benutzt hat weiß ich nicht. Vielleicht
hat auch jemand wieder alte eingebaut?!
gerade habe ich Entdeckt das ein Wieder Stand mit den Werten : 1500V und 650pf
von einem Kabel ab ist. Den werde ich erstmal wieder dran Löten.
Was ist ein MZ 6001? Dieses Bauteil ist in meinem Gerät drin und es steht
die Jahreszahl 1942 drauf.
Zuletzt bearbeitet am 22.03.13 17:57
|
|
|
|
|
|
