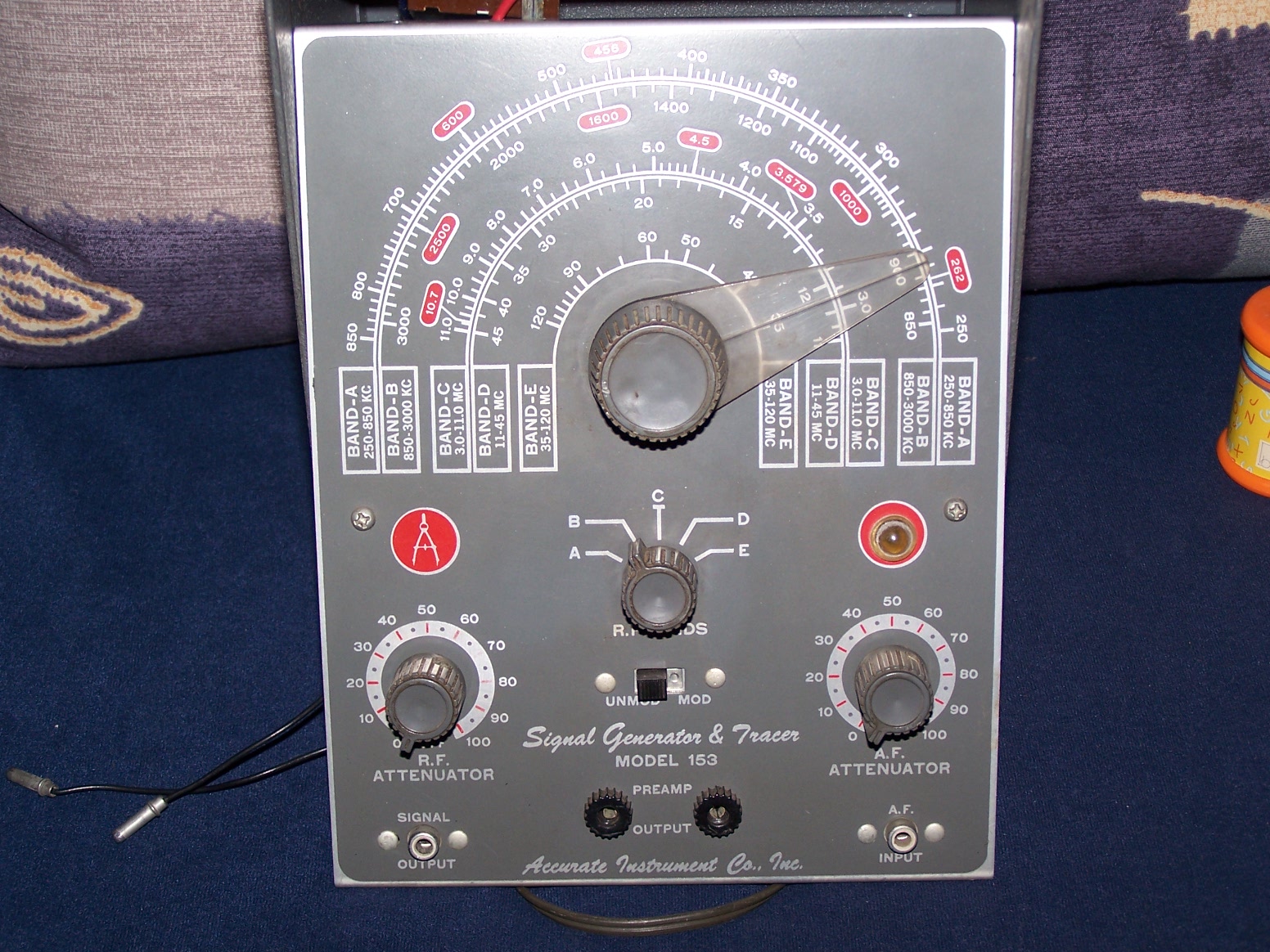

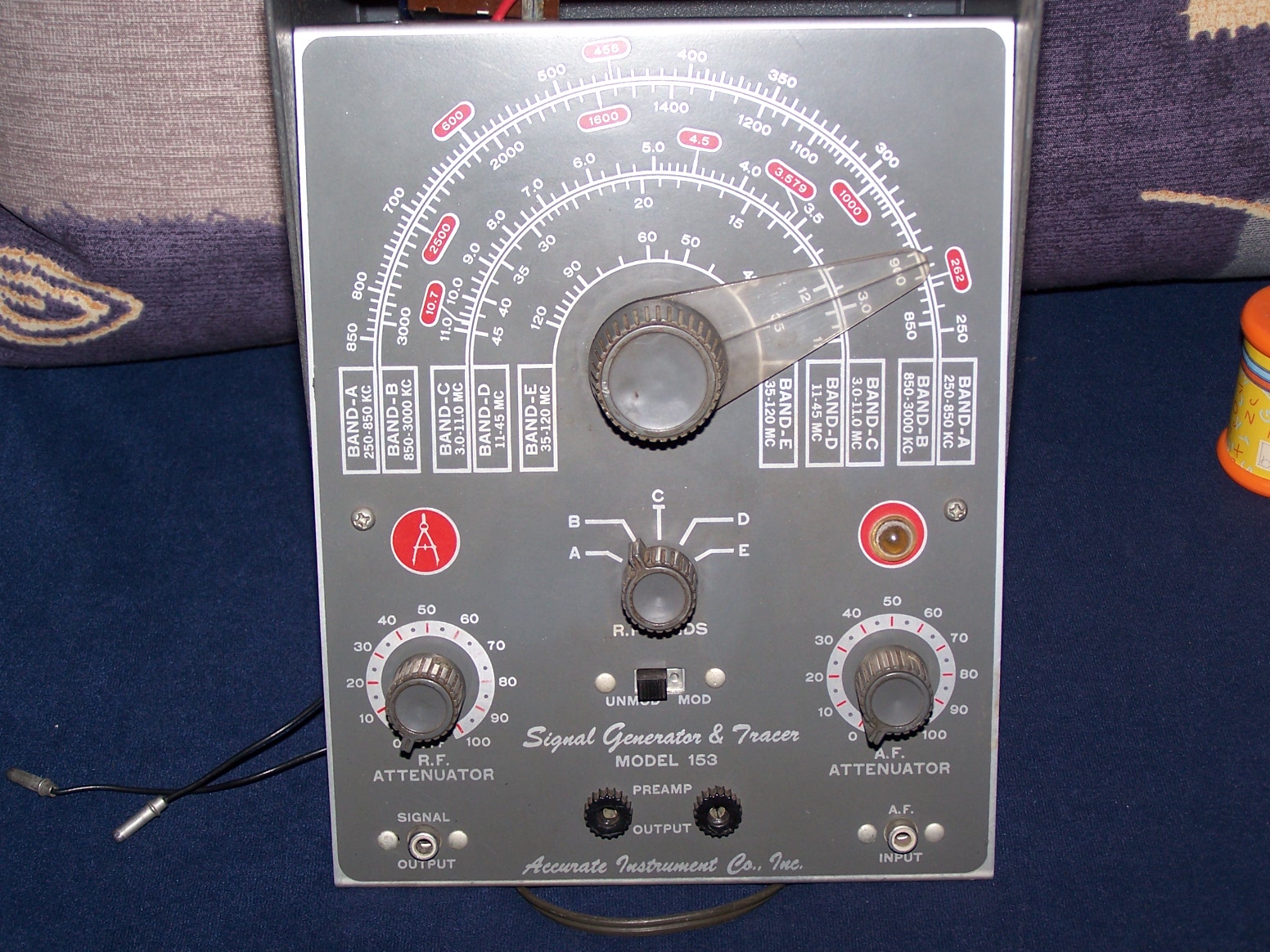

Accurate Instruments Signalgenerator&Tracer Model 153
Hallo, dieses Gerät habe ich bei ibäh ersteigert und endlich den dazu passenden Schaltplan bekommen. Weil dieser Plan nur über Umwege in den USA zu bekommen war, möchte ich ihn hier einstellen. Es gibt noch den bekannten Plan des Lafyette KT208, dieses Gerät hat aber vier Röhren.
Ich hoffe hiermit etwas zur kostenlosen Verbreitung von Unterlagen beigetragen zu haben.
Viele Grüße aus Loccum, Wolfgang
Leider sind Kompett-Schaltpläne aus Urheber rechtlichen Gründen hier nicht möglich. Klaus, Mod.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Accurate Instruments Signalgenerator&Tracer Model 153
Hmmm, aus dem Jahre 62! Das könnte selbst aus US-Quellen Probleme mit dem Urheberrecht geben, wenn der ganze Plan hier online ist! Ich denke Rainer wird da genaueres sagen können! Aber gut zu wissen, dass Du den Plan hast.
Re: Accurate Instruments Signalgenerator&Tracer Model 153
Hallo Wolle,
ja ein feines Teil ...denn bis 250khz- 120Mhz. Nur die LW funkt nicht. Ansonsten optimal um alle Frequenzbereiche abzudecken. Falls es mal keinen Analogrundfunk mehr gibt, bist Du gut gerüstet. Deine alten Radios werden sich bestimmt freuen.

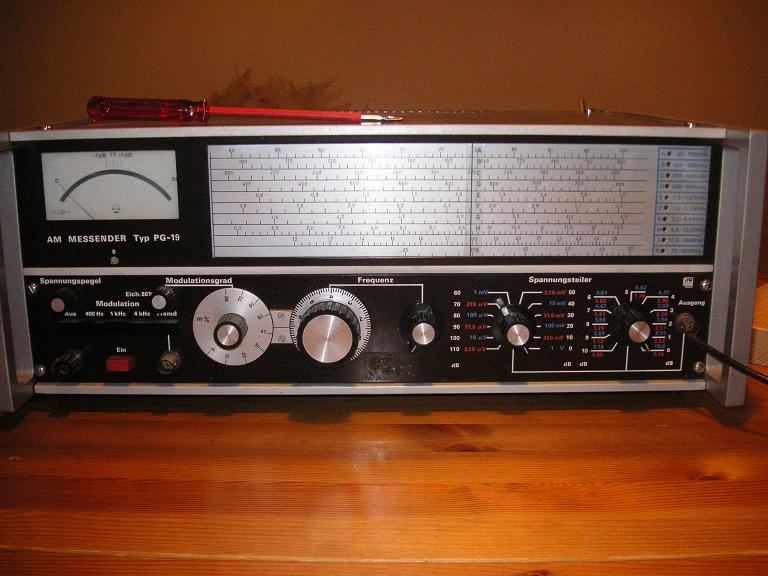

Mit meinem Messender (50kHz- 50Mhz), obwohl auch nicht FM fähig, konnte ich ein Analogsignal auf 100Mhz senden. Dank harmonischer Oberwellen..geht es bis 110Mhz rauf. Die Reichweite reicht aus. Auf 10Mhz, habe ich mit einer entprechenden Langdrahtantennenläge, direkt am Coax, 300m überbrückt. Natürlich einen riesen Schreck bekommen und sofort ausgeschaltet.
Re: Accurate Instruments Signalgenerator&Tracer Model 153
@OpaWolle: Beim Webseitenbetreiber überhaupt nicht, der kann Dir ja sagen was er will. Selbst wenn der Webseitenbetreiber das Material durch Erlaubnis des Urhebers veröffentlichen darf, dann darfst Du das leider noch lange nicht.
Bsp.: Du willst die Eigenschaften deines wunderbar und supertoll restaurierten Dampfradios zeigen und realisierst dies durch ein Video bei Youtube etc. Blöd nur, der Ton der empfangen Stationen ist ebenfalls im Video! Ganz dummer Fehler, denn Du verbreitest dadurch urheberrechtlich geschützes Material. Der Sender, den Du mit deinem Radio empfangen hast, darf dies wenn er die Rechte dafür hat, Du leider nicht.
Im Prinzip kannst Du nur beim Urheber selbst bzw. falls dieser nicht mehr existiert, bei seinen Rechtsnachfolgern um die Erlaubnis zur Veröffentlichung bitten. Aber versuche das mal bei einem solchen alten Plan. ....
Re: Accurate Instruments Signalgenerator&Tracer Model 153
Hallo Wolfgang,
"Hochladen von Komplett-Schaltbildern ... : Bestenfalls in Ausnahmefällen werden Schaltbild-Auszüge akzeptiert. Der Admin und die Moderatoren behalten sich vor, ohne Angabe von Gründen Löschungen vorzunehmen." Zitat Ende.
