Grüß Gott zusammen. Habe nun meine Messgeräte beisammen, die ich für die Zukunft brauche, um vernünftig arbeiten zu können. Nun tritt aber das Problem Verbindungskabel auf: Hameg 412-5 mit Wobbelsender Leader LSW - 250 verbinden. Beide habe unterschiedliche Anschlüsse. Das schlimmste ist, dass ich die Bezeichnungen für die Steckersysteme nicht kenne. Sicherlich hat der Eine oder Andere ein solche Steckerkombination wie ich. Oder wer kann helfen, heraus zu finden, wie die einzelnen Stecke bezeichnet werden oder gibt es gar eine Web.Seite, wo diese reklärt werden? Würde mich sehr freuen, wenn mir da jemand weiterhelfen könnte.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

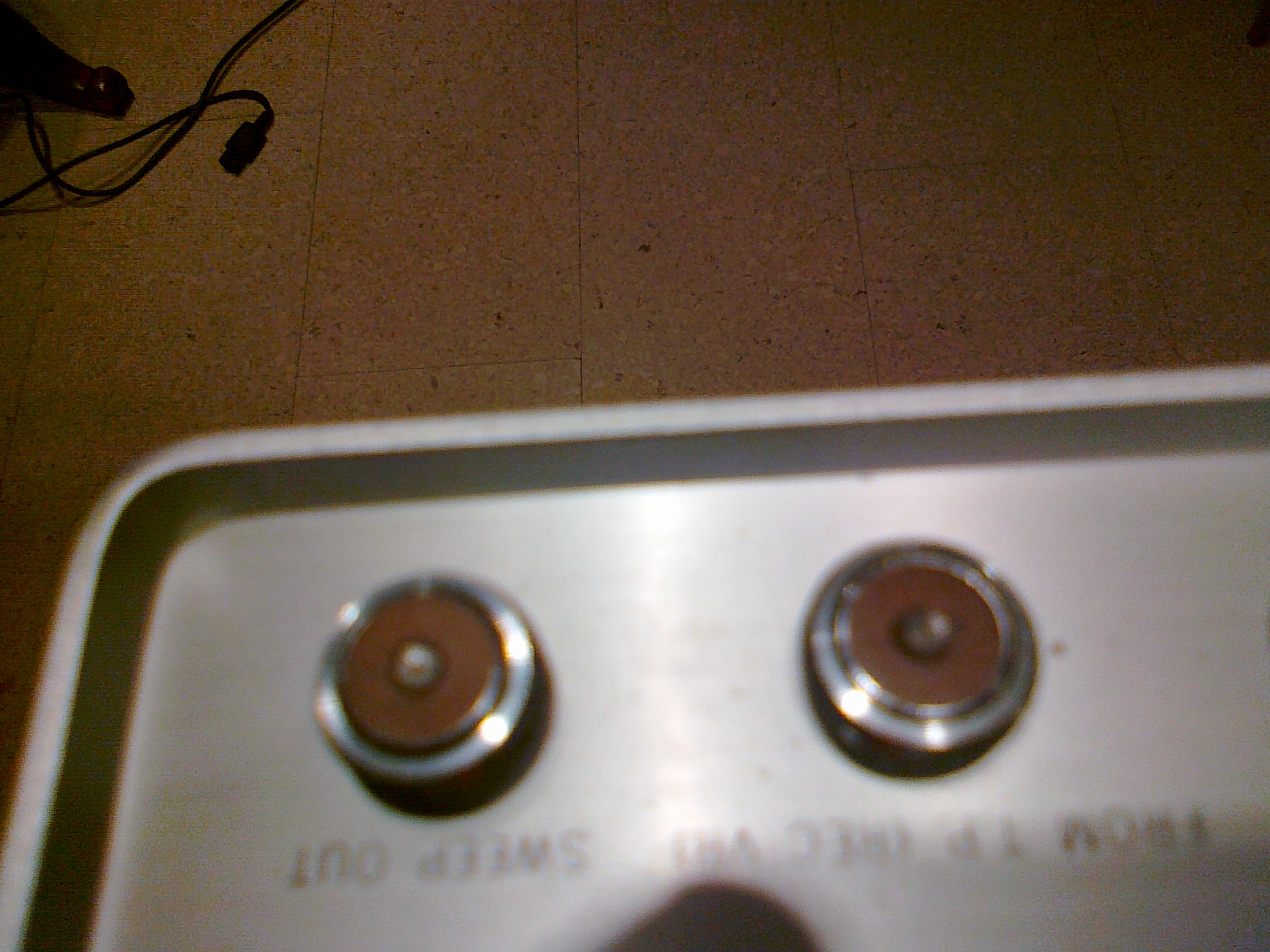

Danke Ronn, für deine Nachricht, aber leider war nix dabei. Habe aber fleißig weitergesucht. Habe die Anschlüsse fotographiert. Das Gerät ist ein Leader Wobbelgenerator LSW - 250. Kennt jemand das Steckersystem? Das Gerät hat am Anschluß Außengewinde, der Stecker eine Überwurfmutter. Verbinden muß ich zum Hameg Oszi 412-5. Dieses hat , wie ich herausgefunden habe, BNC Buchsen. Adapter, Kabel, kann alles gebrauchen.
leider sind die Fotos etwas unscharf, könntest Du noch Daten wie Steckerdurchmesser etc. posten? Sieht im ersten Moment wie ein PL 259 mit abgeflextem Mittelstift aus, was fast schon für ein APC-7 stehen könnte. Wenn Du der Einfachheit alles "genormt" haben willst, was spricht gegen den Umbau des Leader auf BNC?

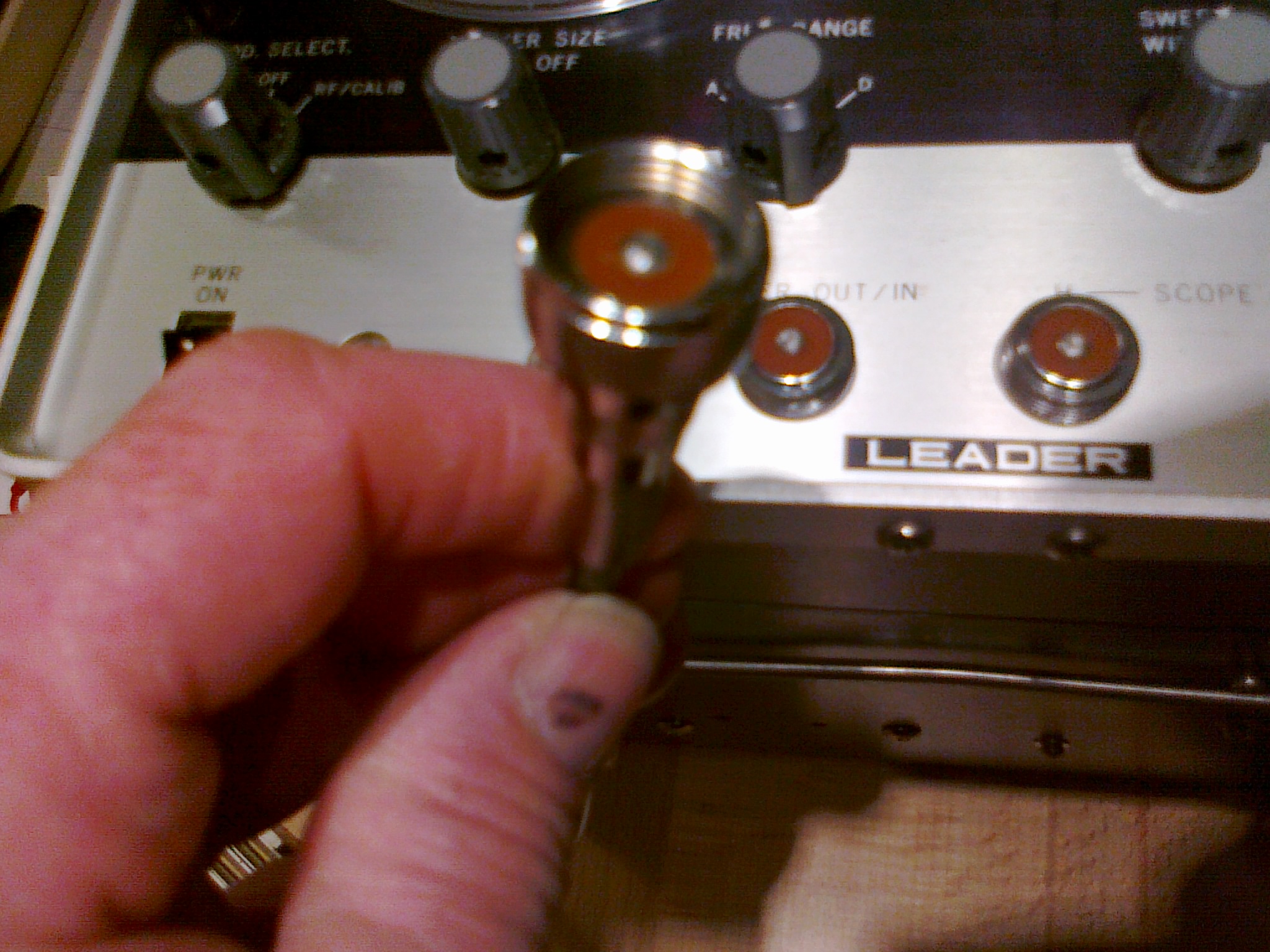

Grüß Dich Ronn. Habe mich sehr angestengt und doch noch bessere Bilder hingekriegt. Durchmesser der Buchse am Gerät ( Gewinde ) 15,37mm, der Stiftkontakt in der Mitte steht bei Stecker sowie Buchse ca. 1mm hervor, Stiftdurchmesser 1,5mm.
Grüß Gott zusammen. Danke für die umfangreiche Hilfe der Forumsmitglieder. Leider wußte bisher niemand eine exakte DIN oder IEC -Bezeichnung. Eine Nachricht, die ich bekommen habe, enthielt die Information:
""Diese Anschlußvariante wurde zwischen Mitte der 50-er ~ Ende der 60-er Jahre häufig in der Meßtechnik verwendet. Insbesondere amerikanische und japanische Geräte wurden damit ausgestattet. Aus Mangel an solchen Verbindern habe ich früher auch schon mal welche selber gebastelt (Umbau von PL-259 Steckern), dann entfällt jedoch der Federknickschutz.""
Mehrfach bekam diesen Tip und hoffe, vom Absender der oben genannten Nachricht, der Inhaber einer Firma für Nachrichtentechnik ist, aus seinen evtl. noch vorhandenen Restbeständen, noch Stecker zu bekommen.
Falls es nicht klappt, beabsichtige ich, dem Wobbelsender BNC - Buchsen einzubauen.
Grüß Gott zusammen. Der Wobbelsender wurde von mir mit BNC Buchsen ausgerüstet worden und sollte nun funktionieren. Was nun noch fehlt, laut Anleitung, sind die Quarze 4,5MHz bzw. 5,5MHz in FT-243 Fassung. Die Frage ist nun, wo ich so etwas bekommen könnte? Die Fassung wird warscheinlich nicht das wichtigste sein. Habe im Internet gesucht, aber nix gefunden.

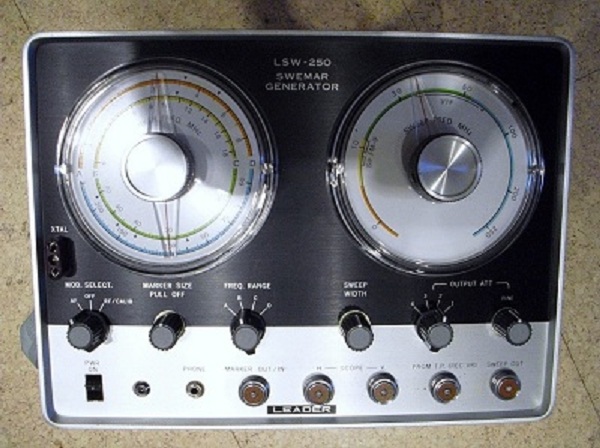

Grüß Gott zusammen, habe im Netz Quarze gefunden, aber nicht mit den geforderten Werten, aber ziemlich nah dran. Z.B. Frequenz 4.4336 MHz oder 5,2 MHz statt 4,5 und 5,5 MHz. Gehe ich richtig in der Annahme , dass sie beim Abgleich eines UKW Empfängers als Markengeber benötigt werden? Brauche ich eigentlich diese Quarze grundsätzlich für den Abgleich im FM-Bereich bei Radios? Eine Menge Fragen von einem " Nichtfachmann ". Aber ich vertraue wieder mal auf die Forumsmitglieder. Es ist bestimmt jemand dabei, der sich mit solch einem Gerät auskennt und mir helfen kann. (Habe ein Bild vom Gerät im Anhang. Es ist ohne sichtbare Gebrauchsspuren, praktisch im Neuzustand, wäre doch schade, wenn man es nicht benutzen würde.)
