Guten Tag,

ein Forenkollege, inzwischen leider verstorben, hat eine Frequenzmessung am Oszillator eines Radios mit dem Steuercomputer vorgenommen. So wusste man immer, wo man genau auf der Senderskala ist. Dann wurde bei bestimmten Frequenzbereichen immer eine andere Modulationsquelle zu- oder weggeschaltet. Damit war es wohl moeglich mit nur einem Sender/Modulator ein ganzes, mit Stationen gefuelltes, Frequenzband zu simulieren.

Zuletzt bearbeitet am 19.12.16 14:19

Eine Idee zur klassischen Wobbelfunktion für ein Oszilloskop

Hallo zusammen,

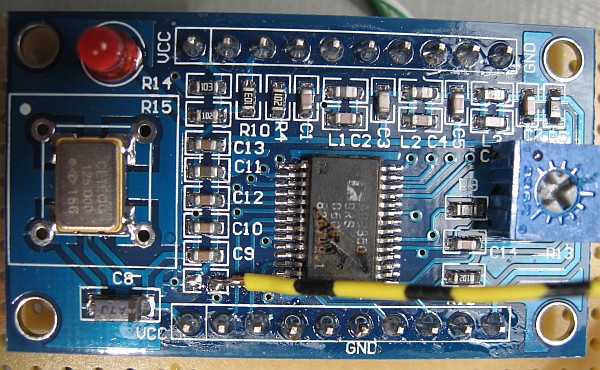

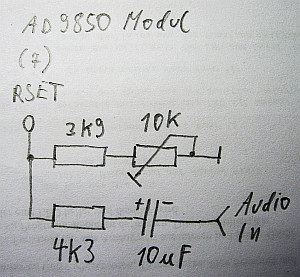

bei der DDS-Schaltung ist beim ATmega823 noch mit dem Pin 28 ein analoger Eingang frei. Hier könnte man einen Sägezahn 0 bis 5 Volt eingeben, der nach einer relativ einfachen Softwareänderung die Frequenz in Abhängigkeit der Eingangsspannung ändert. Die Spannung von 0 bis 5 Volt liefert nämlich einen Wert von 0 bis 1023 zurück ( https://www.arduino.cc/en/Tutorial/AnalogInput ), den man passend umrechnen kann. Damit hätte man dann einen Wobbelgenerator, der sich auf dem üblichen Weg an ein Oszilloskop anschließen lässt. Der Sägezähn lässt sich mit einem NE555 oder zwei Operationsverstärkern aufbauen. Das Schöne bei der Sache ist, dass der Frequenzhub schön linear und genau definiert ist. Zudem lässt sich über den Pin 12 die Ausgangsspannung während des Rücklaufs unterdrücken. Das muss ich mal ausprobieren. Zwar kann der DDS nur max 40 MHz, nutzt man aber die Oberwellen, dann geht er aber locker bis 3 x 40 MHz = 120 MHz.

Über Anregungen würde ich mich freuen. Besteht Interesse an so einer Modifikation?

Hallo zusammen,

für den Einsatz als Wobbler mit dem Oszi gibt es noch eine einfachere Variante. Da ja jedes Oszi eine Zeitbasis hat, kann diese für die X-Ablenkung benutzt werden, so braucht es vom Wobbler nur ein Triggersignal. Die Wobbelzeit muss dann natürlich mit der eingestellten Ablenkzeit übereinstimmen. So spart man sich den externen Sägezahngenerator und den Analogeingang. Bei Digital-Speicher-Oszis funktioniert das einiges besser, da diese mit der xy-Darstellung ihre Probleme haben.
Das Oszi wird dann mit externem Trigger und Triggerart 'Normal' betrieben, so wartet es geduldig auf den Triggerpuls.

Das läuft dann so ab:

- DDS-Chip auf Startfrequenz einstellen und etwas warten, damit der Prüfling einschwingen kann
- Triggersignal auf einem Prozessorpin ausgeben (z.B. Wechsel von Low nach High)
- Frequenz mit vorgegebener softwaredefinierter Rampe hochfahren, die Zeit muss mit der Ablenkzeit vom Oszi übereinstimmen (z.B. Oszi auf 2ms/Div -> Rampe muss 20ms dauern bei 10Div Horizontalbereich)
- Triggersignal wieder zurücknehmen und das Ganze wiederholen

Die inaktive Flanke vom Triggersignal kann auch irgendwo im Sweep sein, so kann man z.B. eine Frequenzmarke setzen, wenn man das Triggersignal auf dem 2. Kanal des Oszis darstellt. Ich wobble immer so mit meinem Arbiträrgenerator, obwohl der einen Sägezahn-Ausgang hat, aber leider auf der Rückseite und damit schlecht zugänglich.

Gruss HB9

Hallo zusammen,

herzlichen Dank für die interessanten Anregungen. Man kann es natürlich so oder so machen. Es kommt auf die Umstände und die persönlichen Vorlieben an.

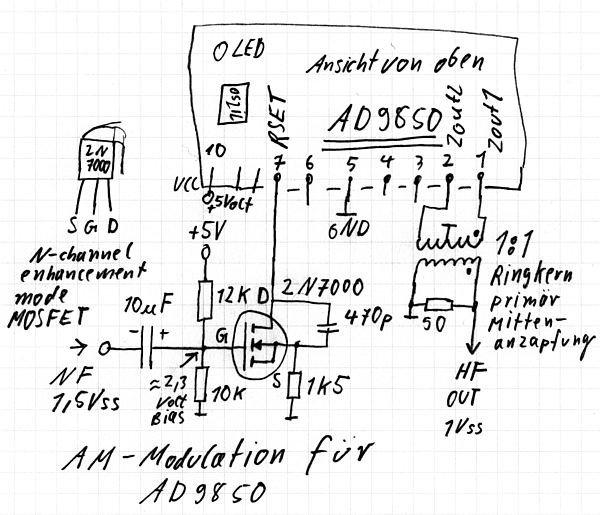

Wie von mir geschrieben, schwebt mir eine einfache Lösung für analoge Oszilloskope vor, die nicht immer alle einen externen Sägezahnausgang besitzen. Der Bau eines externen Sägezahngenerators ist kein großer Aufwand und sinnvoll, da seine Ausgangsspannung nur zwischen 0 bis 5 Volt liegen darf und diesen Bereich auch wegen der Auflösung auch nutzen soll. Am ATmega328 sind noch zwei Pins frei. Pin 28 ist analog für die Sägezahn-Einspeisung geeignet und Pin 18 lässt sich mit einem Drucktaster für die Wahl des Hubs nutzen, um AM- und FM-ZF-Filter untersuchen zu können. Der Hub lässt sich auch noch auf dem Display anzeigen. Ich bin kein großartiger Programmierer. Die Erweiterungen traue ich mir aber gerade noch zu. Wenn jemand die Programmierarbeit übernehmen könnte oder als helfende Hand dienen kann, wäre ich natürlich dankbar. Eine Pufferstufe (z.B. Emitterfolger) am Ausgang ist dringend empfehlenswert, damit man den Ausgang des AD9850 nicht versehentlich zerschießt.

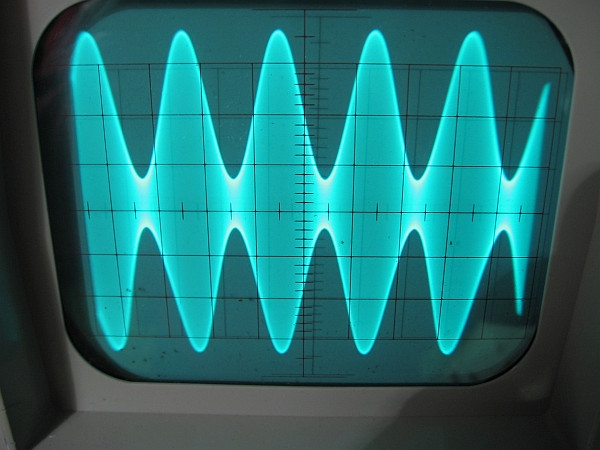

Immerhin hätte man dann einen schönen Prüfsender für AM, FM und Wobbeln, der auch noch für den NF-Bereich geeignet ist.
