hallo alle, ich hab beim Ausplündern alter Schrottgeräte einen ganzen Haufen Kondensatoren erbeutet die so aussehen:
rundherum verlöteter Blechkasten mit 4 Schraublaschen am Boden, oben schauen 2 "Glashügelchen" heraus die je einen der Anschlüsse haben. Ein Glas-Kondensator ?
RFT Kondensatorenwerk Gera Ko.Bv.G.6439 4uF 10% 400/1200 -40 / +70°
und fast baugleich aber mit noch weiterem Temperaturbereich, von einer fa. Poko
Das sieht nach "tropenfester Bauart" aus, vergleichbr den SPRAGUE der Amerikaner, nur sind letztere Ölkondensatoren. FRage: was hab ich da für welche ? Es sind sogar versch. Werte und Baugrößen da, und sie machen nicht den Eindruck, einen altersbedingten Schaden zu haben, tadellose Messwerte.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Martin, Glas,oder Keramikanschlüsse deuten immer auf Hochvoltlkos hin.Auch Ducati hat solche Elkos gebaut die allerdings mit Öl gefüllt waren ,und die Größe eines Kohlebriketts hatten.
In Deinem Fall würde ich sagen 400V= im normalen Betrieb,und die Spitzenspannung liegt dem Aufdruck zufolge bei 1,2kV. Wie Du schon sagtest dürfte es sich um tropenfeste Ekos handeln,diese wie4 auch Öl-Hochvolt C´s gehen,außer sie sind leck nicht kaputt.
Habe selber 4uF für 5 kV verbaut in einem Netteil für 5000V= und die obwohl sie gebraucht gekauft wurden spielten jahrelang.

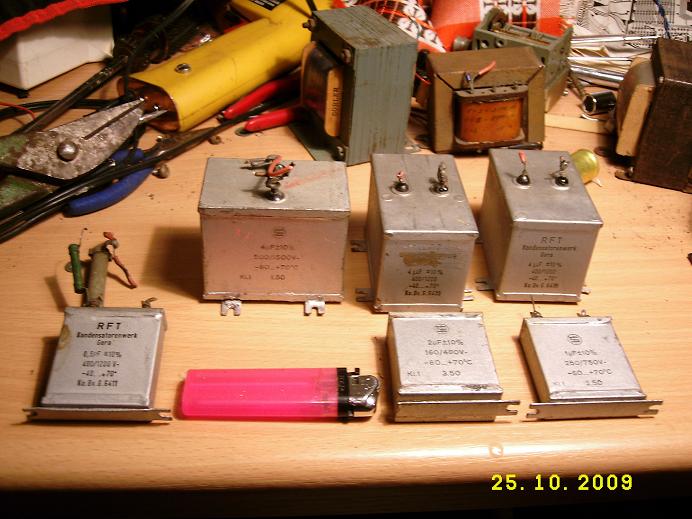

Ich glaube es handelt sich um MPs. Denn es sind keine Plus / Minus Anschlussmarken auffindbar. Zudem wären die für Elkos einfach zu groß ... momenty, ich mal mal ein Foto davon.
Die viereckigen Kondensatoren sind Metallpapier- Kondensatoren in einem dicht verlöteten Gehäuse in tropenfester Ausführung. Mit der Interpretation der Spannungsangabe hat Martin recht, der kleinere Wert gilt für Wechsel-, der höhere Wert gilt für Gleichspannung.
mich wundert eben das Glas. Daher die Unsicherheit, es könnte sich zB auch um sog. "Vacuumkondensatoren" handeln, die sollen ja in Glas verpackt sein. Hab aber nie welche besessen. Das vermag aber nur jemand beantworten der diese Dinger von innen kennt. Zum Basteln ist es ausreichend zu wissen die elektrischen Werte, und kapuut oder OK. Alternativ dazu kann man sie noch als "hochaudiophile Vintage Koppelkondensatoren für Röhren-HiFi" in der Bucht versenken und sich dafür eine Tüte neue bestellen
