Holzradio:Hallo zusammen! @Bernd: LA40, (entsprechen nach Wolles Tabelle LF880 oder LF881) haben das kleinere TO-72 (mit Geh.-anschl. und -fahne). Quelle: RM
Aber "LA4", wie ich erst zu lesen meinte, kann auch nicht sein. Das wäre ein Leistungstransistor im SOT-9-Gehäuse (auch im RM als LD835 mit Bild vom LA4)
Wolle deutete es schon an: "OC824 in der alten Bauform". Diesen gab es demnach erst in dem runden UFO-gehäuse aber später auch als flache Flunder.
Euch einen schönen Sonntag noch - Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-
Hallo Björn,
als die Typenbezeichnung umgestellt wurde, war die Gehäuseumstellung schon vollzogen - Gehäuseumstellung 1963 und Umstellung der Typenbezeichnung 1964. Somit dürfte es den LF880/81 nur im modernen Gehäuse geben. OC815 ...823 wurden 1963 im neuen Gehäuse gebaut - die gab es mit dieser Bezeichnung im alten und neuen Gehäuse . OC810...814 wurden nicht mehr hergestellt und wohl ebenso die OC824...829. OC824...829 gab es nur im alten runden Gehäuse. OC815...817 gab es im alten flache und rundem und dann auch im neuen runden Gehäuse. Da den Überblick zu behalten ist garnicht so einfach.
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Hallo War eben im Keller und hab die "amateurreihe electonica " nach oben geholt.In den Nummern 127 bis 129 hat Srteng die Daten "Ausländische Röhren und Halbleiterbauelemrnte " zusammengetragen (1974). Viel später 1989 kam dann (noch) Nr. 245 von Beier- Transistoren aus dem Kombinat Mikroelektonik- heraus. Gerade hab ich noch die Liste der "neuen "Typenbezeichnung " seit1964 gefunden. z.B.oc815-GC115 oder LA30-LF871 Gruß Hal

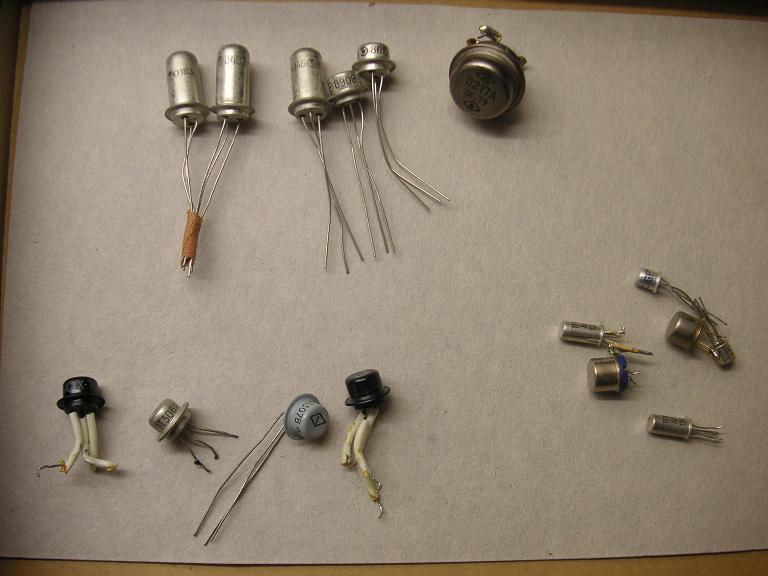

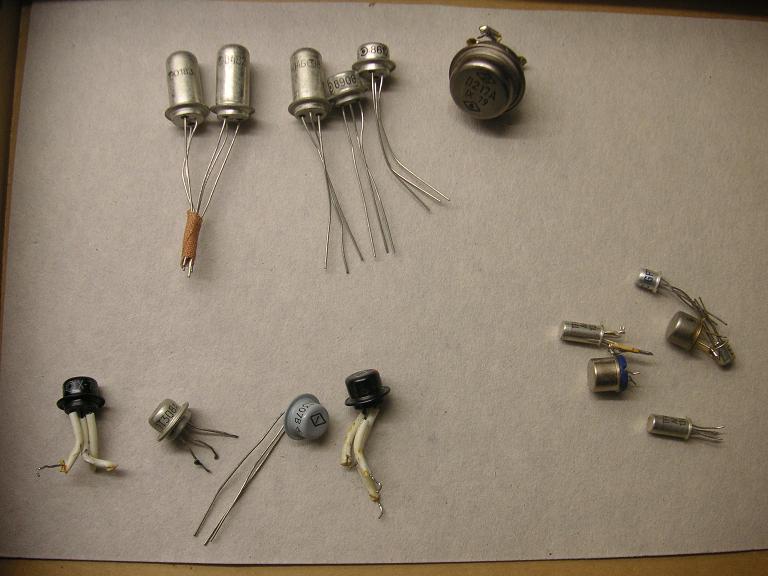

dieser Link führt zu einer tollen Liste von russischen Transistoren, bei der Deine Typen lt. Bild auch dabei sind. In Björns Beitrag in dem er sein Selbstbauradio mit russischen Transistoren vorstellte, zeigte er diesen Link. Vielleicht kannst Du damit etwas besser Deine "Schätzchen" zuordnen. http://rw6ase.narod.ru/000/alf/m.html
Meine unbekannten runden Transis habe ich nun mal gemessen. Ich habe noch einen gefunden, ebenfalls unbeschriftet. Sie entsprechen in der Beschaltung der Zählweise e-b-c, wie in Wolles Liste Bauformen. Sie haben eine Stromverstärkung von nur ca. 40. Der eine von beiden, der LAxx gestempelte, hat einen enormen Reststrom von 6mA bei 10V. Für 1,2V-Projekte geht er aber. Ist die Zählweise e-b-c bei den NF- und HF-Typen in diesen Gehäusen gleich?
VG Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-
Die Zählweise der Anschlüsse ist bei den NF- Typen Emitter, Basis und Kollektor, bei OC880 bis OC883 Emitter, Kollektor und Basis. Siehe Gehäusebild Nummer 11, der grüne Eintrag steht für die HF- Transistoren.
Hallo Wolle, Dietmar schrieb weil ich LA4 geraten habe das hier:
MB-RADIO:.... dann ist es ein LA40, ein HF-Transistor - der hat eine andere Anschlußreihenfolge ! ....
Dann schloss ich das aus, wegen den falschen Infos zu LF880/881 im RM. Und nun doch oder nicht? Egal ich werde das ausmessen und -probieren. Übrigens sind meine beiden runden Gehäuse doch nicht genau gleich. Es gibt bei einem am Boden eine zusätzliche Ausbuchtung gegenüber der Basis. Als ob das eine Gehäuse auch für vier Anschlüsse gefertigt wurde.
VG Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-
Den Wechsel der Anschlüsse Kollektor und Basis bei den Transistoren OC880 bis OC883 habe ich schlicht übersehen, aber inzwischen im Beitrag korrigiert. Hier noch einmal eine Darstellung der Bauformen aus dem Jahr 1963.
