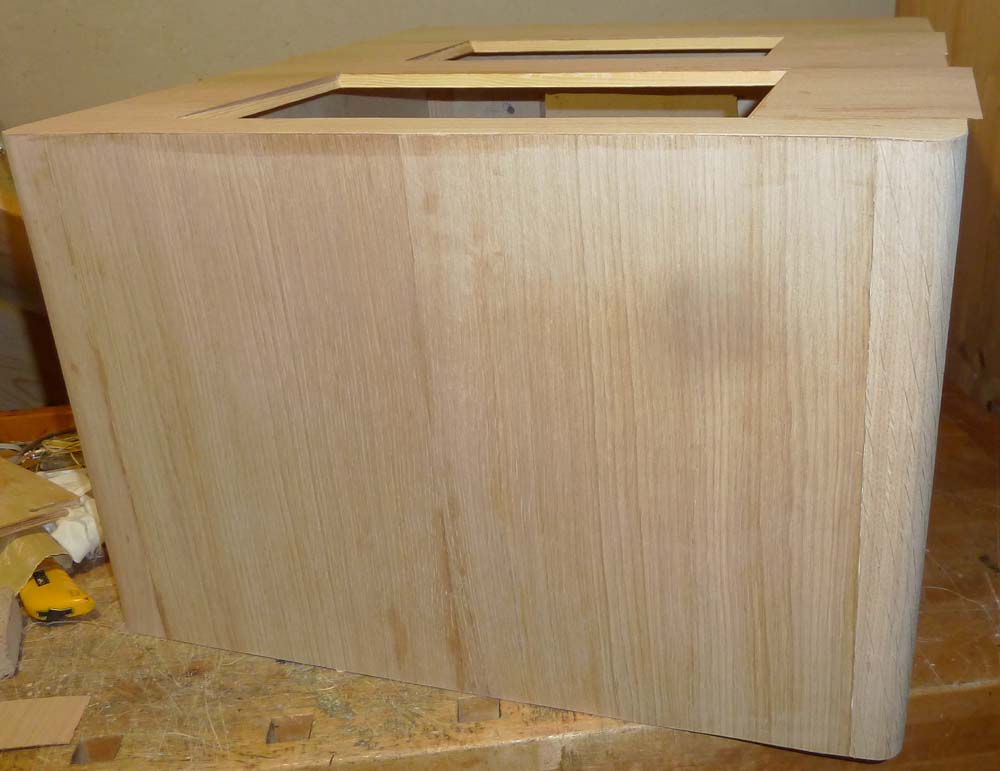

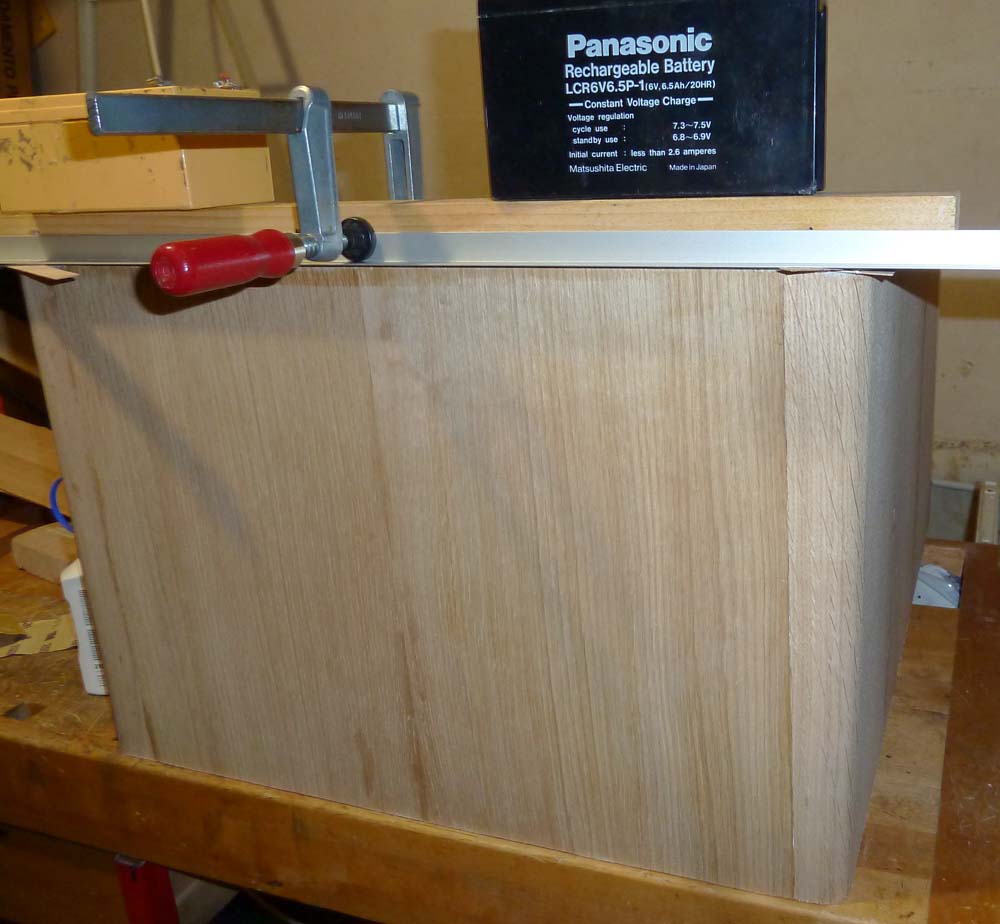

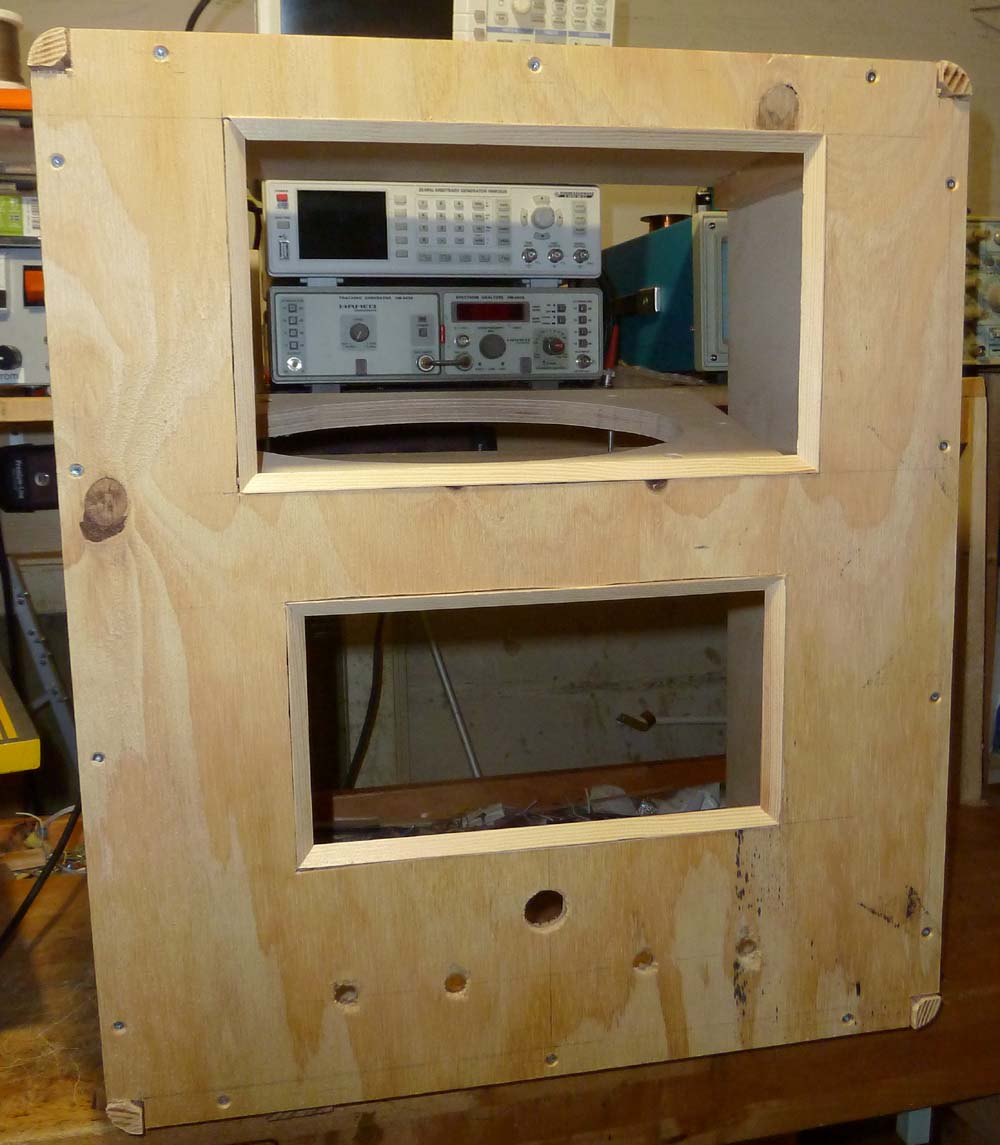

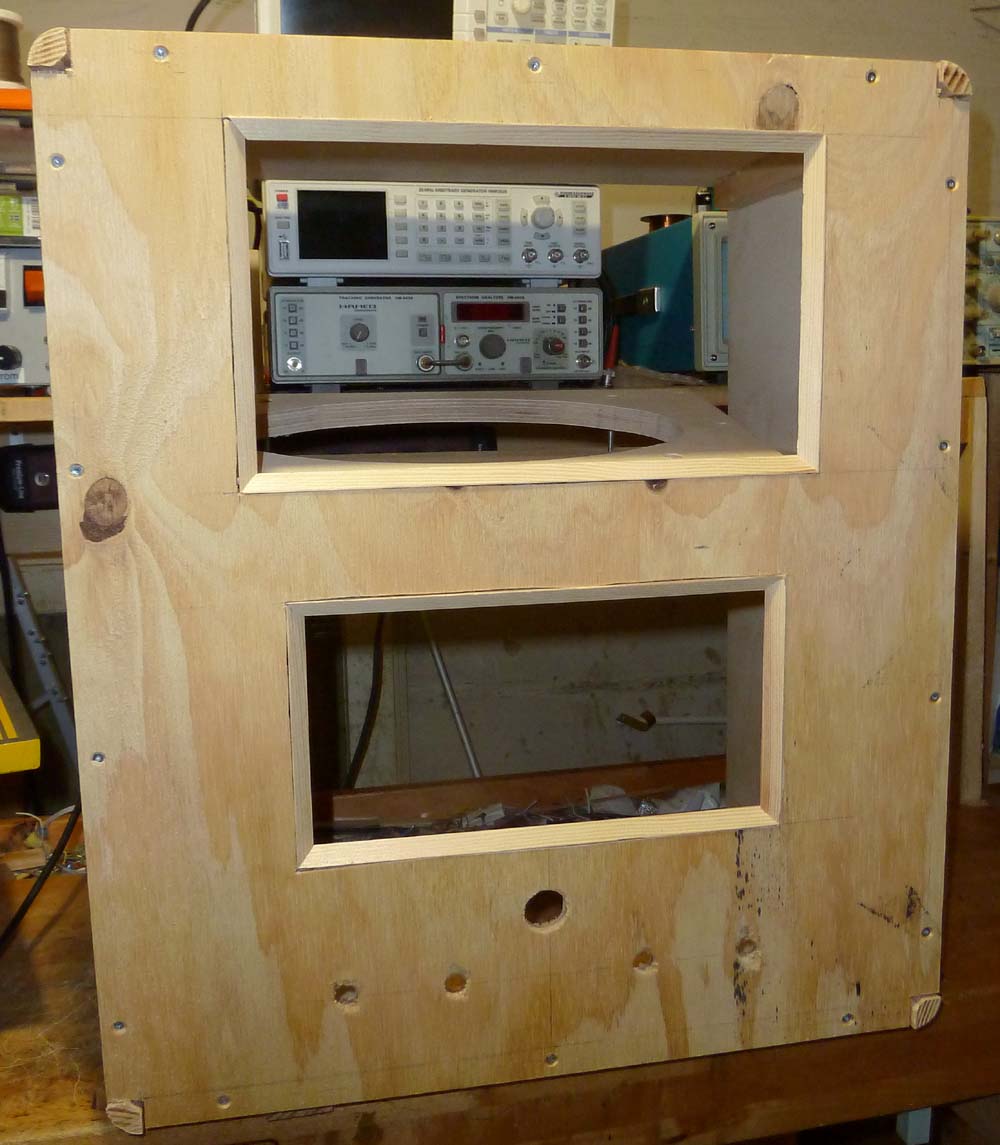

es geht weiter, das Gehäuse steht schon im Rohbau:

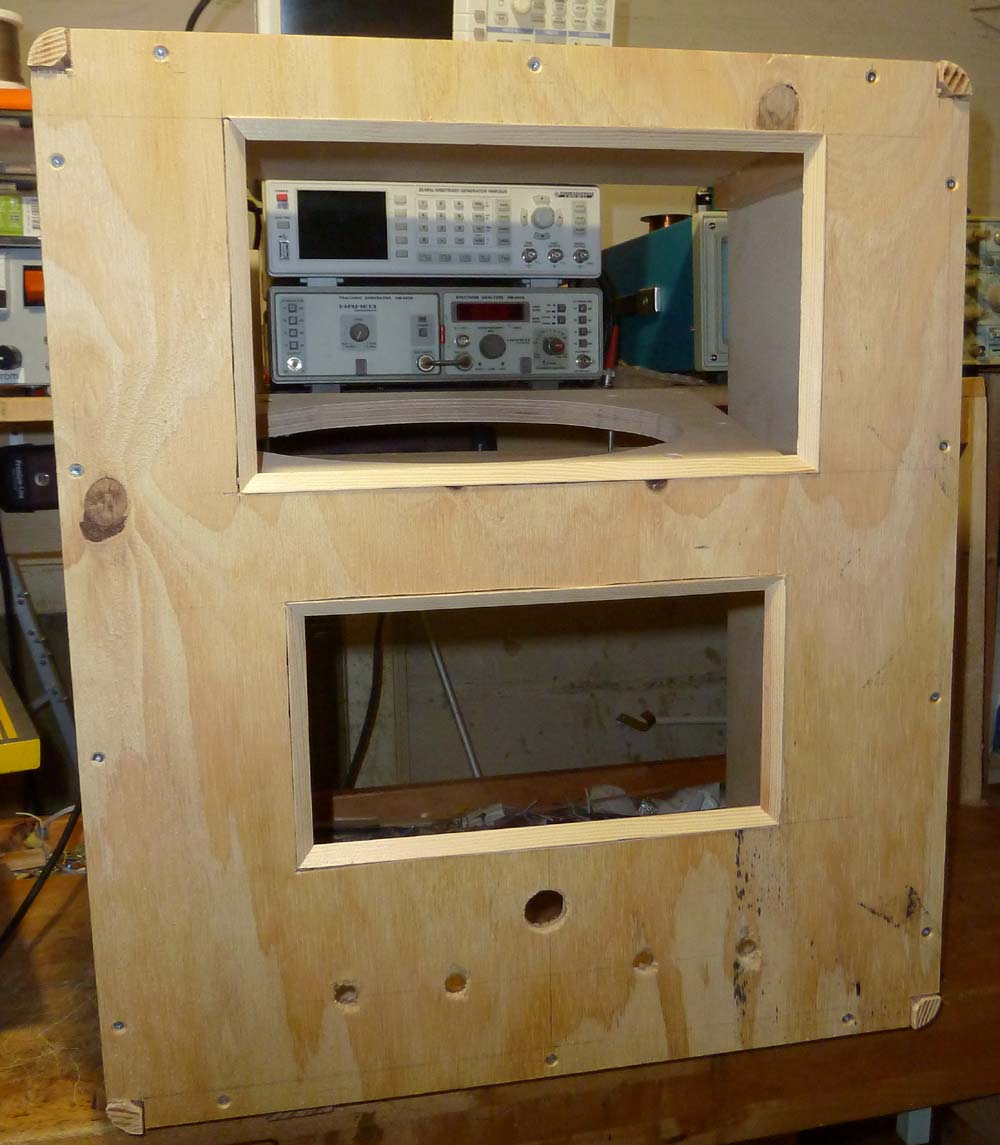

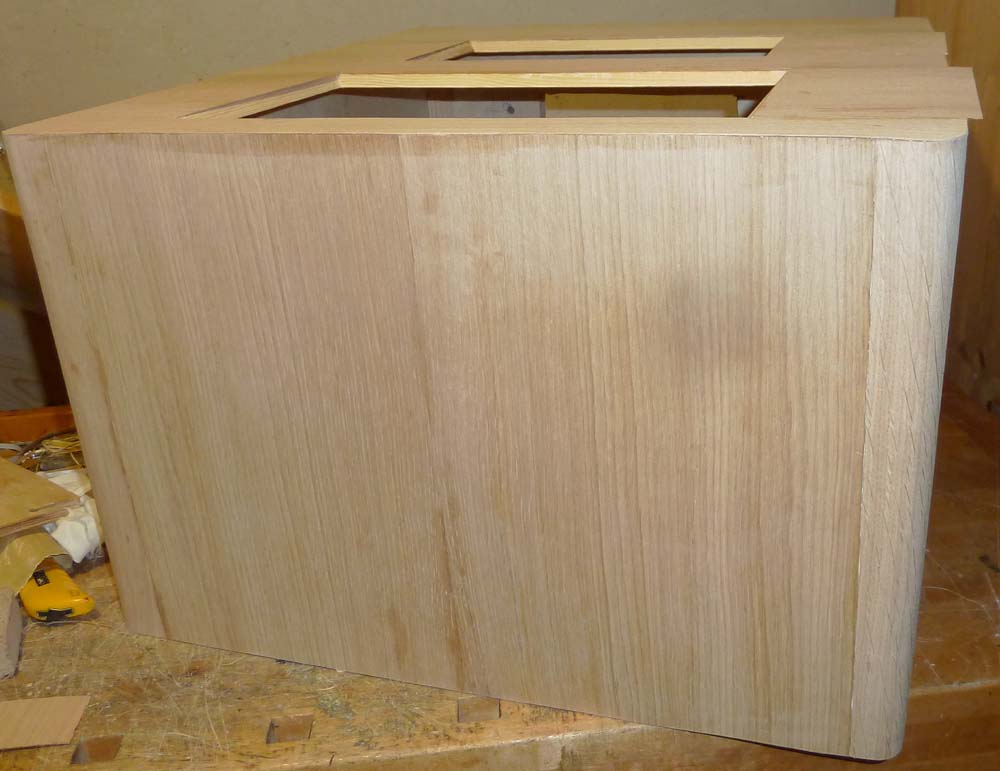

Wenn man die Hameg-Geräte im Hintergrund als Refernzgrösse nimmt, kann man die Dimension schon erahnen: Die Front hat die Masse 50*58cm, also richtig gross. Der obere Ausschnitt ist für den Lautsprecher und der untere für die Stationsskala.
Als Nächstes ist dann das Ausspachteln der Fugen und Glattschleifen angesagt, danach wird furniert, gebeizt und lackiert, das gibt noch einiges zu tun...
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

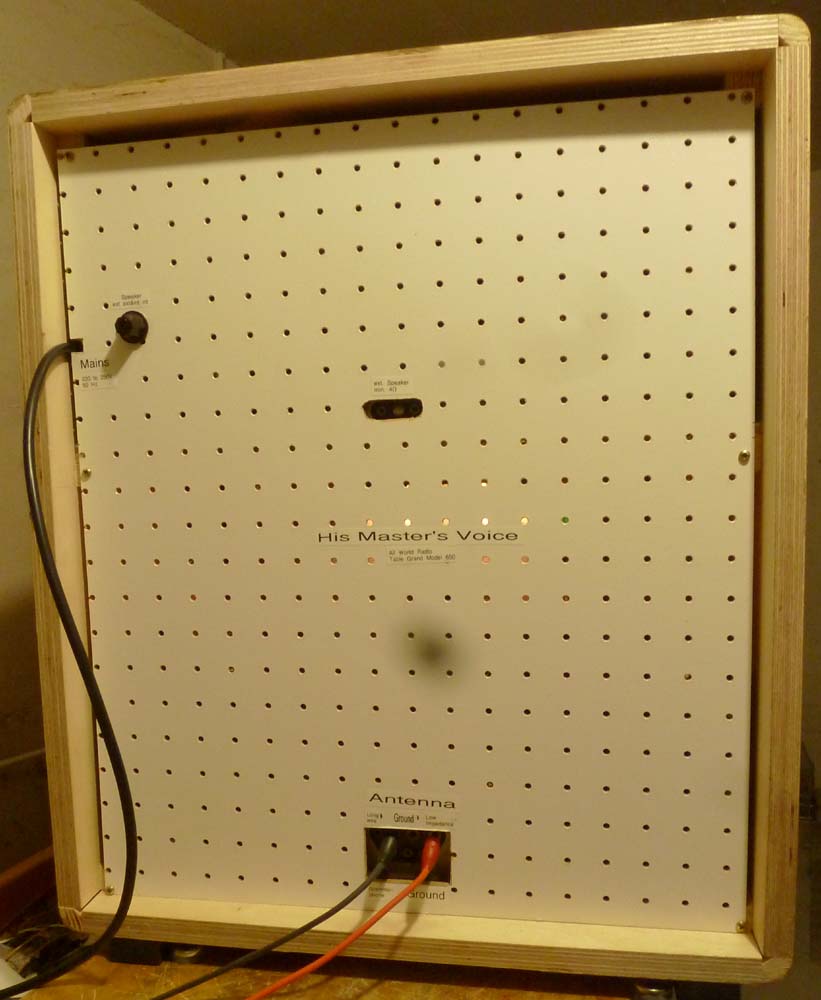

von hinten, der Drehknopf dient zur Umschaltung interner oder externer oder beide Lautsprecher:

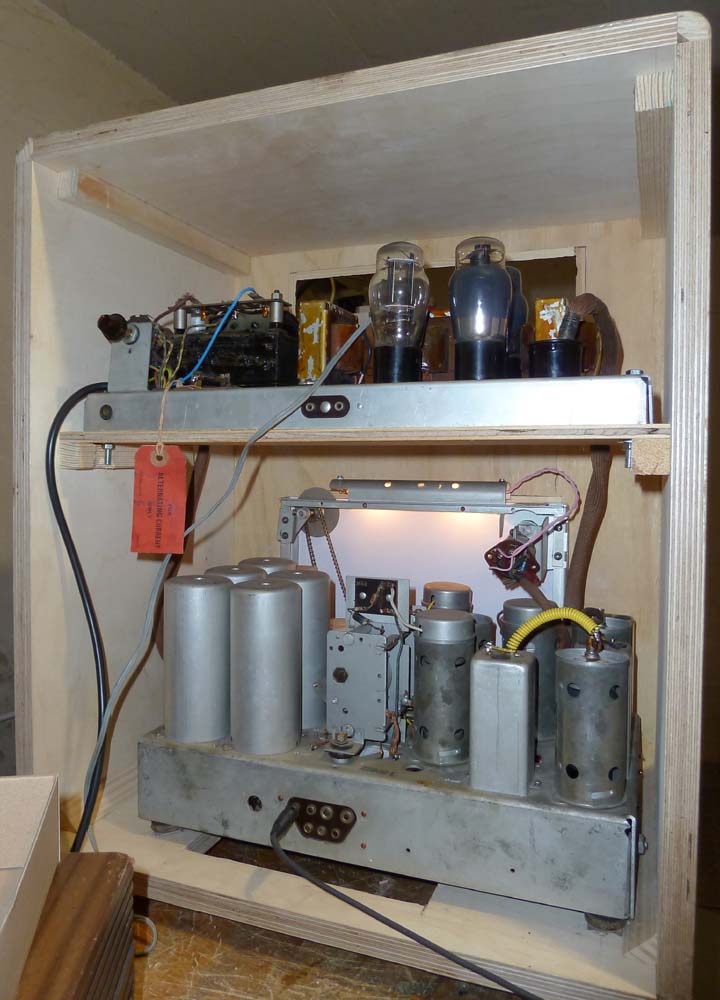

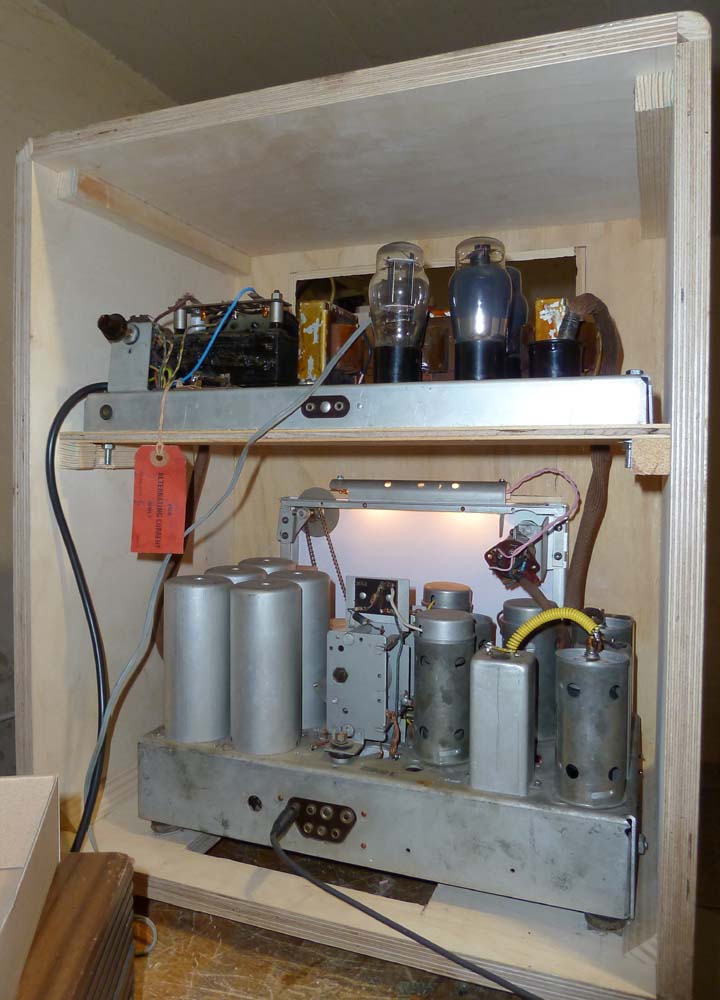

Die Innereien, der Lautsprecher fehlt noch:

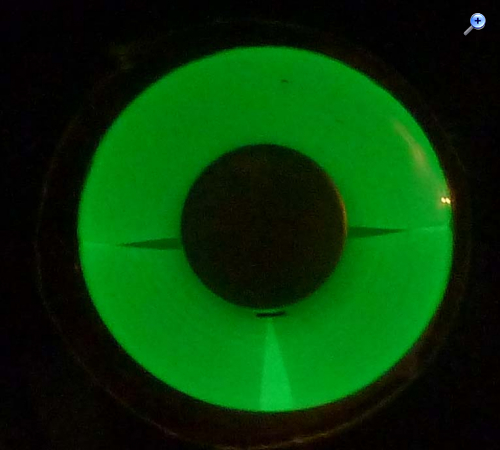

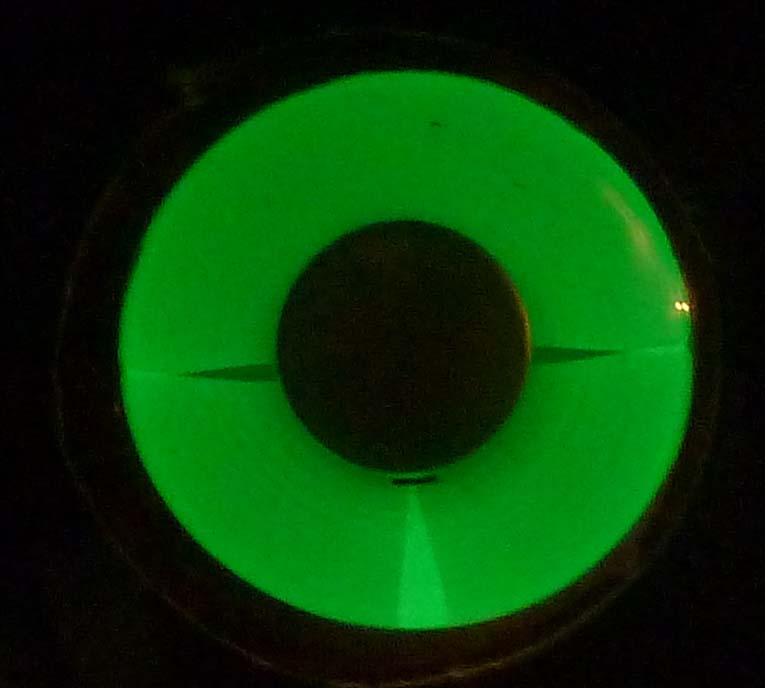

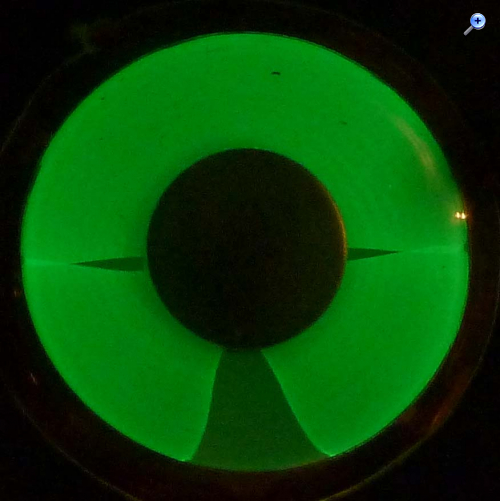

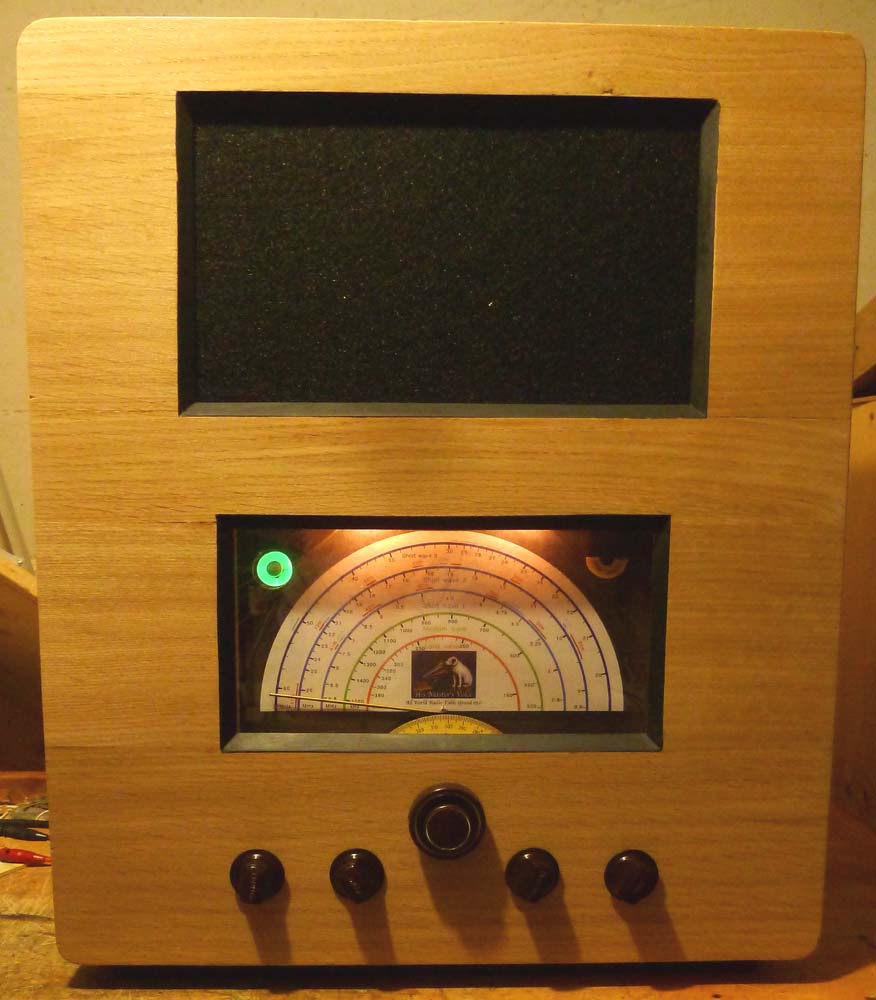

Das magische Auge normal ausgesteuert:

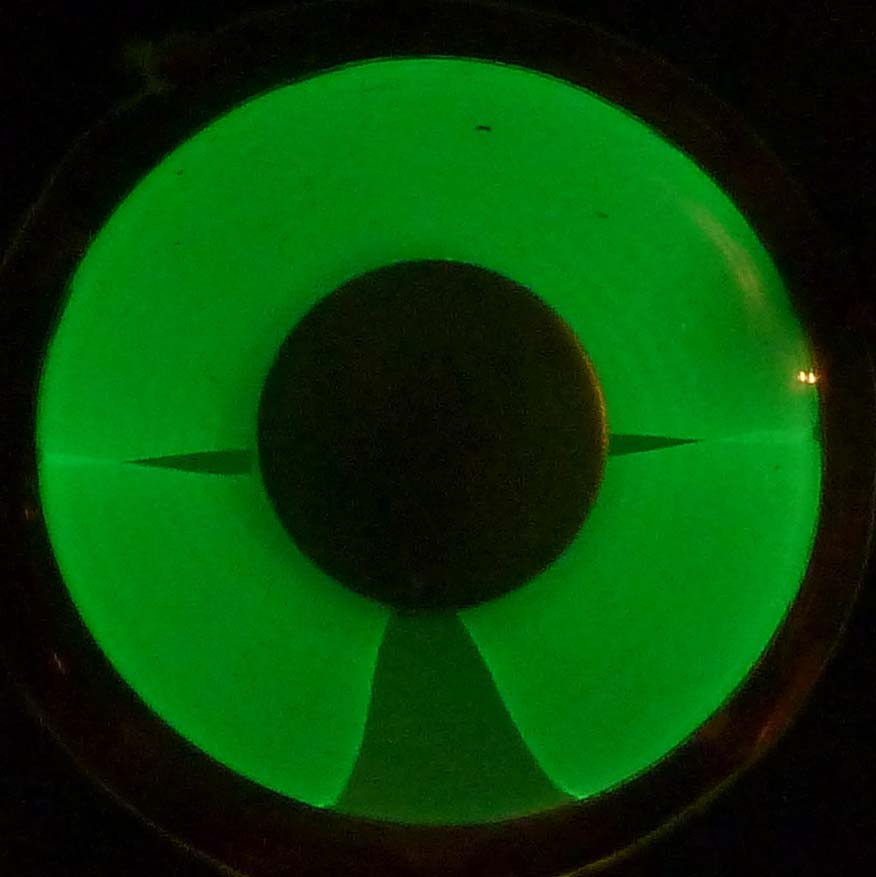

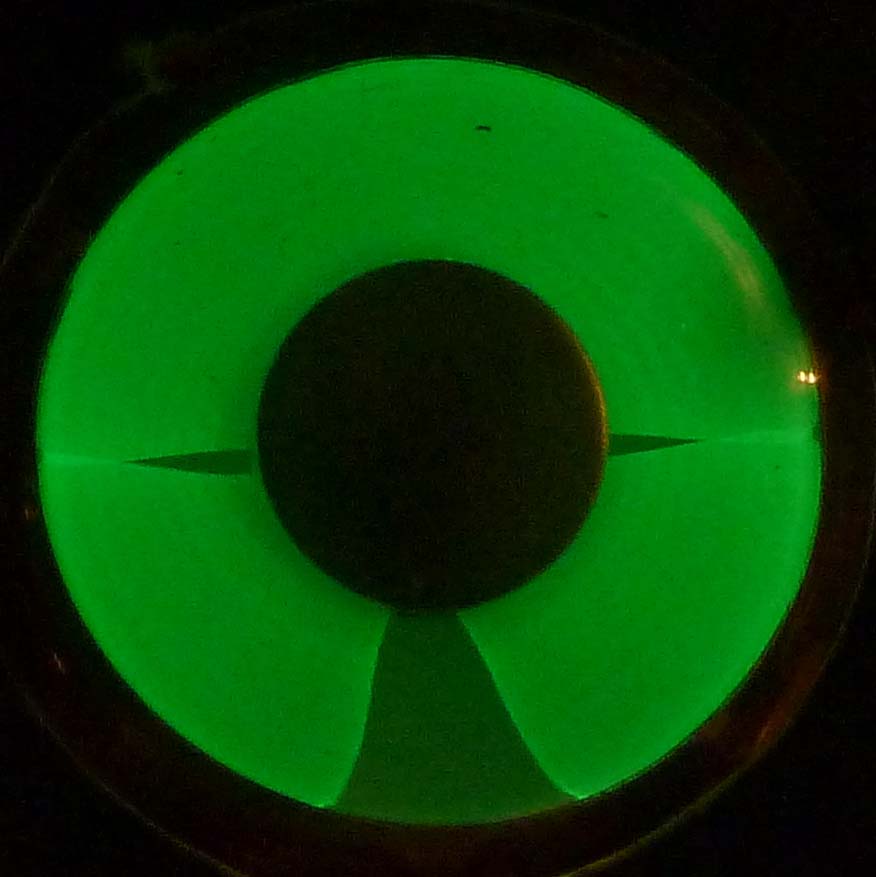

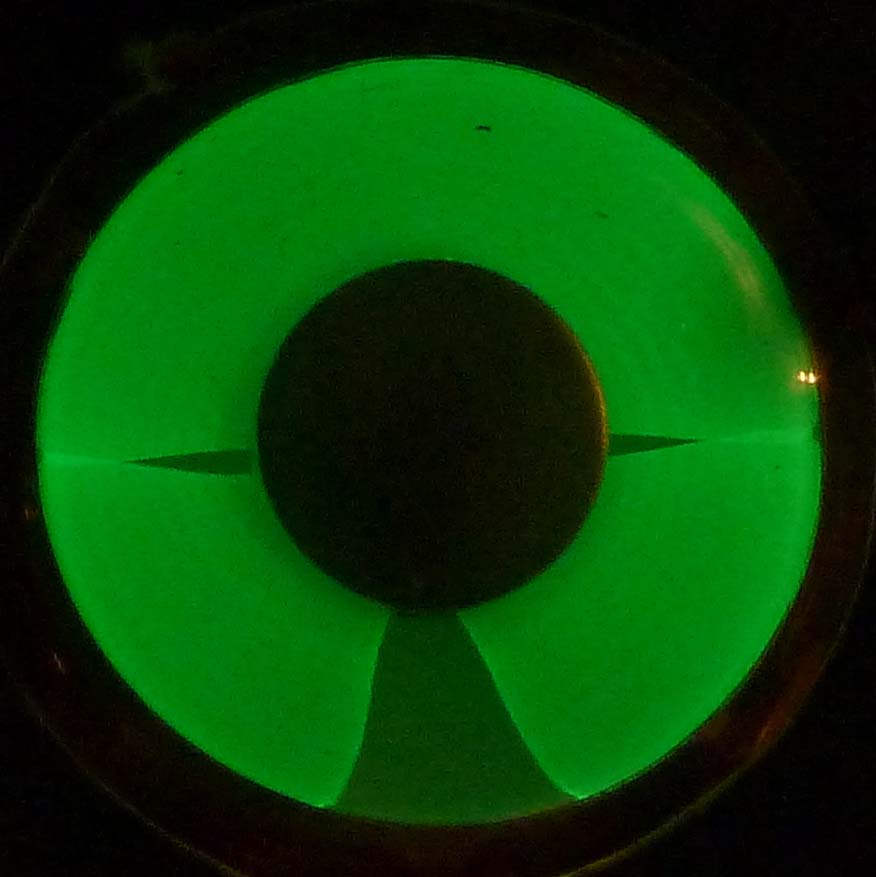

Bei hoher Aussteuerung überlappen sich die beiden Leuchtfelder und dort, wo normalerweise Schatten ist, gibt es einen helleren Sektor:

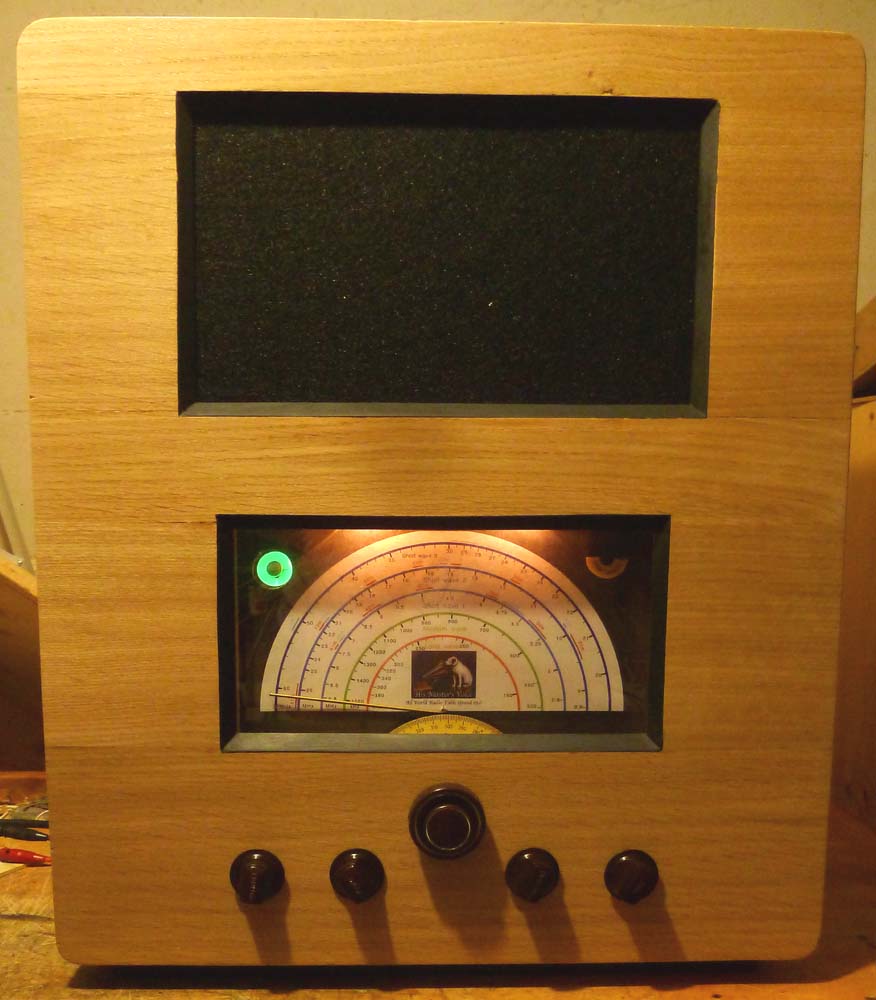

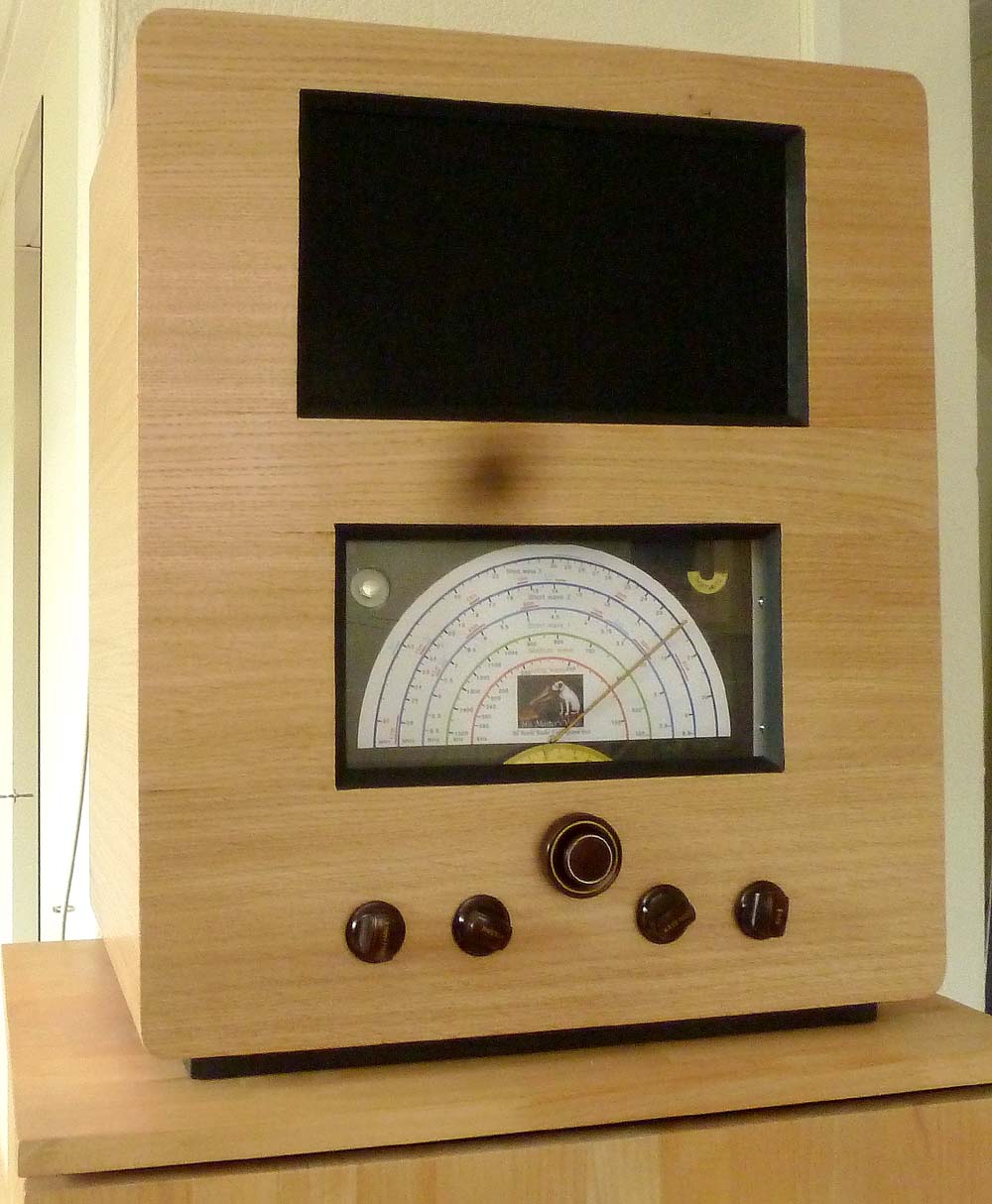

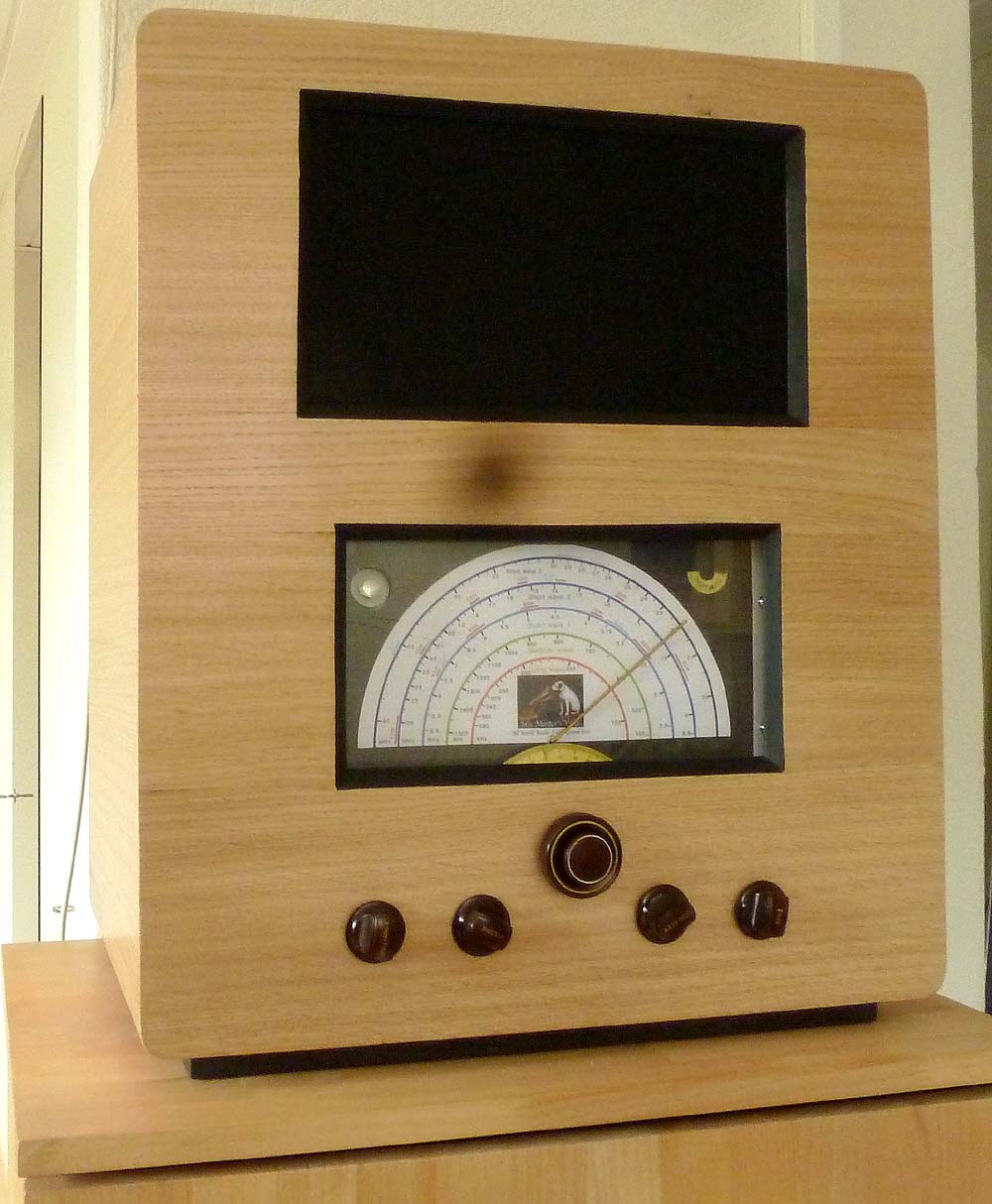

Der Klang ist hervorragend, und trotz der riesigen Membran ist der Hochtonbereich gut (bei entsprechender Signalquelle). Ein wahres Meisterwerk der damaligen Technik!
Super geworden und man sieht, dass Du nicht nur die Elektronik sondern auch das Schreinerhandwerk beherrschst, Chapeau!
Noch zu den getauschten ZF-Filtern im 494: in den 40igern und frühen 50igern wurden bei Albis Spulenkörper verbaut, die im Lauf der Zeit geschrumpft sind. Mit dem Resultat, dass die Kerne bombenfest sitzen. Jeder Abgleichversuch endet mit abgerissenen Spulen oder vermurksten Kernen.
DER Albis Reparateur in Zürich war seinerzeit Werner Bühler, der hat viele solche doch recht aufwändigen Reparaturen vor allem für Sammlerkollegen gemacht.

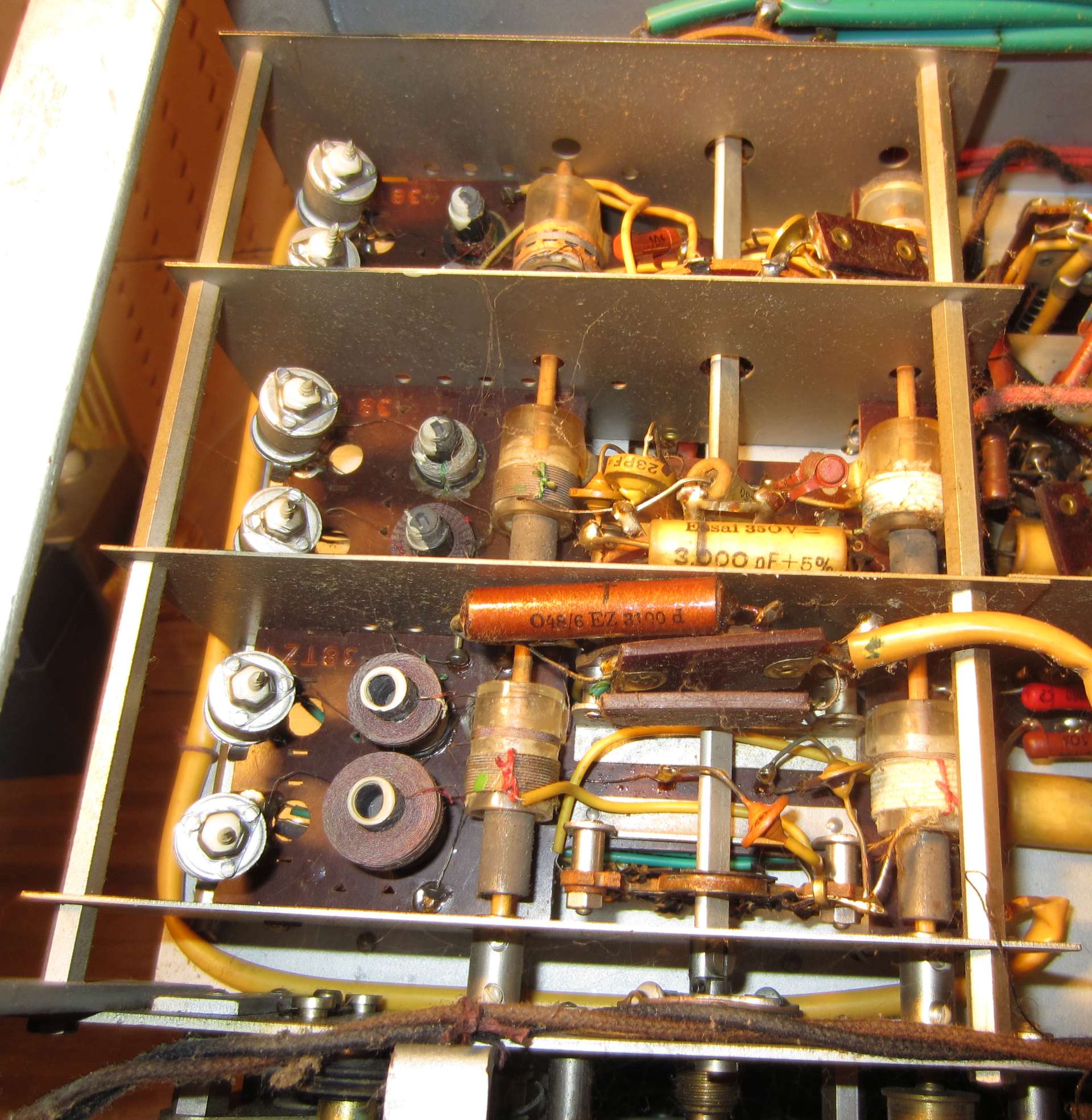

Anbei noch ein Bild des Spulensatzes mit der induktiven KW-Lupe
Hab ich Dich übrigens schon nach der Serie-Nummer deines 494 gefragt? Ich führe ein Projekt weiter, das ein Albis-Archiv-Mitarbeiter in den 1990iger-Jahren gestartet hat, um herauszufinden, welche Stückzahlen produziert wurden. Etwas, das im Albis-Werk so geheim gehalten wurde, dass sogar im Firmenarchiv dazu keine Unterlagen gefunden wurden.
die Serienummer meines Albis 494 ist 279340. Bei den KW-Spulen habe ich mich schon gefragt, wie man die abgleichen soll (ist bei meinem glücklicherweise nicht nötig). Kann man hier die Kerne auf der Gewindestange der KW-Lupe drehen oder die Spulen verschieben?
Somit erstrecken sich die mir (bisher) bekannten Serien-Nummern vom 494er von 278503 bis 279340 (gell gekauft Sommer 2017 )
Danke für die Rückmeldung.
Keine anderen (mir bisher bekannten) Albis-Modelle liegen in diesem Nummernbereich. Somit dürfte der 494er eine recht stolze Stückzahl (für Schweizer Verhältnisse) für ein solches teures Spitzenmodell erreicht haben!
die Serienummer meines Albis 494 ist 279340. Bei den KW-Spulen habe ich mich schon gefragt, wie man die abgleichen soll (ist bei meinem glücklicherweise nicht nötig). Kann man hier die Kerne auf der Gewindestange der KW-Lupe drehen oder die Spulen verschieben?
Gruss HB9
Hallo HB9
Auf der Stange sehe ich keine Möglichkeit zu verschieben. Auch die Spulen sind m.E. fest. Bloss die ganzen Stangen können verschoben werden. Schlecht zu sehen, aber die sind mit Madenschauben fixiert und damit auch verschiebbar.
So, bin mal in meine Katakomben getaucht: Original-Schema und Seillaufplan vorhanden, Abgleichanleitung Fehlanzeige. Tut mir Leid - hätte mich auch interessiert.
