Hallo Bernd, wie meinst du das "war wohl eher ein Messfehler von mir"? Heißt das, die CL4 hat an der Kathode doch 8V gegen Masse und damit 35mA Anode+5mA Schirmgitter statt der vorher genannten 69mA??
Zur EF11: vor der Anode auch mal messen. Wie ist die Spannung vor dem 100kOhm Anoden-R, also nach den 25KOhm die von + kommen? Ändert sich die Anodenspannung der EF11 wenn du provisorisch den Kondensator 0,5µF (von den 25KOhm nach Masse) einseitig ablötest? Oder ändert sich die Anodenspannung der EF11 wenn du mal am Klangregler (Tonblende) drehst? Das wär ein deutlicher Hinweis auf defekten C - 10nF der Tonblende.
Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

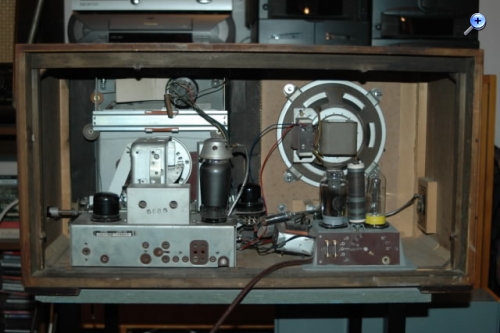

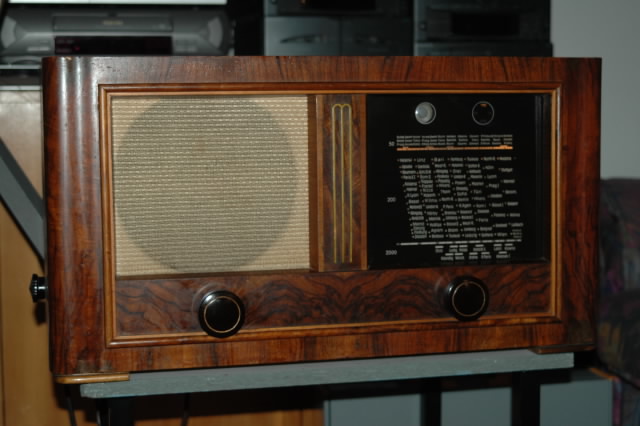

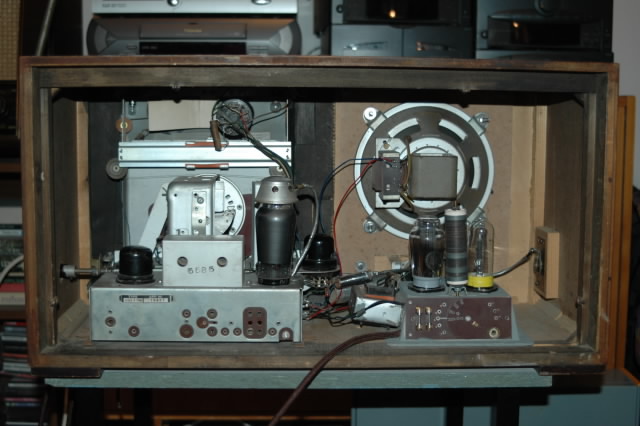

Hallo Björn, hab falsch gemessen... :-( .... das Teil ist in der Ecke ziemlich verbaut und kaum einzusehen. Die Werte sind jetzt OK, aber 3 Fehler waren dennoch noch drin: 1: bei der CL4 war die Gitterleitung (Kappe) morsch, obwohl die Kappe noch gut drauf war. - hatte eine gute Ersatzröhre- 2) die EF11 war sehr berührungsempfindlich. Hier war der Kontakt g1 schlecht, aber das hat ihr noch nicht gereicht. Mußte die Stifte nachlöten. Hat aber noch schwache Leistung - geht gerade noch - . Jetzt läuft die Kiste wieder. Empfang sehr gut, fast kein Brummen, auch die Schwankungen in der Empfangsstärke fallen geringer als üblich aus. Die Empfangsleistung (Lautstärke) ist gut, könnte aber besser sein. Mi oder Do bekomme ich eine gute geprüfte EM11. Kleine Entschädigung.... Die EM 11 ist gut :-)))))))))))))))) Höre jetzt gerade Radio Peking im Hintergrund :-) diese Kiste hat mich mit Abstand bisher am meißten gefordert! Aber sie ist auch optisch eine meiner schönsten Teile :-)
DANKE EUCH ALLEN FÜR DIE GROßARTIGE HILFE! alleine hätt ich das nie geschafft!
Meine Rechnung war nur ein einfacher Überschlag, weil in dem Schaltplan mit Spannungsangaben sehr sparsam umgegangen wurde. Eine genauere Rechnung macht eben mehr Mühe.
Hallo Bernd, schön, dass dieses Schmuckstück wieder lebt. Und gelernt habe auch ich was aus deiner Reparatur. Nämlich, dass man den alten Lötungen in den Sockelstiften auch ruhig mal misstrauen sollte, nicht immer nur den Cs.
Allen eine gute N8 und eine schöne Woche Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-
der CS war ja schon richtig.... nur halt 0,5 cm vorher am Sockelstift. Da ich den alten mit einem neuen gefüllt hatte, hatte ich die Zuleitung stehen lassen und nicht - wie bei Ersatz- abgelötet.
